NVIDIA vGPU License服务器搭建详解

一、背景

在Horizon Daas环境，因部分桌面虚拟机采用vGPU规格发布，因此环境中需要有GPU License服务器，完成对租户环境的GPU许可。

当配置有vGPU桌面虚拟机发起License请求后，该服务器会根据License中所包含的GRID License版本，加载不同的vGPU驱动（普通驱动和专业Quodra卡驱动）。目前vPC和vApp的License对应加载的都是普通的显示驱动。

二、vGPU License服务器的工作原理

vGPU跟传统的GPU类似，具有固定数量的GPU帧缓冲器和一个或多个虚拟显示输出。在vGPU虚拟机被创建的时候，帧缓冲区就被分配到物理GPU的帧缓冲区中，vGPU保留对该缓冲区的独占使用，直到它被销毁为止。留在物理GPU上的所有vGPU虚拟机共享对GPU引擎的访问，包括图形（3D）、视频编解码引擎等。

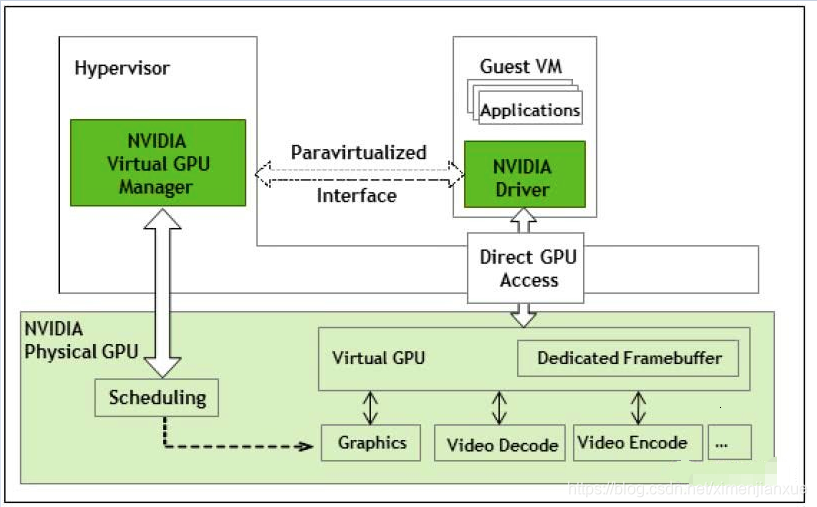

NVIDIA vGPU的内部架构：

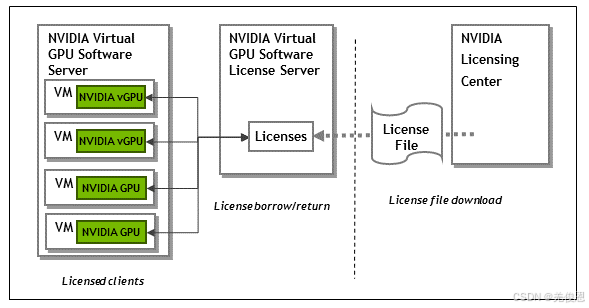

每次vGPU的虚拟机运行的时候都会向License服务器发起License请求：

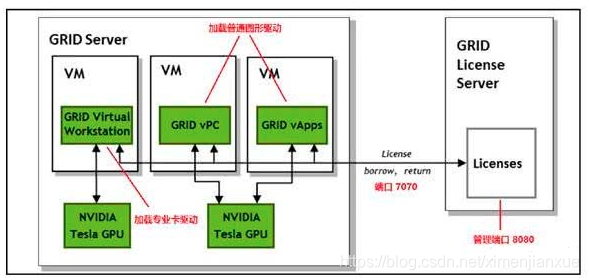

GRID分为三个版本：
虚拟工作站vDWS、vPC和虚拟应用vApps，当配置有vGPU虚拟机发起License请求时，GL服务器会根据License中所包含的GRID License版本，加载不同的vGPU驱动（普通驱动和专业Quodra卡驱动）。目前vPC和vApp的License对应加载的都是普通的显示驱动。

整个License获取和释放的过程发生在如下两个阶段：

1、License获取阶段：

虚拟机在启动的时候通过访问License服务器的地址+端口7070发起License的请求，当正常获取License后加载GRID驱动。

2、License释放阶段：

当关闭虚拟机的时候，之前虚拟机获得的License会自动释放，还回到License服务器中。
当虚拟机处于关闭状态的时候是不占用任何GRID License的。只有在使用Tesla M60/M10 GPU 时，GRID虚拟工作站或虚拟PC的license版本须经由网络从NVIDIA GRID License 服务器获取到license使用。

vGPU License服务器注意事项（重要）：

1）具有16GB内存的4个CPU的高端配置，适合处理多达15万个许可客户端。主机平台必须运行支持的Windows操作系统。

2）NVIDIA License Server尽量安装在英文版操作系统（或使用英文版的浏览器）中，不然会产生与web浏览器不兼容的情况

3）平台必须具有固定（不变）IP地址。平台必须至少有一个不变的以太网MAC地址，以便在注册服务器和在NVIDIA许可门户网站中生成许可证时用作唯一标识符。

4）平台的日期/时间必须准确设置。

三、GPU License服务器搭建

3.1、License server软件包获取

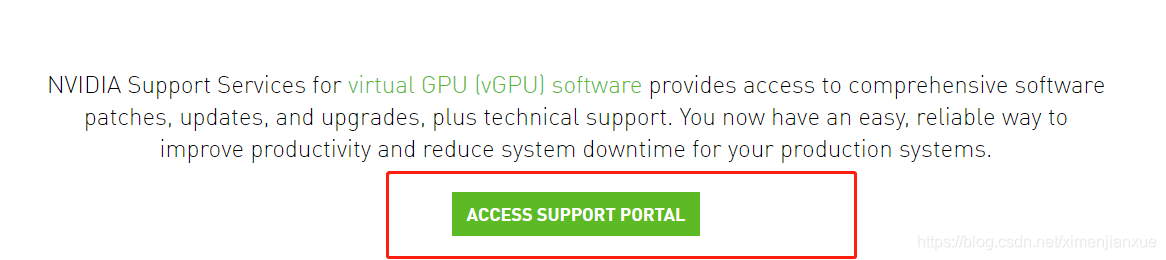

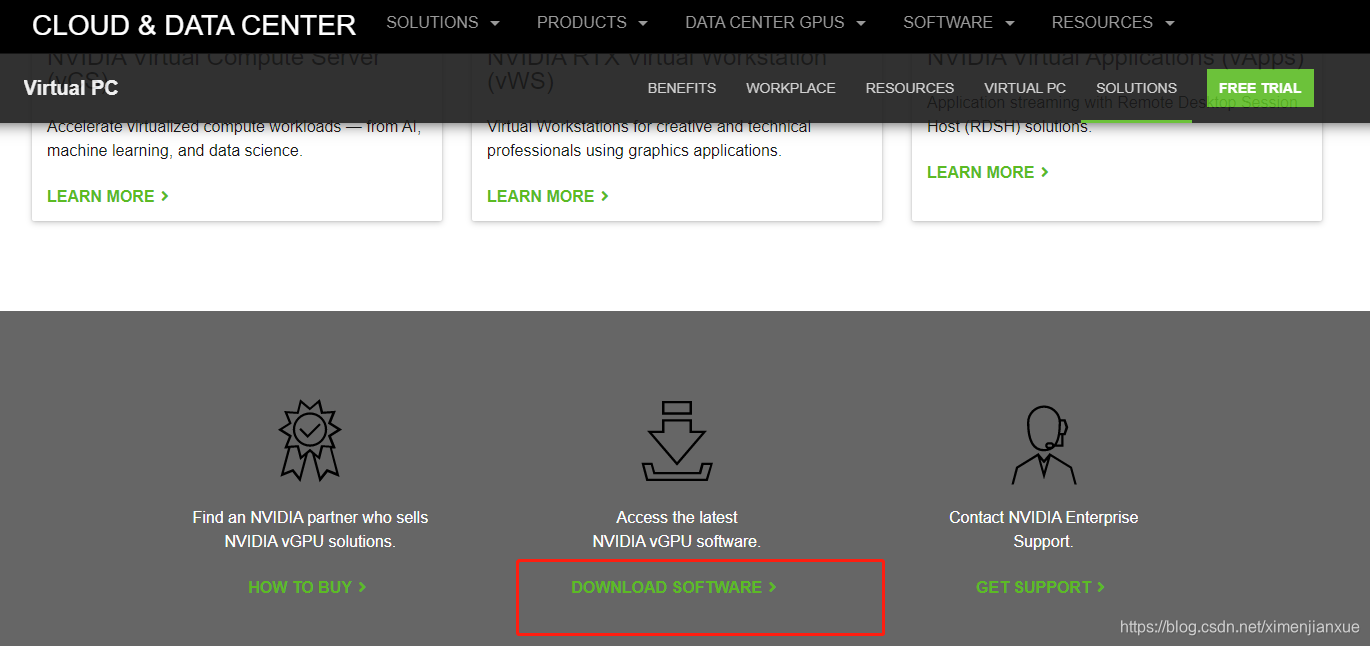

打开NVIDIA官网地址：http://www.nvidia.com/object/grid-evaluation.html，点击下载软件链接“Software Download”

或者：https://nvid.nvidia.com/dashboard/

License软件包介绍：通过上述步骤，可下载到License Manager压缩包：

NVIDIA-GRID-windows-XXXX.XX-XXXX.zip

NVIDIA-GRID-linux-XXXX.XX-XXXX.tgz

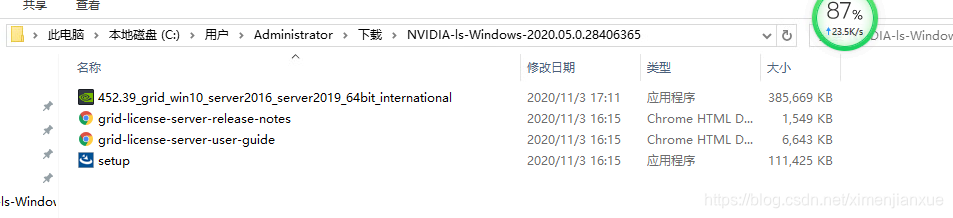

Windows安装包，解压后可获取：

setup.exe：用于安装于Windows 虚拟机上

GRID License Server User Guide.pdf：Windows License 服务器用户指南

GRID License Server Release Notes.pdf：Windows License服务器版本说明

Linux安装包，解压后可获取：

setup.bin ：用于安装于Linux虚拟机上

GRID License Server User Guide.pdf ：Linux License 服务器用户指南

GRID License Server Release Notes.pdf ：Linux License服务器版本说明

重要二：获取产品密钥（PAK）

获取方法一：从NVIDIA销售处下单并处理订单后，您会收到包含产品激活密钥的欢迎电子邮件。此邮件包含产品激活密钥（PAK）；

获取方法二：如果下单后只拿到许可密钥，可以通过许可密钥为您的账户兑换产品激活密钥（PAK），依次点击：Software & Services Redeem Product Activation Keys,进入Redeem Product Activation Keys页面,在下方表单中输入许可密钥进行兑换。

3.2、License server 安装

在win2016_server_license服务器上，解压获取到的License软件安装包，NVIDIA-ls-windows-XXXX.XX-XXXX.zip包，运行setup.exe

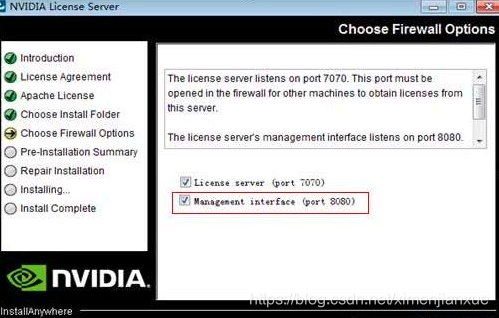

选择： “I accept the terms of the license Agreement” ，点击 Next; 选择： “Iaccept the terms of the license Agreement”，点击 Next;可自定义安装路径，这里选择默认，点击 Next;默认勾选： “License server(port 7070)”，需要勾选上“Managementinterface （port 8080）” ，点击Next;

点击“Install”进行安装，等待安装完成，点击”Done”，完成安装。

3.3、管理

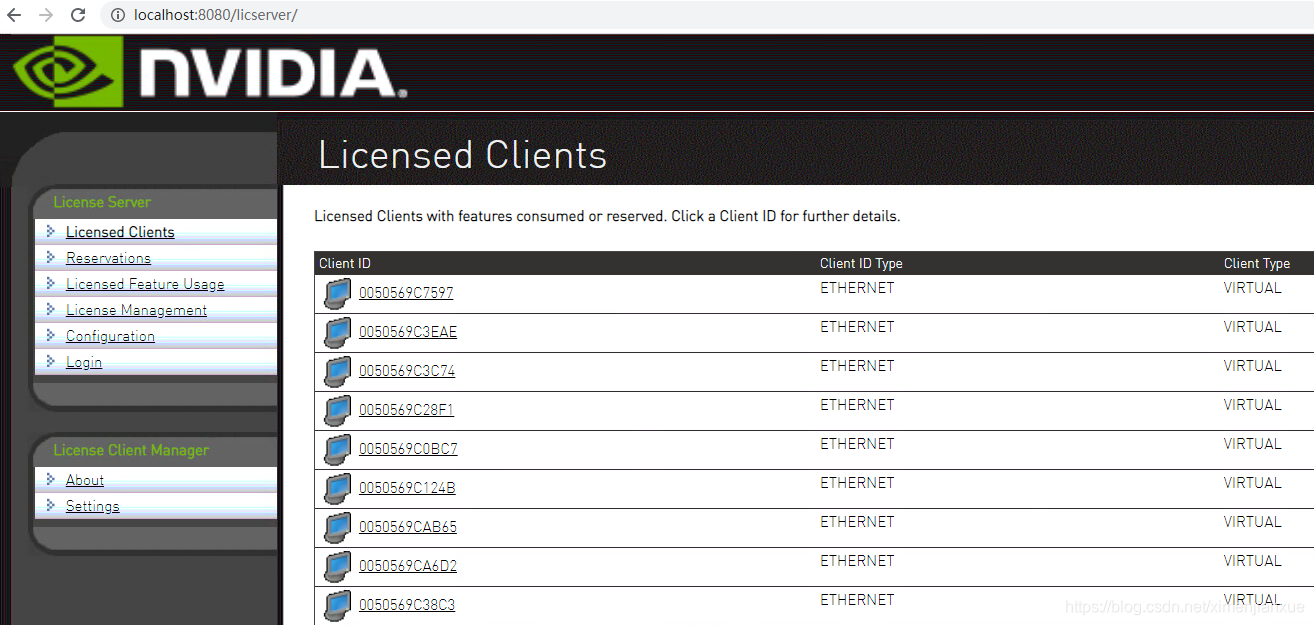

验证许可证服务器是否正常运行，在license服务器主机上打开Web浏览器并连接到http:// localhost：8080/ licserver，显示License管理界面。

1）获取License文件

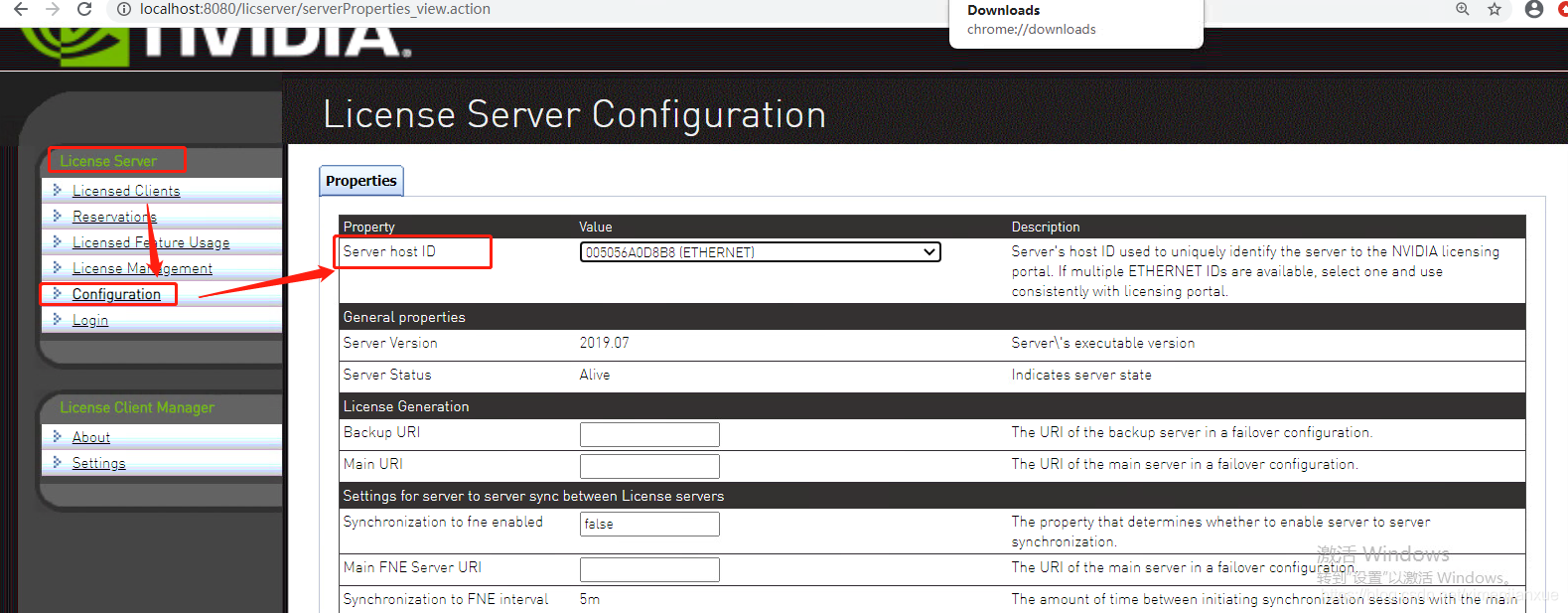

首先获取MAC地址，在License管理界面，打开License Server Configuration，通过Server hostID,获取到MAC地址，如下图所示：

2）注册License服务

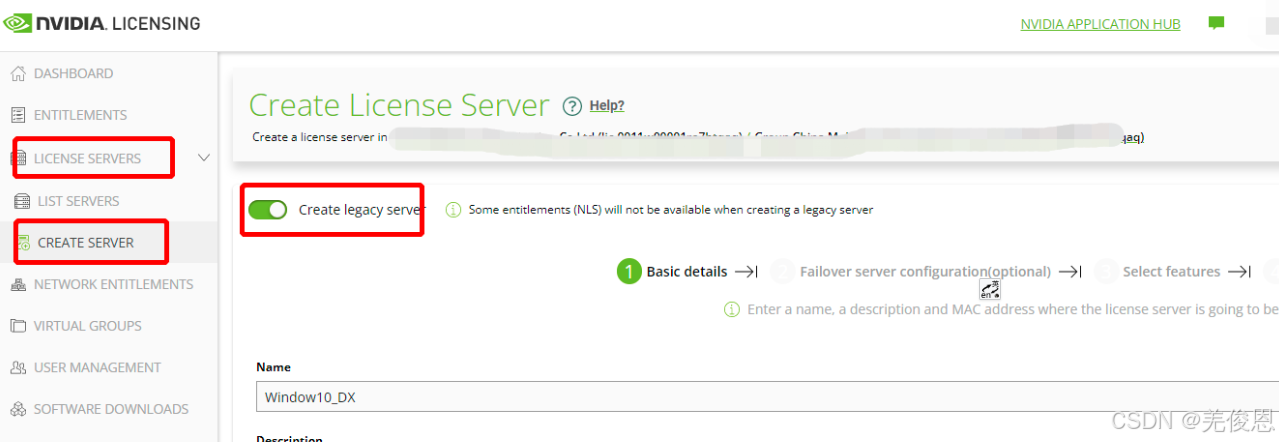

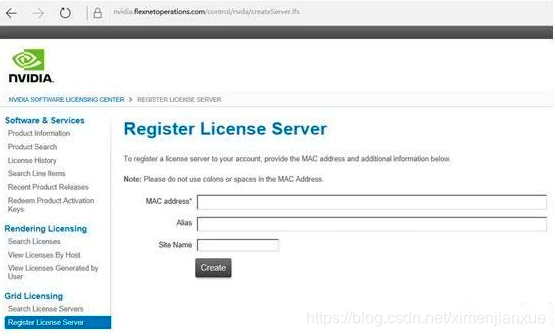

因该服务器可直接访问公网，浏览器直接打开NVIDIA官网登录到”NVIDIA SOFTWARE LICENSING CENTER”页面。依次点击:Grid Licensingà Register License Server,进入Register License Server页面,将获取到的MAC地址，输入“MAC address”中，并点击“Create”，如下图所示：

创建完成后，需要进入分配license页面。注意事项：

1、MAC地址指的是GL许可服务器的地址，MAC地址之间不要有冒号；

2、如果没有执行本步骤，会导致导出的BIN文件中，没有真实可用的license信息。

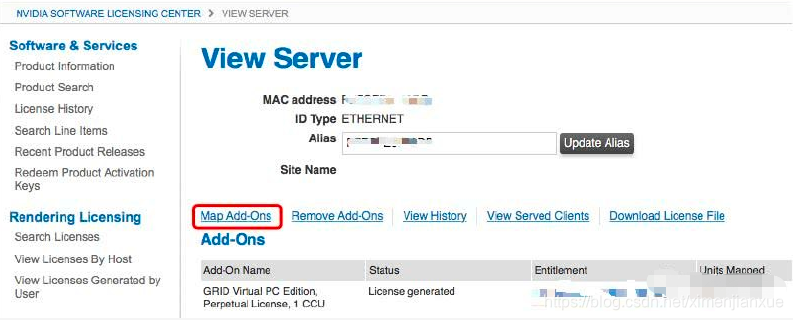

然后在View Server页面单击“Map Add-Ons”，会显示目前账号一共可以分配的用户数。

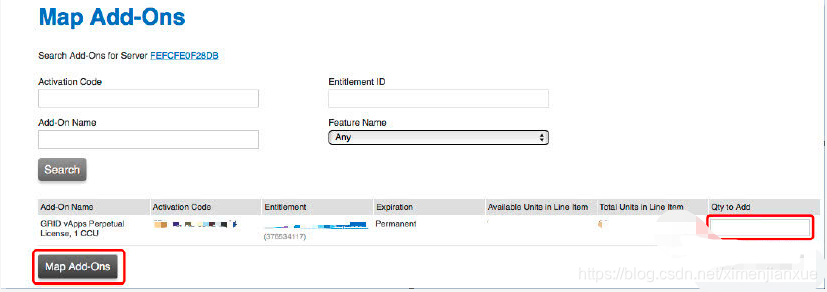

在Qty to Add框中填入需要分配的用户数量，然后点击Map Add-Ons就完成了分配。分配的数量可以通过该步骤进行添加和删除，但是测试license不允许调低分配的用户数。

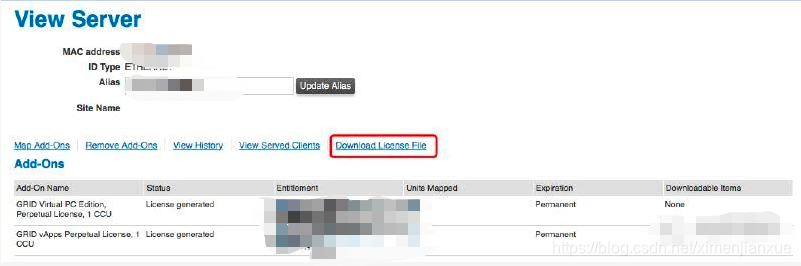

3）下载License文件

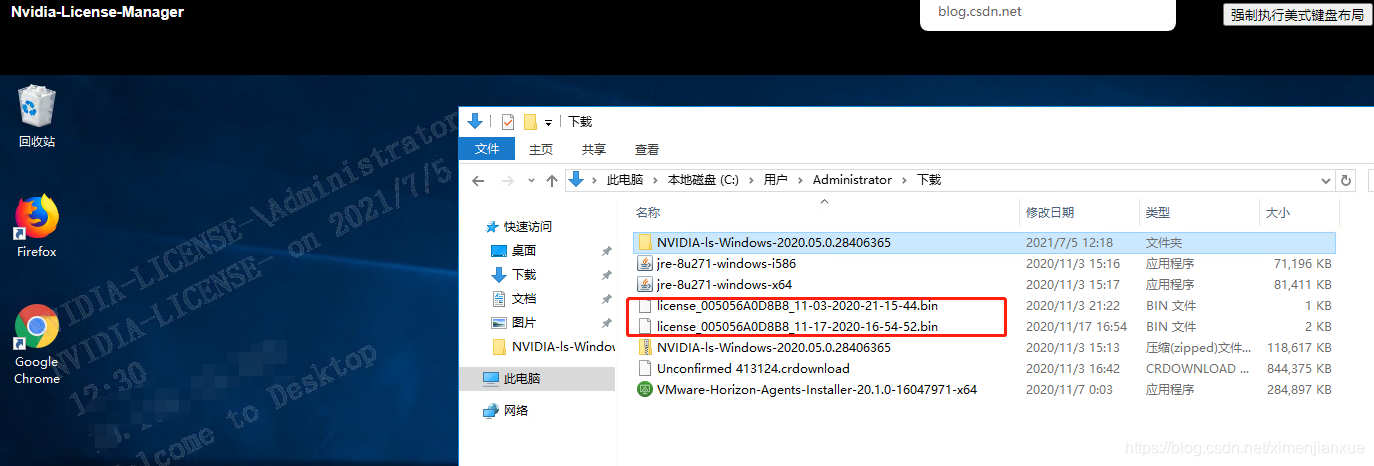

创建完后，生成许可证*.bin文件，并下载保存到icense服务器上。

4）加载License文件

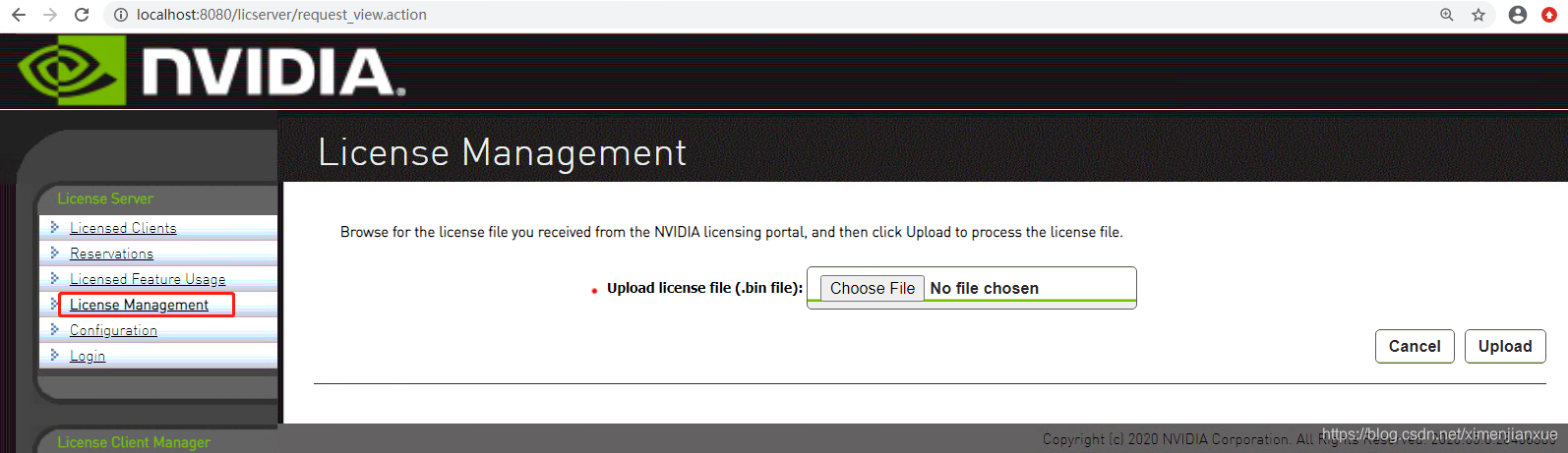

在License服务器上，打开Licnese Management界面，GL服务器管理平台的地址是：http://localhost:8080/licserver, 显示License管理界面，从左侧菜单，依次点击：LicenseServer -> License Management，使用License服务器配置菜单导入，刚下载保存好的许可证*.bin文件，并点击Upload。如下图所示：

至此，GPU_License服务器安装完成。

3.4、vGPU License服务器常见问题

NVIDIA vGPU License Server组件是我们在实际生产部署以及搭建POC环境的过程中的重要环节。当一个vGPU虚拟机没有正常获取License的时候，其功能会受到很大的限制。由于测试License的申请，以及安装部署过程的注意事项，稍微大意或者缺乏耐心都有可能导致License组件部署失败，以至于影响整个POC测试的效果，所以做这种操作之时要足够仔细、严格按照官方指导要求来！以下是NVIDIAvGPU License Server组件相关的问题进行的总结，供各位参考。

1.在成功提交测试License申请后，1-2个工作日依然没有收到测试License。

测试License申请：http://www.nvidia.com/object/nvidia-enterprise-account.html

2.收到测试License PAK（激活码）后，登陆NVIDIA企业门户激活PAK失败。

建议：多数情况下都是由于网络原因导致（激活服务器在国外），所以建议不断的重试PAK的激活操作，此部分操作对耐心有一定的要求。

3.安装部署License组件版本的选择

建议：选择最新的License组件版本安装，新的License组件版本会对之前的版本会有BUG的修复，所以最新版本是一个很好的选择。

4.成功安装部署License组件后，发现License Web管理界面并不能成功的打开

建议：极有可能的一个原因是你安装了JAVA 7，而新的License组件对JAVA版本的要求是32位的Java 8。无论你的操作系统是32位还是64位，请使用JAVA8 32位版本。

5.成功安装部署License组件后，发现License组件并不能正常的工作

建议：很可能的一个原因是你安装License组件的操作系统不在官方支持列表。

6.访问License Web管理面板报：连接被拒绝的提示信息。

建议：检查License服务器的License服务是否正常启动，或者重新启动License服务

7.License组件安装部署成功且License导入成功，vGPU虚拟机却无法正常获取License

建议：请检查vGPU虚拟机到License组件服务器的端口7070是否通畅，可以使用Telnet命令检查；

8.License组件安装部署成功且License导入成功，vGPU虚拟机却无法正常获取License（已经排除由于防火墙的原因导致）

建议：安装部署License Server组件的时候务必检查License Server的时间和整个环境的时间保持一致。

9.通过LicenseWeb管理面板上传License文件（Bin格式）失败

建议：最大可能的两个原因：一是申请License的Mac地址和License服务器的Mac地址不匹配；二是License文件的有效期为24小时，超过24小时未导入到License服务器则必须重新下载License文件，再执行导入操作。

10.成功安装部署License组件后访问License管理界面出现乱码：

建议：使用英文版本的浏览器访问License管理控制面板；

11.另外，时间同步要设置好，快照备份也必可不少，防范于未然嘛。

特别鸣谢：https://www.cnblogs.com/pipci/p/11822934.html

四、Horizon Server2016-GPU模板制作

4.1、在GPU资源池（群集）创建模板虚拟机，安装GPU驱动：

4.2、配置GPU虚拟显卡

完成后先关闭虚拟机，为vm配置虚拟显卡：


说明：T4为显卡型号，- num数字为显存大小，a为应用场景，b为企业办公使用，c为计算、大数据使用AI，q为图形显卡（一般选择）



安装完显卡重启后通过VRCL访问黑屏为正常，可通过rdp远程进入操作。

4.3、激活验证分配的显存配额

登陆到已经分配的桌面；系统会自动弹出需要激活显卡驱动，输入激活服务器的IP和端口，点击激活，确认分配的显存大小是否准确；关闭谷歌浏览器的硬件加速功能。



完成后，在Horizon Admin UI界面发布映像即可。

三、附录：NVIDIA VGPU

上图中，是一个GPU分分成了3个vGPU实例，每一个VGPU实例又对应vm上的一个vGPU，而vm里还可以分成多个不同负载来共享vGPU;

【NVIDIA vGPU 系统架构】

【NVIDIA 时间切片型vGPU 内部架构】

【基于多实例的vGPU内部架构】
