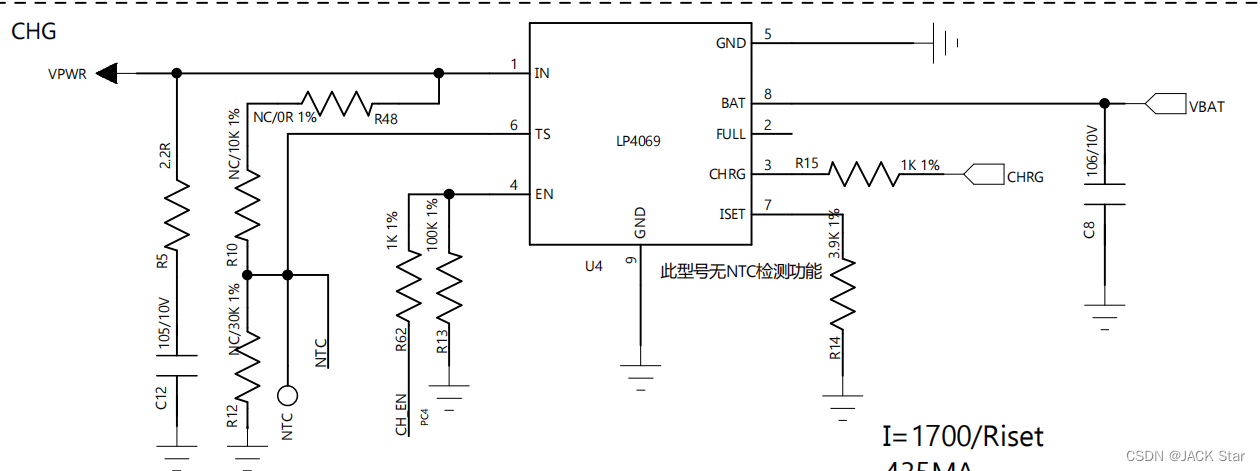

一.原理图
二.芯片引脚功能
IN:直接连接到充电pin口,提供5V电压充电
TS:Temperature Senses Voltage Input,ntc检测引脚。当超出温度范围时,停止充电
EN:充电使能引脚,低电平使能
BAT:直接连接到蓝牙耳机电池的正极
FULL:电池满电状态输出引脚,当电池正在充电中,该引脚输出由IC外部上拉电阻拉高,当电池充满电,则该引脚会被IC内部主动拉低
CHRG:与FULL脚功能类似,当电池正在充电中,该引脚由IC内部主动拉低,当电池满电,则由IC外部拉高
注意:full与chrg的区别,如果使用FULL pin来指示电池是否满电,那么直接读取FULL引脚低电平状态即可。如果使用CHRG pin来指示电池是否满电时,当满电时,CHRG引脚应由外部拉高电平,读取该引脚是,为高电平状态
ISET:电池充电电流控制引脚,由以下公式:
三.引脚外围电路解析
