1. 将C/C++函数合成到RTL实现中

HLS的作用就是将高级语言c、c++生成ip核形成硬件语言。

所需要的工具必须满足

quartus prime
Modelsim
Microsoft Visual Studio2010 不需要配置环境变量2010版本匹配

算法中经常使用，时序容易对齐
1. 在软件环境中开发模块
2. 在软件环境中对模块进行功能验证
3. 无缝集成硬件仿真环境
4. 使用以软件为中心的工具和报告优化设计
5. 将生成的IP快速集成到传统FPGA设计工具中

2. hls和opencl

opencl：加快内核的开发，以适应一个含FPGA加速卡和主机的系统

系统必须符合Khronos的OpenCL标准使用一种类c的内核C来做设计，使用主机的API和主机交互不做传统仿真—编译慢
hls：加快模块化设计，以适应传统的FPGA设计FPGA的设计，模块适合不受约束使月c/C++偏程语言设计模块，大大加速仿真

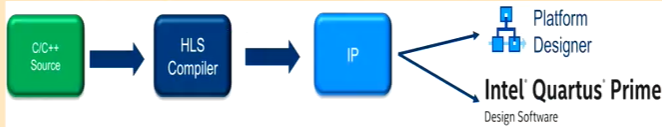

3. HLS使用模式

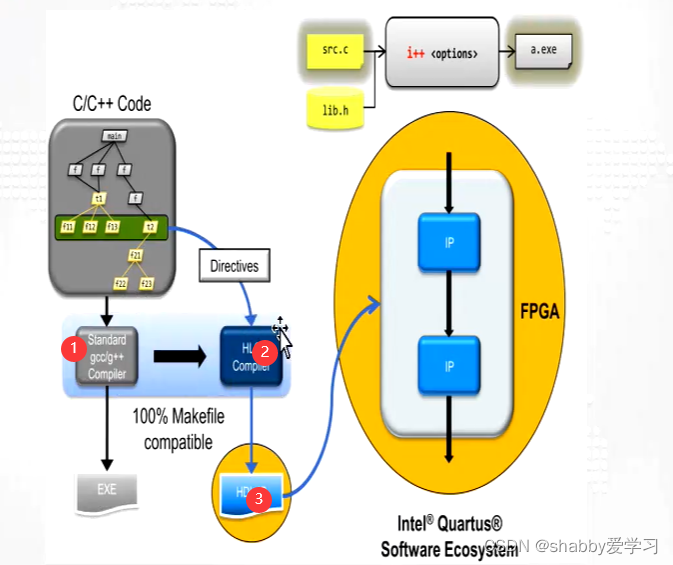

在这里插入图片描述

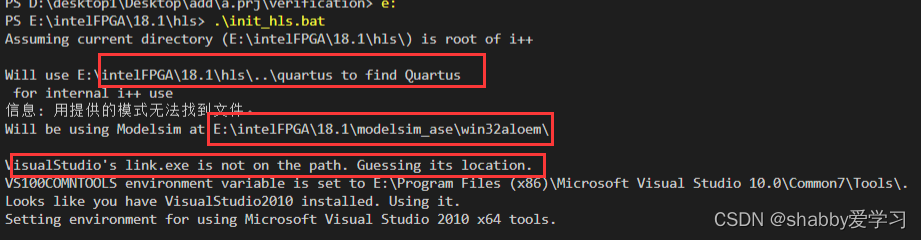

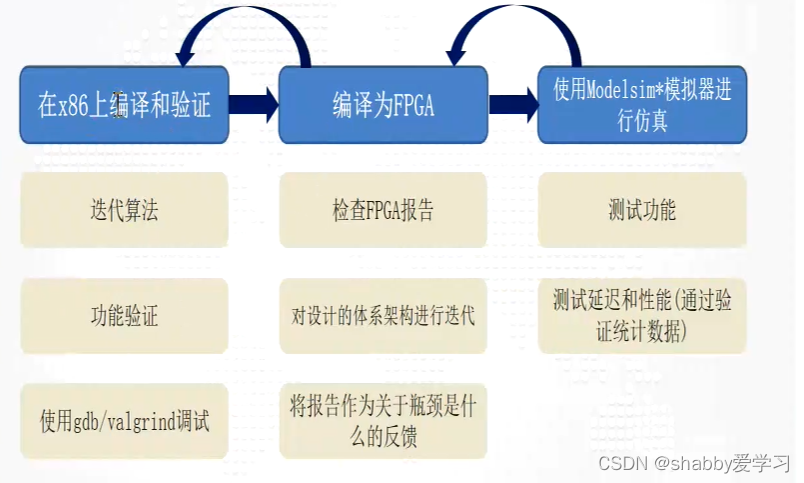

1是在windows上面编译生成exe文件，2是在fpga上编译生成.exe文件。开发过程中，首先在windows上验证后，在用fpga开发，时间比较长。生成IP核，编译前要初始化，hls/init_hls.bat文件。ip调用时需要满足avalon接口
在这里插流程入图片描述

windows:i++ -march=x86-64 name.cpp
cyclone: i++ -march=Cyclone name.cpp

  1. 环境搭建

    1. quartus prime
    2. Modelsim
    3. Microsoft Visual Studio2010 不需要配置环境变量2010版本匹配
      在这里插入图片描述
      vscode 需要切换cmd命令而且需要打开cmd界面在这里插入图片描述

5.具体流程，加法器为例

  1. 在windows x86上编译功能【我们需要打开cmd窗口才能使用vscode】使用前需要切换到intelFPGA目录下/HLS初始化

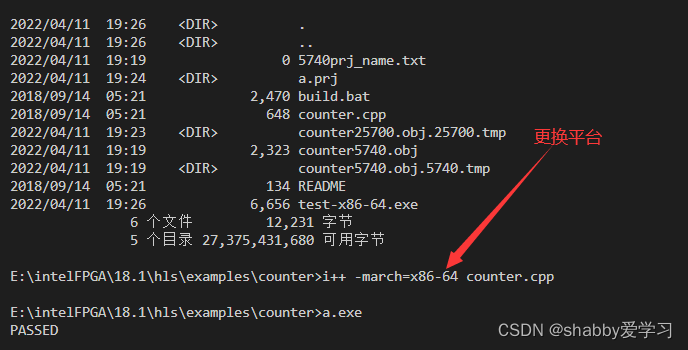

    在这里插入图片描述

    i++ -march=x86-64 name.cpp

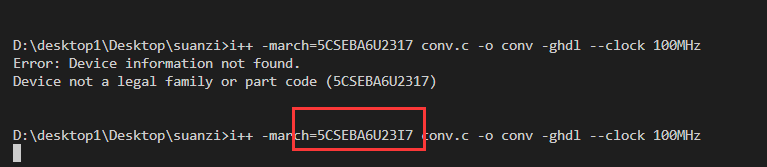

在车牌识别中要指定所用的具体芯片，是I7不是17。特别注意
在这里插入图片描述
2. 用FPGA平台编译生成Verilog代码

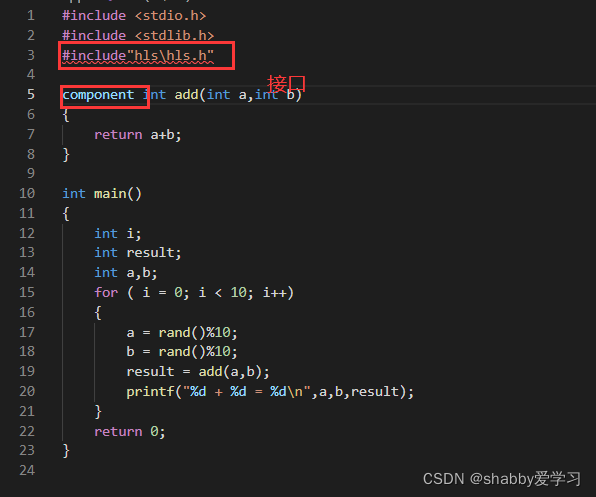

首先加入组件 其实就相当于接口
在这里插入图片描述

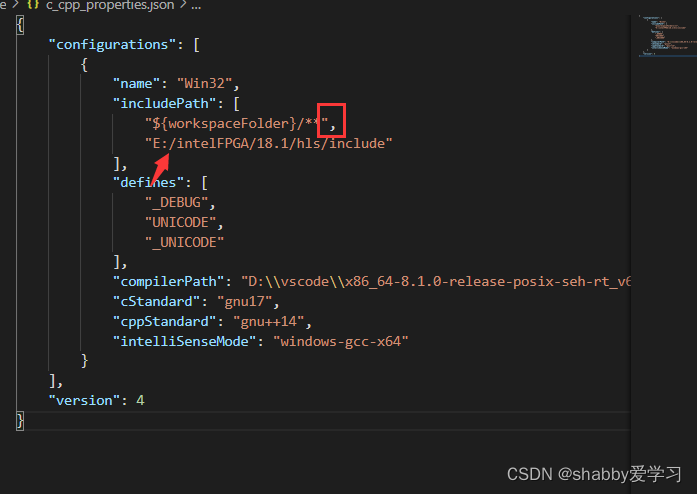

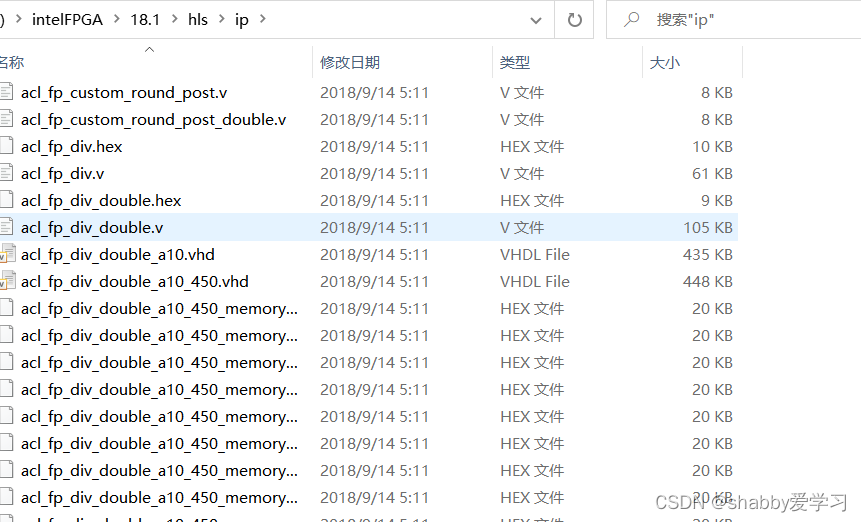

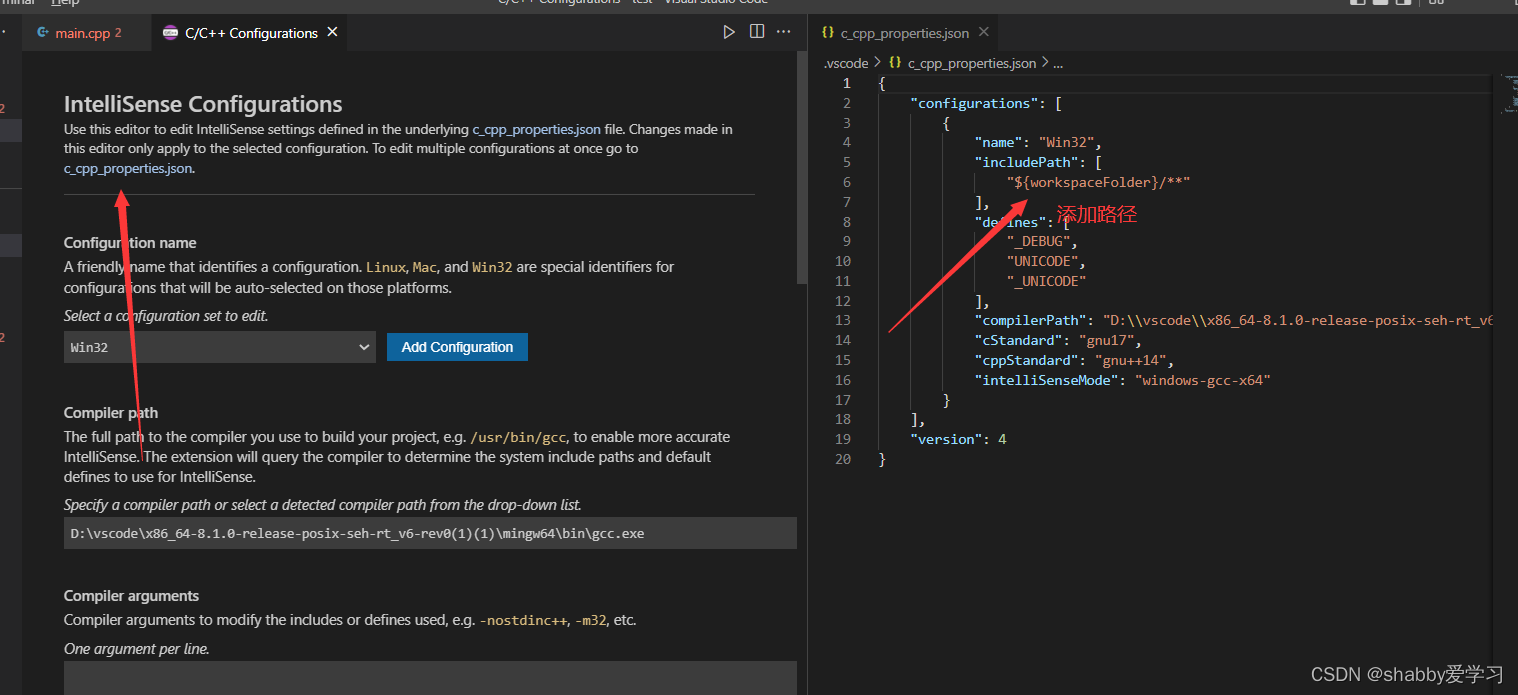

添加的路径是intelfpga/hls/include的路径在这里插入图片描述
这里需要注意逗号和路径的 /
在这里插入图片描述

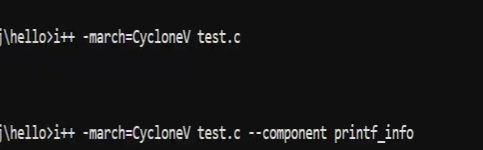

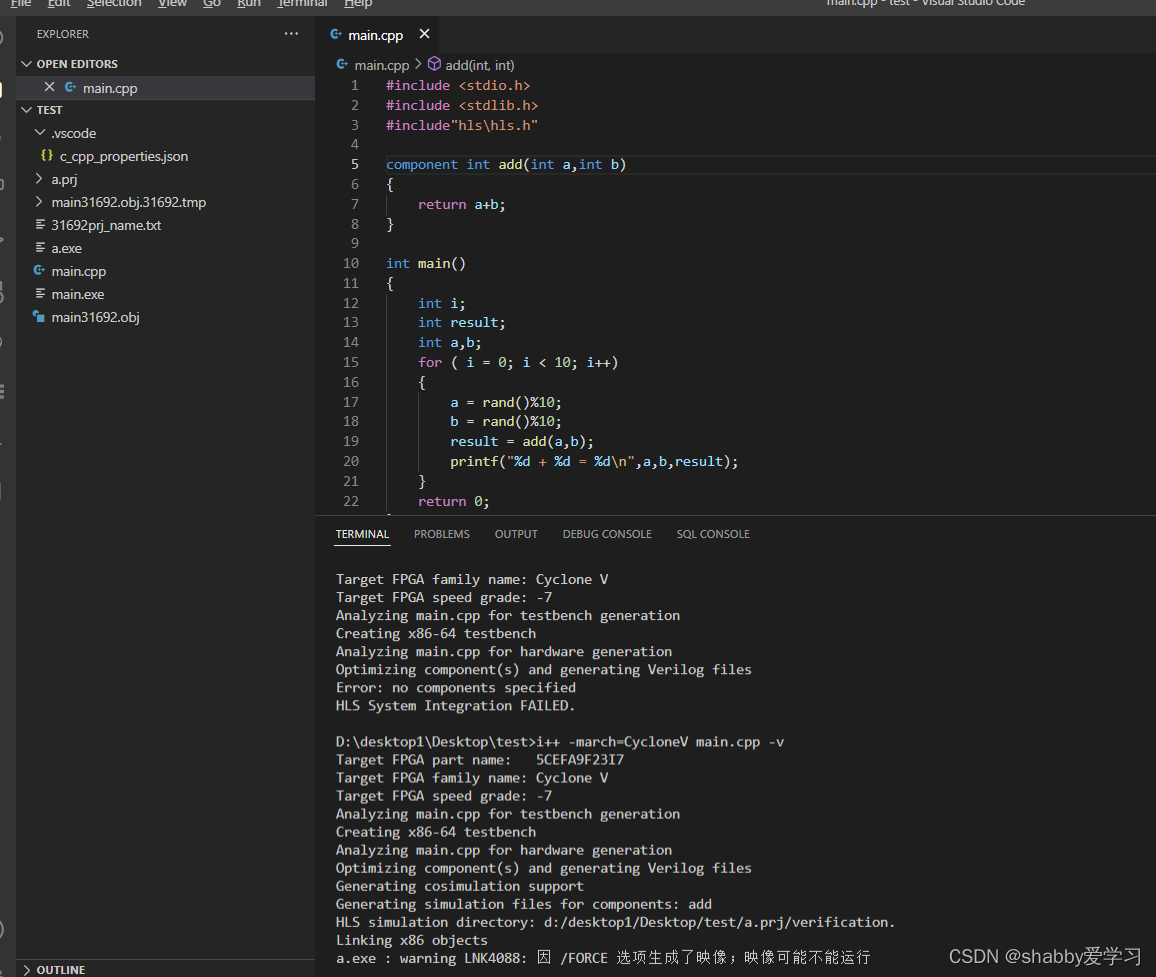

c i++ -march=CycloneV main.cpp -v
在FPGA平台编译指令生成Verilog 也就是IP核
在这里插入图片描述

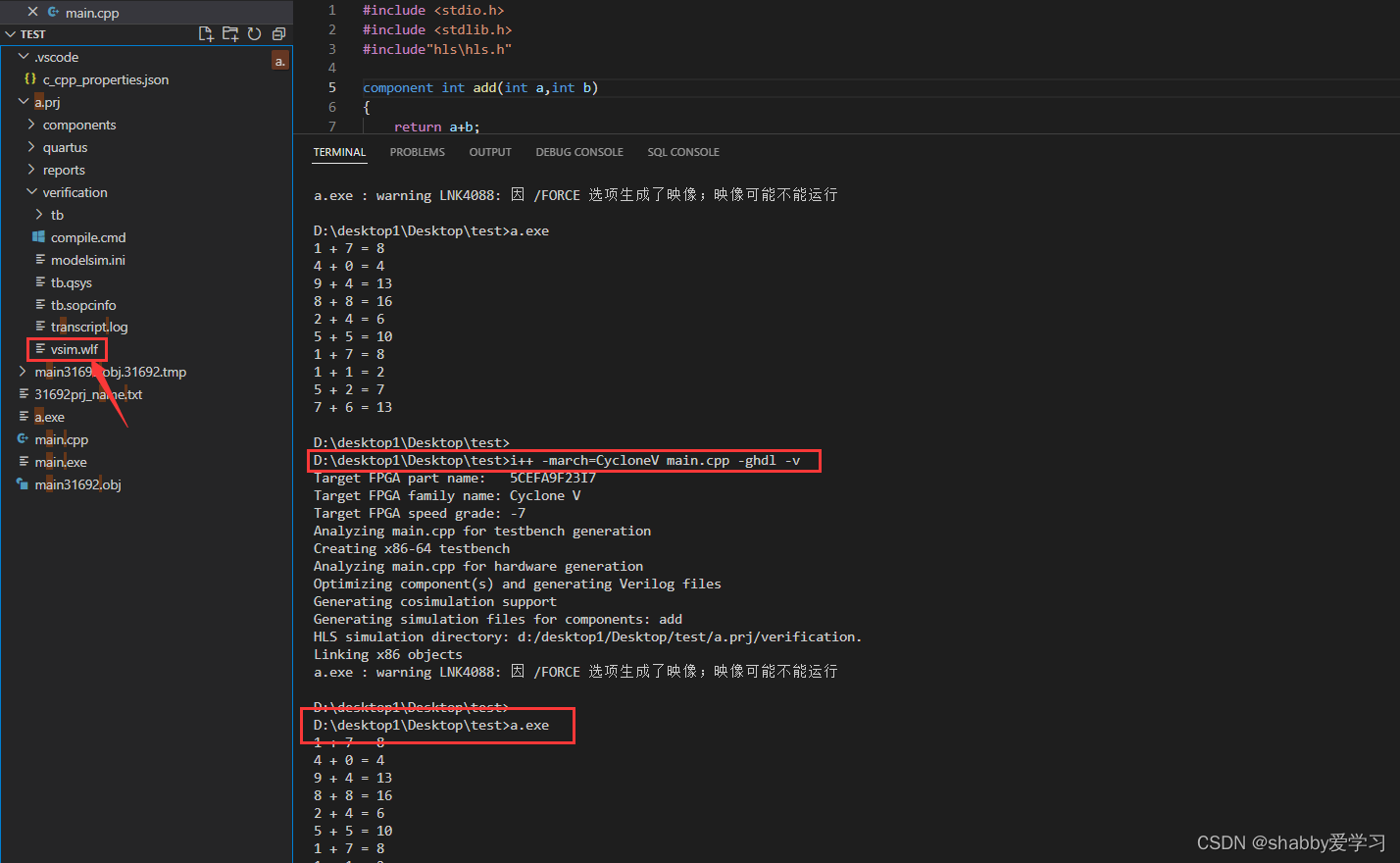

运行指令，生成波形modesim，看Verilog逻辑是否正确。
c i++ -march=CycloneV add.cpp -ghdl -v a.exe
这两句后才会生成该文件

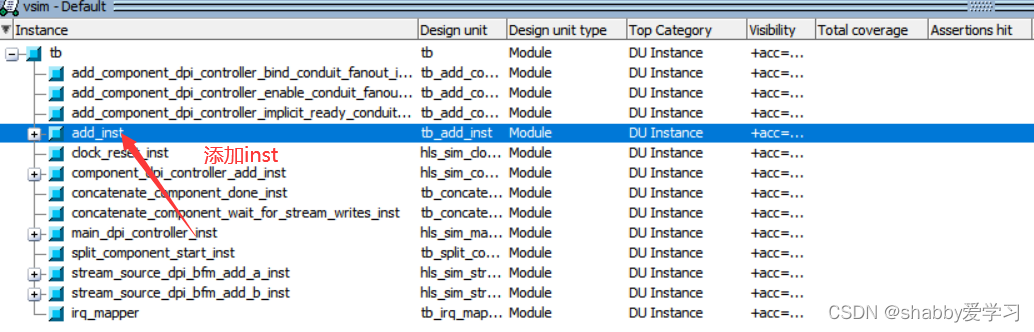

在这里插入图片描述

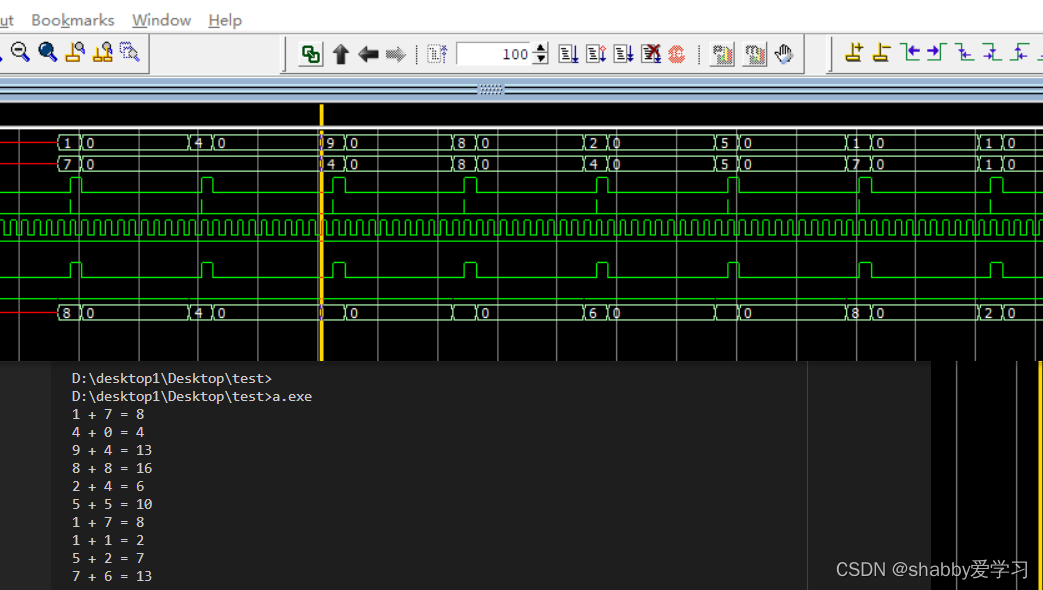

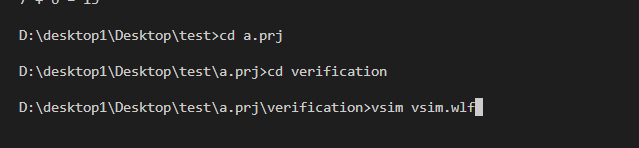

切换目录，查看波形
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
ip在component目录下：
在这里插入图片描述
把ip放在黄金工程的IP目录下，打开工程platform designer中连接桥

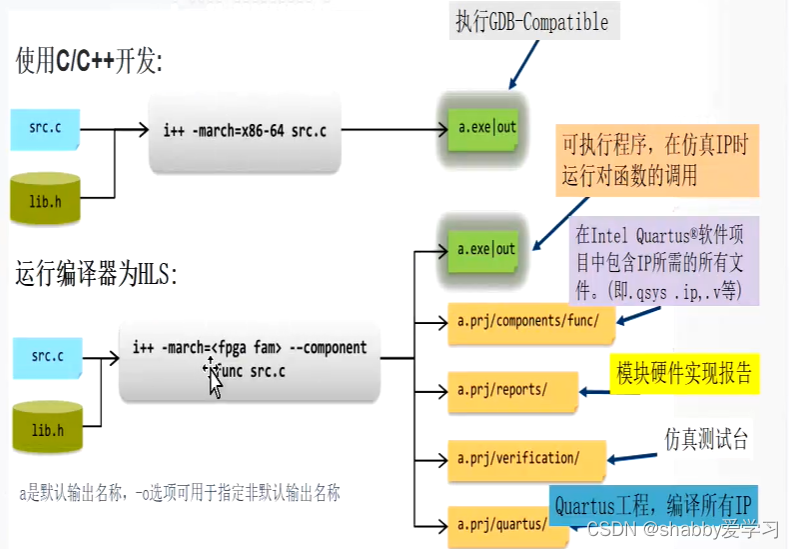

6. HLS编译器的使用核输出

** componet就是fpga的组件componet就是fpga的组件

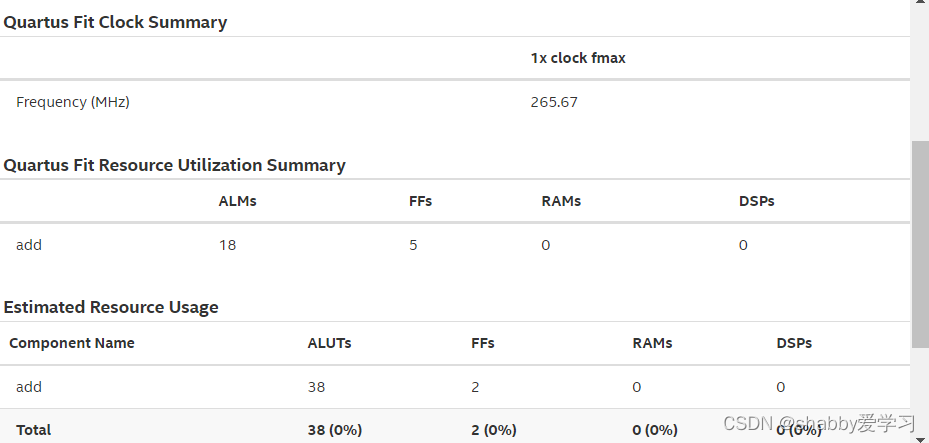

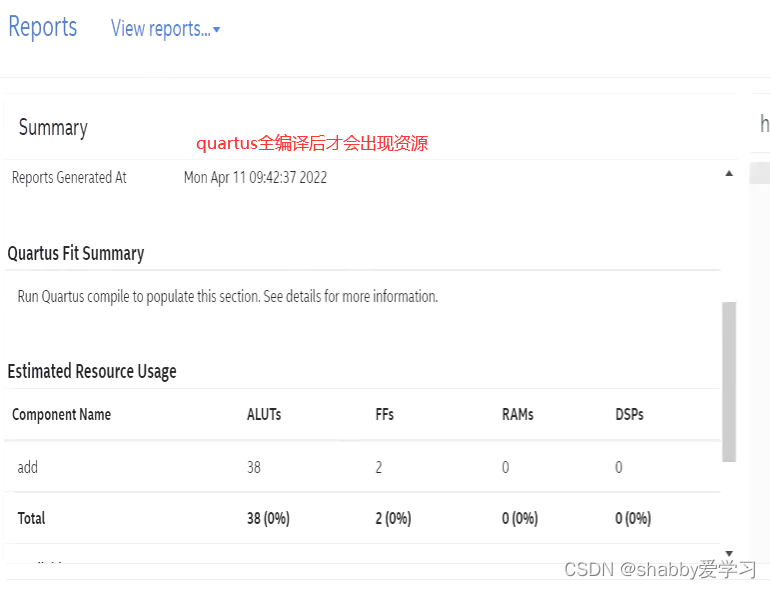

a.prj/report软件分析大概用了多少资源，估计值 html浏览器打开查看里面的资源
在这里插入图片描述
编译后
在这里插入图片描述

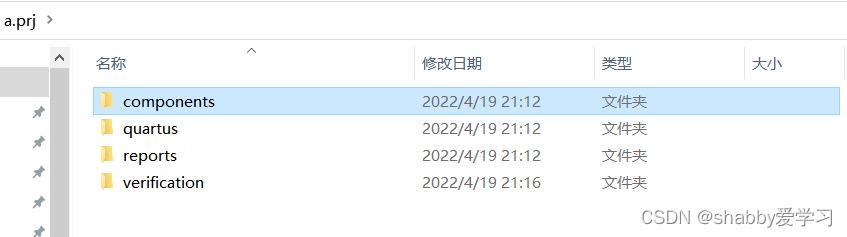

a.prj/verification 仿真文件 vism vism.
a.prj/quartus 工程，编译后查看所有所用资源
a.prj/components软件写的ip 组件

在这里插入图片描述

7. 联合仿真的框架

在这里插入图片描述
高级语言映射成电路，链接硬件数据流。软件通过流控制编译到数据流电路中
在这里插入图片描述

7. 默认接口

**
