        最近一直想做个开源的电子项目,思考许久还是选择做个HiFi音频功放。作为一个音响发烧友,带大家DIY一台属于自己的功放。聆听一下,纯正的音乐之美。首选需要了解一下功放的类型:

  • 纯甲类功率放大器
  • 乙类功率放大器
  • 甲乙类功率放大器
  • D类功率放大器

        这么多类型的功放,总的来说:纯甲类功放工作时,更多的功率消耗为热量。因此纯甲类功率放大器的效率非常低,通常只有20-30%,音响发烧友们对它的声音表现津津乐道。

        上学时我已经做过纯甲类的功放了,用的经典的1969纯甲类功放。声音确实不错,适合听人声,但是低音和高音效果比较一般。这次想尝试一下放大效率更高的甲乙类功放。下面让我们开始DIY功放之旅。

1.目标成果

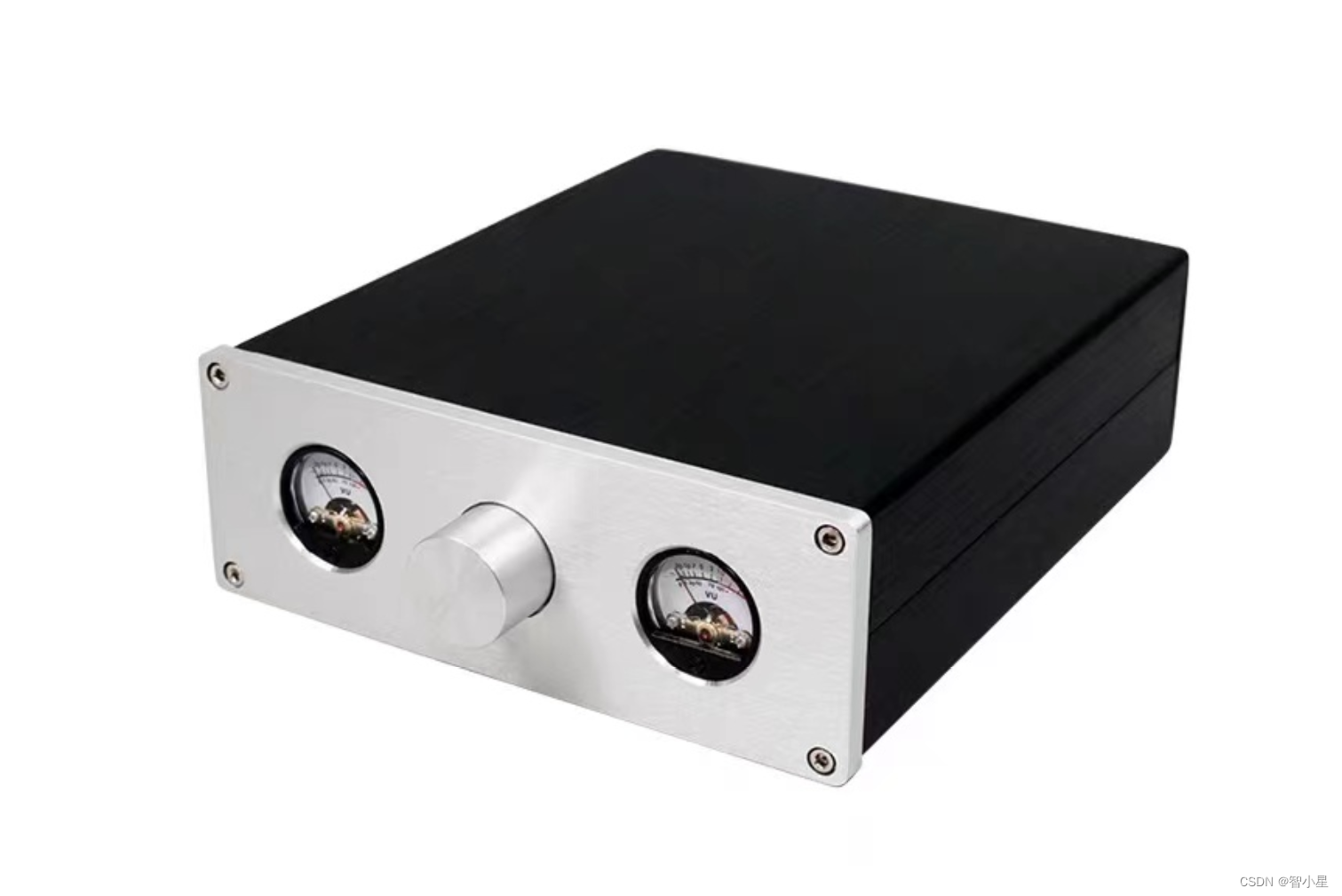

        我们的目标是做个音频功放成品,所以我选择了下面的这个机箱作为功放的外壳,当然大家也可以不用机箱,只需要完成电路的设计就可以实现功放的功能。同时机箱也是作为散热器的作用,注意功放一定要散热,我们这次选择甲乙的功放芯片,热量没有纯甲类的高,但也烫手。

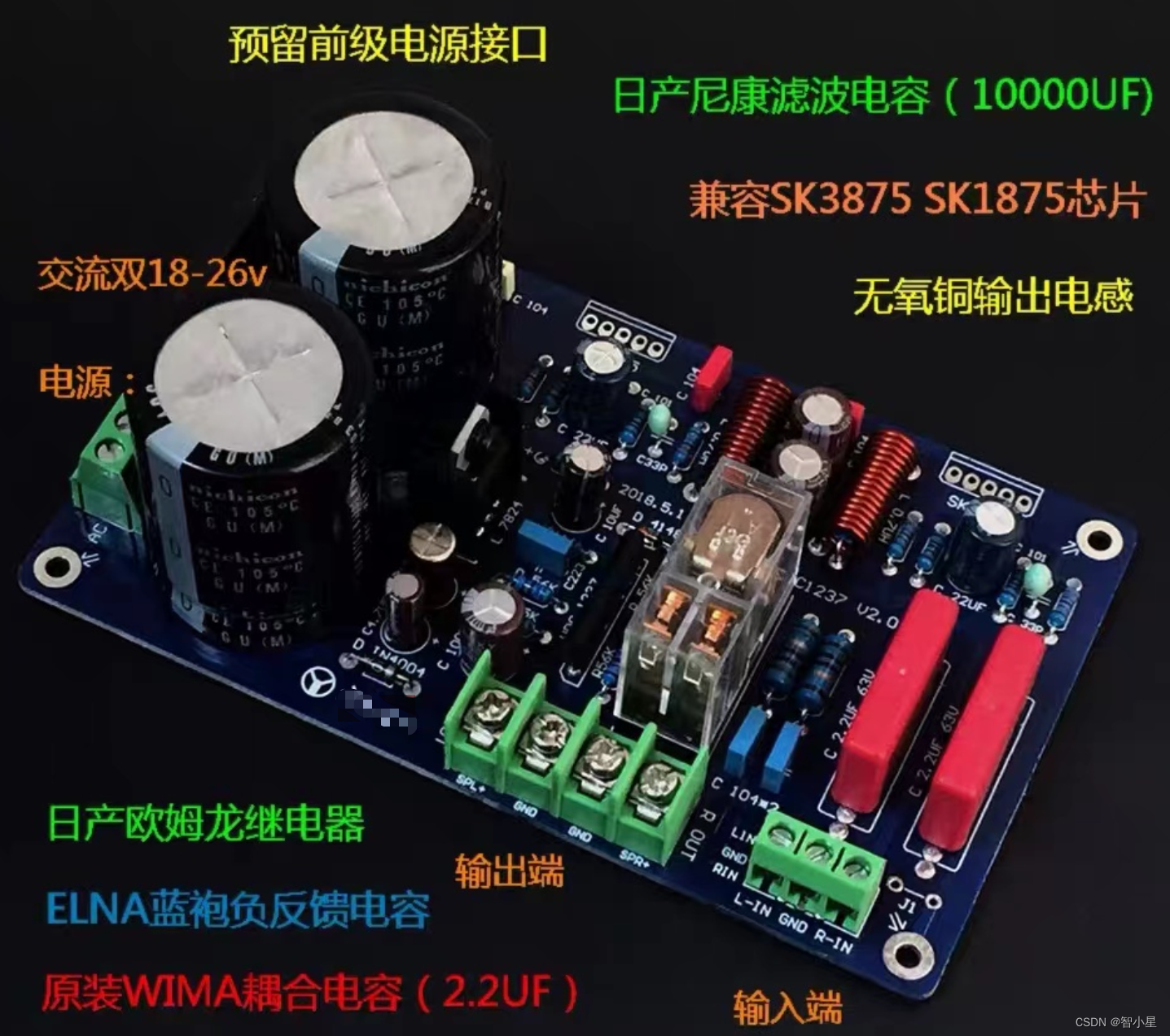

        电路设计是本次项目的重点,我将带领大家从零开始完成PCB设计,最终完成下图所示效果的电路, 我将这次电路设计分为4个模块:

  • 前级电路:前级出声,可以选择不同的功放芯片,来调整音色;
  • 后级电路:后级出力,通过后级可以带动音箱发出悦耳的声音;
  • 喇叭保护电路:主要用于开关机时,避免喇叭受到大电流冲击,发出“砰砰”的声音;
  • VU表驱动电路:用于驱动上面机箱带的VU表,可以根据音乐的节奏来转动。

        有想挑战的同学,可以在前级加入蓝牙接收电路,这样就可以通过手机连接蓝牙来播放了,不过这里需要注意,蓝牙前级需要选择好一点的,不然会引入干扰信号,导致功放底噪偏大,会有“嗡嗡嗡”的声音。大家可自行发挥,比如加入一个音频跳动的显示,可以使用点阵屏幕来实现,用FFT算法即可做出频谱显示的效果。

2.电路选型

2.1 VU表驱动电路

        为了提升功放的趣味性,加入了VU表驱动电路,使得VU表随着音乐的节奏来旋转跳动。下面电路中我们使用专业平方根缩放放大器芯片BA6138,来制作一款VU表驱动电路。

        该电路分为以下几个部分:

(1)整流桥电路:D1该部分电路负责整流滤波稳压的作用,为芯片提供电源;

(2)开机延时电路:Q1部分电路防止开机时表针打底,起到一个缓冲的作用,可以调节R1、C3的阻容大小来改变延时;

(3)音频输入电路:可以接前级也可以接后级,为了避免引入干扰建议接后级输出,调整R5、R10的阻值可以适应不同强度的信号;

(4)阻尼调整电路:调整C9/C10、R9/R10的阻容大小可以控制表针的落回速度;

(5)背光亮度调节:调节R2、R8的阻值可以调节VU表的背光亮度。

(6)VU表摆幅调节:调整VR1、VR2的阻值可以调节VU表指针的摆动幅度。



2.2 后级电路

        后级电路的作用是对前级输出的音频信号进行功率放大,后级放大有许多的芯片可以选择,通过论坛发烧友们的推荐,最终选择用SK3875去做。

         SK3875是三肯公司专门为索尼,松下等音响公司专业订做的大功率功放芯片,在索尼、松下等音响产品中表现不凡,价格也较低廉。同LM1875一样结构简单,封装采用单列5脚绝缘封装,可直接安装在散热器上,从而减小热阻,提高放大器的热稳定性。

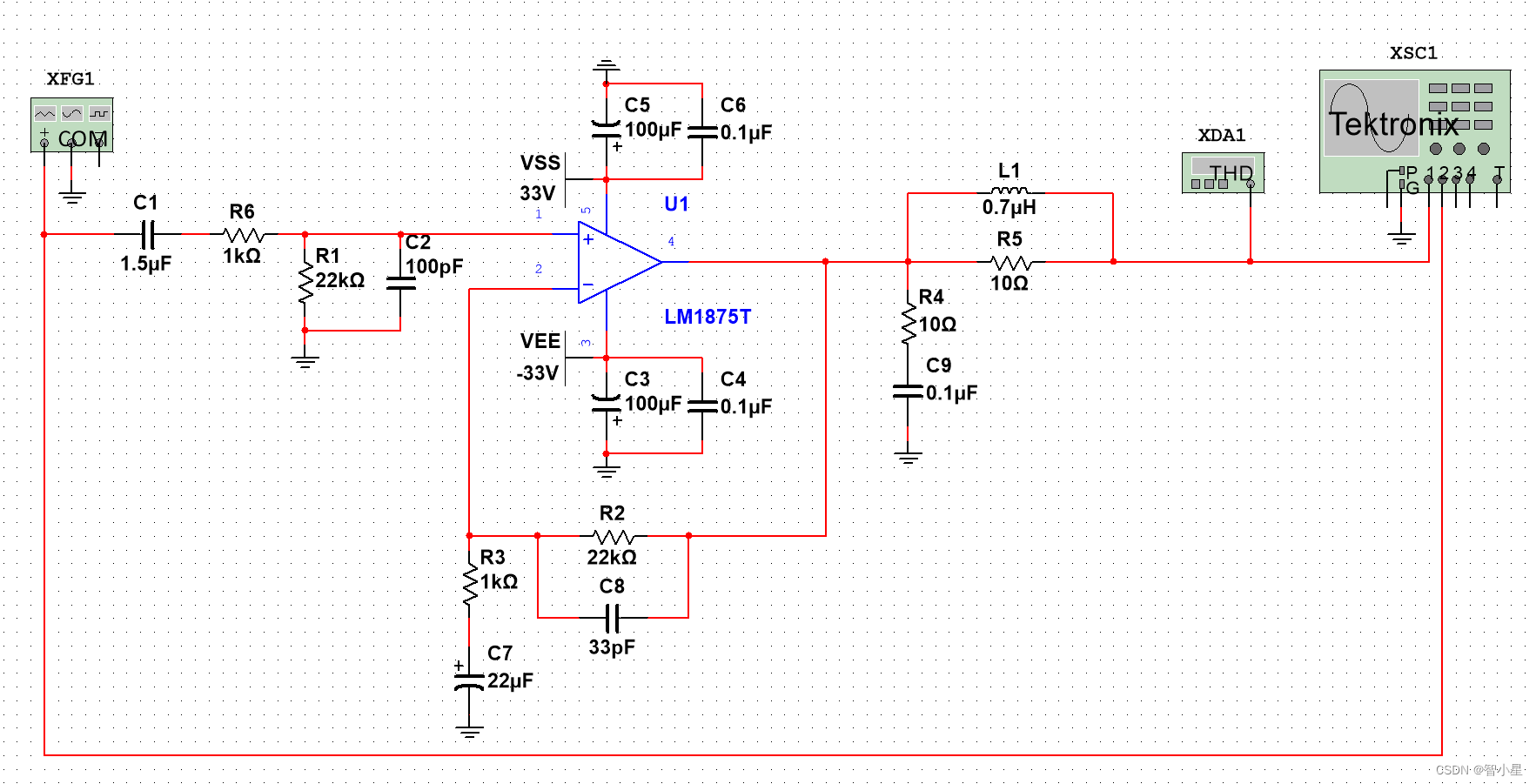

        但是SK3875已经停产多年了,全新的某宝已经购买不到了,有部分是SK18752打磨改字的,听说效果也不错。我这里选用的是拆机的SK3875,为了使左右声道均衡,选购SK3875最好选择同编号批次的,同编号的放大系数比较接近。如果购买不到SK3875芯片,也可以使用LM1875进行替代(电路相同),只不过LM1875功率比SK3875要小很多(SK3875为50w左右,LM1875为20w左右)。

三、元件选型

四、PCB绘制

五、组装焊接

概述: 该桌面功放电路是基于TI的AN-1192文档中的BPA200电路的,这是在实现BTL倒相电路中,理论上失真最小时最简单的电路。(见附件内容AN-1192电路PDF档) 电路选型: 桌面功放,受机箱尺寸的限制,不太适合选分立电路,(分立电路的器件配对对DIY来说也是件极痛苦的事)。手上还有十来片以前玩时留下的LM1875,正好做来玩玩。(流行的大功率IC放大器中,LM3886更好些,但手上已有了,而且1875音色上也有其特点) 机箱选型: 既然要做的是桌面功放,当然就不可能裸奔了,首先就得选个漂亮的机箱。在TB网上转了一大圈后,找到了一款比较合适的型材机箱:1907B,内部尺寸是:180mm宽,63m高、300mm深。散热比起小甲差远了,但放在桌面上更美观,也好打扫卫生。 实物展示: 该桌面功放电路注意点: 为了确保在PCB布线上的一致性,特意将LM1875和它周边的输入电阻、反馈电阻、调零电路等等,做成了一个元件。 板上共设计了8片LM1875的安装位置,但实际制作和安装时,可按个人的需要,选择全部或部分安装: 可以只装两片的LM1875(只装双运放,其它元件按情况缩减),就是普通OCL输出的DC后级(每声道30W)。可以选择正相放大,也可以选择反向放大方式。 可以只装四片的LM1875,每声道由两片LM1875进行并联输出。可以选择正相放大,也可以选择反向放大方式,每声道40W。 可以只装四片的LM1875,每声道(50W)由两片LM1875组成BTL桥式输出。 可以只装四片的LM1875和所有的运放,组成4声道的放大器(每声道30W,有两个声道是反向输出,需要8声道的可以装两块板)。 可以装八片的LM1875和双运放,组成双声道(每声道100W):LM1875双并BTL输出。 可以装齐八片的LM1875和所有的运放,组成4声道的放大器(每声道为LM1875双并输出40W)。
