故障电弧的一般特性

1. 故障电弧典型特性

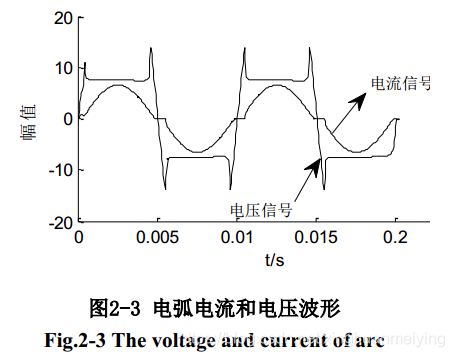

国内外学者对电弧故障做了大量实验研究[40][41]，对电弧电流电压波形进行了分析，如图 2-3 所示为典型的电弧电流电压波形。

其中接近正弦波的为电流波形，另一个为电压波形。分析电弧电压电流波形，我们可以找到电弧电流电压的一般特征：

1. 电弧电流几乎每次过零点前都存在暂时性熄灭，过后又会重新复燃，这样每半个周期都存在 “零休”现象,即“平肩部”。
2. 电弧电流的上升速率一般比正常电流高，且电流每半个周期都有突变,突变是随机的;
3. 电压和电流的波形都含高频噪声。
4. 电弧发生时，线电压骤降，而且波形接近矩形。

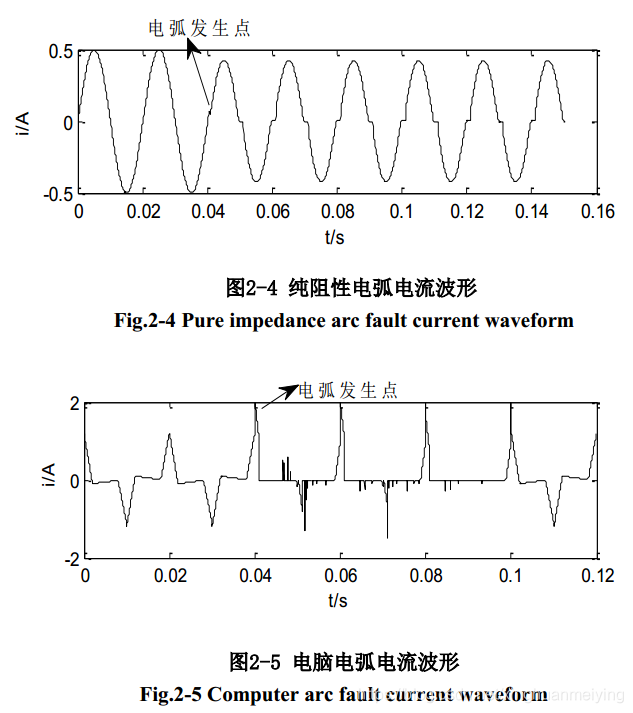

5. 电弧通常是在正常电流间以零星的、间歇的的状态出现。对于串联电弧, 由于电弧上存在压降, 所以有电弧的回路电流通常比无电弧时要小，而且会有异常波形的出现。由于串联电弧电流受负载影响，所以不同负载时，电弧电流差别较大， 即使相同的负载在相同的状态下，电弧电流也会随着时间的不同而不同。所以，在说明普遍性质时， 是指任意一段时间内的波形。如图2-4,图2-5所示分别为纯阻性负载和电脑负载时串联电弧电流波形。

观察以上两种负载下的电流波形可以得出串联电弧有以下特征：

1. 电流峰值一般变小，偶尔也会变大。
2. 线性负载电弧电流出现零休现象，电脑负载正常电流也存在零休现象， 电弧产生时零休时间变长。
3. 波形畸变，出现半波缺失现象及正负半轴不对称。
4. 含有大量高次谐波。串联电弧的性质因负载不同而不同，研究发现并联电弧比串联电弧更容易发现，它的电压和电  流特性更具有一般性
