Cadence 使用笔记

• 1. 软件安装

1.1 移步吴川斌一条龙安装程序。

• 2. 软件说明

安装好后，在开始菜单Cadence目录下会产生很多应用程序，感兴趣可以进入文件目录下一一了解。但应用程序非常多，非一时能了解清楚。





2.1 原理图设计软件及原理图封装设计软件

OrCAD Capture CIS



2.2 焊盘设计工具

Pad Designer



2.3 PCB设计软件及封装设计软件

PCB Editor



• 3. 原理图设计

原理图设计感觉和其他原理图设计软件类似，有自带的常用元件封装库，简单学习一下原理图封装设计后，即可开干。

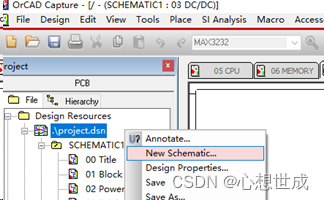

3.1 新建原理图



• 4. 原理图封装设计

4.1 右下角工具栏



• 5. 焊盘设计

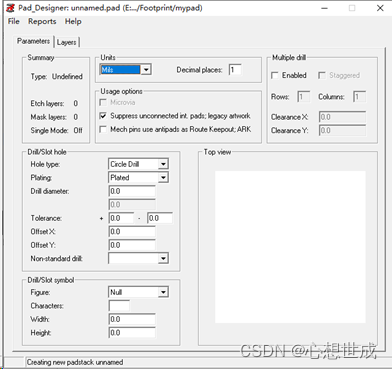

5.1 界面



• 6. PCB封装设计

6.1 添加焊盘

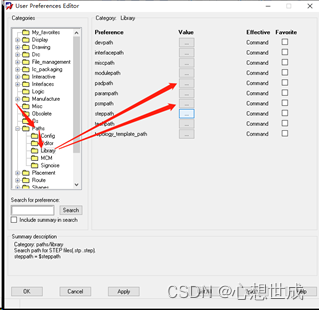

6.1.1.设置库路径



6.1.2.添加焊盘

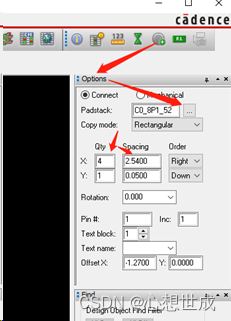

 然后在命令行输入第一个焊盘的坐标如x 0 0

6.2 添加丝印

Package Geometry -> Silkscreen_Top 层画线即可

6.3 添加元件体

Package Geometry -> Place_Bound_Top 层绘制Shape。

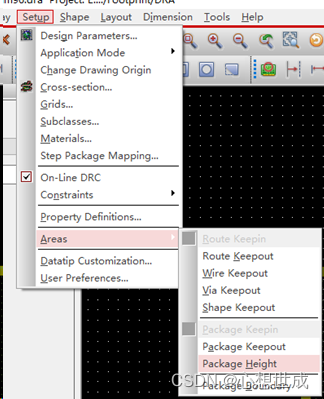

设置高度步骤：进入Setup -> Areas -> Package Height模式;然后点击Shape体，在Options选项栏中设置高度参数。

6.4 添加元件位号（必须）

6.5 修改边框大小方法

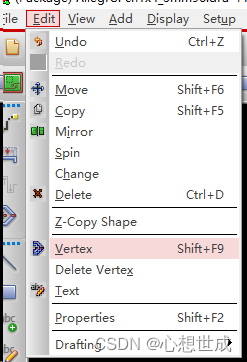

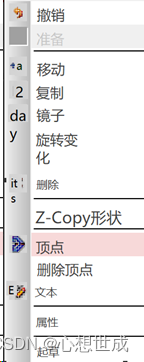

如上图点击编辑顶点命令后，点击一个顶点，拖动即可。

• 7.PCB设计

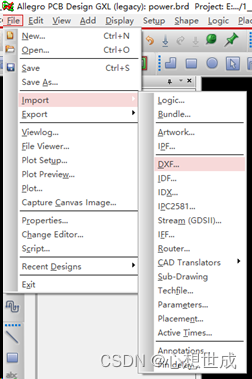

7.1 导入dxf边框

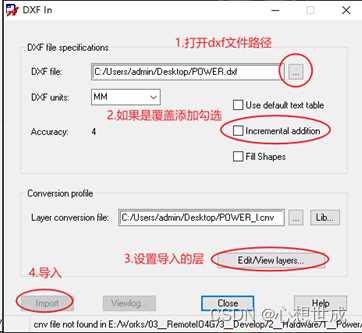

7.1.1.设计PCB的第一步就是导入dxf边框

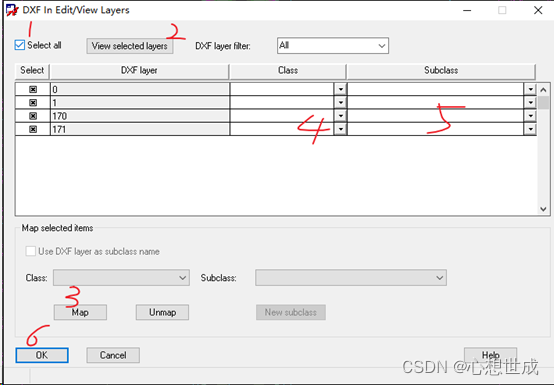

 上图3打开界面如下图

7.1.2.设置边框层

导入后一般不放在边框层，选中边框层线条右击菜单改变层，选择outline即可

7.1.3.倒角

a) 倒斜角方法

选菜单栏Manufacture——Drafting——Chamfer,然后在Options侧边栏填写倒角长度和倒角角度。



b)倒圆角方法

选菜单栏Manufacture——Drafting——Fillet,然后在Options侧边栏填写倒角半径。



7.2 导入网络表

菜单路径如下图：

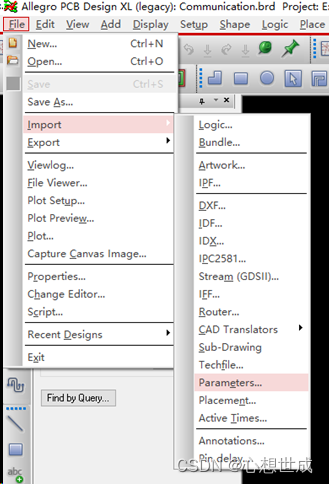

选择导入信息，如下图

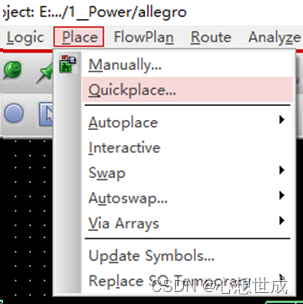

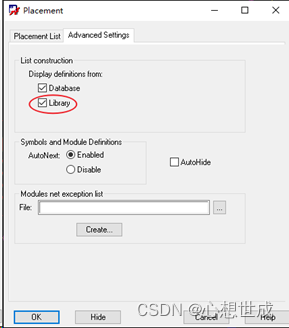

7.3 放置器件

菜单路径如下



7.4 器件布局

7.4.1. 禁布区设置

a) Route keepout和 Route keepin区别：

Route keepout是指在范围允许布线；

Route keepin是指在范围不允许布线；

b) Package keepin和Package keepout区别：

Package keepin是指在范围允许放置器件；

Package keepout是指在范围不允许放置器件；

7.4.2.器件捕获定位放置

a) 定位柱定位

进入Move命令，右击菜单->Snap pick to->

Shape Center: 图形中心

Arc/Circle Center: 圆弧/圆中心

Symbol Origin:符号原点

Symbol Center:符号中心

可选择圆形中心（好像必须为一个形状，焊盘不行，下图为示例，不代表可以正常操作；焊盘可以选Pin）做参考点，在将光标移动到dxf定位的圆弧/圆处重复上面的步骤，即可实现定位点对齐。



b) 形状中心定位

使用形状中心定位要将边框变换成形状，步骤如下：

shape–>compose shape进入组件形状模式，



然后点击下面的形状或者闭合的曲线即可。



此时按照步骤a，选择Shape Center 定位中心对齐即可放置。

7.4.3. 旋转整个板子

方法1：用spin命令

1、Edit--spin命令---options中选择user Pick及angle角度90或180

2、在Find里勾上所有，或你要旋转的对象

3、点击一点作为User Pick旋转的中心点，鼠标旋转即可

7.4.4.重新定义板子原点

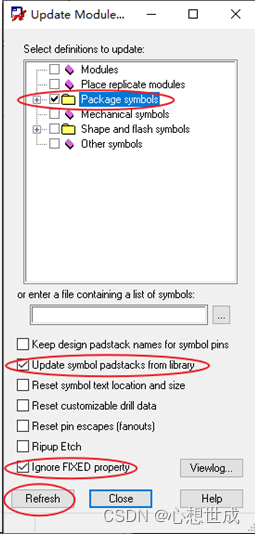

7.4.5.更新器件封装



7.5 布线

7.5.1.将line层线转为Cline线

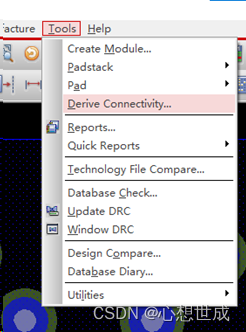

首先确保line类型的线与目标网络接触，然后选中line线，然后点击下面菜单,Tools->Derive Connectivity,然后勾选Convert Lines to Connect Lines.即可。



7.5.2.设置网络走线的颜色

打开颜色编辑窗口

 或者

 再或者在命令窗口输入 color192

7.5.3.差分对走线

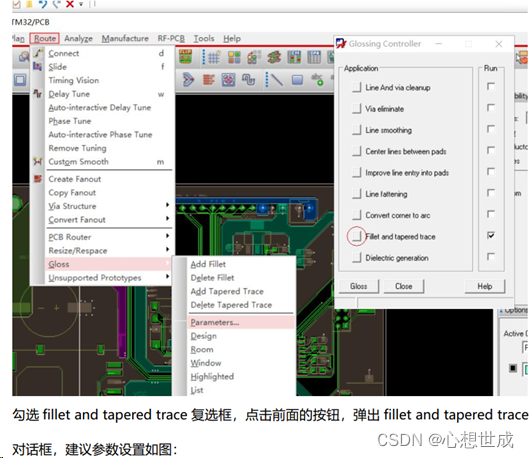

7.5.4.等长线

7.6 滴泪





7.7 铺铜

7.7.1.新建



7.7.2.更新动态铺铜

-> 选择需要更新的shape，并点开右击菜单->选择update shape即可

7.7.3.铺铜间距设置

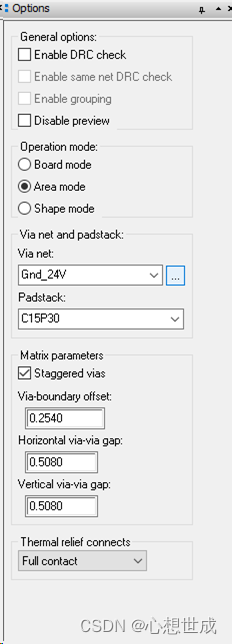

7.8 批量添加过孔





7.9 开槽

在outline层画线就完了。

7.10 开窗

首先要明确开窗的层，需要在Board geometry中选择Soldermask Top(Top面开窗)或Soldermask Bottom（Bottom面开窗）。打开颜色管理器，设置Soldermask Top（项目中在Top层开窗）可见并设置好颜色，如下图所示：。

7.11 调整丝印

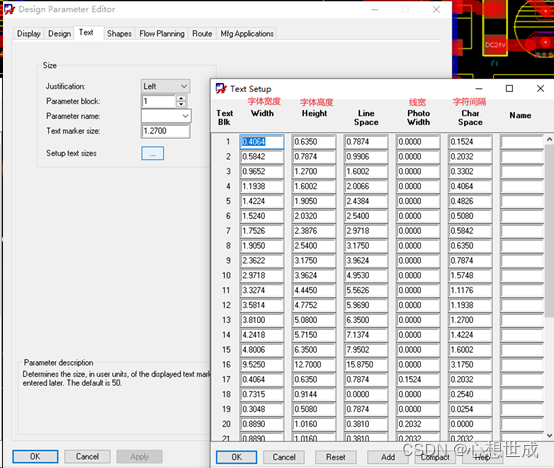

7.11.1.设置字体



7.11.2.设置丝印

->-> ->框选丝印即可

7.11.3. logo放置



8.制造输出

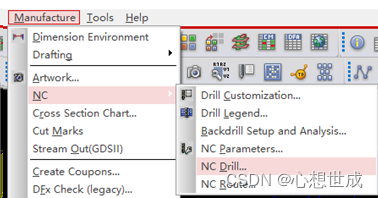

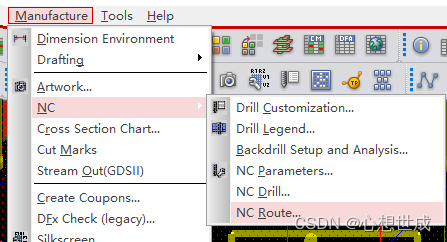

8.1 钻孔文件

8.1.1.生成钻孔表



选择默认值即可。点击OK，结束。

8.1.2.钻孔文件设置



8.1.3.钻孔文件生成



8.1.4.钻孔路径

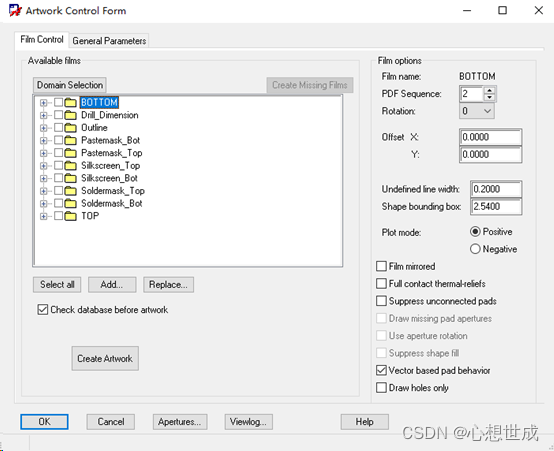

8.1.5.Gerber

双层板嘉立创的推荐设置如下图，多层板再增加内层即可。

9. 异常问题

9.1 PCB保存提示用户错误

如果选择了原理图交互式布局，要先关闭原理图再保存退出。

10.技巧

10.1快捷键设置

10.1.1.环境变量

Allegro的快捷键设置是通过编辑ENV文件，因此第一步是找到ENV文件的位置。

用户环境变量：文件默认路径为：D（安装磁盘）:\cadence\SPB_Data\pcbenv

系统环境变量：D:\Cadence\Cadence_SPB_16.6\share\pcb\text



需要注意的是Allegro的命令有两种方式，分别是funcky和alias。两者的区别在于前者命令直接执行，后者需要回车才能执行。因此funcky适合单键控制的命令，alias适合组合命令。

这里罗列的是一些常用但又不容易设置的快捷键，大家可以根据自己的需要去设置。

1.走线时按下快捷键自动切换设定的线宽

funckey X options acon_line_width 20

注意：X为快捷键，请自行设置，20为线宽，走线时按下快捷键后走线的线宽自动切换为20。

2. 走线时圆弧或直线及角度的自动切换

走线切换为圆弧：

funckey X FORM mini lock_mode Arc

走线切换为直线：

funckey X FORM mini lock_mode Line

走线角度切换为任意角度：

funckey X FORM mini lock_direction Off

走线角度切换为45度：

funckey X FORM mini lock_direction 45

走线角度切换为90度：

funckey X FORM mini lock_direction 90

注意：X为快捷键，请自行设置。

3. 选中铜箔和给铜箔赋网络快捷键

选中shape：

a X shape select 或 funckey X shape select

给shape赋网络：

a X pop net list 或 funckey X pop net list

注意：X为快捷键，请自行设置。a或funckey两种快捷键任选一种都可以，a的输入命令后需要回车，而funckey则不需要回车。

4. 右键Snap pick to快捷键的设置

自动捕抓线段最近的顶点：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Segment Vertex'"

自动捕抓线段的中点：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Segment Midpoint'"

自动捕抓当前鼠标所在线段的位置：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Segment'"

自动捕抓交点：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Intersection'"

自动捕抓铜箔的几何中心：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Shape Center'"

自动捕抓圆或圆弧的圆心：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Arc/Circle Center'"

自动捕抓器件的原点：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Symbol Origin'"1

自动捕抓器件的中心：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Symbol Center'"

自动捕抓焊盘的中心：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Pin'"

自动捕抓过孔的中心：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Via'"

自动捕抓标记符号的中心：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Figure'"

自动捕抓焊盘最近的顶点：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Pad Edge Vertex'"

自动捕抓焊盘边缘最近的中点：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Pad Edge Midpoint'"

自动捕抓焊鼠标所在焊盘边缘最近的位置：

funckey X "prepopup; pop dyn_option_select 'Snap pick to@:@Pad Edge'"

注意：X为快捷键，请自行设置，按下快捷键后根据设置自动捕抓对象。

5. User Preferences 的一些快捷键设置

铜箔显示或隐藏：

a X 'settoggle no_etch_shape_display;redraw'

铜箔填充或只显示边框：

\8 q0 [; B9 d! C# Y9 D7 D

a X 'settoggle no_shape_fill;redraw'

铜箔显示类型切换：

a X 'settoggle old_shape_fill_style;redraw'

大十字鼠标与小十字鼠标的切换：

a X 'settoggle pcb_cursor infinite cross;redraw'"

注意：X为快捷键，请自行设置，按下快捷键后回车自动切换设置。

6. 如果不知道快捷键的命令，可以在Allegro中将鼠标移动到需要设置的菜单上，软件会提示相关的指令。

快捷键不宜太多，会记不住。位置最好在asdf附近，毕竟右手要拿鼠标，和ctrl配合的键绝对要在asdf附近，毕竟我们没有第三只手！

7.按空格旋转

#按空格以90度旋转选中的物体

funckey ' ' iangle 90

#按ctrl+R以45度旋转选中的物体

funckey ~R iangle 45

10.2 参数复用

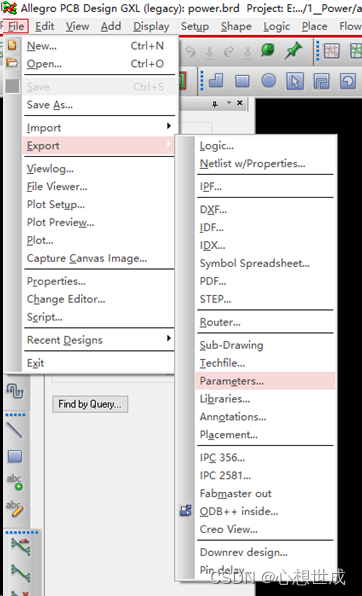

10.2.1.导出

10.2.2.导入
