AD显示隐藏管脚——谈mos管封装的一个坑处

于 2019-11-09 15:13:57 发布
阅读量3.3k 收藏 4
点赞数 1
分类专栏： PCB小技巧 文章标签： 我太菜了 我又凉了
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/102987220
版权
  • AD中自带的MOS实在太坑了，以后还是老老实实用BJT
  • 打开PROPERTIES，取消隐藏即可
    在这里插入图片描述

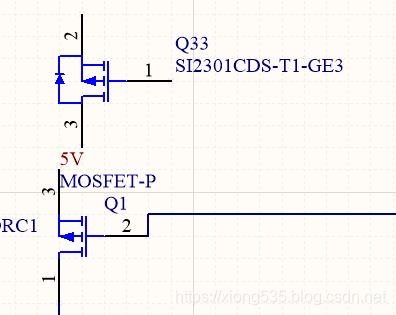

  • 这是我要用的MOS管型号，另外一个是AD自带的MOS管型号
    在这里插入图片描述
  • 发现没有，封装相反

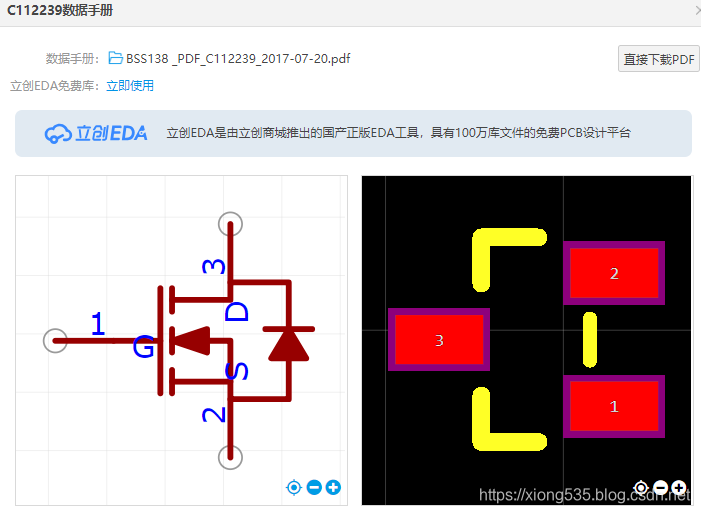

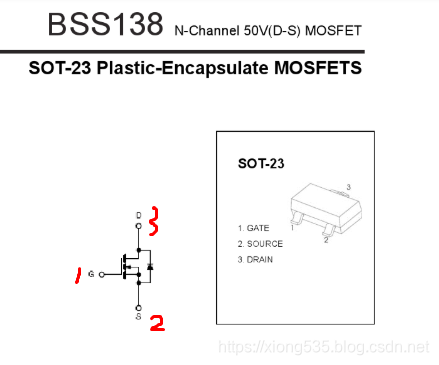

  • 下图是一款我要用的mos——bss138
    在这里插入图片描述

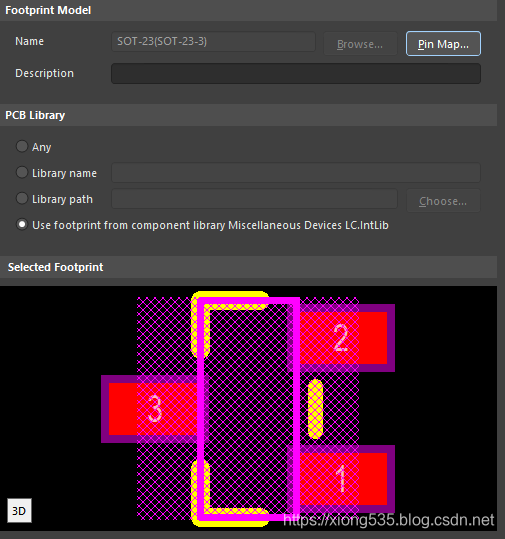

  • 立创自带的库SOT-23-3和AD自带的库SOT-23(L)的顺序还有区别
    在这里插入图片描述
    在这里插入图片描述
  • 如果你用AD自带的库调用MOS没注意就会出错，所以还请各位小心吧
  • 出错案例
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
