24V转5V的常规操作7812,7805,重要的是器件选型

  • 24V如何降到5V有两种手段,利用开关芯片和利用7805,多次尝试后决定利用7805,因为外围电路小,可以增大电路板的利用空间
  • 下面是这两个芯片的选型问题,以前设计时选用TO-220,发热得烫手,而且支棱起来电路板不好放进盒子里,后面改为贴片,贴片就有三种封装
    在这里插入图片描述
  1. TO-263-2(D2PAK)
    在这里插入图片描述
  2. TO-252(DPAK)
    在这里插入图片描述
  3. 还有一种封装见淘宝SOT-89
    在这里插入图片描述
  • 7812是24V降为12V可以选用大一点的D2PAK,这样可以降低发热量
  • 7805是用来给芯片供电,消耗功率不大,因此可以选小一点的封装如DPAK

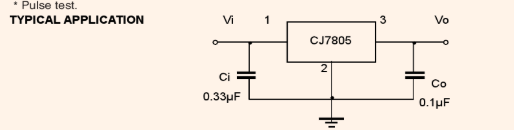

  • 常见电路配置,注意管脚123与封装的对应。。。
    在这里插入图片描述
