quartus仿真30:D触发器构成的可重复序列111探测器

  • 这类序列探测题目也是有套路的,状态一多不就不好用卡诺图化简了吗。 选用触发器就是JK和D两种,一般D比较简单,JK就是故意折磨你。
  • 米里型最后一个状态111是不需要设置的,因为已经存储了11再接收到1就可以确认收到111。

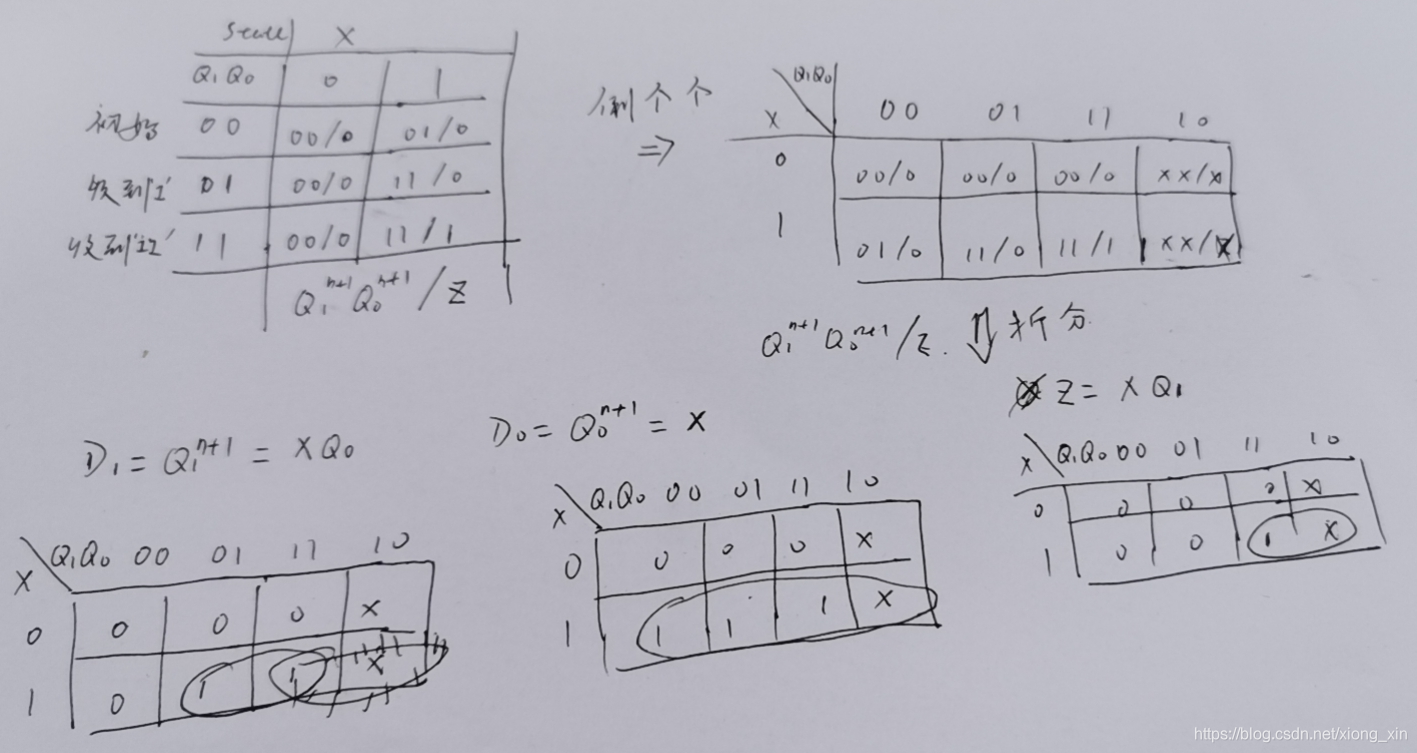

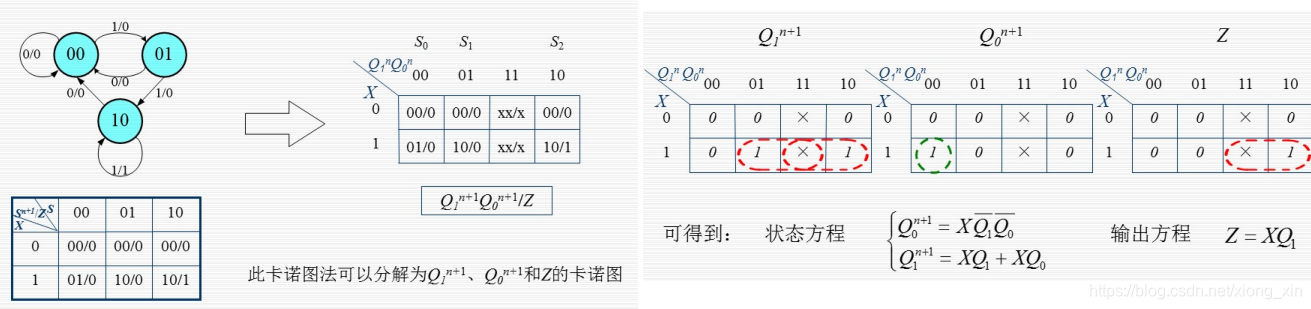

  • 不同状态分配影响的是电路复杂程度,但具体原则就是随缘吧。。我一般挑选格雷码来进行状态分配,对比一下PPT里用00,01和10实现的状态编码。

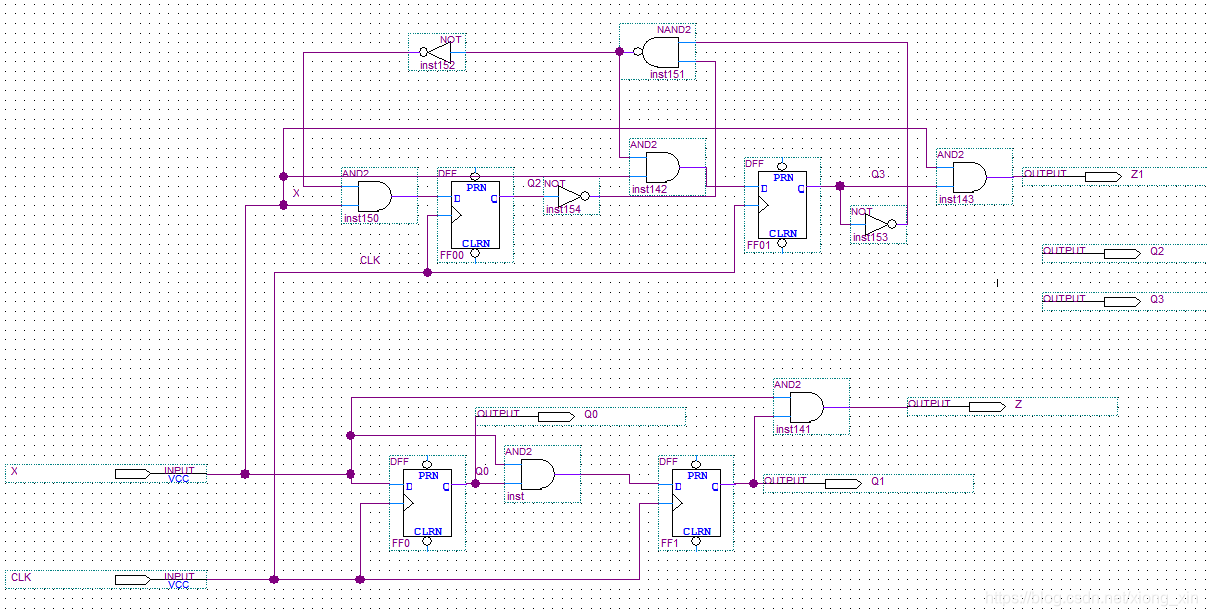

  • 通过对比连线可以看出,使用格雷码编码的方式更简单一点(从卡诺图化简结果同样也可以看出来)。上图为PPT里状态编码方式,下图是我使用的格雷码编码方式。
    在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

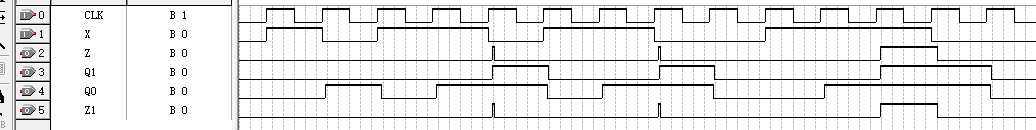

  • 分析时序图可以发现,当设为下降沿状态改变时,在11时就检测输出1。这是由于米里型特性决定的,输出随着输入而改变,当输入第二个1时Q1Q0=11但此时要等到下降沿到来这个第二个1才算输入结束,故状态机误检测出1。解决办法是让输入序列同时在时钟上升沿改变。

在这里插入图片描述

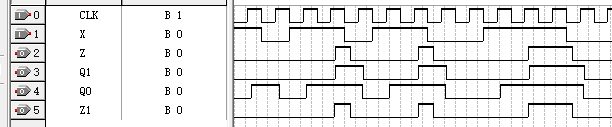

  • 修改输入波形为时钟上升沿改变后输出结果正确,出现尖峰

在这里插入图片描述

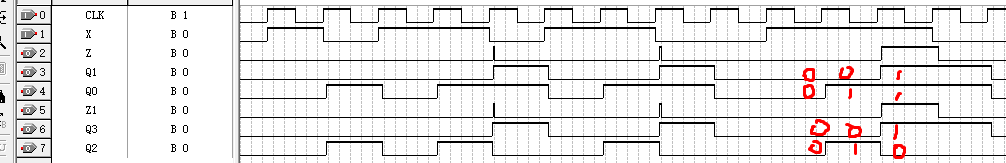

  • 观察状态编码的变化,Q1Q0是我编码方式的状态输出,Q3Q4是PPT里编码方式的状态输出。Q1Q2是00,01,11输出,Q3Q4是00,01,10输出。

在这里插入图片描述

课程设计任务书 学生姓名 胡俊 学生专业班级 计 算 机0801 指导教师 王莹 学 院 名 称 计算机科学与技术学院 一、题目:“1 1 1”序列检测器。 原始条件:使用D触发器( 74 LS 74 )、“与”门 ( 74 LS 08 )、“或”门( 74 LS 32 )、非门 ( 74 LS 04 ),设计“1 1 1”序列检测器。 二、要求完成设计的主要任务如下: 1.能够运用数字逻辑的理论和方法,把时序逻辑电路设计和组合逻辑电路设计相结合,设计一个有实际应用的数字逻辑电路。 2.使用同步时序逻辑电路的设计方法,设计“1 1 1”序列检测器。写出设计中的5个过程。画出课程设计图。 3.根据74 LS 74、74 LS 08、74 LS 32、74 LS 04集成电路引脚号,在设计好的“1 1 1”序列检测器电路图中标上引脚号。 4.在试验设备上,使用74 LS 74、74 LS 08、74 LS 32、74 LS 04集成电路连接、调试和测试“1 1 1”序列检测器电路。 三、实验设计过程: 第1步,画出原始状态图和状态表。 根据任务书要求,设计的序列检测器有一个外部输入x和一个外部输出Z。输入和输出的逻辑关系为:当外部输入x第一个为“1”,外部输出Z为“0”;当外部输入x第二个为“1”,外部输出Z为“0”;当外部输入x第三个为“1”,外部输出Z才为“1”。假定有一个外部输入x序列以及外部输出Z为: 输入x: 0 1 0 1 1 1 0 1 1 1 1 0 1 输出Z: 0 0 0 0 0 1 0 0 0 1 1 0 0 要判别序列检测器是否连续接收了“111”,电路必须用不同的状态记载外部输入x的值。假设电路的初始状态为A,x输入第一个“1”,检测器状态由A装换到B,用状态B记载检测器接受了111序列的第一个“1”,这时外部输出Z=0;x输入第二个“1”,检测器状态由B装换到C,用状态C记载检测器接受了111序列的第二个“1”,外部输出Z=0;x输入第三个“1”,检测器状态由C装换到D,外部输出Z=1。然后再根据外部输入及其他情况时的状态转移,写出相应的输出。以上分析了序列检测器工作,由此可画出图7-1所示的原始状态图。根据原始状态图可列出原始状态表,如表7-2所示。
一、实验目的: 1、深入了解与掌握同步时序逻辑电路的设计过程; 2、了解74LS74、74LS08、74LS32及74LS04芯片的功能; 3、能够根据电路图连接好实物图,并实现其功能。学会设计过程中的检验与完善。 二、实验内容描述: 题目:“1 1 1”序列检测器。 原始条件:使用D触发器( 74 LS 74 )、“与”门 ( 74 LS 08 )、“或”门( 74 LS 32 )、非门 ( 74 LS 04 ),设计“1 1 1”序列检测器。 集成电路引脚图: D触发器( 74 LS 74 ) “与”门 ( 74 LS 08 ) “或........ 三、实验设计过程: 第1步,画出原始状态图和状态表。 根据任务书要求,设计的序列检测器有一个外部输入x和一个外部输出Z。输入和输出的逻辑关系为:当外部输入x第一个为“1”,外部输出Z为“0”;当外部输入x第二个为“1”,外部输出Z为“0”;当外部输入x第三个为“1”,外部输出Z才为“1”。假定有一个外部输入x序列以及外部输出Z为: 输入x: 0 1 0 1 1 1 0 1 1 1 1 0 1 输出Z: 0 0 0 0 0 1 0 0 0 1 1 0 0 要判别序列检测器是否连续接收了“111”,电路必须用不同的状态记载外部输入x的值。假设电路的初始状态为A,x输入第一个“1”,检测器状态由A装换到B,用状态B记载检测器接受了111序列的第一个“1”,这时外部输出Z=0;x输入第二个“1”,检测器状态由B装换到C,用状态C记载检测器接受了111序列的第二个“1”,外部输出Z=0;x输入第三个“1”,检测器状态由C装换到D,外部输出Z=1。然后再根据外部输入及其他情况时的状态转移,写出相应的输出。以上分析了序列检测器工作,由此可画出图7-1所示的原始状态图。根据原始状态图可列出原始状态表,如表7-2所示。 现态 次态/输出 x = 0 x = 1 A A / 0 B / 0 B A / 0 C / 0 C A / 0 D / 1 D A / 0 D / 1 (表 7-2 原始状态表) (图
