【Proteus仿真8086】并行接口芯片8255

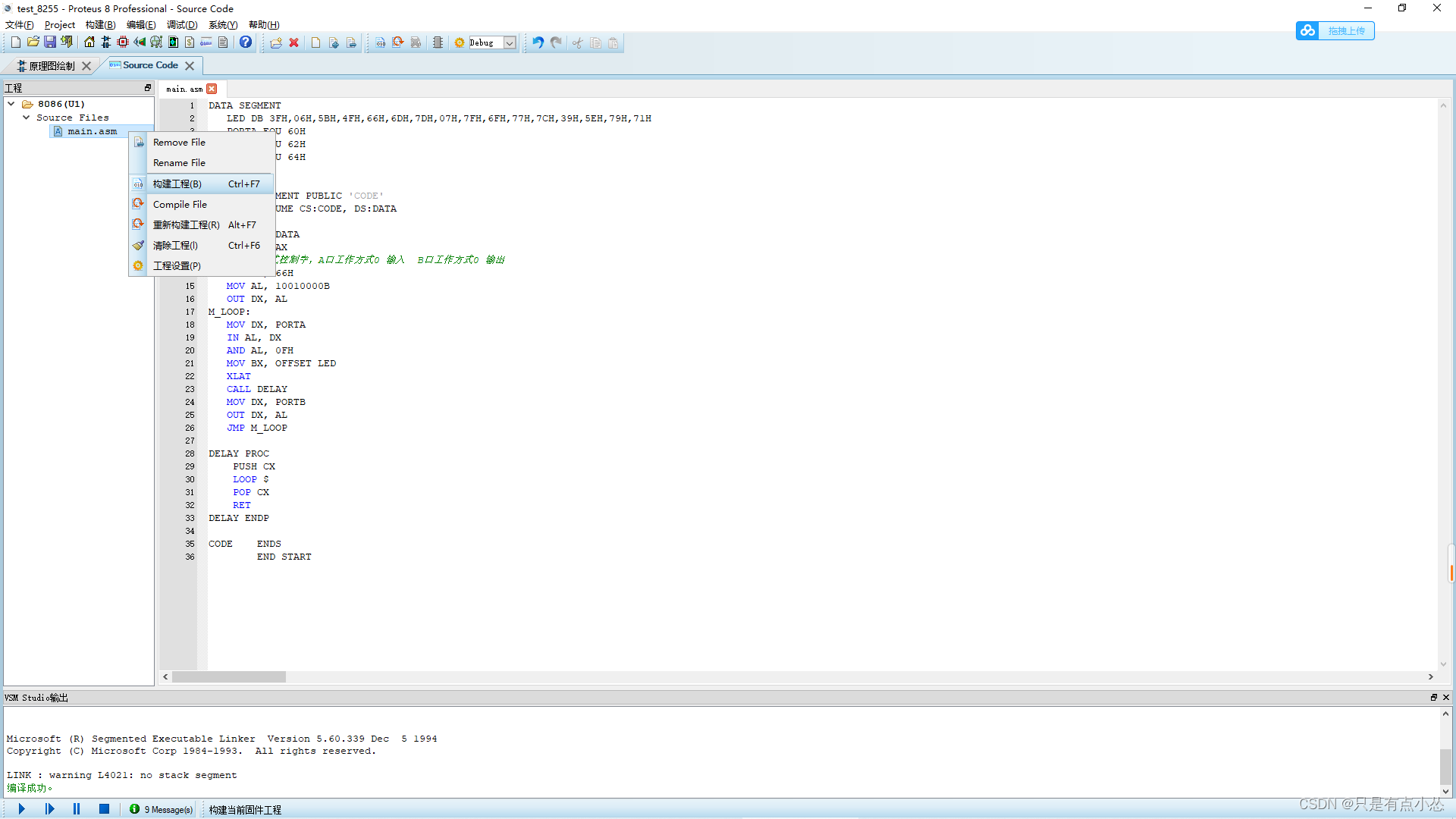

• 这次实验内容根据B站一个老师录制的讲解视频，老师通过导入emu8086编译好的EXE文件到8086中进行仿真，实际上可以在Proteus中直接通过构建工程编译源程序。接口芯片的内容比较复杂，建议先学习完内存读写操作和简单IO接口再来看这部分内容。


微处理器实验4-Proteus+8086+8255仿真

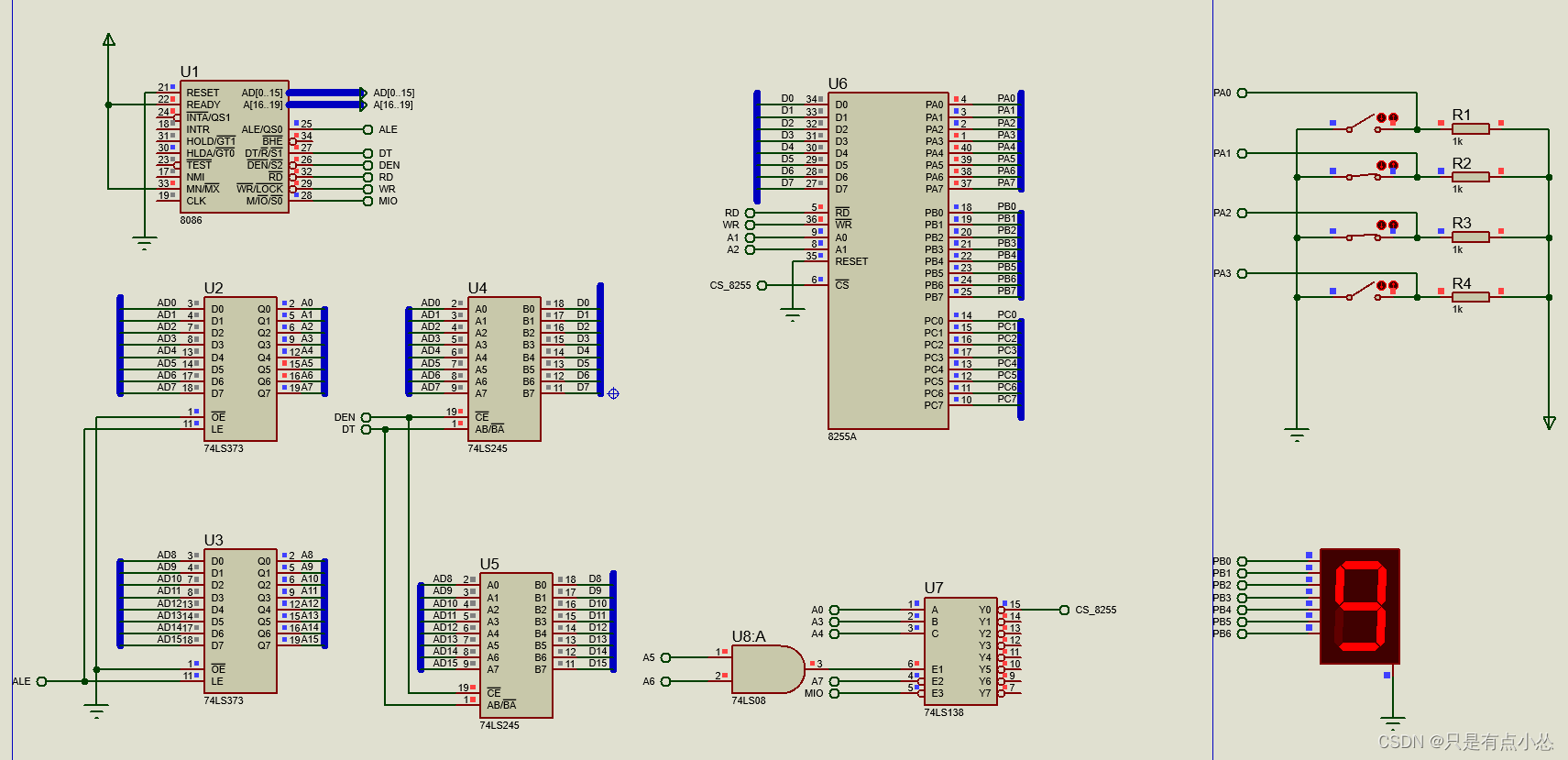

• 实验内容为利用可编程并行接口芯片8255，用PA口读取开关状态输入，译码后在PB口连接的数码管上显示。8255工作在方式0直接输入和输出，一般考试也是直接考这种方式，更复杂的联络和中断可以去查查书。

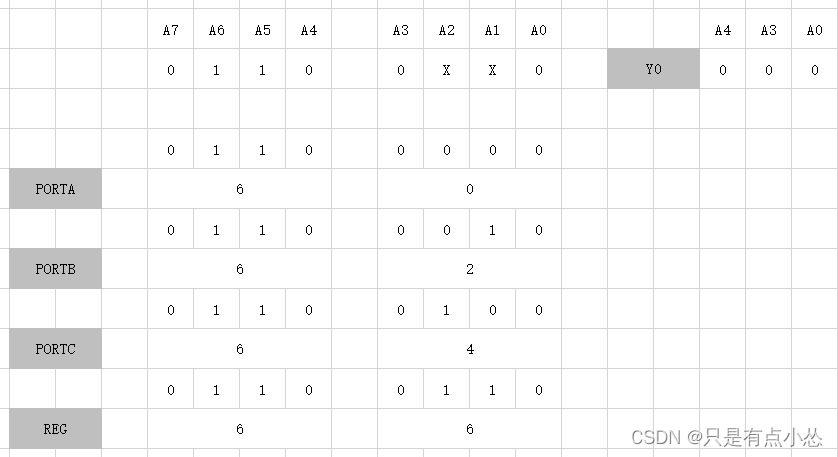

• 端口地址如下所示，当A4A3A0=000时138选中Y0，当A6=A5=1时通过与门输出1，138的E1有效，A7=0时138的E2有效。8255数据线D0~D7接在8086的低八位数据线上，A0=0，8255的A1A0接在A1A2上，用来产生8255内4个寄存器的端口地址。

• 初始化8255的时候首先写方式控制寄存器，端口地址为66H，PA和PB均工作在方式0则D6D5=00，D2=0，PA为输入则D4=1，PB为输入则D1=0。D7=1，PC口未用到设置为0。
• 选取的数码管为共阴极数码管，即公共端接地，7SEG-COM-CATHODE。对应的码表在数据段中定义，使用XLAT直接将开关中的数据比如1001转换为数码管显示中的数字，再通过PB口送给数码管。

DATA SEGMENT
   LED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,77H,7CH,39H,5EH,79H,71H
   PORTA EQU 60H
   PORTB EQU 62H
   PORTC EQU 64H
DATA ENDS

CODE    SEGMENT PUBLIC 'CODE'
        ASSUME CS:CODE, DS:DATA
START:
   MOV AX, DATA
   MOV DS, AX
   ; 设置方式控制字，A口工作方式0 输入  B口工作方式0 输出
   MOV DX, 66H
   MOV AL, 10010000B
   OUT DX, AL
M_LOOP:
   MOV DX, PORTA
   IN AL, DX
   AND AL, 0FH
   MOV BX, OFFSET LED
   XLAT
   CALL DELAY
   MOV DX, PORTB
   OUT DX, AL
   JMP M_LOOP

DELAY PROC
    PUSH CX
    LOOP $
    POP CX
    RET
DELAY ENDP

CODE    ENDS
        END START
