开宗明义
放大区，发射结正偏，集电结反偏
发射结电压为0.7V 时为硅管，0.3V 时为锗管
看大电流流向，流出为NPN，流入为PNP
电流由高电位流向底电位（初中知识）
答案就不很显然了嘛

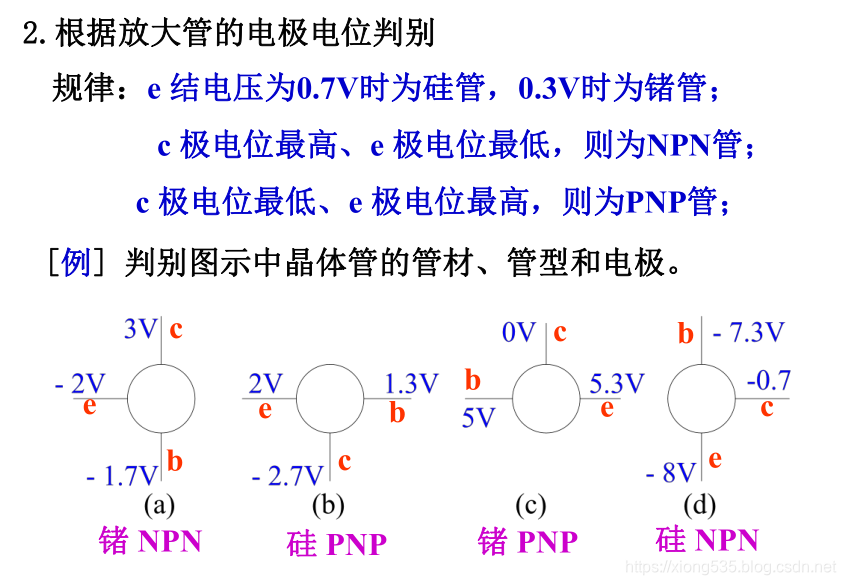

在这里插入图片描述
题目来源于西电慕课
