硬件：RS422基础知识笔记

❤️作者主页：IT技术分享社区

❤️作者简介：大家好,我是IT技术分享社区的博主，从事C#、Java开发九年，对数据库、C#、Java、前端、运维、电脑技巧等经验丰富。

❤️个人荣誉： 数据库领域优质创作者🏆，华为云享专家🏆，阿里云专家博主🏆

❤️个人博客：IT技术分享社区

❤️公众号/小程序：IT技术分享社区 （运营五年）

❤️好文章点赞 👍 收藏 ⭐再看，养成习惯

1、RS422概念

　　RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。实际上还有一根信号地线，共5根线。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。

2、RS422特性：

　　RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）。RS-422的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。

　　RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。在短距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。

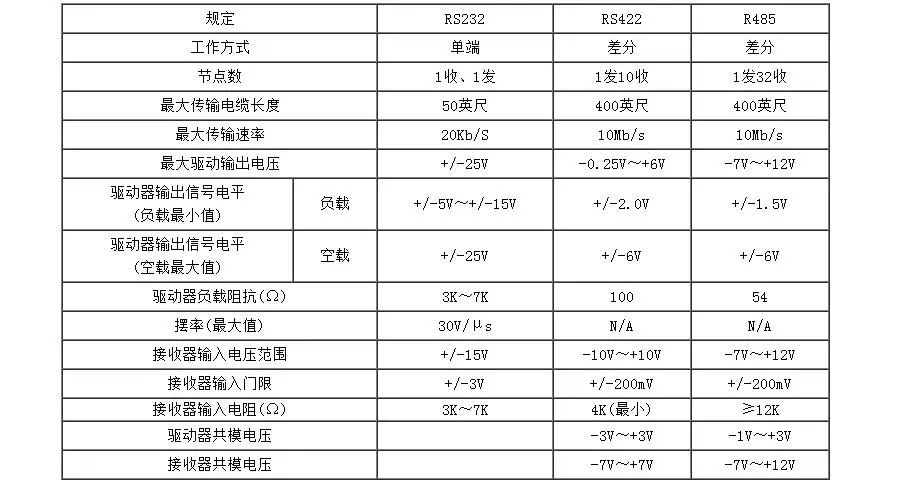

3、RS422有关电气参数：
