OLED显示模块驱动原理及应用
本文以中景园OLED显示模块为例,介绍模块的应用和OLED显示及驱动的基本原理。文中介绍了显示模块、SSD1306驱动芯片以及GT20L16S1Y字库芯片相关技术内容及原理,并加上了作者的理解和应用记录。
一、 模块介绍
1. OLED显示屏基础
显示屏的发光单元是有机聚合物发光二级管,即organic/polymer light emitting diode,简称 OLED。单色屏的一个像素就是一个发光二极管。OLED是“自发光”,像素本身就是光源,所以对比度极高,显示效果很犀利,绝无朦朦胧胧、拖泥带水之感,深受爱好者追捧,可惜当前技术所限,无法大尺寸化,价格也比TFT液晶屏高得多。
OLED分PMOLED、AMOLED两种,PMOLED为无源驱动,AMOLED为有源驱动。本文介绍的模块显示屏为PMOLED。
2. 模块基本信息

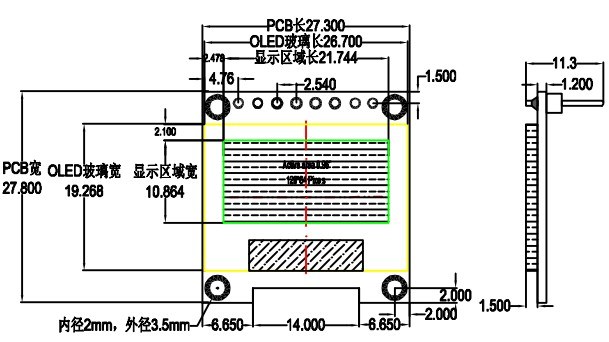

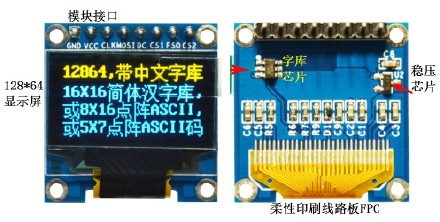

模块外观如图1,型号为QG-2864KLBEG01,尺寸见图2。本模块显示颜色为1/4黄+3/4蓝,但仍属于单色屏,另有“蓝+白”组合色可选。模块接口为8个插针,针脚定义已印在板上,使用串行SPI协议。因为板载稳压芯片U2,模块供电电压可以是3-5V。模块自带中文字库芯片。
3. 模块器件及元件简介
1) OLED显示屏:128*64点阵OLED单色屏。下文简称为显示屏、屏、OLED屏。
2) SSD1306驱动芯片:模块上直接看不到,芯片封装在显示屏背面玻璃基板上。
3) GT20L16S1Y字库芯片:内部固化了8套字符的点阵数据,90%的容量都用来存储中文字库。
4) 接口及电源配置电路:8路插针,板载低压差降压稳压芯片662K。
5) PCB板及若干外围电阻电容元件。模块厂家已做好外围电路,不用再操心硬件电路。
4. 模块电路图

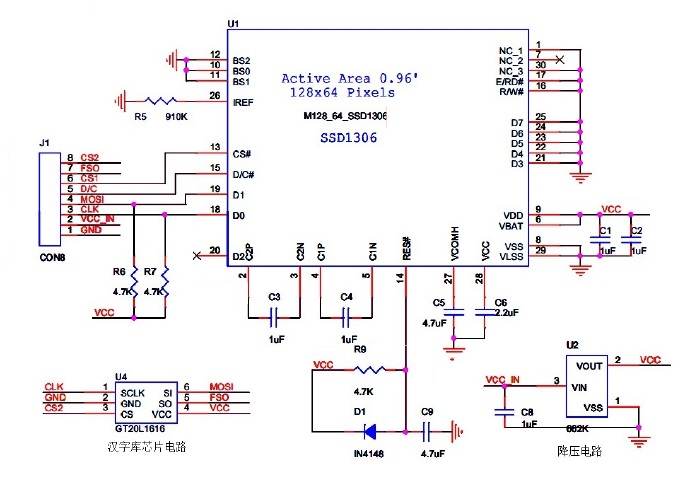

图3、模块电原理图
供电:模块供电输入端为VCC_IN,经U2降压后供U1、U4等电路。OLED屏驱动需要7-7.5V电压,由SSD1306内置电荷泵升压后提供。
接口:SSD1306支持并行、SPI及I2C等串行协议,本模块通过BS0-BS2这三个引脚接地,已设置为SPI协议,与U4汉字库芯片共享SPI接口,工作时通过芯片的片选引脚来区分,读写时应将目标芯片的CS引脚置为低电平。
其他外围电路:R5=910K,设置恒流源参考电流;R6、R7为数据线上拉电阻;RES#接复位电路,其他电路参见驱动芯片数据手册。
二、 显示屏及驱动的电气连接
1. 显示屏尺度及引脚
本模块显示区域尺寸为:宽21.744毫米,高10.864毫米,因此有效显示面积为2.36平方厘米,作为对比,一元硬币的面积为4.9平方厘米,整个模块也仅一个硬币大小,不要被网上放大的图片所误导。就在这2.36平方厘米的面积里,做进了8192个发光二级管,每个发光点就是一个像素,这些点组成了一个“阵列”,因此也叫“点阵”。点阵分成128列,64行,每个像素尺寸仅0.154*0.154毫米,像素间距0.016毫米。进入这种尺度,用微米作单位更合适。
图4.显示屏像素示意图
显示屏有8192个像素,每个发光点都有正负两个电极,全部引出8192*2个驱动电极是不现实的,实际做法是把每列的正极都接在一起引出一个电极,定义为一个段(SEG),把每行的负级接在一起引出一个电极,定义为一个公共极(COM),这样128*64的点阵,只需要引出128个段引脚、64个公共极引脚、一共有192个引脚就可以了。
2. 驱动芯片的尺度及引脚

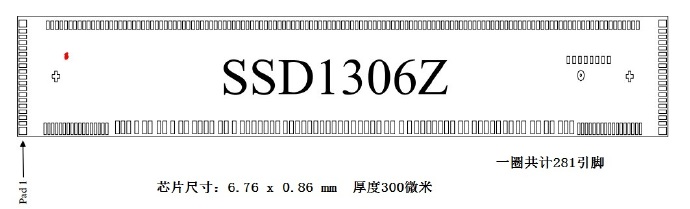

驱动芯片SSD1306尺寸很小,只有6.76X0.86毫米,长条形,四周一圈上有281个引脚,为提高导电率,这些引脚都是镀金的,可能是纯金的,厚度也就几个微米。这些引脚很瘦弱,尺度在30-80微米间。芯片上的几个十字形或圆孔形的对标孔,是安装时与玻璃基板上电极精确定位用的。
281个引脚中,192个引脚就是专门伺候那块屏的,还有30个引脚通过 “柔性电路板”接在本模块的印制线路板上,相关外围器件均已焊接好。仅有4个脚最终通过模块的插针提供给用户:数据、时钟、片选和指令数据脚,简化了使用。其他一些引脚用于供电,还有一些未被使用。
3. COG封装技术
驱动芯片与显示屏的192路“微米”级电气连接,传统PCB布线只能羞愧退场,代之于COG封装技术,即clip on glass,安装时,引脚一一对应后,通过热压方式直接把芯片“粘”在屏的玻璃基板上。这个粘芯片的粘合剂称为ACF,是一种各向异性的导电胶,在垂直方向上导电、而在水平方向绝缘。ACF技术细节不太清楚,但好处显而易见:可以整排引脚涂胶而不用担心电极间短路。

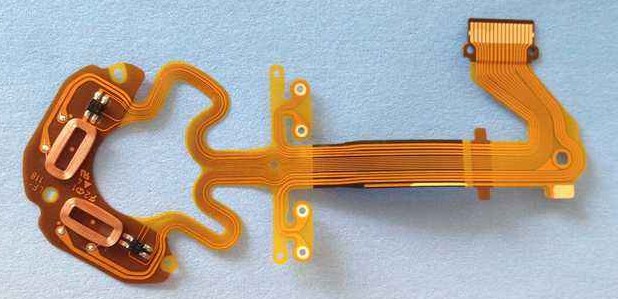

30个控制引脚,是用柔性印刷线路板(FPC)接出来的,FPC的引出端可以做成一个插头,连接到线路板或其他部件的插座上,也可以直接焊接到线路板上。本文介绍的模块就是直接焊接到线路板上的。下图是网上的示意图,并非本模块FPC。
三、 驱动原理及技术要点
1、 驱动技术要点
OLED屏天生丽质,驱动技术功不可没。事实上,材料及工艺缺陷的克服,显示效果的灵活多变,外围电路及操作的简化,全都依赖驱动电路设计。以本模块的驱动芯片SSD1306为例,其技术要点罗列如下,相关内容在文中各处详细介绍。
1) 行列式点阵扫描驱动:矩阵显示屏动辄上万像素的分辨率,除扫描驱动,别无选择。
2) 像素恒流驱动:OLED发光亮度与驱动电流有较好的线性关系。而电压与亮度呈幂级数关系,控制电路不易实现。
3) 预充电技术:因寄生电容影响,OLED屏各像素点亮不同步,预充电技术解决此问题。
4) 预放电技术:各像素寄生电容电压不一致,电压过高会造成恒流驱动时无法准确控制其亮度,造成显示屏亮度不均匀。
5) 反向抑制技术:行列电极公用,会导致交叉效应,功能薄膜相连造成临近像素串扰,交叉和串扰效应会导致暗点发弱光,影响对比度。解决办法是加上反向电压来抑制。
6) 电荷泵技术:OLED面板恒流驱动时需要7-15V电源,电荷泵是一个升压电路。
7) 帧同步写入技术:该技术防止外部MCU写入数据速度滞后于帧频而造成一屏显示内容被撕裂的情形。
8) 多种显示方式:部分显示、顺序或隔行显示、行列倒置、256级对比度控制、水平及垂直滚动显示、写入换行次序定义等,均有专门操作指令,支持丰富的显示效果需求。
当然,驱动芯片技术远不止上述所列,上述技术可帮助我们理解及应用模块。
2、 点阵屏扫描驱动的基本原理

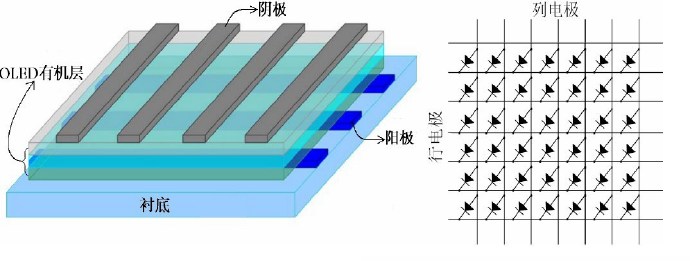

图7、显示点阵示意图
点阵屏像素按128列X64行组织,每一行128个像素单元的阴极是连接在一起,作为公共极(COM),每一列64个像素单元的阳极也连接在一起,作为一段(SEG)。行列交叉点上的LED就是一个显示单元,即一个像素。要点亮一个像素,只要在该像素所在列电极上加上正电压、行电极接地。同样,要驱动一整行图像,就需要同时把128列信号加载到列电极上,把该行行电极接地。该行显示时,其他63行均不能显示,其行电极应为高电平或悬空。
可见,整屏的显示,只能分时扫描进行,一行一行的显示,每次显示一行。行驱依次产生低电平扫描各行,列驱动读取显示数据依次加载到列电极上。扫描一行的时间称为行周期,完成一次全屏扫描,就叫做一帧。一般帧频为大于60,因此人眼观察不到逐行显示。每行扫描显示用时叫占空比,占空比小,为达到相同的显示亮度,驱动电流就大。SSD1306段驱动最大电流为100uA,当整行128个像素全部点亮时,行电极就要流过12.8mA的电流。
3、 OLED工艺问题及解决技术
OLED工艺上存在两个问题,一个是寄生电容,第二个是“单元串扰”。
先分析寄生电容的影响。一个像素的等效电路为一个发光二极管和一个电容并联,这个电容不是真正的器件,而是寄生电容,其容量约在22PF左右。一般要点亮一个OLED二极管,需要在阳极和阴极间加上大概4V左右的电压,这个电压叫开启电压,与制造材料有关。但寄生电容的存在,电源先要对电容充电,两端电压达到或超过二极管的开启电压后,二极管才会点亮。

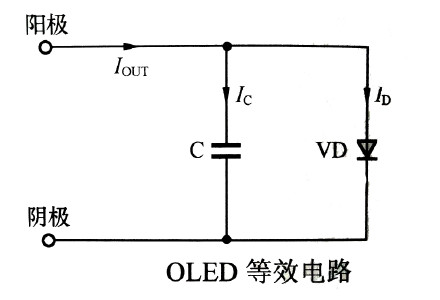

图8、显示单元等效电路
寄生电容的存在,一是造成显示反应速度变慢;二是造成屏幕亮度不均,其原因是各寄生电容内电压不一致。AMOLED屏驱动电路解决办法是“预充电”,即对面板上所有寄生电容进行预充电,充到略低于二极管开启电压,当驱动信号到达时,无需等待即可点亮。PMOLED驱动电路的解决办法分3步走,不管电容原有电压高低,先全部放电,再统一充电到相同电压,最后加显示驱动信号。
第二个问题是“单元串扰”,即一个像素加载驱动电压或电流点亮,感应电压造成隔壁像素甚至同行同列像素微弱发光,这是OLED平面工艺的胎病,只能在驱动技术上动脑筋。解决办法是“反向抑制”,即对当前不显示的所有行加上反偏电压,即行电极(COM)加正电压Vcomh,当列电极驱动信号为0时,列电压接地,反压就是Vcomh。当列电极驱动信号为1时,列电极处于恒流驱动,列电压约在4V-Vcc间,此时反向抑制电压较小或接近于0,但不管反压大小,都能确保感应电荷及时被反压旁路掉。Vcomh可通过指令调节为Vcc 的0.65、0.77、0.83倍。
4、 行周期中的段驱动信号分析
有了上面的分析,就不难理解驱动芯片SSD1306数据手册中的“段输出波形图”。该图描述的是扫描某一行时,加载到列电极上的“段信号”波形。

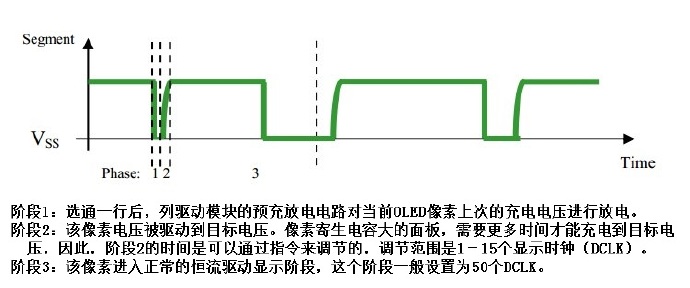

图9、列(段)驱动信号3阶段
信号分成3个阶段,分别是放电、充电、恒流驱动,如上图标注1、2、3所示,每个阶段驱动信号的类型是不同的,时间长短也不同。因而其电路也较复杂,见图10所示。
阶段1:放电阶段,行列电极均接地,电容两端同电位,电容放电。放电时间可以通过指令调节,这跟电路内阻、电容大小有关,SSD1306默认为2DCLK。
阶段2:充电阶段,行电极接地,列电极接到一个略小于二极管开启电压的固定电压端进行充电,充电时间也可以通过指令调节,SSD1306默认也是2DCLK。
阶段3:充电结束后进入恒流驱动阶段,这个阶段持续50DCLK。需点亮像素被恒流源持续驱动,截止像素的列电极接地。
驱动电流从0-100uA分256极可调,调节电流就是调节亮度,不支持单个像素的灰度显示。

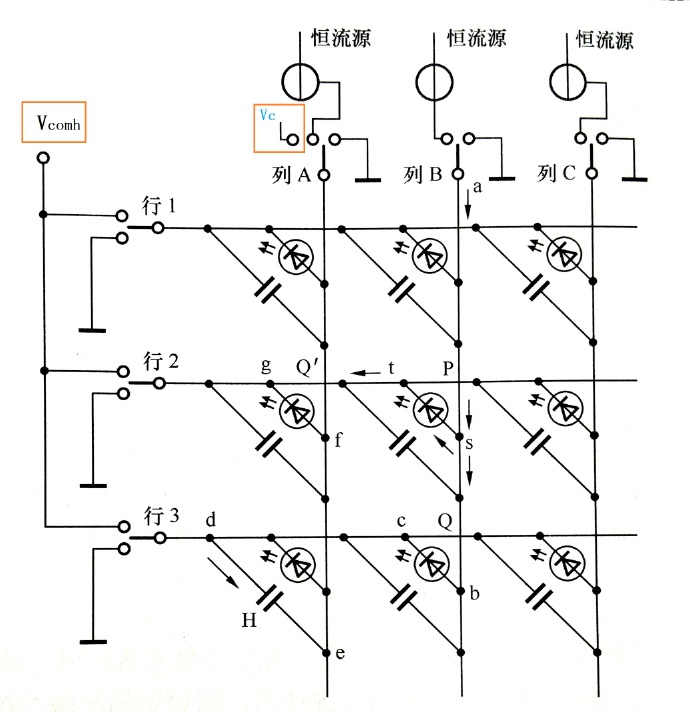

图10、驱动示意图(图片来源:OLED显示驱动及原理)
非扫描行的行电极接Vcomh时,各像素反偏,感应电被及时释放,就不会出现串扰现象。
假设帧频为100HZ,扫描一帧的时间就是10ms,一帧包括64行,每行扫描用时即行周期就是156us,每个行周期又分成54个显示时钟(DCLK),每个显示时钟为2.9us,预放电、充电都是占2个DCLK,为5.8us。DCLK可通过调节“振荡频率”及“分频因子”来调整,从而也调整了帧频。
四、 GDDRAM与OLED屏的对应关系
1. GDDRAM的作用
GDDRAM用于存储显示数据,用户通过MCU把数据写入RAM,同时向SSD1306发送相应的显示命令,驱动芯片会按用户指令要求自动进行逐帧扫描显示。与OLED屏128X64像素点阵对应,1个像素对应1个存储bit,因此 SSD1306驱动芯片内建1024字节的SRAM。
2. GDDRAM的逻辑结构
GDDRAM的逻辑存储结构是按页来组织的,相应地,OLED屏像素点阵空间也把每8行组织成1页,但128个列不作划分。整个显示区域(存储空间)被划分成8个“页”,每页8行、128列,每页对应128个字节,每个字节按竖向排列的,低位在上,高位在下,下图是第2页的存储映像示意图。

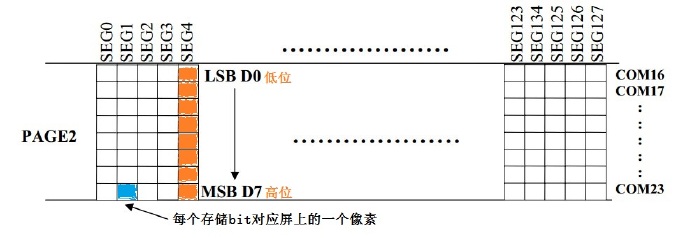

图11、页的存储结构示意图
“页”的划分是方便于显示字符图形,一页8个像素的高度可以显示一个ASC字符,两页合起来16个像素高度,正好可显示一个16X16像素点阵汉字。这样写数据就很方便,如要显示一个5X7尺寸的ASC字符,可连接写5个字节。要显示一个16X16的汉字,就需要在2页上分别写16个字节。如果字节的各位横向排列,每一个字节都要定位,无法连续写入。
3. 驱动电路细节
然而,GDDRAM与屏点阵的映像关系不是固定不变的,两者之间的桥梁就是驱动电路,依赖对操作指令的硬件译码,驱动电路提供了灵活的显示方式。理解驱动细节是理解多数指令的关键。SSD1306数据手册给出的驱动逻辑图较为简单,结合逻辑图及指令可分析驱动的一些实现细节。

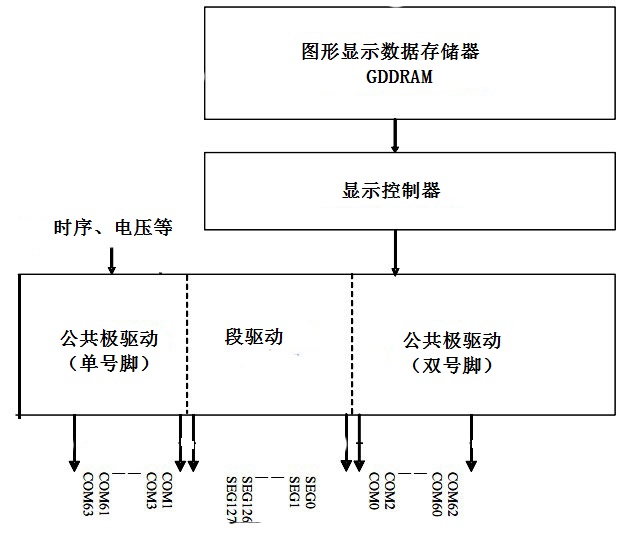

图12、驱动电路功能逻辑示意图
行(公共极)驱动:行驱动产生周期性脉冲,负责逐行扫描。扫描顺序既支持从COM0到COM63的正向扫描,也支持从COM63-COM0的反向扫描。从上图可见,行驱动是分成两部分的,可实现逐行/隔行、顺序/交叉等不同的扫描方式。
列(段)驱动:段驱动加载SRAM中当前行的128列显示数据,通过图10所示的切换开关,先后切换到放电、充电及恒流驱动的输出电路上,完成一行的扫描周期。同行驱动一样,0-127路段信号既可以顺向加载,也可以反向加载。
行、列驱动的正/反方向扫描或加载设计,可以很方便地让用户实现显示内容的变换:行列同时反向,显示内容倒置,即旋转180度;仅行或仅列反向,显示内容在行或列方向上镜像。旋转90度是做不到的,除非在软件中重组整个SRAM的映像。
驱动电路还能显示部分行,而屏蔽掉另一部分;当然也能有选择地加载SRAM中的数据。
五、 SSD1306的指令系统解析
1. 指令表
有了前述显示驱动电路的原理分析,就不难理解SSD1306的指令。指令一共有23条,按功能分为五类。这些指令长短不一,短的为单字节指令,最长的为6字节指令。下面举例说明指令的格式:
第1条指令是一条亮度控制指令,格式为81,A[7:0],有2个字节,第一个字节为81H,第二个字节表述为A[5:4],是一个用户自定义参数的字节,其中A仅表示本条指令的第1个参数字节,如果是第2个参数字节则用B表示,注意这个A、B不是16进指令数值;[5:4]表示该字节的第5、第4位,这两位是可以设置参数的,该字节的其他6位取值需要查指令表,可能被明确定义为0或1,也可能取值无关(用*表示)。
SSD1306指令表:
指令类别 | 指令名称 | 指令代码(H) | 指令作用简介 |
一 基础指令 | 1. 亮度控制 | 81,A[7:0] | 参数A[]可设置256级亮度 |
2. 全显开关 | A4/A5 | A4正常显示,A5点亮全部像素 | |
3. 反白开关 | A6/A7 | A6正常显示,A7反白显示 | |
4. 显示开关 | AE/AF | AE关闭显示,AF打开显示 | |
二 显示滚动 | 5. 水平滚动 | 26/27,00,B[],C[],D[],00,FF | 26水平右滚,27水平左滚 |
6. 双向滚动 | 29/2A,00, B[],C[],D[],E[] | 垂直+水平右/左滚动 | |
7. 关闭滚动 | 2E |
| |
8. 启动滚动 | 2F |
| |
9. 垂直滚动区域 | A3,A[],B[] | A[]区域锁定不动,B[]区域滚动 | |
三 地址设置 | 10. 起始列地址低 | 00~0F | 2个4位合成一个字节作为列指针,页模式下指定显示内容的列位置 |
11. 起始列地址高 | 10~1F | ||
12. 地址模式 | 20,A[] | 3种模式:页,水平,垂直 | |
13. 列(起止)地址 | 21,A[],B[] | 水平或垂直模式时,指定行列起止地址来描写一块连续写入存储区域 | |
14. 页(起止)地址 | 22,A[],B[] | ||
15. 页起始地址 | B0~B7 | 页模式下,指定要写入的页 | |
四 硬件配置 | 16. 显示起始行 | 40~7F | 从RAM中哪一行起读取显示内容 |
17. 段重映像 | A0/A1 | A1:列显示次序反向 | |
18. 行扫多路系数 | A8,A[] | 设置只扫描哪些行(16~64) | |
19. 行扫方向 | C0/C8 | C8:行扫描次序反向 | |
20. 行扫偏移 | D3,A[5:0] | 公共极(垂直)方向移动A[]行 | |
21. 行扫配置 | DA,A[] | 4种组合,再结合行扫方向有8种 | |
22. 升压泵开关 | 8D,A[] | 打开或关闭内置升压泵 | |
五 时序设置 | 23. 时钟分频 | D5,A[] | 16级振荡频率及16级分频设置 |
24. 充放电周期 | D9,A[] | 16级充电、放电周期设置 | |
25. Vcomh反压 | DB,A[] | 3级反向截止电压设置 | |
26. 空操作 | E3 |
|
上表中,指令名称作了意译处理,并对指令功能作了简单的描述。具体用法、参数含义可查阅数据手册。
2. 初始设置及基本操作类指令

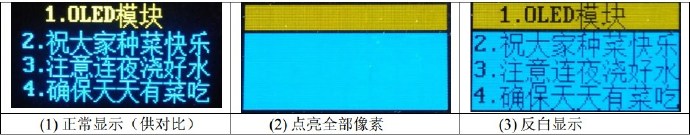

上表中,基础类指令及时序设置类作用及原理多在前文中述及。第2条“全显开关”可用以测试全屏像素。第22条打开SSD1306的内置升压泵后,可将5V电压升到7.5V供OLED显示屏使用。第23-25条跟屏的生产批次有关,出厂后厂商会提供建议参数。
3. 地址设置类指令
要在屏上显示字符,首先要指定位置,这个位置就是“地址指针”,分成行指针和列指针。列指针可以128列中随意选定,但行指针不能指定0-63的任意一行,只能按“页”指定。地址模式是指连续写入数据的方式,分为“页、水平、垂直”3种不同的地址模式。
“页地址模式”可以本页内连续写入字节,需发送的指令顺序为:确定模式、确定页指针、确定列起始地址指针(依次为上表第12、15、10、11行指令),然后就逐个字节连续写入。“页地址模式”下既可以写整行,也可以在该页的任意一列起写1到多个字符,是最灵活的写入方式。

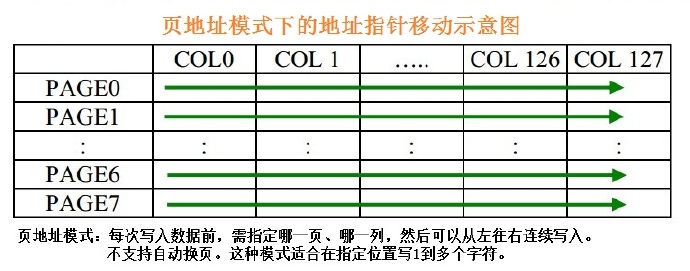

图13、页地址模式的指针移动示意图
“水平地址模式”与“垂直地址模式”,可以在整个屏中划出一块行列区域,然后连续写入数据。指定该区域需要4个指针:页起始、页结束、列起始、列结束,分别通过第14、13条指令来实现。指定后整块区域可连续写入,水平模式是“写完一页再写下一页”,垂直模式则是“写完一列再写下一列”,但不管是水平还是垂直模式,还是按页的结构来组织字节的。
图14、水平地址模式的指针移动示意图

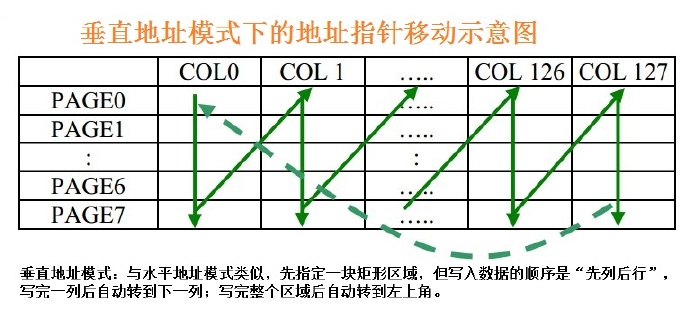

图15、垂直地址模式的指针移动示意图
4. 硬件配置类指令
这类指令的功能表述最不清楚,实际上跟滚动操作一样,都是对灵活显示的支持。
1) 第18条:行扫描多路系数

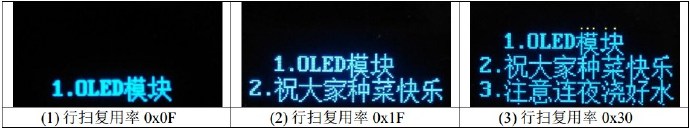

这个指令让驱动电路只扫描一部分行,系数N可以设置为15-63,对应可扫描16-64行。下图分别是扫描16行、32行、49行的效果。扫描行越少,帧频就越高,亮度也就高。

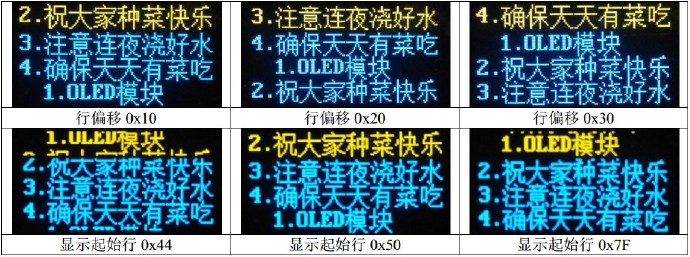

2) 第16条:显示起始行、第20条:行扫偏移
这两条指令的显示效果类似,只是驱动内部实现不同。行扫描偏移是通过重构COM电极输出来实现,而起始行设置是RAM读取地址的偏移来实现。

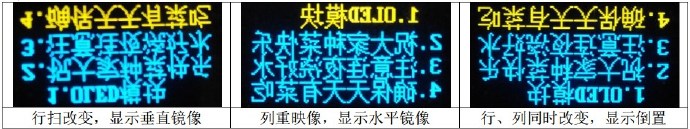

3) 第17条:段重映像,第19条:行扫方向
4) 第21条:行扫配置
本条指令最复杂,参数A[5:4]包括2个开关,A[4]为是否奇偶配置COM,A[5]为是否左右交换配置COM。这个需要结合图10来理解,SSD1306的64个COM电极,并非按0-63的自然顺序连接到显示屏,而是分为左右两组,左边一组为奇数电极,右边为偶数电极。所谓左右,是指这个逻辑图而言,这些COM极反映到屏上就是行,左右也就变成上下了。

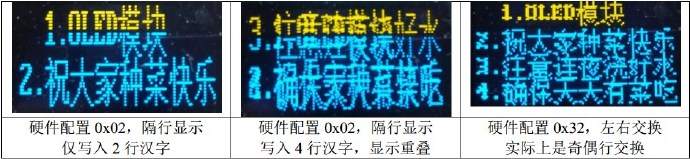

当A[4]=0时按顺序配置COM极,显示数据发送到奇数行显示,结果造成“隔行显示”效果,如下图1,2行汉字就可满屏。继续读取数据,就发送到偶数行上屏,奇偶显示重叠就无法看清,如图2。当A[4]=1时按替换方式配置COM电极,数据一奇一偶交替上屏,显示正常。
A[5]是COM左右交换配置开关。当A[5]=0为禁止COM左右交换,相当于正常显示。A[5]=1为允许COM左右交换,结果得到下图3的显示效果,这个图让人费解。看数据手册还以为2组COM可以整体交换,这样显示效果就是上2行汉字与下2行汉字整体交换位置,但事实上是相邻奇偶行交换,即1234……交换为2143……,暂未发现这种交换的实用价值。
行扫配置可以和行扫方向配合使用,这样就有8种组合,手册上有一堆示意图,让人头晕目眩。
5. 滚动类指令

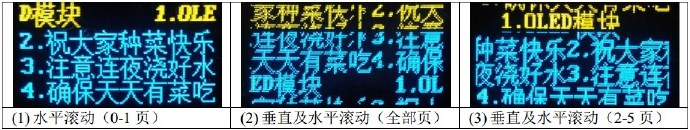

所谓滚动,就是“循环移动”,包括水平方向滚动和水平垂直同时滚动,但没有单独的垂直滚动。滚动时可以向左也可以向右。滚动时可以单行内容滚动,也可以指定部分区域的内容滚动。从指令中“关闭滚动要恢复原数据需要重写”来看,滚动实现的内部操作可能是直接修改DDRAM相关单元的数据。
图片中的字体在滚动时出现重影,并非OLED显示迟滞,而是拍摄设备的曝光时间不够所致。另外,发送行扫描相关指令后,显示效果直接发生变化,但发送列重映像指令,显示并不变化,需要重写数据。
本文主要介绍了OLED屏的显示及驱动原理,在理解原理的基础上,就可以比较充分地理解驱动相关指令。汉字库原理、应用及相关例程待后续介绍。
