基于STM32的拟辉光管时钟设计与制作

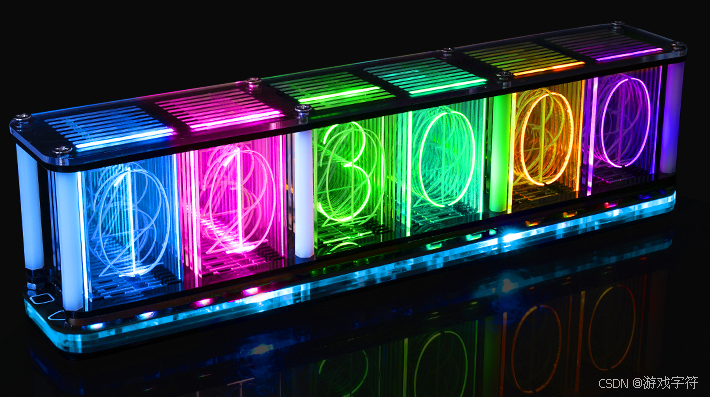

       随着电子复古潮兴起,拟辉光管时钟以兼具怀旧氛围与现代科技感的特质受爱好者青睐。传统辉光管时钟因稀有、高压驱动等局限难普及,本项目旨在利用现代电子元件模拟辉光管显示效果,打造安全、易制且具观赏性的桌面时钟,融合计时精准性与独特视觉呈现。也是电子爱好者,闲暇时玩乐的一件趣事。

        整个制作之初,也是偶然在电影中看到过辉光管的时间显示,本身有一种复古,但是又不失科技感的让人眼前一亮的高级感,因此也尝试自己制作一款模拟辉光管的彩色多变时钟显示,以作为摆台装饰用。以下就简要介绍整个制作过程。

硬件设计

  1. 数字显示材质。使用亚克力透明材质,设计好数字模组可在淘宝上加工,加工需用激光蚀刻,慎用刀具雕刻,激光蚀刻数字圆滑精细,雕刻粗糙,视觉感官较差。

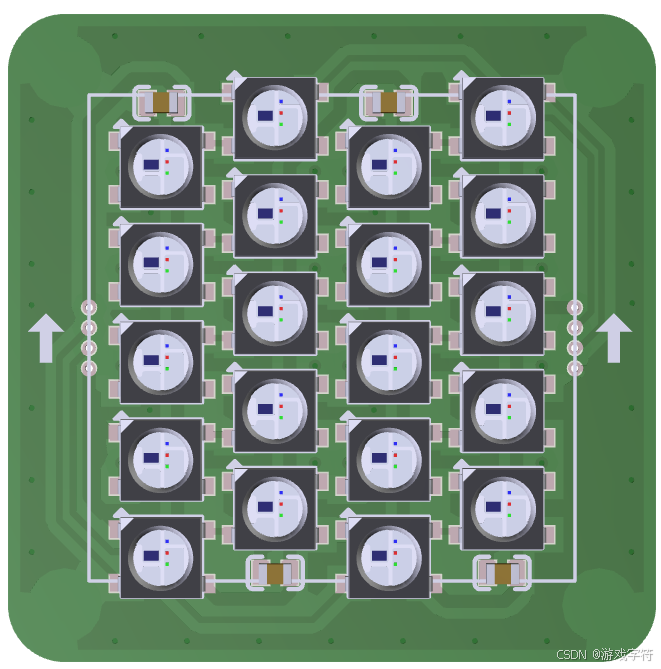

  2. 灯珠选择。选择SW2812B作为灯珠,此灯珠包含独立控制器,单总线控制,级联方便,256等级控制,1600 万色,色彩明亮,成本低,具有较高实用价值。每组数字由0~9共10个数字组成,每个数字需2个灯,因此6组数字需120个灯。
  3. 单片机选择。这里选用的STM32F103C8T6作为控制器,此单片机,主频高,外设丰富,价格低。当然可用其他类型单片机,但是主频需较高,否则显示时会有频闪。
  4. 时钟芯片选择。时钟芯片关系到时间的准确性,这里采用DS3231M作为时钟芯片,此芯片计时精度可达 ±5ppm,相当于每天 ±0.432 秒,能够为系统提供精准的时间基准,满足对时间精度要求较高的应用需求。
  5. 其他部件选择。配备3个独立按键,可调整时间与切换显示模式。配备红外遥控IRM-56384接收器,方便遥控调整时间与显示切换。配备EEPROM芯片AT2402存储显示模式等参数。配备光敏传感器,根据环境光照度,自动调整显示亮度。



本文首发于DF创客社区,作者:422234 原文链接:http://mc.dfrobot.com.cn/thread-297160-1-1.html 下载附件3D打印机 硬件和其他零件: Arduinonano(主要用atmega328P)自己画的主板,这样更好安装; WS2812灯盘:使用3535封装的灯点,不然塞不到管里面; R8025时钟模块主要用来计时,保证时钟断电之后还会有时间; JDY-16蓝牙模块可以用于手机控制; 3D打印零件 按键和按键帽 玻璃管 木板(3D打印替代也可以) 铝壳(3D打印替代也可以) 制作过程: 1.制作灯管: 首先需要制作亚克力灯片,实验室没有激光雕刻机,这部分直接找淘宝激光雕刻的。主要把每个数字刻在50*20*2mm的亚克力片上,每个数字各6片,下面是淘宝做好的图: 然后在底下打上光,神奇的事情就发生了! 可以看到数字可以在白天很清楚的看到。 管的其他部分是使用3D打印机打印的材料,打印文件可以在附件之中找到。 打印完之后使用砂纸打磨,然后喷上黑色的漆就可以了,然后将LED灯板,小LED灯板是用探针来和底座连接的,用来供电和传输信号,灯板底下还有2个磁铁来和底座吸附。 然后将玻璃管用胶水粘一起就组装完一根灯管了成品图: 底下的层纹没有处理好,仔细看还是可以看的出来的,制作6根这样的管就可以显示时:分:秒。 现在时钟连接上主板就可以正常工作了,但为了更加的美观需要制作底壳。 2.底壳制作: 时钟的外壳是用黑色的铝合金是钣金折弯的,淘宝找商家做的,木板是用实验室雕刻机雕刻的,具体的模型在附件中都有,在文件中查找。 木板和铝壳是用一个3D打印件固定的,主要就是装饰一下底壳,藏一下线路。 这是完成的样子,可以看到时钟已经非常完美了,看着很简约! 这是时钟主板的原理图,因为蓝牙还没有完成,因此这里发的固件和PCB文件都是非蓝牙版本的,附件中有PCB文件。 程序:由于代码比较多,因此直接放附件里面了。 照片和视频演示: 首先来几张美图: 虽然是磁铁固定,但是很牢固,倒着也没问题,充电宝就可以供电。 完整功能演示视频: 这就是本次制作的Gixie Clock,希望大家喜欢。
辉光时钟全套开源资料 PCB 源码 51单片机 STC89C52 DS1302时钟芯片 IN14辉光管 【舸轮综合船舶工作室】出品 欢迎关注b站up主:舸轮综合船舶制造 查看更多资源及教程 不保证没错误,本工作室不为使用此套开源资料造成的任何后果负责! IN14辉光钟 PCB文件及程序源码说明 版本V1.1 除了右边有一个8550外,PCB中几乎所有的三极管型号均为13001 7805最好加一个微型的散热器,实测发热较大 NE555只是拿来闪烁冒号的,不是升压的,需另外配升压板 NE555右上方那个R 500k阻值具体是多少需要试,这个阻值决定了冒号的闪烁频率 闪烁的冒号(氖泡)从板子左下角的两个2pin分别接入,切记不可并联后接入 PowerRealy是一个继电器,是用来控制升压模块通断的,封装是典型黄色的HK信号继电器 继电器左边的两个接口,标有- S +的是红外热释探头的接入口,实现人来自动开,可在-和S之间再并联一个自锁开关可实现手动开关,另一个是-IN+是电源输入,参考电压12v,电流约0.2A 单片机左边的2pin接口是升压模块电源接口 调时按钮是KEY1 KEY2 R4 R2 R7 R1是四个8路排阻,排阻有小白点的一端对准焊盘正方形的一端 板子下方中间的+HV-是升压模块输出接入点 其左边的Out+分别接4个辉光管的阳极 为了节省板子(偷懒)没有采用常规的74HC573锁存器一组一组扫描着输出,而是采用每个引脚专门控制一位,但引脚刚好又差了一个,无奈就加了一个573,把变化最小的第一位数字和调时按钮接在上面 左上角的2032BAT是接纽扣电池的,能够实现掉电走时,但我不知为何没成功 现在程序还不是很完善,有一些bug,已知的有:在整点时小时位会延时1分钟,比如从20:59到21:00时会先跳到20:00然后一分钟后才会变为21:01,调时时有时候小时那边会一直在十内循环,不管他直接多按几轮一般能出来,调分时有时会只有个位动,好像这时候只能重启了。 焊接时一定要注意三极管引脚之间别短路了! 焊接时一定要注意三极管引脚之间别短路了! 焊接时一定要注意三极管引脚之间别短路了! 即使看着没短路也要用万用表打一下以防万一,Protel自带的三极管封装为什么引脚焊盘之间距离如此感人我也不知道 四组Out-(注意最右边那三个是一组,最左边从Q25和Q26中间引脚引出的两个引脚也是一组)各自接什么参照网上的51单片机引脚定义再对照下表:(左边第一位代表从左往右第几个辉光管,第二位表示此辉光管对应引脚的数字,右边表示单片机的对应引脚) 11 P22 12 P23 20 P34 21 P06 22 P07 23 P21 24 P20 25 P17 26 P30 27 P31 28 P32 29 P33 30 P03 31 P04 32 P02 33 P01 34 P05 35 P00 40 P16 41 P35 42 P36 43 P37 44 P10 45 P11 46 P12 47 P13 48 P14 49 P15
