#教你从零制作拟辉光管时钟#

已于 2022-12-05 16:28:51 修改
阅读量1.1k 收藏 6
点赞数 2
文章标签： 硬件工程 单片机 物联网 c语言 嵌入式硬件
于 2022-10-11 12:46:28 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_51925922/article/details/127260385
版权

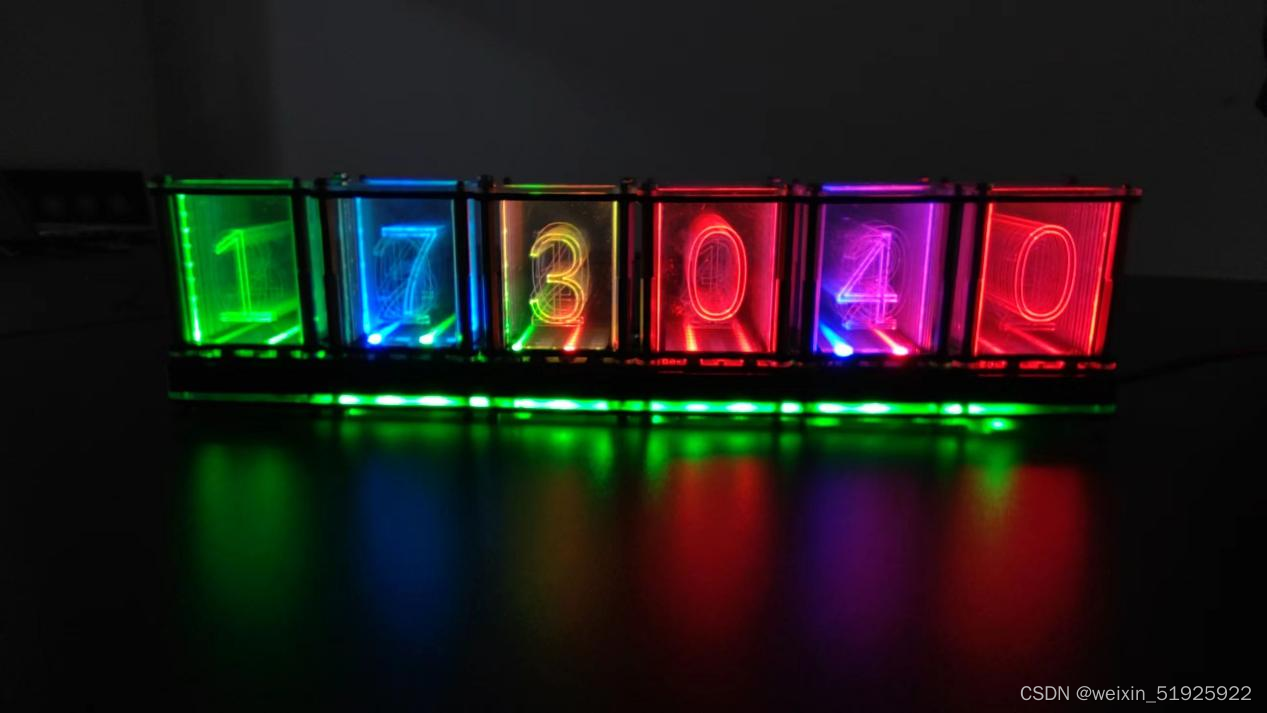

本文是一篇详细的自制拟辉光管时钟教程，涵盖了从电路板设计、物料清单、结构设计、组装过程到程序设计的全部步骤。使用Esp8266控制器、PCB灯板和ws2812灯带等材料，通过Arduino开发环境进行程序设计，最终完成创意时钟的制作。
摘要由CSDN通过智能技术生成

#制作电路板

#设计制作

方案确定后，即可展开制作，制作之前先来看一下制作拟辉光管时钟所需的物料

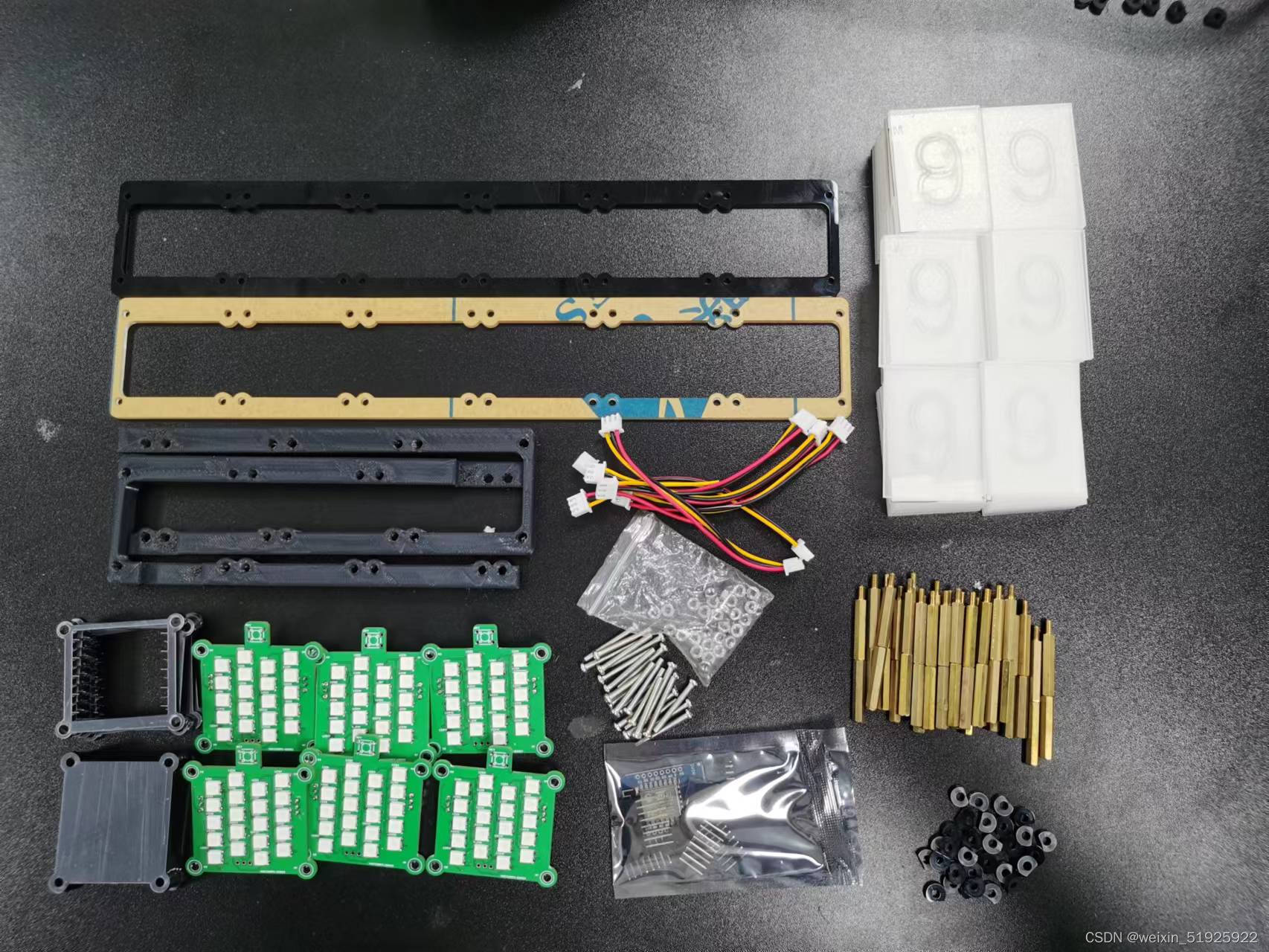

物料清单：

Esp8266控制器 *1

PCB灯板 *6

ws2812灯带 1条

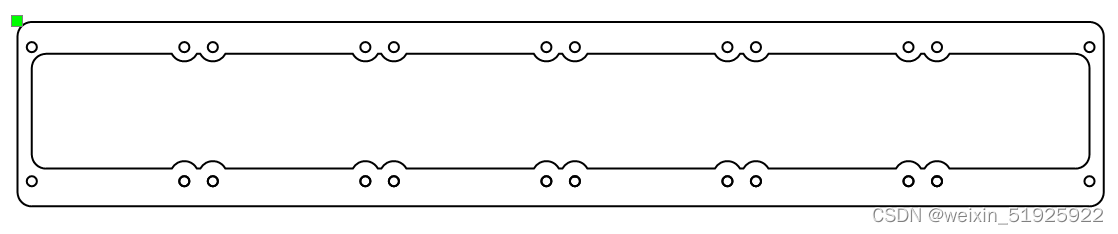

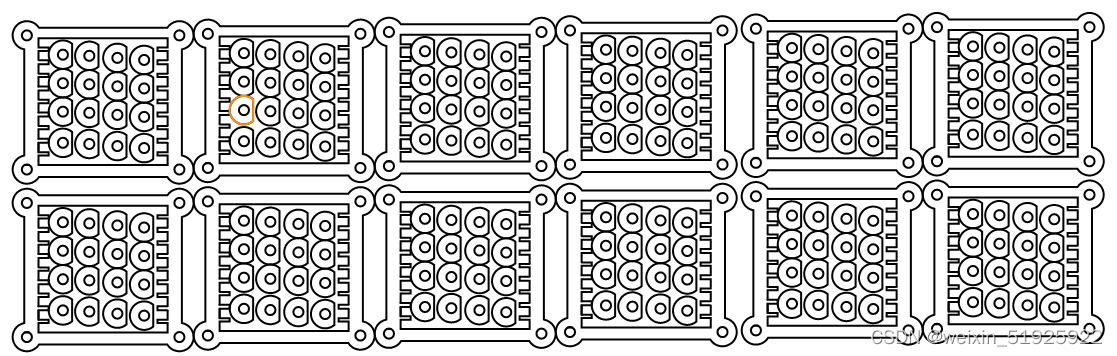

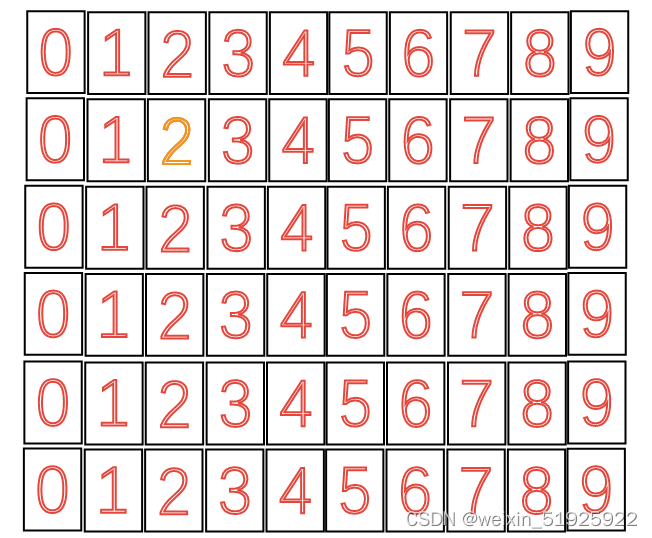

50*30mm透明亚克力板 *60

激光切割亚克力边框 *2

导线若干

数据线 1条

铜柱50mm *24

M3*25mm螺丝 *24

M3螺母 *24

#结构设计

#电路设计

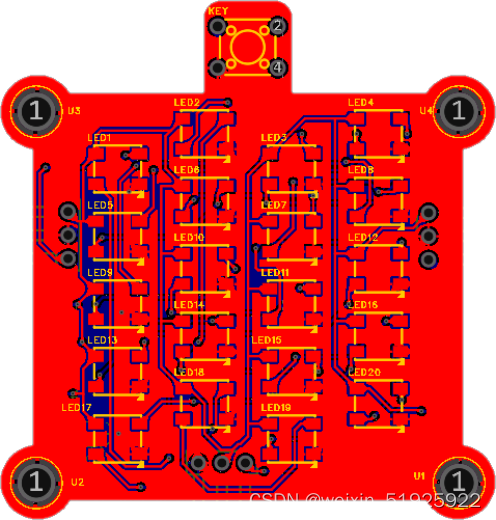

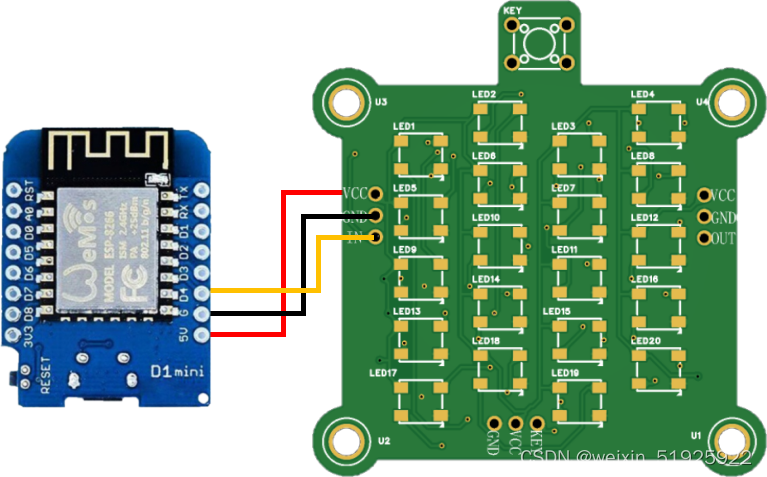

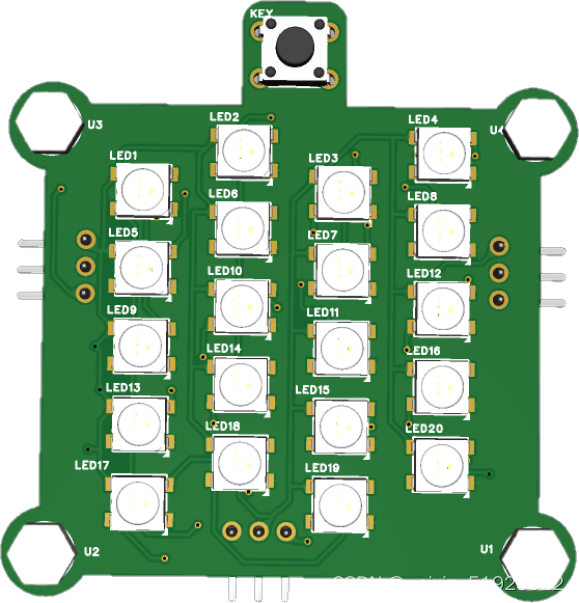

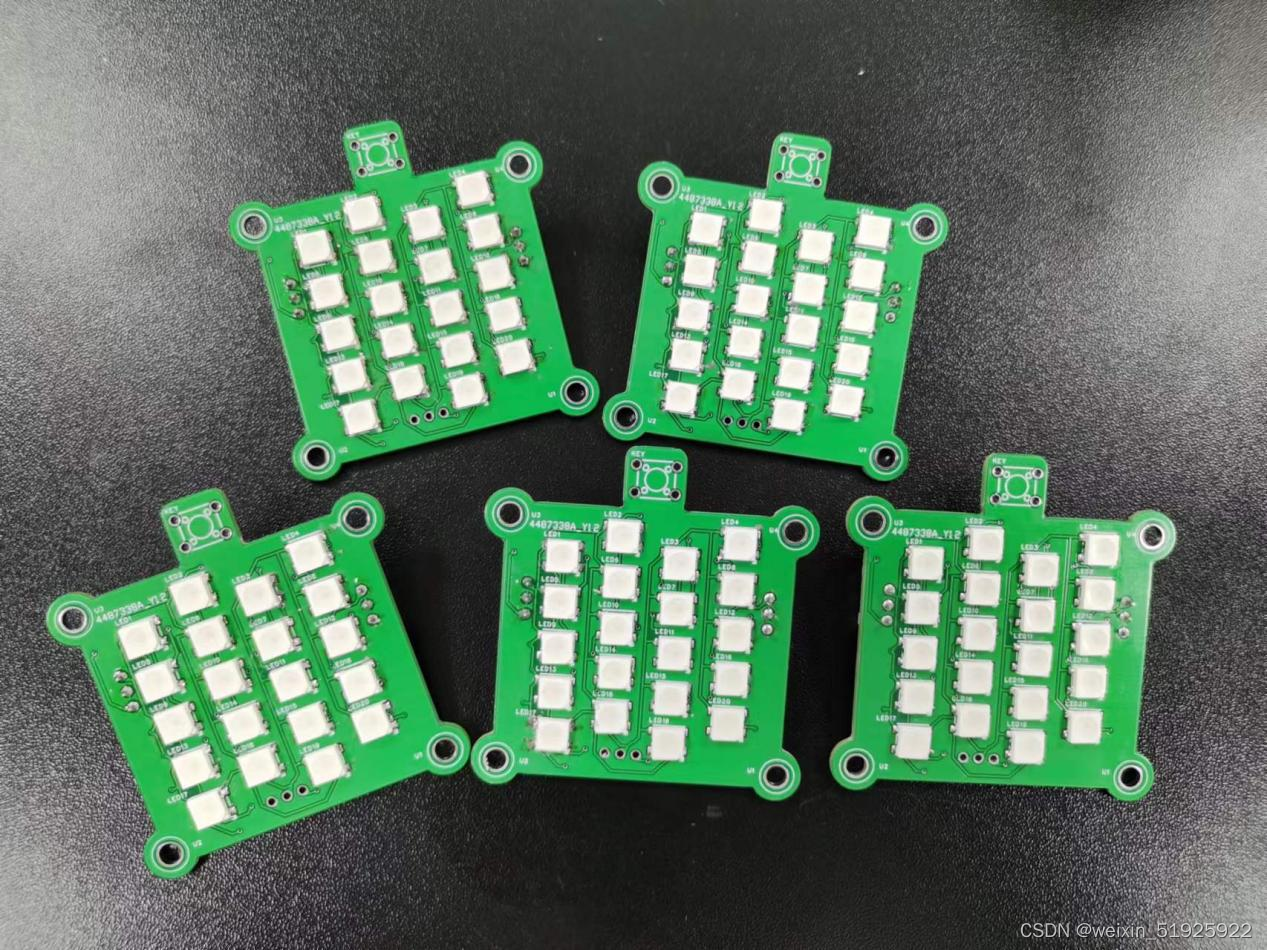

 #PCB灯板设计

PCB制板文件：

百度网盘链接：https://pan.baidu.com/s/1DfA0zmkr-VraTpr2J_Wfmg

提取码：s8kw

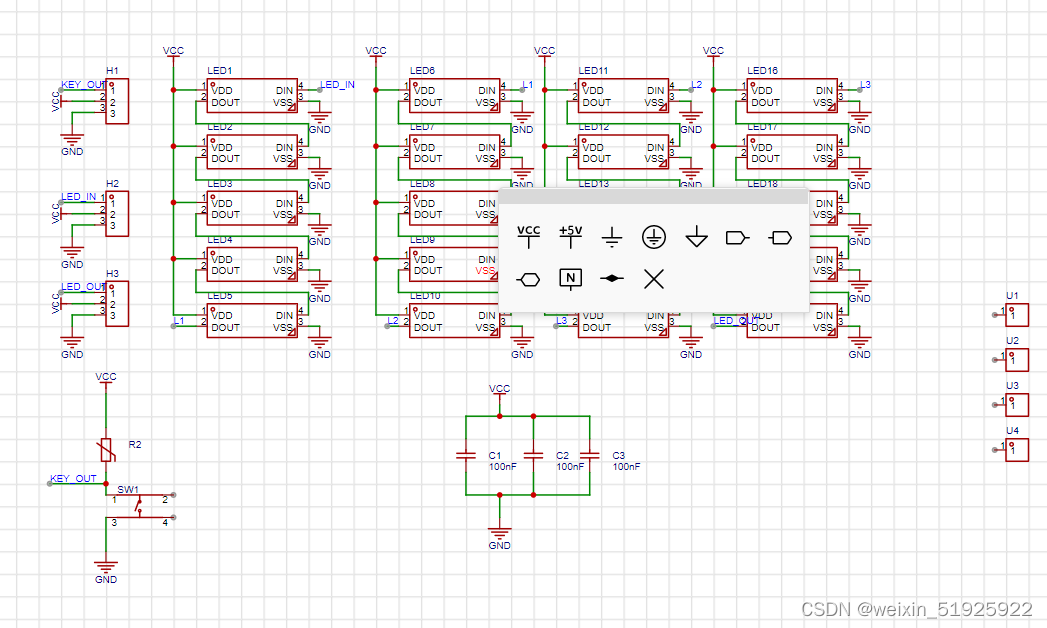

ws2812灯板原理图





#组装

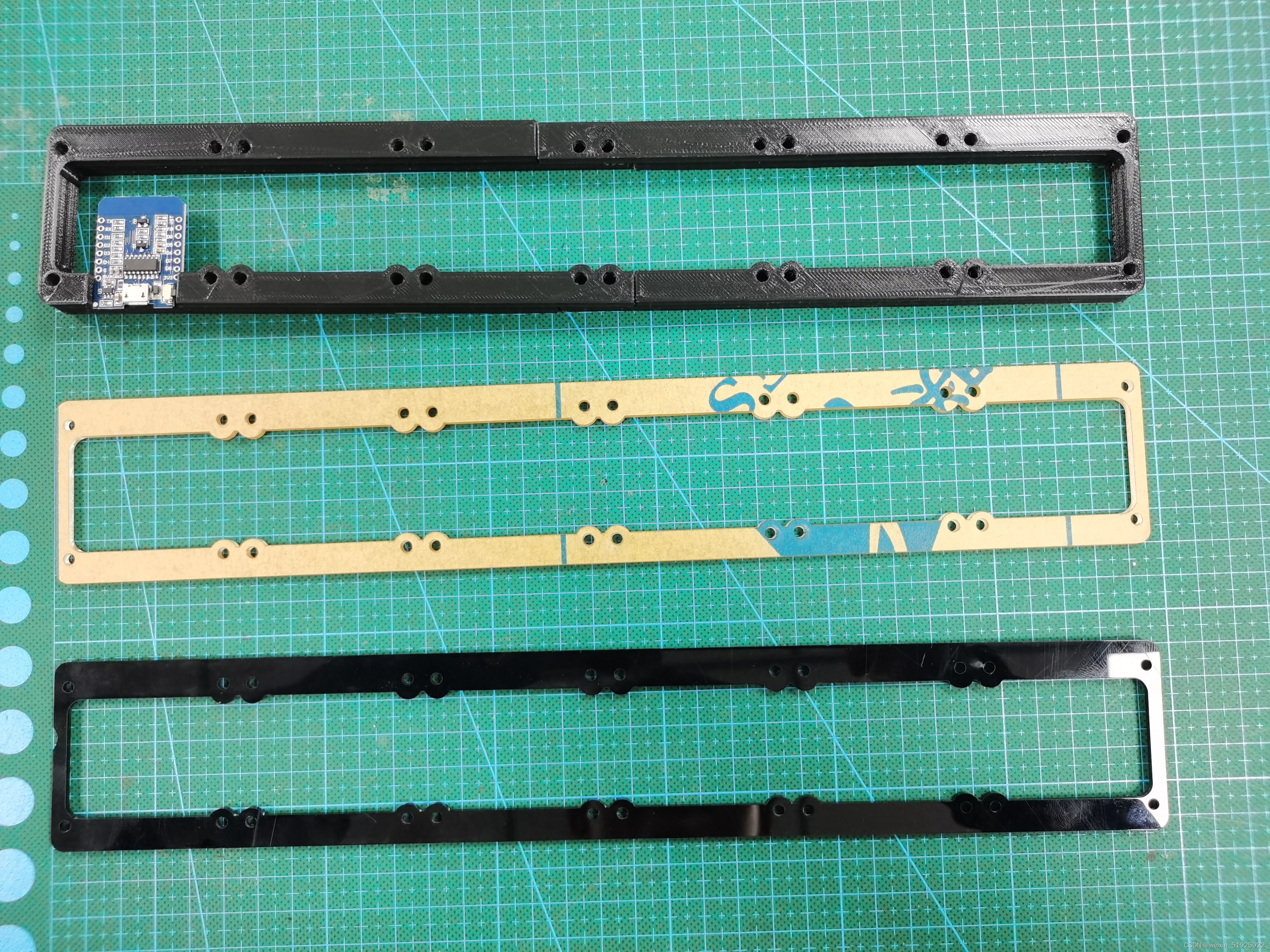

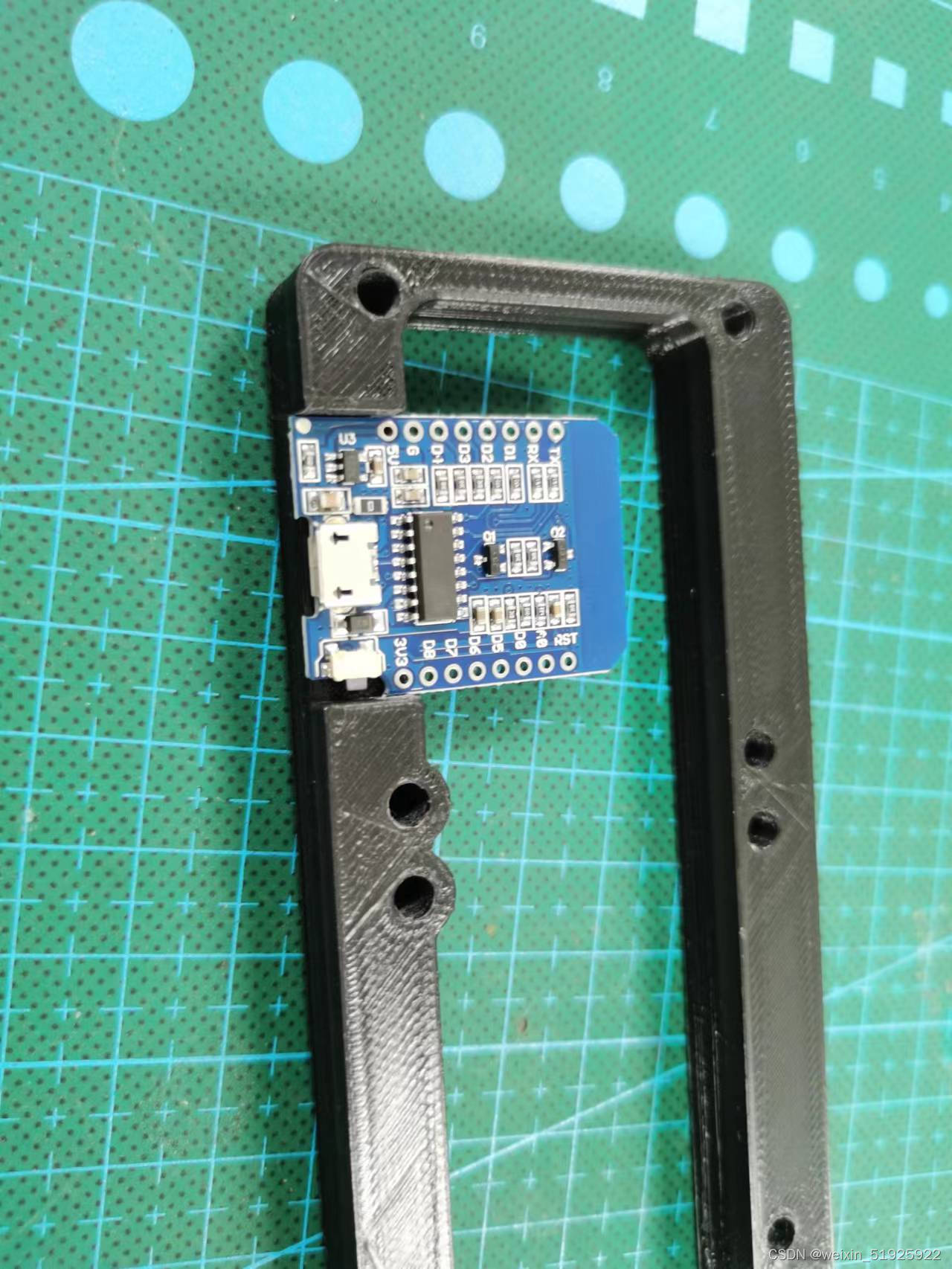

步骤1：准备打印好的底座，将控制器安装在底座上（此过程可将控制器直接卡在卡槽即可）。

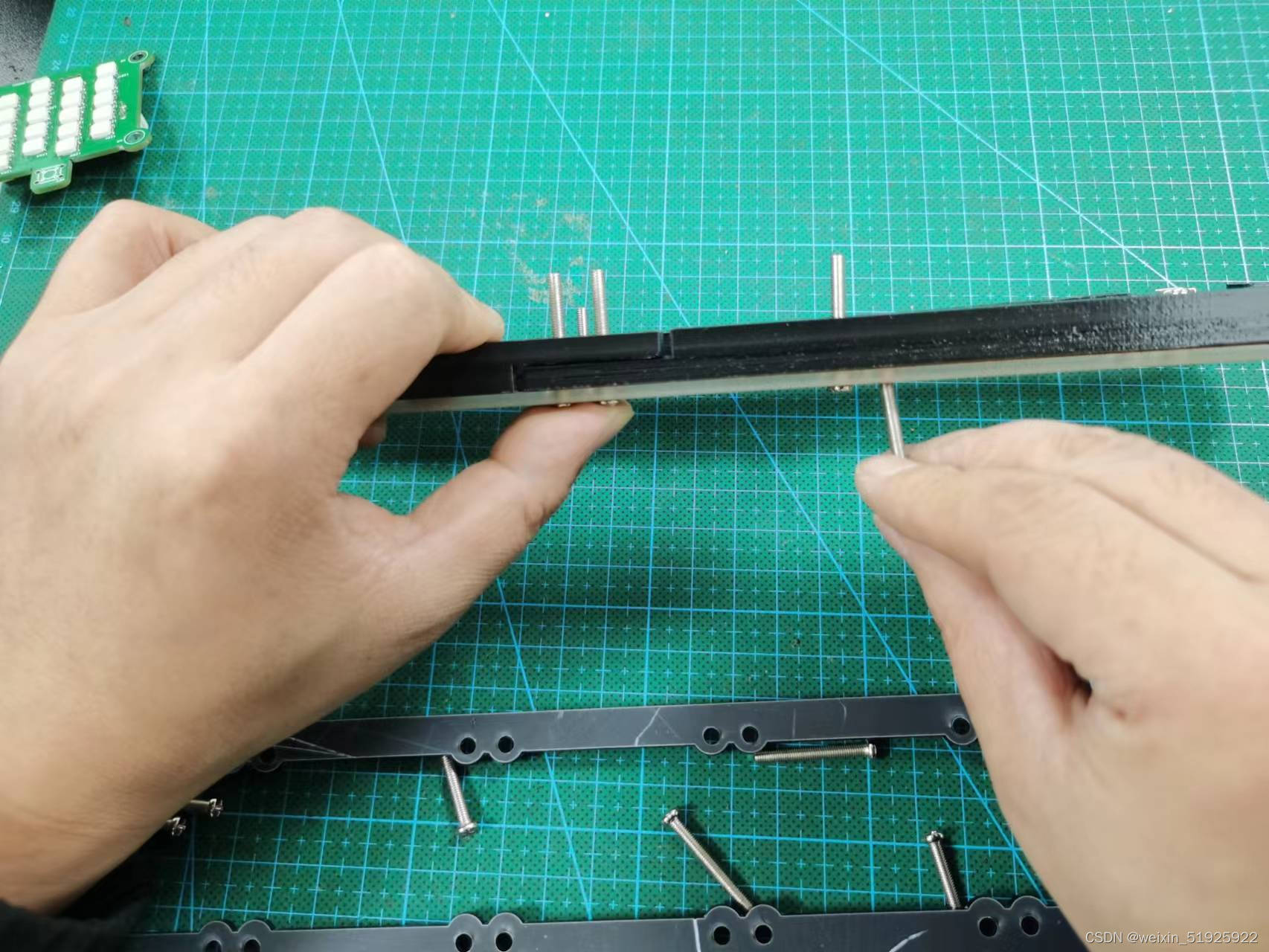

步骤2：拿出2块亚克力底座（透明和黑色）用25mm螺丝将三块底座固定在一起。

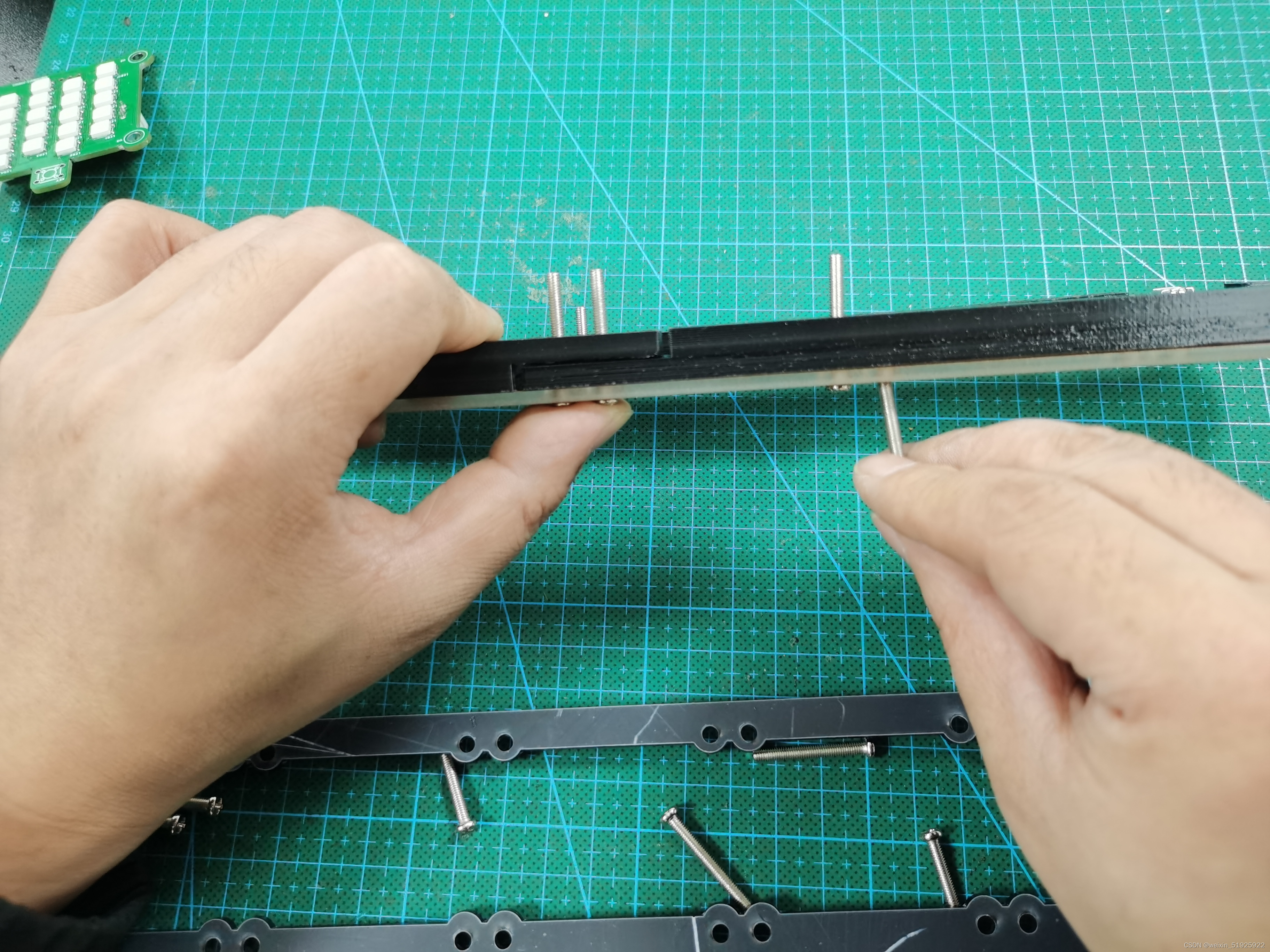

步骤3：安装灯板

垫片放置在灯板上

<
