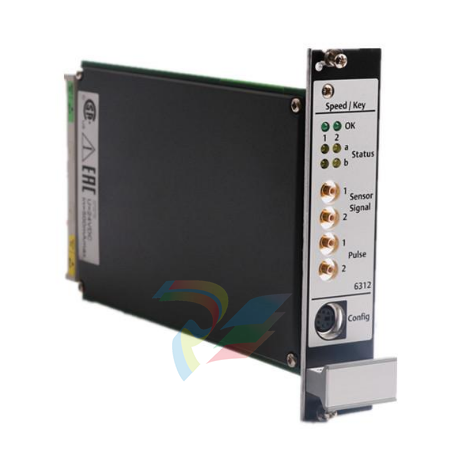

Emerson A6312 双通道速度和按键监控器规格

速度和关键监控器专为工厂最关键的旋转机械的高可靠性而设计，可监控速度、相位、零速和旋转方向。

这种 1 插槽监控器与 AMS 6500 监控器一起使用，可构成完整的 API 670 机械保护监控器。

应用范围包括蒸汽、燃气、压缩机和水力涡轮机械。

速度和键监控器可配置为冗余模式，实现从主转速到备用转速的自动切换。

传感器间隙电压和脉冲计数/比较受到监控，以触发切换。

当速度和键监控器以冗余模式运行时，主键和故障切换键或速度位移传感器必须安装在同一轴向平面上，以确保故障切换时的相位连续性。

速度测量包括安装在机器内部的位移传感器，其目标是轴上旋转的齿轮、键槽或齿轮。

速度测量的目的是在零速时发出警报，监控反向旋转，并提供速度测量值以跟踪工艺条件，进行高级分析。

键或相位测量也由位移传感器组成，但必须具有每转一圈的目标，而不是齿轮或齿轮作为目标。

相位测量是检测机器健康状况变化的关键参数。

AMS 6500 是 PlantWeb® 和 AMS 软件的组成部分。

PlantWeb 结合 Ovation® 和 DeltaV™ 过程控制系统，为操作人员提供集成的机器健康状况。

AMS 软件为维护人员提供先进的预测和性能诊断工具，使他们能够自信、准确地及早确定机器故障。

双通道 3U 插入式模块比传统的四通道 6U 卡减少了一半的机柜空间需求

符合 API 670 标准的热插拔模块

可远程选择限值倍增和跳闸旁路

后置缓冲比例输出、0/4-20 mA 输出

自检功能包括监控硬件、电源输入、硬件温度、传感器和电缆

与位移传感器 6422、6423、6424 和 6425 以及驱动器一起使用

CON 011/91、021/91、041/91

6TE 宽模块，用于 AMS 6000 19" 机架安装机箱

8TE 宽模块，与 AMS 6500 19" 机架式机箱一起使用

传感器输入

输入端数量 两个，独立

输入类型 涡流，差分

艾默生传感器输入部件号：6422、6423、6424、6425

隔离 电隔离

与电源隔离

输入电阻 >100 kΩ

输入电压范围 0 至 ±27.3 VDC

输入频率范围 0 - 20,000 Hz，65,535 RPM

测量范围

量程 可通过配置软件进行连续调节

最小范围 2 V

最大范围 0 - 30 V

传感器电源 独立缓冲传感器电源 与所有系统电压和系统电源电压电隔离 开路和短路保护

标称电压 -26.75 VDC

可用电流 标称 20 mA，最大 35 mA

前面板输出

绿色 LED 两个 LED，分别指示每个通道的通道 OK

黄色 LED： 四个 LED，分别表示每个通道的警报和危险

每个通道分别显示

前面板缓冲输出：

两个，±10 V，信号输入电平降低系数 0.15，>100 kΩ 负载，频率范围 0 Hz - 16 kHz (-3 dB)

Mini DIN 配置插座：

模块接口连接，用于配置、参数和状态监控

RS-232

手柄： 轻松取下卡，并提供模块和传感器识别板
