A-B罗克韦尔 1734-AENT POINT I/O 以太网/IP适配器

POINT I/O EtherNet/IP 适配器是用于 POINT I/O 模块的通信适配器。

该适配器为通过以太网控制 POINT I/O 模块并与之通信提供了接口。

开始之前

要有效使用适配器，请注意以下注意事项。

确定兼容性

如果将 1734-AENT 适配卡与 1756-ENBT 模块或 1788-ENBT 模块一起使用，请使用这些桥接模块所需的以下固件版本：

- 1756-ENBT 固件版本 2.3 或更高

- 1788-ENBT 固件 1.33 版或更高版本

如果使用 BootP 实用程序为适配器分配 IP 地址，请使用 2.3.2 或更高版本。

了解信息传送

通过 1734-AENT 适配卡向特定 POINT I/O 模块发出的第 3 类（明确信息）请求不一定总能收到 I/O 模块的响应。

如果 I/O 模块未回复请求，适配器会以错误代码表示超时。

建立 I/O 连接

当启动 POINT I/O 系统并建立 I/O 连接时，输出转换到空闲状态，在进入运行模式之前应用空闲状态数据。

即使进行连接的控制器已经处于运行模式，也会出现这种情况。

配置自动波特

适配器无法重新配置之前配置为以固定波特率运行的 I/O 模块。

当重新使用另一个 POINT I/O 系统中的 POINT I/O 模块时，请将模块配置为自动波特，然后再与适配器一起使用。

设置网络地址

适配器在出厂时已将指轮开关设置为 999 并启用了 DHCP。

您可以通过三种方式设置网络 Internet 协议 (IP) 地址：

- 使用模块上的指轮开关

- 使用动态主机配置协议 (DHCP) 服务器，如 Rockwell Automation BootP/DHCP

- 从非易失性存储器读取 IP 地址

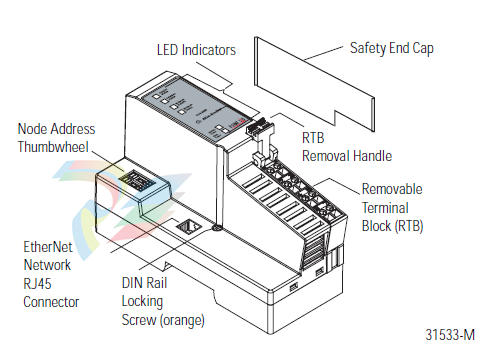

适配器首先读取指轮开关，以确定开关是否设置为有效数字。使用 3 位指轮开关设置节点地址。

按 + 或 - 按钮更改数字。有效设置范围为 001 至 254。当开关设置为有效数字时，

适配器的 IP 地址为 192.168.1.xxx（其中 xxx 代表开关上设置的数字）。

适配器的子网掩码为 255.255.255.0，网关地址设置为 0.0.0.0。

使用指轮设置时，适配器没有分配主机名，也没有使用任何域名系统。

如果将开关设置为无效数字（即 000 或大于 254 的值），适配器会根据下表检查是否启用了 DHCP。
