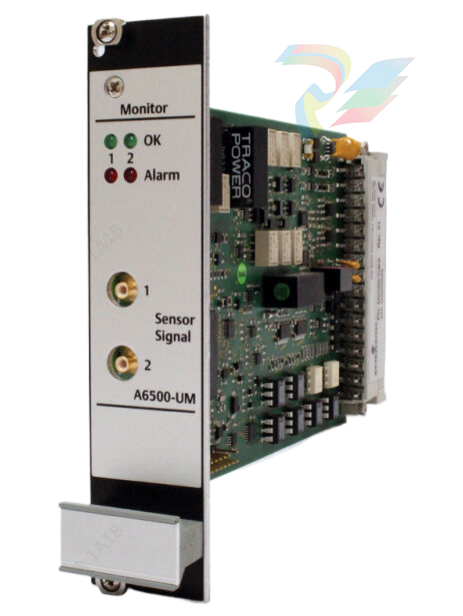

Emerson艾默生 A6500-UM 通用测量卡

A6500-UM 通用测量卡是 AMS 6500 ATG 机械保护系统的组成部分。

该卡配备 2 个传感器输入通道（独立或组合，根据所选测量模式而定），

可使用最常见的传感器，如涡流、压电（加速度计或速度计）、地震（电动力）、

LF（低频轴承振动）、霍尔效应和 LVDT（与 A6500-LC 结合使用）传感器。

此外，该卡还包含 5 个数字输入和 6 个数字输出。

测量信号通过内部 RS 485 总线传输到 A6500-CC Com 卡，

并转换为 Modbus RTU 和 Modbus TCP/IP 协议，以便进一步传输到主机或分析系统。

此外，Com 卡还可通过面板上的 USB 接口与个人电脑/笔记本电脑连接进行通信，

以便对卡进行配置并显示测量结果。此外，还可通过 0/4 - 20 mA 模拟输出输出测量结果。

这些输出具有公共接地，并与系统电源电气隔离。

A6500-UM 通用测量卡的操作在 A6500-SR 系统机架中进行，该机架还提供电源电压和信号的连接。

A6500-UM 通用测量卡提供以下功能：

轴绝对振动

轴相对振动

轴偏心率

外壳压电振动

推力和杆位置、差动和壳体膨胀、阀门位置

速度和键

双通道、3U 尺寸、1 插槽插件模块，与传统的四通道 6U 卡相比，机柜空间需求减少了一半。

符合 API 670 标准，可热插拔模块。

可远程选择限值倍增和跳闸旁路。

前后缓冲和比例输出，0/4 - 20mA 输出。

自检功能包括监控硬件、电源输入、硬件温度、传感器和电缆、

硬件温度、传感器和电缆
