【华为】交换机CPU占用率高怎么解决

现象描述

一台框式交换机为下挂用户提供HSI（High Seed Internet）业务、VOIP业务和IPTV业务，其中HSI和VOIP均为PPPoE业务，IPTV业务为IGMP Snooping二层组播业务。

管理用户发现交换机入方向流量带宽超过90%，同时主控板和接口板的CPU占用率达到80%以上。

原因分析

交换机下挂新增的接入设备未使能STP，从而出现环路，大量IGMP协议报文上送交换机CPU，引起CPU占用率过高，使EFM报文交互延时，从而出现交换机与其他交换机之间出现互联端口EFM（Ethernet in the First Mile）闪断，导致端口的MSTP重新计算，影响了正常业务。

问题判断方法

在框式交换机上执行以下操作：

1. 执行命令display cpu-usage命令，查看CPU占用率，发现主、备设备的主控板的CPU占用率达到87%，接口板CPU占用率达到93%。

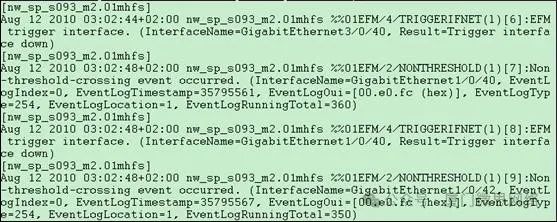

2. 查看设备输出告警。
   a、设备出现端口超过带宽阈值的告警。



   b、设备出现EFM震荡，根桥丢失。

1. 执行命令display interface，发现端口处理组播报文过多。

2. 执行命令display cpu-defend statistics all，发现“Packet Type”为“igmp”的报文过多，说明大量IGMP组播协议报文上送交换机CPU。

1. 在处理组播报文较多的端口进行镜像报文获取，定位发现是某地址的组播报文上送。

解决方案

1. 在交换机上配置基于黑名单的本机防攻击策略，过滤IGMP协议报文，减少下面网络出现环路后组播协议报文对CPU的冲击。

2. 排查网络部署，对构成环路的线路进行破环处理。

---

END
