Activiti工作流框架学习（一）——环境的搭建和数据表的了解

一、什么是工作流

       工作流(Workflow)，就是“业务过程的部分或整体在计算机应用环境下的自动化”，它主要解决的是“使在多个参与者之间按照某种预定义的规则传递文档、信息或任务的过程自动进行，从而实现某个预期的业务目标，或者促使此目标的实现”。

       工作流管理系统(Workflow Management System,WfMS)是一个软件系统，它完成工作量的定义和管理，并按照在系统中预先定义好的工作流逻辑进行工作流实例的执行。工作流管理系统不是企业的业务系统，而是为企业的业务系统的运行提供了一个软件的支撑环境。

二、   常见的工作流框架

流行的工作流框架有：Activity5.13、JBPM4.4、OSWorkFlow、WorkFlow

工作流框架底层需要有数据库提供支持，activiti5.13版本，有23张表。

JBPM4.4框架底层有数据库支持，18张表。

JBPM底层使用hibernate操作数据库。

Activiti框架底层使用的mybatis操作数据库。

三、    Activiti5介绍

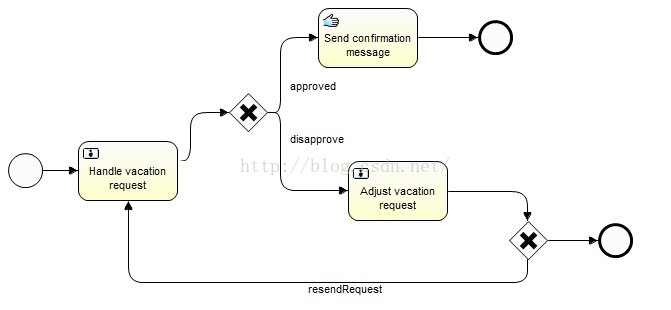

Activiti5是由Alfresco软件在2010年5月17日发布的业务流程管理（BPM）框架，它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。Activiti基于Apache许可的开源BPM平台，创始人Tom Baeyens是JBoss jBPM的项目架构师，它特色是提供了eclipse插件，开发人员可以通过插件直接绘画出业务流程图。



四、   安装activiti流程设计器插件

第一步：获得下载activiti-eclipse插件的安装包

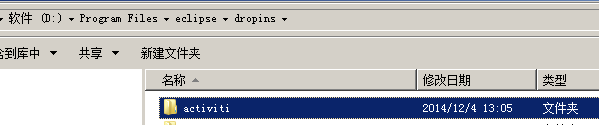

第二步：解压安装包，复制解压文件里面的activiti到eclipse中的dropins目录中

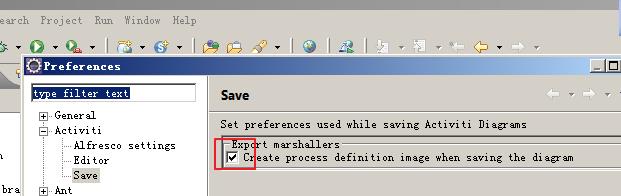

第三步：重启eclipse，勾选save选项

第四步：如果重启eclipse无法显示activiti图标，表明所使用的eclipse版本不支持该插件，可以选择换myeclipse或其他版本的eclipse

五、   初始化activiti框架数据表

5.1  下载activiti框架

Activiti框架下载地址：http://activiti.org/

5.2创建一个数据库

5.3使用activiti框架的自动建表功能

activiti框架提供了和hibernate类似的自动建表功能

搭建开发环境：

第一步：创建一个java项目activiti1110

第二步：导入jar包（从下载下来的activiti-5.13工作流引擎下面的DEMO导入jar包），还需要导入mysql驱动包

1、不使用配置文件（不建议）

测试代码：

package net.csdn.activiti;

import org.activiti.engine.ProcessEngine;
importorg.activiti.engine.ProcessEngineConfiguration;
import org.junit.Test;

public class HelloWorld {
   /**
    * 使用activiti框架提供的自动建表(没有配置文件)
    */

   @Test
   public void test1(){
      //创建一个流程引擎配置对象
      ProcessEngineConfiguration configuration =ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
      //配置数据源
      configuration.setJdbcDriver("com.mysql.jdbc.Driver");
        configuration.setJdbcUrl("jdbc:mysql://localhost:3306/activiti_1110?useUnicode=true&characterEncoding=UTF-8");
      configuration.setJdbcUsername("root");
        configuration.setJdbcPassword("root");
        //设置自动建表
        configuration.setDatabaseSchemaUpdate("true");
        //创建一个流程引擎对象，在创建流程引擎对象过程中会自动创建表
        ProcessEngine processEngine =configuration.buildProcessEngine();
   }
}

2、使用配置文件

 配置文件activiti-context.xml如下：

<beans xmlns="http://www.springframework.org/schema/beans"
   xmlns:context="http://www.springframework.org/schema/context"
   xmlns:tx="http://www.springframework.org/schema/tx"
   xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
   xsi:schemaLocation="http://www.springframework.org/schema/beans
   http://www.springframework.org/schema/beans/spring-beans.xsd
   http://www.springframework.org/schema/context
   http://www.springframework.org/schema/context/spring-context-2.5.xsd
    http://www.springframework.org/schema/tx
    http://www.springframework.org/schema/tx/spring-tx-3.0.xsd">

   <!-- 配置流程引擎配置对象 -->
   <bean id="processEngineConfiguration"
      class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
      <property name="jdbcDriver" value="com.mysql.jdbc.Driver" />
      <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti_1110"/>
      <property name="jdbcUsername" value="root" />
      <property name="jdbcPassword" value="root" />
      <property name="databaseSchemaUpdate" value="true" />
   </bean>
</beans>

测试代码：

   /**
    * 使用框架提供的自动建表（提供配置文件）---配置文件activiti-context.xml可以从框架提供的例子程序中获取
    */
   @Test
   public void test2() {
      String resource = "activiti-context.xml";// 配置文件名称
      String beanName = "processEngineConfiguration";// 配置id值
      ProcessEngineConfiguration conf =ProcessEngineConfiguration
            .createProcessEngineConfigurationFromResource(resource,
                   beanName);
      ProcessEngine processEngine =conf.buildProcessEngine();
   }

3、使用配置文件（使用默认配置）

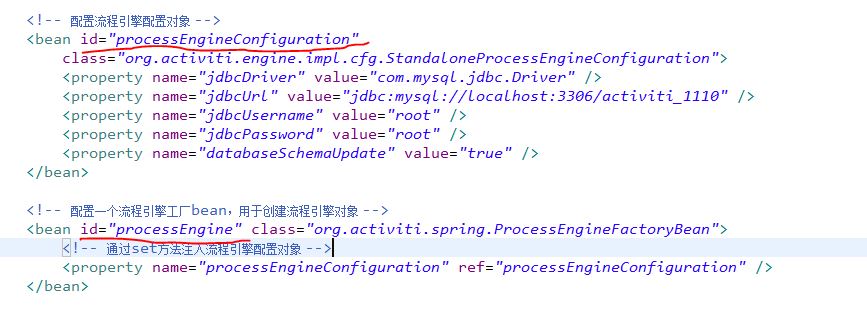

要求配置文件名称必须为activiti-context.xml或者activiti.cfg.xml因为,因为默认的配置ProcessEngines.getDefaultProcessEngine();会初始化这两个文件的其中一个，默认的配置信息如下：

测试代码：

/**
    * 使用框架提供的自动建表（使用配置文件）
    */
   @Test
   public void test3() {
      ProcessEngine processEngine =ProcessEngines.getDefaultProcessEngine();
   }

六、了解23张表

Activiti的后台是有数据库的支持，所有的表都以ACT_开头。 第二部分是表示表的用途的两个字母标识。用途也和服务的API对应。

1)       ACT_RE_*: 'RE'表示repository。 这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。

2)       ACT_RU_*: 'RU'表示runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快。

3)       ACT_ID_*: 'ID'表示identity。 这些表包含身份信息，比如用户，组等等。

4)       ACT_HI_*: 'HI'表示history。 这些表包含历史数据，比如历史流程实例，变量，任务等等。

5)       ACT_GE_*: 通用数据， 用于不同场景下。

资源库流程规则表

　　1)      act_re_deployment     部署信息表

　　2)    act_re_model    流程设计模型部署表

　　3)    act_re_procdef       流程定义数据表

运行时数据库表

　　1)    act_ru_execution      运行时流程执行实例表

　　2)    act_ru_identitylink    运行时流程人员表，主要存储任务节点与参与者的相关信息

　　3)    act_ru_task       运行时任务节点表

　　4)    act_ru_variable  运行时流程变量数据表

历史数据库表

　　1)    act_hi_actinst          历史节点表

　　2)    act_hi_attachment          历史附件表

　　3)    act_hi_comment       历史意见表

　　4)    act_hi_identitylink           历史流程人员表

　　5)    act_hi_detail             历史详情表，提供历史变量的查询

　　6)    act_hi_procinst        历史流程实例表

　　7)    act_hi_taskinst         历史任务实例表

　　8)    act_hi_varinst          历史变量表

组织机构表

　　1)    act_id_group           用户组信息表

　　2)    act_id_info        用户扩展信息表

　　3)    act_id_membership  用户与用户组对应信息表

　　4)    act_id_user        用户信息表

　　这四张表很常见，基本的组织机构管理，关于用户认证方面建议还是自己开发一套，组件自带的功能太简单，使用中有很多需求难以满足

通用数据表

　　1)    act_ge_bytearray           二进制数据表

　　2)    act_ge_property       属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录
