CPN:Cascaded Pyramid Network for Multi-Person Pose Estimation_及CPN实现

Cascaded Pyramid Network for Multi-Person Pose Estimation

论文链接
tf实现源码
pytorch实现源码

论文解决的任务场景为多人姿态估计.多人姿态估计所面临的挑战，关键点遮挡，关键点不可见，复杂背景等.提出的 Cascaded Pyramid Network (CPN) 方法，即着重于处理 “困难hard” 关键点.

优点

1. 提出了一种金字塔型的串接模型，即CPN（cascaded pyramid network），这个模型能够同时兼顾人体关节点的局部信息以及全局信息，结果取得了不错的效果;

2. 使用了在线难例挖掘（online hard keypoints mining）的技术，这对于人体姿态估计任务中一些存在遮挡的“hard”的关键点的预测有所帮助；

3. 测试阶段考量了soft-NMS和传统的hard-NMS（非极大值抑制）在human detection阶段产生的影响，结论是soft-NMS对于最后的结果是有所帮助的。

CPN两阶段网络：GlobalNet 和 RefineNet

CPN 包括两阶段网络：GlobalNet 和 RefineNet
[1] - GlobalNet - 特征金字塔网络(feature pyramid network)，用于定位估计 “简单simple” 关键点，比如，eyes 和 hands；但难以精确识别遮挡或不可见的关键点.

[2] - RefineNet - 通过将 GlobalNet 得到的所有层次的特征表示整合一起，并结合在线困难关键点挖掘loss(online hard keypoint mining loss)，定位检测 “困难hard” 关键点.

一般情况下，多人姿态估计问题的解决方案是 top-down 的，即，首先采用检测器检测人体边界框；然后采用关键点估计方法估计每个人体边界框内的人体关键点. CPN 算法即是对每个人体边界框内进行关键点估计.

此外，CPN 还探索了其它可能影响多人关键点估计的其它因素，比如人体检测器，数据预处理等.

多人关键点估计

主要包括两部分，

[1] - 人体边界框检测 Human Detector

[2] - 关键点估计 CPN

1.人体边界框检测

直接采用基于 FPN 目标检测算法. 其中，采用 Mask R-CNN 中的 ROIAlign 替换 FPN 的 ROIPooling.

目标检测器训练时，使用了 COCO 数据集的全部 18 个类别；但只有人体类别的边界框被用于多人关键点估计任务.

2. CPN

单人姿态估计算法：

[stacked hourglass] - 堆叠 8 个 hourglass，每个 hourglass 由下采样，上采样，以及残差连接组成；但，实际上堆叠 2 个 hourglass 模块，则足以达到与 8 个 hourglass 模块相当的效果.

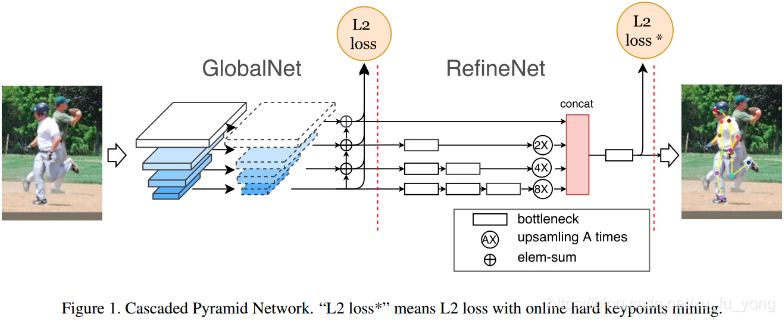

CPN(cascaded pyramid network) 网络如下图：

CPN主要包括两个子网络：

[1] - GlobalNet

基于 ResNet backbone.

我们记不同的 conv 特征的最后一个残差模块分别为 C2,C3,C4,C5. 在 C2 - C5 后接 3x3 conv 核，以生成关键点的 heatmaps.

如下图 中，C2 和 C3 的 feature maps 分辨率较大，但语义信息较少. 而 C4 和 C5 的 feature maps 语义信息较多，但分辨率较低(由于卷积步长和 pooling 的作用).

因此，一般采用 U-型 结构同时保持特征层的空间分辨率和语义信息. 而 FPN 进一步提升.

GlobalNet 采用类似于 FPN 的特征金字塔结构，进行关键点估计. 与 FPN 的不同之处在于，GlobalNet 上采用时，在每个 elem-sum 前添加了 1x1 conv 核.

由下图可知，基于 ResNet backbone 的 GlobalNet 可以有效的定位简单的关键点，如 eyes，但没有精确定位置 hips 关键点的位置. 因此，需要更多的上下文信息.

[2] - RefineNet

基于 GlobalNet 生成的特征金字塔表示，再添加 RefineNet，定位 “hard” 关键点.

RefineNet 利用了不同层的特征信息，并通过类似于 HyperNet 的上采样和链接，整合不同层的特征信息.

stacked Hourglass 网络仅利用了 hourglass 模块尾部输出的上采样特征，而 RefineNet 链接了所有层的金字塔特征.

实验

技巧

(1)数据增强，提升0.4map

训练数据的处理上使用了随机翻转，（-45度，45度）的随机旋转，（0,7,1.35）的随机尺度变换

(2)大batch的训练，主要针对检测框架，提升0.4-0.7map

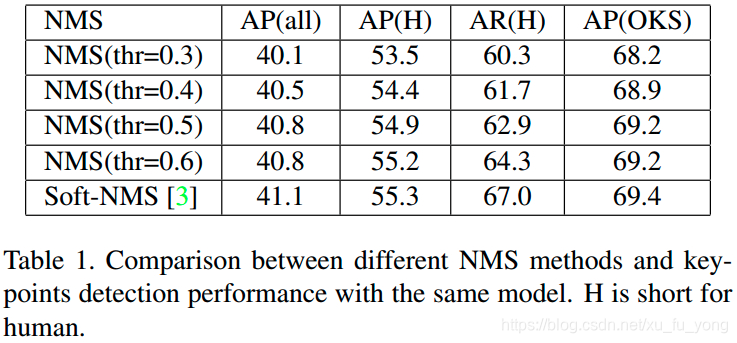

(3)在行人检测框架中使用soft NMS取代hard NMS，提升0.3map

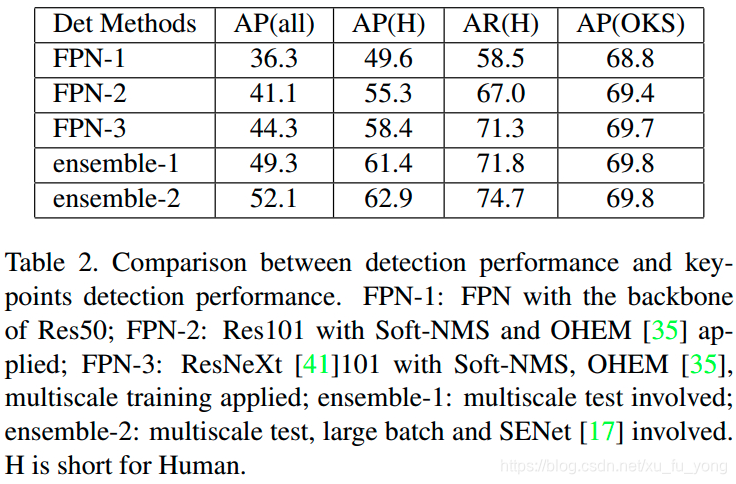

(4)随着检测map的提高，关键点的map提升非常有限

(5)online hard keypoints mining
在coco 数据集中有17个关键点需要预测，GolbalNet预测所有的17个点，并计算所有17个点的loss，RefineNet也预测所有的17个点，但是只有最难的8个点的loss 贡献给总loss。作者称这为OHEM。

(6)多模型融合集成，提升1.1-1.5map在coco minval数据集上

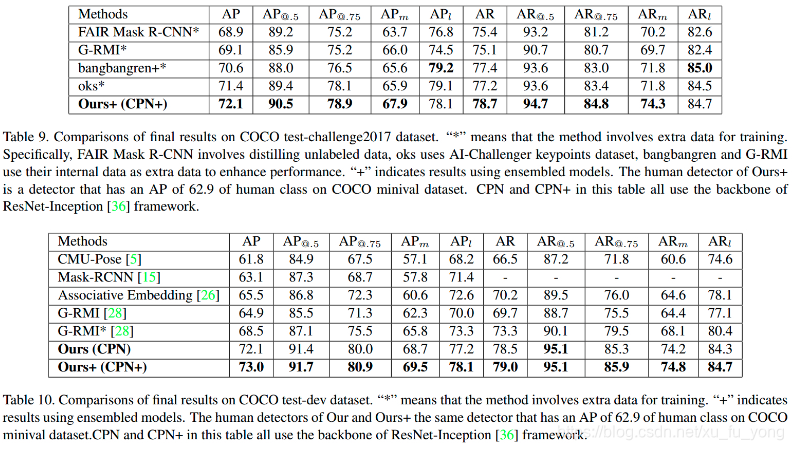

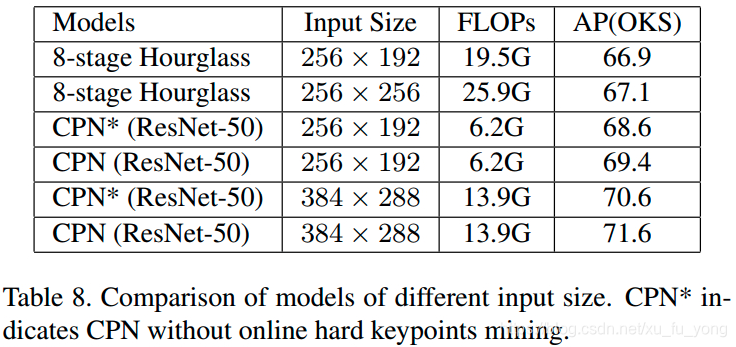

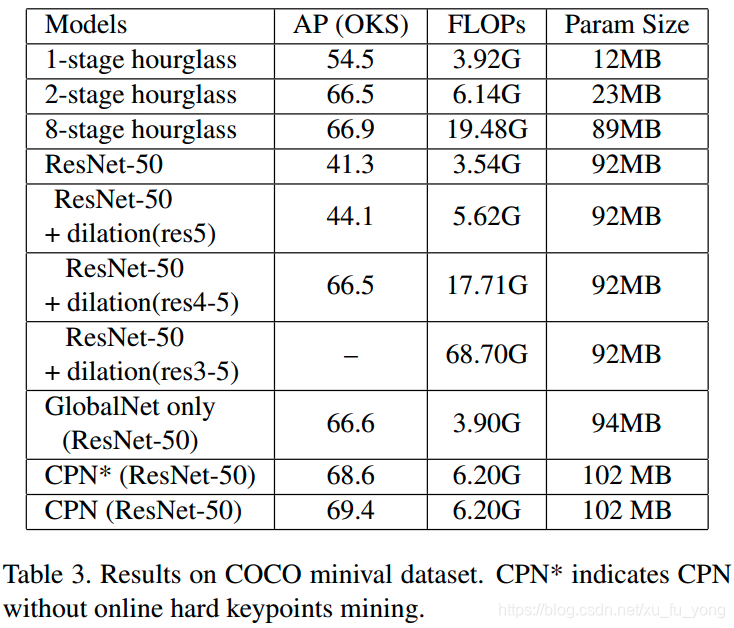

实验结果

参考文章：论文阅读 - Cascaded Pyramid Network for Multi-Person Pose Estimation
