1. 背景说明

Github地址：https://github.com/ptitSeb/box86

官方推荐的视频教程：Box86/Box64视频教程网盘

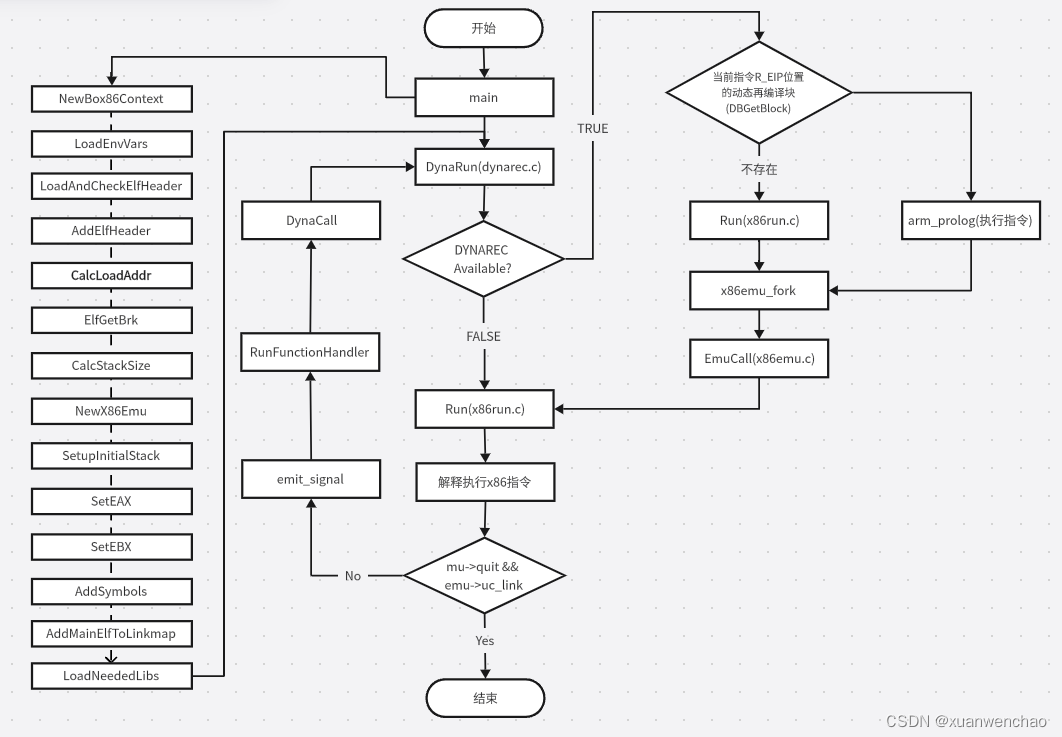

2. 程序执行主体图

Box86版本: Box86 with Dynarec v0.3.4

在这里插入图片描述
主函数会执行一大堆的初始化工作，包括但不限于：BOX上下文、内存部局、空间分配、x86指令模拟器、ELF文件、依赖库文件、所有准备工作完成之后，在x86模拟器中按着IP指针，开始顺序解释执行代码块

3. 代码说明-main函数

/src/main.c
因为main函数代码量比较大，下边是精简后的代码，省略了大部分非主干流程代码，这样看起来就容易很多了。

int main(int argc, const char **argv, char **env)
{
    init_malloc_hook();
    init_auxval(argc, argv, environ?environ:env);
   .........
    //创建一个Box86的上下文、这个上下文将会持有着，在转译时可能用到的全部信息
    my_context = NewBox86Context(argc - nextarg);

    //检查并读取必须用到的环境变量信息（例如：LD_LIBRARY_PATH、BOX86_EMULATED_LIBS、libssl.so、BOX86_PATH 等等）
    LoadEnvVars(my_context);
    .........
    //通过 ParseElfHeader 方法将当前要执行 ELF 文件的头信息解析出对应的 elfheader_t 结构
    elfheader_t *elf_header = LoadAndCheckElfHeader(f, my_context->fullpath, 1);

    /* 将 ELF 头信息添加到当前Box86的上下文中
 CalcLoadAddr(elf_header); //这个函数的作用是根据 ELF 文头信息来计算或确定一些关键的内存布局参数。（包括虚拟地址（vaddr）、物理地址（paddr）、内存大小（memsz）、对齐（align）、栈大小（stacksz）、栈对齐（stackalign）、TLS（线程局部存储）等等）*/
    AddElfHeader(my_context, elf_header);

//根据 ELF 头部信息设置内存布局
    if(CalcLoadAddr(elf_header)) {
        printf_log(LOG_NONE, "Error: reading elf header of %s\n", my_context->fullpath);
        free_contextargv();
        FreeBox86Context(&my_context);
        FreeCollection(&ld_preload);
        FreeElfHeader(&elf_header);
        return -1;
    }

    //根据 ELF 头部信息和内存布局参数，来为 ELF 文件的加载分配内存。
    if(AllocLoadElfMemory(my_context, elf_header, 1)) {
        printf_log(LOG_NONE, "Error: loading elf %s\n", my_context->fullpath);
        free_contextargv();
        FreeBox86Context(&my_context);
        FreeCollection(&ld_preload);
        FreeElfHeader(&elf_header);
        return -1;
    }

    /*设置bss段空间以及未初始化的静态和全局变量空间
CalcStackSize(my_context); //计算栈空间大小以及内存对齐方式，初始值为8M空间、4Byte对齐，再根据context->elfs数组值来遍历，如果数组中有值大于初始值，则调整为数组中的最大值, 然后用 mmap 分配空间*/
    my_context->brk = ElfGetBrk(elf_header);
    .........

    //通过Box86的上下文配置，调用internalX86Setup创建了一个X86运行的模拟器
    x86emu_t *emu = NewX86Emu(my_context, my_context->ep, (uintptr_t)my_context->stack, my_context->stacksz, 0);
    // stack setup is much more complicated then just that!
    SetupInitialStack(emu); //设置x86模拟器初始栈
    SetupX86Emu(emu);

    //按照X86应用程序的逻辑main函数的加载过程一样 ，将应用程序的参数加到EAX和EBX，以此来模拟X86程序的启动
    SetEAX(emu, my_context->argc);
    SetEBX(emu, (uint32_t)my_context->argv);
    .........

    //负责解析ELF文件中的符号信息，并将它们分类到不同的符号表中，以便于后续的符号解析和链接使用
    AddSymbols(my_context->maplib, GetMapSymbols(elf_header), GetWeakSymbols(elf_header), GetLocalSymbols(elf_header), elf_header);
    .........

    //负责在加载主 ELF 文件时，将其信息添加到链接映射中，以便动态链接器可以正确地解析符号和执行重定位。
    AddMainElfToLinkmap(elf_header);
    .........
    //解析 ELF 文件的动态依赖，并加载相应的库
    if(LoadNeededLibs(elf_header, my_context->maplib, 0, 0, my_context, emu)) {
        printf_log(LOG_NONE, "Error: loading needed libs in elf %s\n", my_context->argv[0]);
        FreeBox86Context(&my_context);
        return -1;
    }
    .........
    //解释运行X86程序
    DynaRun(emu);
    // Get EAX
    int ret = GetEAX(emu);
    .........
    return ret;
}

4. 代码说明-DBGetBlock函数

DBGetBlock 函数是动态二进制翻译器中用于获取或创建动态块（dynablock）的公共接口。这个函数的主要目的是根据给定的地址获取一个已经存在的动态块，或者在不存在的情况下创建一个新的动态块。dynablock 是一个关键的数据结构，它代表了一个已经翻译过的代码块。Dynarec 是一种优化技术，用于提高模拟或跨平台执行代码的性能。它通过将目标代码（通常是二进制格式的机器代码）实时翻译成宿主机器的指令集来工作。它减少了每次执行时的翻译开销。此外，通过维护跳转表和哈希值，它提高了代码的执行速度和可靠性。

dynablock 的生命周期
创建：当模拟的程序首次尝试执行某个地址范围的代码时，Dynarec 会创建一个新的 dynablock。
翻译：Dynarec 将目标代码翻译成宿主机器的指令集，并存储在 dynablock 中。
执行：宿主机器直接执行 dynablock 中的翻译后的代码。
验证：在某些情况下，Dynarec 可能会重新验证 dynablock 的有效性，比如当它所在的内存页是热页时。
更新：如果 dynablock 被验证为无效，或者目标代码发生了变化，Dynarec 会更新或替换 dynablock。
释放：当 dynablock 不再需要时，比如模拟的程序已经执行完毕或者 dynablock 变得无效，它会被释放。

下边是精简后的代码，省略了部分流程代码、增加了注释：

dynablock_t* DBGetBlock(x86emu_t* emu, uintptr_t addr, int create)
{
	//获取或创建动态块（dynablock）的内部函数,首先检查地址是否有效，然后尝试获取(已经存在)或创建一个动态块
    dynablock_t *db = internalDBGetBlock(emu, addr, addr, create, 1);

	//并在获取到动态块后进行一些额外的检查和操作，比如验证动态块的有效性，以及是否需要重新保护内存页
    if(db && db->done && db->block && getNeedTest(addr)) {
        if(db->always_test)
            sched_yield();  // 让出当前线程执行权的函数，以允许其他线程运行

		//检查动态块的地址是否落在 hotpage 内、hotpage 表示频繁访问的内存页
        if(AreaInHotPage((uintptr_t)db->x86_addr, (uintptr_t)db->x86_addr + db->x86_size - 1)) {
            emu->test.test = 0;
            if(box86_dynarec_fastpage) {
				//用于计算动态块的哈希值，以便验证动态块的一致性
                uint32_t hash = X31_hash_code(db->x86_addr, db->x86_size);
                if(hash==db->hash) { // seems ok, run it without reprotecting it
	                //用于加速执行的优化技术，跳转表是一个数据结构，包含了目标代码地址到翻译后代码地址的映射。通过这个映射，Dynarec可以快速跳转到已翻译的代码，因此达到不需要每次都进行完整的翻译过程。
                    setJumpTableIfRef(db->x86_addr, db->block, db->jmpnext);
                    return db;
                }
                db->done = 0;   // 动态块已经无效，不能使用了
				.........
                return NULL;    // not building a new one, it's still a hotpage
            } else {
                return NULL;
            }
        }

        .........
            //动态地改变内存页的保护属性，以支持动态二进制翻译器的内存管理需求
            protectDB((uintptr_t)db->x86_addr, db->x86_size);
            // fill back jumptable
            if(isprotectedDB((uintptr_t)db->x86_addr, db->x86_size) && !db->always_test) {
           	    //用于加速执行的优化技术，跳转表是一个数据结构，包含了目标代码地址到翻译后代码地址的映射。通过这个映射，Dynarec可以快速跳转到已翻译的代码，因此达到不需要每次都进行完整的翻译过程。
                setJumpTableIfRef(db->x86_addr, db->block, db->jmpnext);
            }
        .........
}
