知不足而奋进 望远山而前行

目录

系列文章目录

文章目录

前言

设置EEPROM

读写String字符串

官方示例

总结

前言

EEPROM是一种可擦写可编程只读存储器（Electrically Erasable Programmable Read-Only Memory）的缩写。它是一种非易失性存储器，可以在不需要外部电源的情况下保持存储数据。与ROM不同，EEPROM可以通过电子擦除和编程来修改存储的数据，因此它是一种可重写的存储器。

设置EEPROM

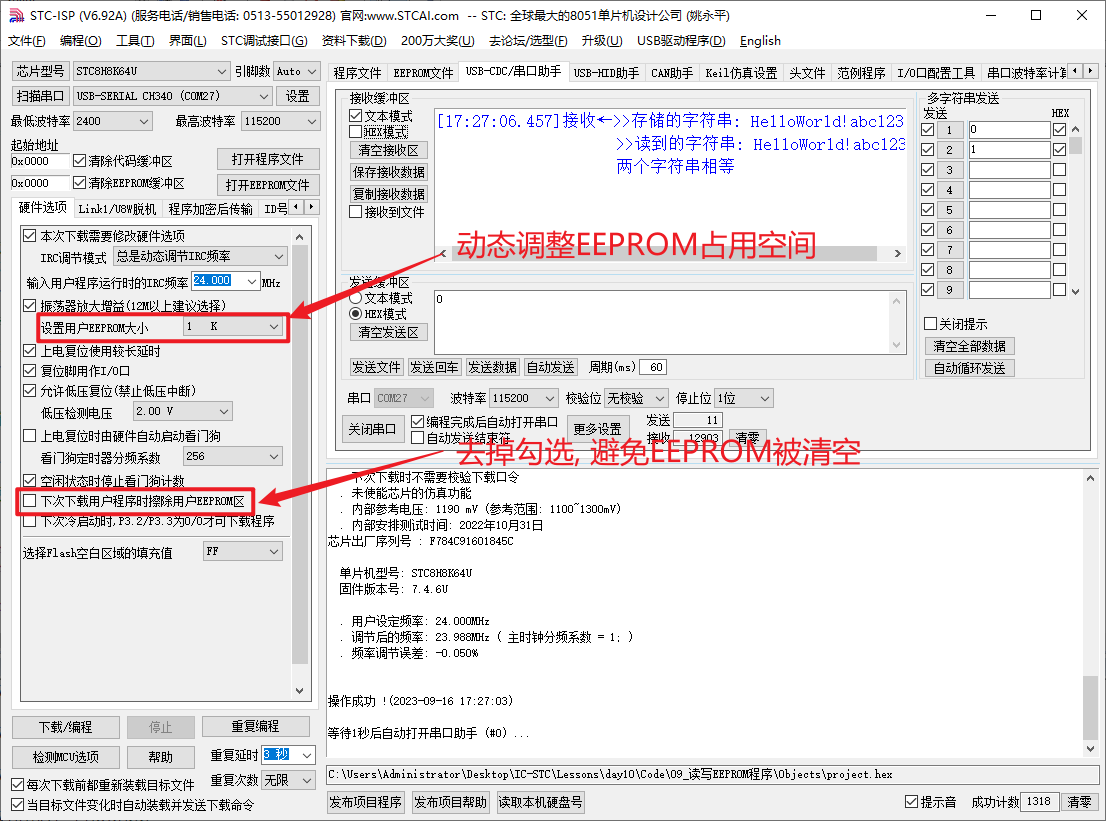

STC8H8K64U的EEPROM可以在烧录的时候指定大小, 如下图

读写String字符串

#include "Config.h"
#include "UART.h"
#include "EEPROM.h"
#include <string.h>

void UART_config(void) {
    // >>> 记得添加 NVIC.c, UART.c, UART_Isr.c <<<
    COMx_InitDefine		COMx_InitStructure;					//结构定义
    COMx_InitStructure.UART_Mode      = UART_8bit_BRTx;	//模式, UART_ShiftRight,UART_8bit_BRTx,UART_9bit,UART_9bit_BRTx
    COMx_InitStructure.UART_BRT_Use   = BRT_Timer1;			//选择波特率发生器, BRT_Timer1, BRT_Timer2 (注意: 串口2固定使用BRT_Timer2)
    COMx_InitStructure.UART_BaudRate  = 115200ul;			//波特率, 一般 110 ~ 115200
    COMx_InitStructure.UART_RxEnable  = ENABLE;				//接收允许,   ENABLE或DISABLE
    COMx_InitStructure.BaudRateDouble = DISABLE;			//波特率加倍, ENABLE或DISABLE
    UART_Configuration(UART1, &COMx_InitStructure);		//初始化串口1 UART1,UART2,UART3,UART4

    NVIC_UART1_Init(ENABLE,Priority_1);		//中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
    UART1_SW(UART1_SW_P30_P31);		// 引脚选择, UART1_SW_P30_P31,UART1_SW_P36_P37,UART1_SW_P16_P17,UART1_SW_P43_P44
}

#define     Max_Length          100      //读写EEPROM缓冲长度
u8  xdata   tmp[Max_Length];        //EEPROM操作缓冲

void main() {

    u16 addr_sector = 0x0000;
    char *str = "HelloWorld!abc123!";
    u16 str_length = strlen(str);	// 获取str的长度

    UART_config();

		EA = 1;

    // 擦除扇区, 一次性擦除一个扇区512字节, 从0x0000开始, 0x01FF
//    EEPROM_SectorErase(u16 EE_address);
    EEPROM_SectorErase(addr_sector);

//    // 写入数据. 字符串\int\long\float
    EEPROM_write_n(u16 EE_address,u8 *DataAddress,u16 number);
    EEPROM_write_n(addr_sector, str, str_length);


    // 读取数据. 字符串\int\long\float
//    EEPROM_read_n(u16 EE_address,u8 *DataAddress,u16 number);
    EEPROM_read_n(addr_sector, tmp, str_length);

		// 添加字符串结束符
		tmp[str_length] = '\0';

		printf(">>存储的字符串: %s\n", str);
		printf(">>读到的字符串: %s\n", tmp);
		if(strcmp(str, tmp) == 0){
			printf("两个字符串相等\n");
		}else {
			printf("两个字符串不等\n");
		}

    while(1) {

    }

}

官方示例

串口命令设置: (命令字母不区分大小写)

  • E 0x0040 --> 对0x0040地址扇区内容进行擦除.
  • W 0x0040 1234567890 --> 对0x0040地址写入字符1234567890.
  • R 0x0040 10 --> 对0x0040地址读出10个字节数据.
/*---------------------------------------------------------------------*/
/* --- STC MCU Limited ------------------------------------------------*/
/* --- STC 1T Series MCU Demo Programme -------------------------------*/
/* --- Mobile: (86)13922805190 ----------------------------------------*/
/* --- Fax: 86-0513-55012956,55012947,55012969 ------------------------*/
/* --- Tel: 86-0513-55012928,55012929,55012966 ------------------------*/
/* --- Web: www.STCAI.com ---------------------------------------------*/
/* --- BBS: www.STCAIMCU.com  -----------------------------------------*/
/* --- QQ:  800003751 -------------------------------------------------*/
/* 如果要在程序中使用此代码,请在程序中注明使用了STC的资料及程序            */
/*---------------------------------------------------------------------*/

#include	"config.h"
#include	"STC8G_H_GPIO.h"
#include	"STC8G_H_UART.h"
#include	"STC8G_H_Delay.h"
#include	"STC8G_H_NVIC.h"
#include	"STC8G_H_EEPROM.h"
#include	"STC8G_H_Switch.h"

/*************	本程序功能说明	**************

本例程基于STC8H8K64U为主控芯片的实验箱8进行编写测试，STC8G、STC8H系列芯片可通用参考.

通过串口对STC内部自带的EEPROM(FLASH)进行读写测试。

对FLASH做扇区擦除、写入、读出的操作，命令指定地址。

默认波特率:  115200,N,8,1.

串口命令设置: (命令字母不区分大小写)
    E 0x0040             --> 对0x0040地址扇区内容进行擦除.
    W 0x0040 1234567890  --> 对0x0040地址写入字符1234567890.
    R 0x0040 10          --> 对0x0040地址读出10个字节数据.

注意：下载时，下载界面"硬件选项"中设置用户EEPROM大小，

并确保串口命令中的地址在EEPROM设置的大小范围之内。

下载时, 选择时钟 22.1184MHz (可以在配置文件"config.h"中修改).

******************************************/

#define     Max_Length          100      //读写EEPROM缓冲长度

/*************	本地常量声明	**************/


/*************	本地变量声明	**************/
u8  xdata   tmp[Max_Length];        //EEPROM操作缓冲


/*************	本地函数声明	**************/


/*************  外部函数和变量声明 *****************/


/******************* IO配置函数 *******************/
void	GPIO_config(void)
{
	GPIO_InitTypeDef	GPIO_InitStructure;		//结构定义

	GPIO_InitStructure.Pin  = GPIO_Pin_0 | GPIO_Pin_1;		//指定要初始化的IO, GPIO_Pin_0 ~ GPIO_Pin_7
	GPIO_InitStructure.Mode = GPIO_PullUp;	//指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
	GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);	//初始化
}

/***************  串口初始化函数 *****************/
void	UART_config(void)
{
	COMx_InitDefine		COMx_InitStructure;					//结构定义

	COMx_InitStructure.UART_Mode      = UART_8bit_BRTx;	//模式, UART_ShiftRight,UART_8bit_BRTx,UART_9bit,UART_9bit_BRTx
	COMx_InitStructure.UART_BRT_Use   = BRT_Timer1;			//选择波特率发生器, BRT_Timer1, BRT_Timer2 (注意: 串口2固定使用BRT_Timer2)
	COMx_InitStructure.UART_BaudRate  = 115200ul;			//波特率, 一般 110 ~ 115200
	COMx_InitStructure.UART_RxEnable  = ENABLE;				//接收允许,   ENABLE或DISABLE
	COMx_InitStructure.BaudRateDouble = DISABLE;			//波特率加倍, ENABLE或DISABLE
	UART_Configuration(UART1, &COMx_InitStructure);		//初始化串口1 UART1,UART2,UART3,UART4
	NVIC_UART1_Init(ENABLE,Priority_1);		//中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
}

/**********************************************/

u8	CheckData(u8 dat)
{
	if((dat >= '0') && (dat <= '9'))		return (dat-'0');
	if((dat >= 'A') && (dat <= 'F'))		return (dat-'A'+10);
	if((dat >= 'a') && (dat <= 'f'))		return (dat-'a'+10);
	return 0xff;
}

//========================================================================
// 函数: u16    GetAddress(void)
// 描述: 计算各种输入方式的地址.
// 参数: 无.
// 返回: 16位EEPROM地址.
// 版本: V1.0, 2013-6-6
//========================================================================
u16 GetAddress(void)
{
	u16 address;
	u8  i,j;

	address = 0;
	if((RX1_Buffer[2] == '0') && (RX1_Buffer[3] == 'X'))
	{
		for(i=4; i<8; i++)
		{
			j = CheckData(RX1_Buffer[i]);
			if(j >= 0x10)   return 65535;   //error
			address = (address << 4) + j;
		}
		return (address);
	}
	return  65535;  //error
}

/**************** 获取要读出数据的字节数 ****************************/
u8 GetDataLength(void)
{
	u8  i;
	u8  length;

	length = 0;
	for(i=9; i<COM1.RX_Cnt; i++)
	{
		if(CheckData(RX1_Buffer[i]) >= 10)  break;
		length = length * 10 + CheckData(RX1_Buffer[i]);
	}
	return (length);
}

/********************* 主函数 *************************/
void main(void)
{
	u8  i,j;
	u16 addr;
	u8  status;

	EAXSFR();		/* 扩展寄存器访问使能 */
	GPIO_config();
	UART_config();
	EA = 1;

	PrintString1("STC8系列单片机EEPROM测试程序，串口命令设置如下:\r\n");    //UART1发送一个字符串
	PrintString1("E 0x0040             --> 对0x0040地址扇区内容进行擦除\xfd.\r\n");     //UART1发送一个字符串
	PrintString1("W 0x0040 1234567890  --> 对0x0040地址写入字符1234567890.\r\n");  //UART1发送一个字符串
	PrintString1("R 0x0040 10          --> 对0x0040地址读出10个字节内容.\r\n");    //UART1发送一个字符串
	while(1)
	{
		delay_ms(1);
		if(COM1.RX_TimeOut > 0)		//超时计数
		{
			if(--COM1.RX_TimeOut == 0)
			{
				for(i=0; i<COM1.RX_Cnt; i++)    TX1_write2buff(RX1_Buffer[i]);    //把收到的数据原样返回,用于测试

				status = 0xff;  //状态给一个非0值
				if((COM1.RX_Cnt >= 8) && (RX1_Buffer[1] == ' ')) //最短命令为8个字节
				{
					for(i=0; i<8; i++)
					{
						if((RX1_Buffer[i] >= 'a') && (RX1_Buffer[i] <= 'z'))    RX1_Buffer[i] = RX1_Buffer[i] - 'a' + 'A';  //小写转大写
					}
					addr = GetAddress();
					if(addr < 63488)    //限制在0~123扇区
					{
						if(RX1_Buffer[0] == 'E')    //写入N个字节
						{
							EEPROM_SectorErase(addr);           //擦除扇区
							PrintString1("擦除\xfd成功！\r\n");
							status = 0; //命令正确
						}

						else if((RX1_Buffer[0] == 'W') && (RX1_Buffer[8] == ' '))    //写入N个字节
						{
							j = COM1.RX_Cnt - 9;
							if(j > Max_Length)  j = Max_Length; //越界检测
							//EEPROM_SectorErase(addr);           //擦除扇区
							EEPROM_write_n(addr,&RX1_Buffer[9],j);      //写N个字节
							PrintString1("已写入");
							if(j >= 100)    {TX1_write2buff(j/100+'0');   j = j % 100;}
							if(j >= 10)     {TX1_write2buff(j/10+'0');    j = j % 10;}
							TX1_write2buff(j%10+'0');
							PrintString1("字节！\r\n");
							status = 0; //命令正确
						}

						else if((RX1_Buffer[0] == 'R') && (RX1_Buffer[8] == ' '))   //PC请求返回N字节EEPROM数据
						{
							j = GetDataLength();
							if(j > Max_Length)  j = Max_Length; //越界检测
							if(j > 0)
							{
								PrintString1("读出");
								TX1_write2buff(j/10+'0');
								TX1_write2buff(j%10+'0');
								PrintString1("个字节内容如下：\r\n");
								EEPROM_read_n(addr,tmp,j);
								for(i=0; i<j; i++)  TX1_write2buff(tmp[i]);
								TX1_write2buff(0x0d);
								TX1_write2buff(0x0a);
								status = 0; //命令正确
							}
						}
					}
				}
				if(status != 0) PrintString1("命令错误！\r\n");
				COM1.RX_Cnt = 0;
			}
		}
	}
}
/**********************************************/

总结

EEPROM通常用于存储需要频繁修改的数据，例如系统配置信息、用户设置、校准数据等。由于EEPROM可以在系统运行时进行读写操作，因此它在许多应用中都具有很高的实用价值。
