STC8增强型单片机进阶开发--电位器案例（ADC）

知不足而奋进 望远山而前行

---

文章目录

• 目录

  文章目录

  前言

  目标

  内容

  案例介绍

  万用表测量

  ADC概念

  代码实现

  IO初始化为高阻输入

  ADC配置逻辑

  数据读取与转换

  反向得到电源输入电压

  总结

  ---

---

前言

在现代电子系统中，模拟信号转换为数字信号的过程至关重要，而模数转换器（ADC）则扮演了关键角色。本次学习将深入理解ADC的基本原理和应用场景，掌握STC8H芯片中ADC模块的结构和工作原理，并学会通过电路设计和编程获取ADC数据，从而实现对模拟信号的精确采集和处理。

---

目标

1. 理解模数转换器（ADC）的基本原理和应用场景；
2. 掌握STC8H中ADC模块的结构和工作原理；
3. 学会使用STC8H的ADC的电路设计；
4. 掌握通过编程获取ADC数据
5. 学会基本的调试策略

内容

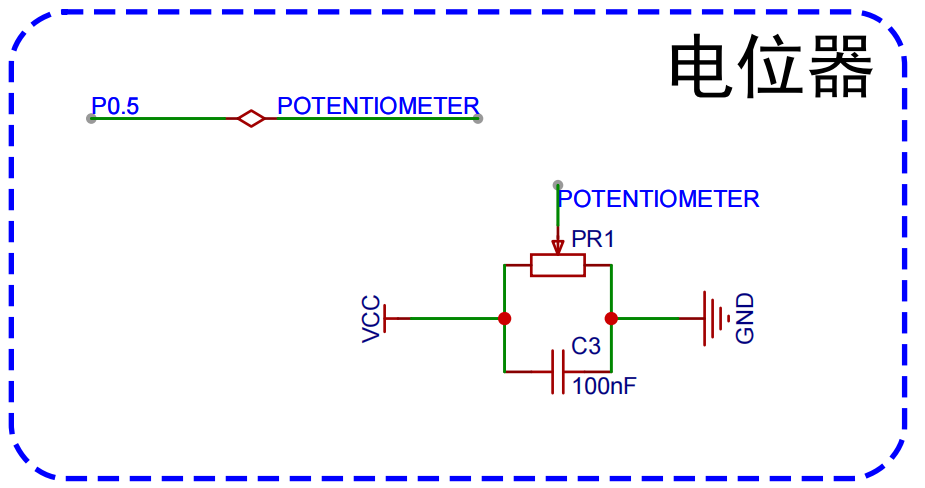

案例介绍

通过控制滑动变阻器，来观察电压变化。

1. 通过万用表测量 P0.5位置的电压
2. 通过代码读取出 P0.5位置的电压

万用表测量

1. 调整万用表到电压测量位
2. 正极接P0.5
3. 负极接GND
4. 读取值

ADC概念

ADC(Analog to Digital Converter 模数转换器）是一种将模拟信号转换为数字信号的电路。在电子系统中，模拟信号常常需要转换为数字信号进行处理和存储。模数转换的基本原理是将模拟信号进行采样，并将采样值量化为数字表示。

• 采样：是指在一定时间间隔内对模拟信号进行测量，并将测量值存储在数字形式的数据中
• 量化：是将这些连续的模拟信号值离散化为一系列数字值，通常使用二进制表示。

简单理解，ADC是把模拟信号转换为数字信号的工具，我们可以认为，一个信号有强弱之分，强弱的体现为电压的高低。在数字电路中，只有0和1之分，也就是高电平或低电平。那么体现不了这个强弱。ADC的作用就是体现强弱，精确化的拿到具体的值。

应用场景：

1. 医疗设备：如心电图、血压计之类。
2. 音频信号处理：在数字音频处理中，ADC将模拟音频信号转换为数字信号，然后可以进行数字信号处理和存储。
3. 电力系统：测量电压。

总之，需要知道信号强弱的，需要将模拟信号转为数字信号的都会用到ADC。

STC8H芯片有15个通道的ADC功能引脚：

ADC功能	引脚
ADC0	P1.0
ADC1	P1.1
ADC2	P5.4
ADC3	P1.3
ADC4	P1.4
ADC5	P1.5
ADC6	P1.6
ADC7	P1.7
ADC8	P0.0
ADC9	P0.1
ADC10	P0.2
ADC11	P0.3
ADC12	P0.4
ADC13	P0.5
ADC14	P0.6

代码实现

IO初始化为高阻输入

void GPIO_config(void) {
    GPIO_InitTypeDef	GPIO_InitStructure;		//结构定义
    GPIO_InitStructure.Pin  = GPIO_Pin_5;		//指定要初始化的IO,
    GPIO_InitStructure.Mode = GPIO_HighZ;	//指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
    GPIO_Inilize(GPIO_P0, &GPIO_InitStructure);//初始化
}

ADC配置逻辑

/******************* AD配置函数 *******************/
void	ADC_config(void)
{
	ADC_InitTypeDef		ADC_InitStructure;		//结构定义

	ADC_InitStructure.ADC_SMPduty   = 31;		//ADC 模拟信号采样时间控制, 0~31（注意： SMPDUTY 一定不能设置小于 10）
	ADC_InitStructure.ADC_CsSetup   = 0;		//ADC 通道选择时间控制 0(默认),1
	ADC_InitStructure.ADC_CsHold    = 1;		//ADC 通道选择保持时间控制 0,1(默认),2,3
	ADC_InitStructure.ADC_Speed     = ADC_SPEED_2X1T;		//设置 ADC 工作时钟频率	ADC_SPEED_2X1T~ADC_SPEED_2X16T
	ADC_InitStructure.ADC_AdjResult = ADC_RIGHT_JUSTIFIED;	//ADC结果调整,	ADC_LEFT_JUSTIFIED,ADC_RIGHT_JUSTIFIED
	ADC_Inilize(&ADC_InitStructure);		//初始化
	ADC_PowerControl(ENABLE);				//ADC电源开关, ENABLE或DISABLE
	NVIC_ADC_Init(DISABLE,Priority_0);		//中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
}

数据读取与转换

result = Get_ADCResult(ADC_CH13);
v = result * 2.5 / 4096;

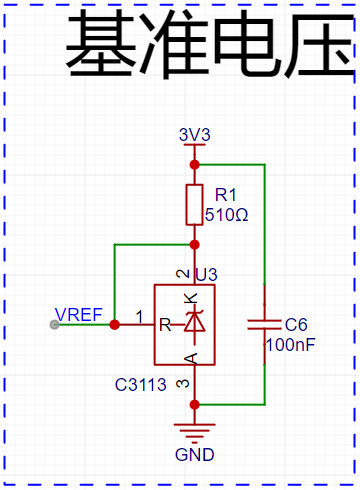

芯片基准电压，参考ADC_VRef+引脚，此引脚设计如下：

ADC为12位精度的，意思是最大值是2的12次方，值为4096.

ADC的这个最大值，表示的是最大测量范围：

1. 数值最大为4096
2. 测量的电压值不能超过基准电压
3. 基准电压对应的值为4096

记住：我们用4096表示基准电压。

以上原理图中，基准电压由 VREF电压决定。这个电路中用到了一个芯片CJ431/CD431，这是一款电压基准芯片，会恒定的输出2.5V电压。

在我们的设计方案中，理论上可以不使用这个电压基准芯片的，直接连接3V3，但是LDO的输出稳定性不够，因此使用电压基准芯片会更为准确。

由以上我们可以得出：

1. 基准电压为：2.5V
2. 基准电压对应的数值是4096
3. 测量的值为ADC引脚
4. 电压值的计算：

反向得到电源输入电压

1. 将ADC_Vref+引脚接到VCC管脚
2. MCU_Vcc = 4096 * 1.19V / 12位ADC转换结果(CH15)

---

总结

通过学习ADC的基本原理和应用，以及STC8H芯片中ADC模块的配置和工作方式，我们掌握了将模拟信号转换为数字信号的关键技能。通过案例介绍和代码实现，我们学会了如何设计电路并编程获取ADC数据，从而实现对信号强弱的精确测量和处理。这些技能在医疗设备、音频信号处理、电力系统等领域具有广泛的应用前景，为我们在电子工程领域的探索和实践提供了坚实的基础。
