知不足而奋进望远山而前行

前言

在本次项目中，我们将学习如何点亮LED1灯并进行闪烁的操作，涉及到了基本的开发流程、程序编译、程序烧录以及GPIO初始化流程。

目标

掌握基本开发流程
掌握程序编译
掌握程序烧录
掌握GPIO初始化流程

内容

开发流程

项目新建
代码编写

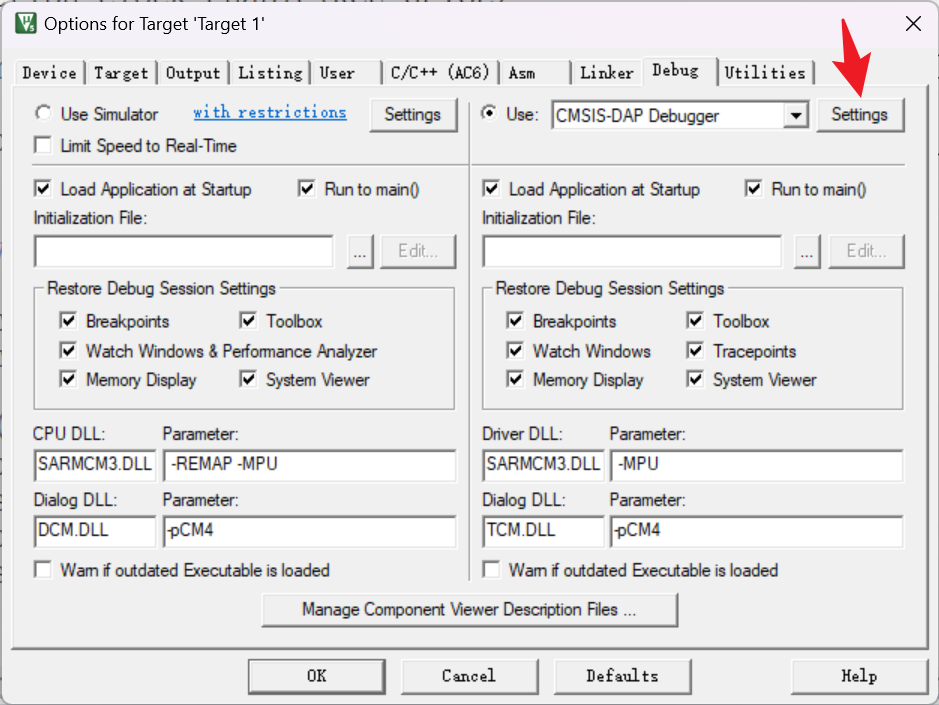

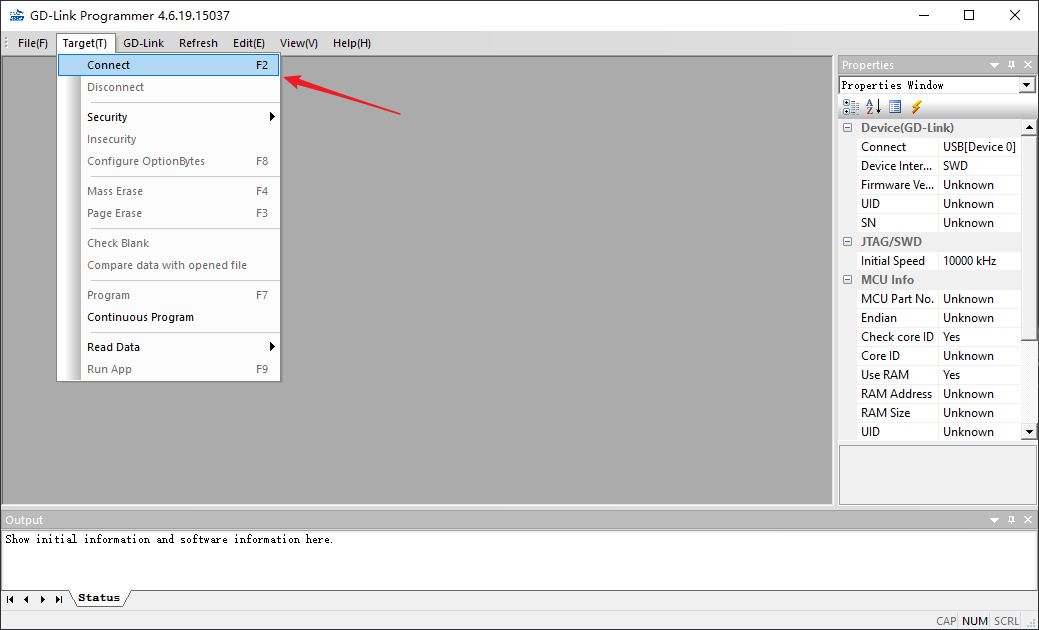

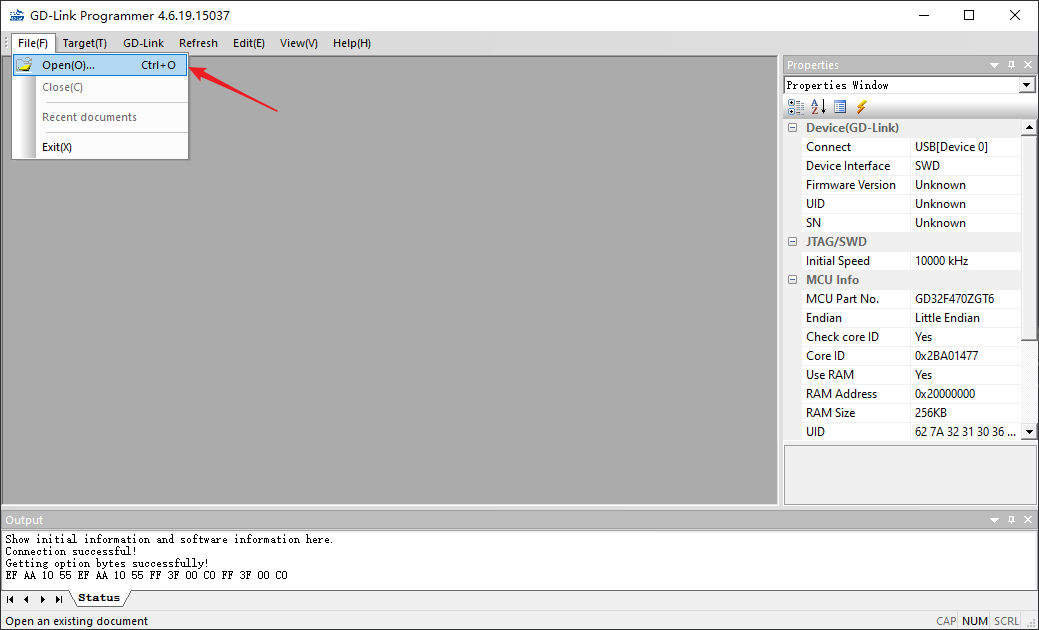

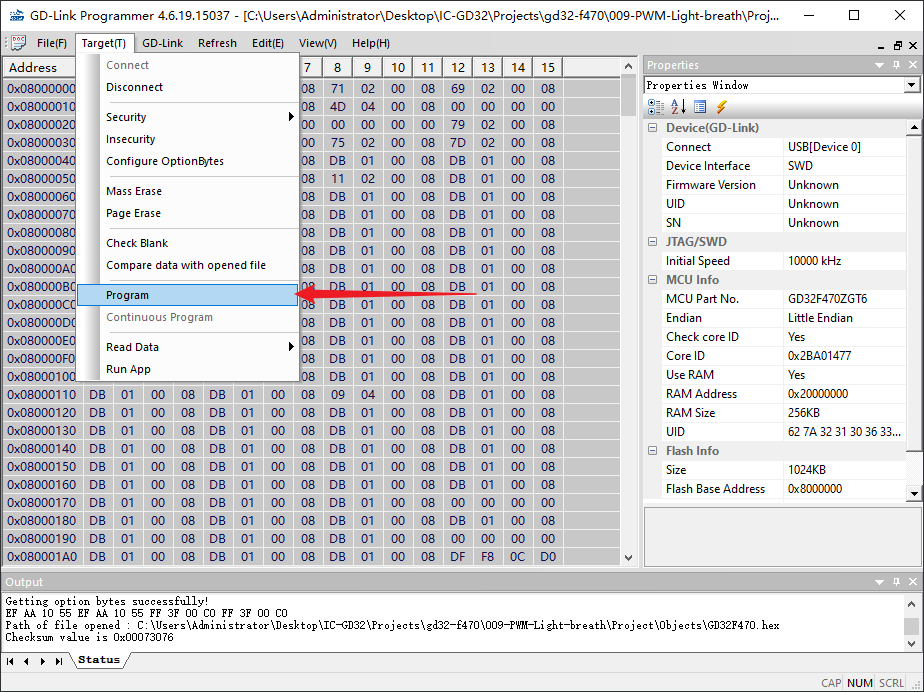

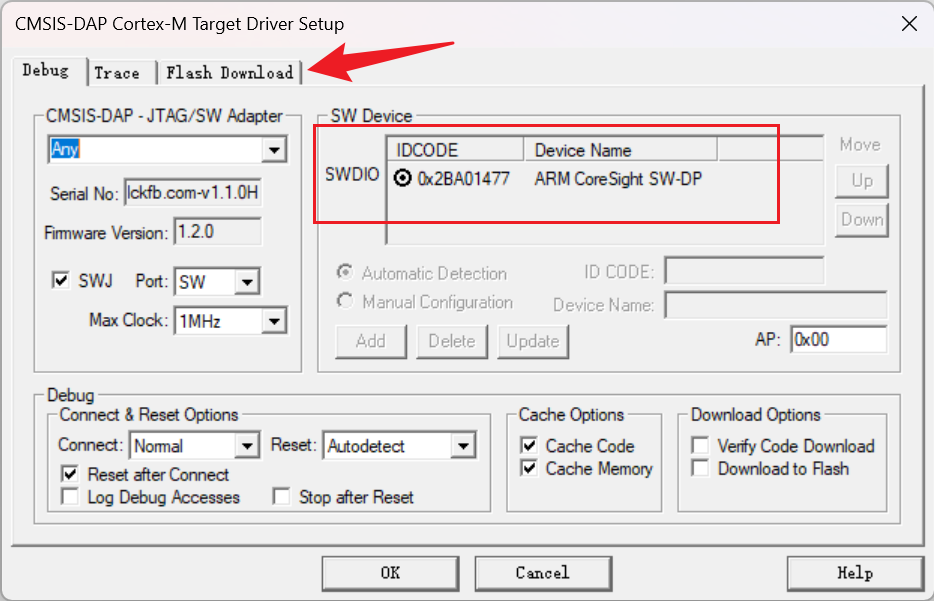

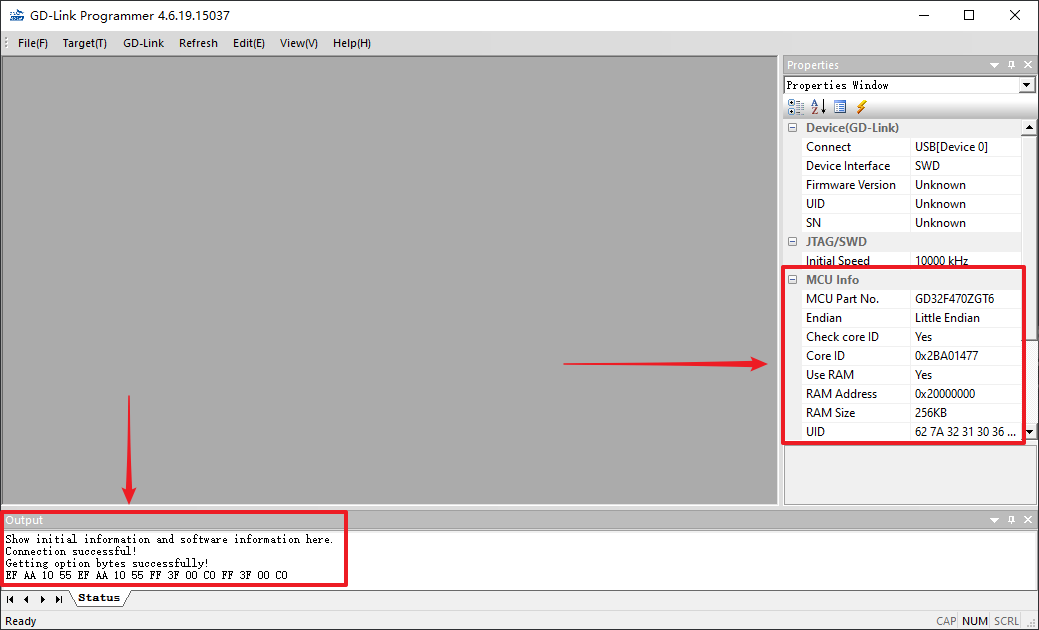

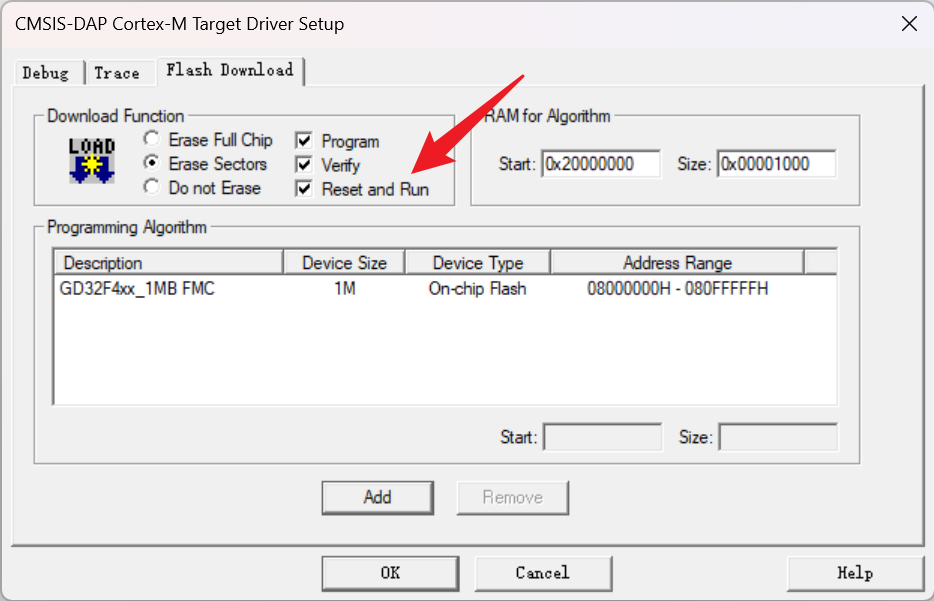

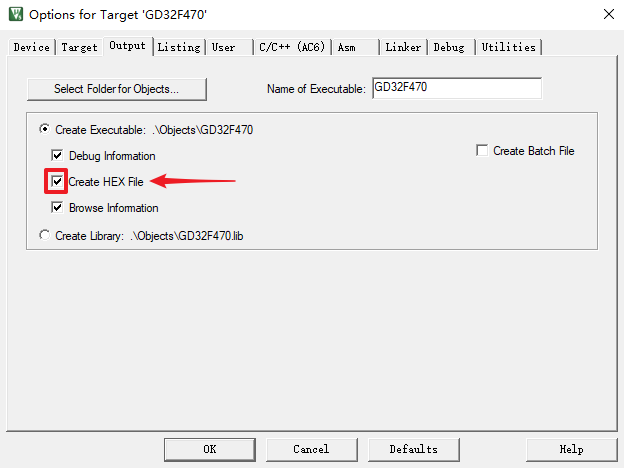

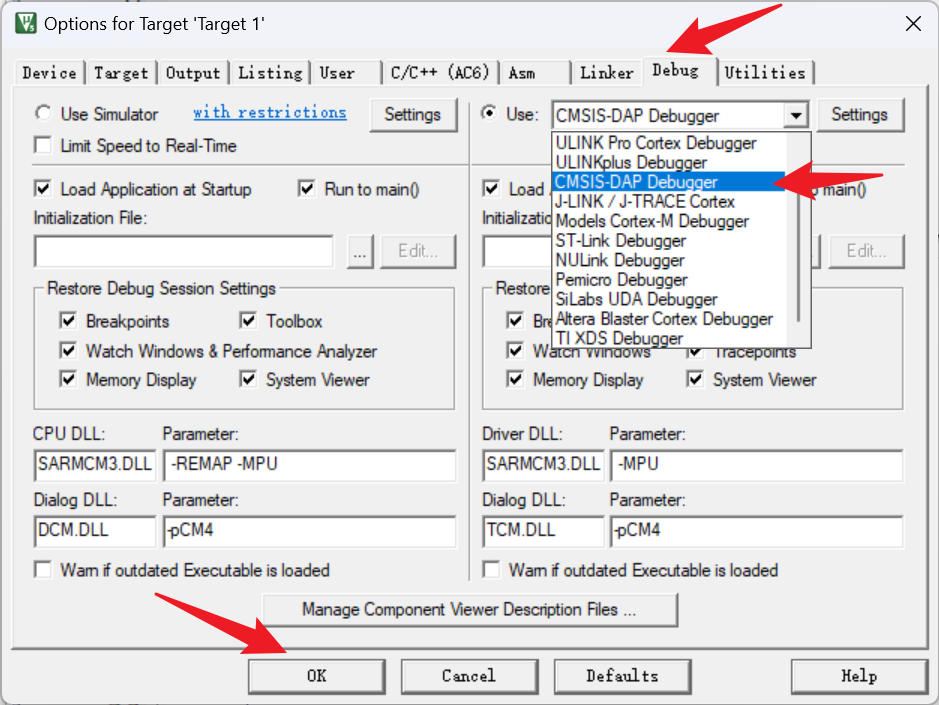

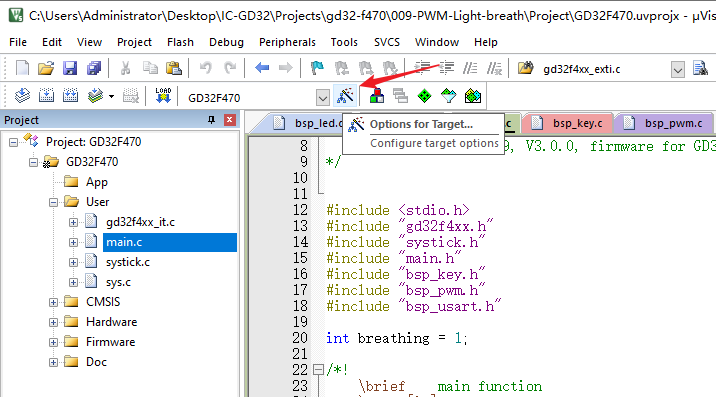

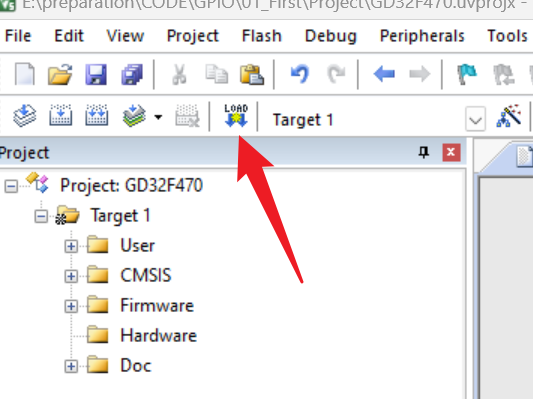

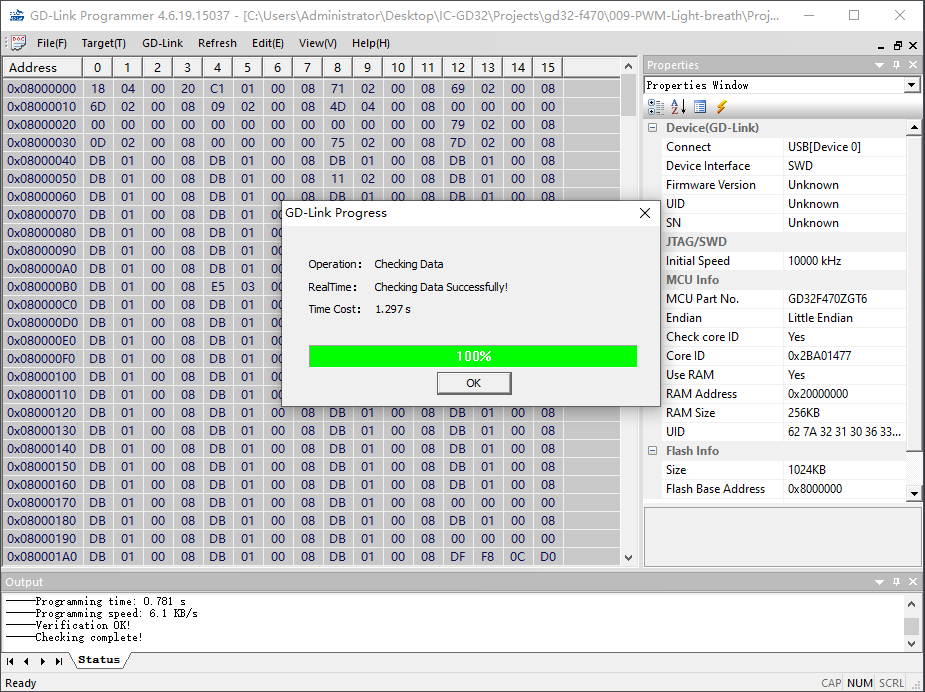

程序烧录
验证结果

需求分析

点亮LED1灯，并且闪烁。

项目新建

📎GD32F407_Template.zip

附件为模板代码，解压后修改项目名称。

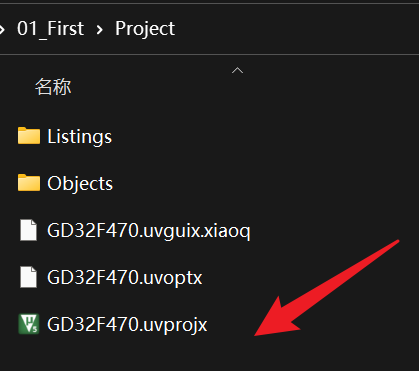

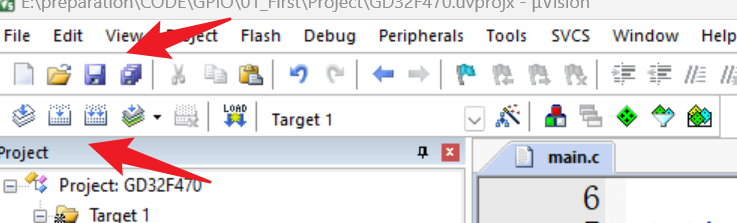

进入Project目录，双击uvprojx文件，即可打开项目

在这里特别强调：

不要把项目放到含有中文的路径下
文件路径不能够出现特殊字符，空格也不行

代码编写

GPIO初始化

void GPIO_config(void){
	// 1. 时钟初始化
	rcu_periph_clock_enable(RCU_GPIOB);
	// 2. 配置GPIO 输入输出模式
	gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_2);
	// 3. 配置GPIO 模式的操作方式
	gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_2MHZ, GPIO_PIN_2);
}

// 设置PB2为高电平
gpio_bit_set(GPIOB, GPIO_PIN_2);
// 设置PB2为低电平
gpio_bit_reset(GPIOB, GPIO_PIN_2);

delay_1ms(1000);

完整代码

#include "gd32f4xx.h"
#include "systick.h"
#include <stdio.h>
/*********************
任务目标:

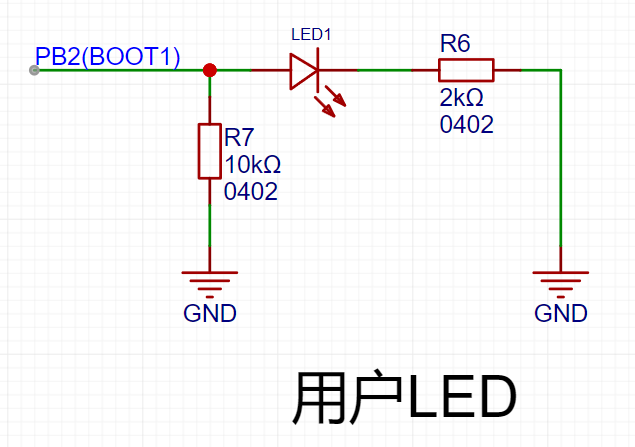

点亮LED1: PB2

**********************/

void GPIO_config(void) {
  // 1. 时钟初始化
  rcu_periph_clock_enable(RCU_GPIOB);
  // 2. 配置GPIO 输入输出模式
  gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_2);
  // 3. 配置GPIO 模式的操作方式
  gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_2MHZ, GPIO_PIN_2);
}

int main(void) {

  // 系统滴答定时器初始化
  systick_config();

  // IO引脚初始化
  GPIO_config();

  while(1) {
    // 设置PB2为高电平
    gpio_bit_set(GPIOB, GPIO_PIN_2);
    // 休眠1000ms
    delay_1ms(1000);
    // 设置PB2为低电平
    gpio_bit_reset(GPIOB, GPIO_PIN_2);
    // 休眠1000ms
    delay_1ms(1000);
  }

}
