ARM32开发--CRC循环冗余校验

CRC循环冗余校验

循环冗余校验码是一种用在数字网络和存储设备上的差错校验码，可以校验原始数据的偶然差

错。

CRC 计算单元使用固定多项式计算 32 位 CRC 校验码。

1. 硬件CRC

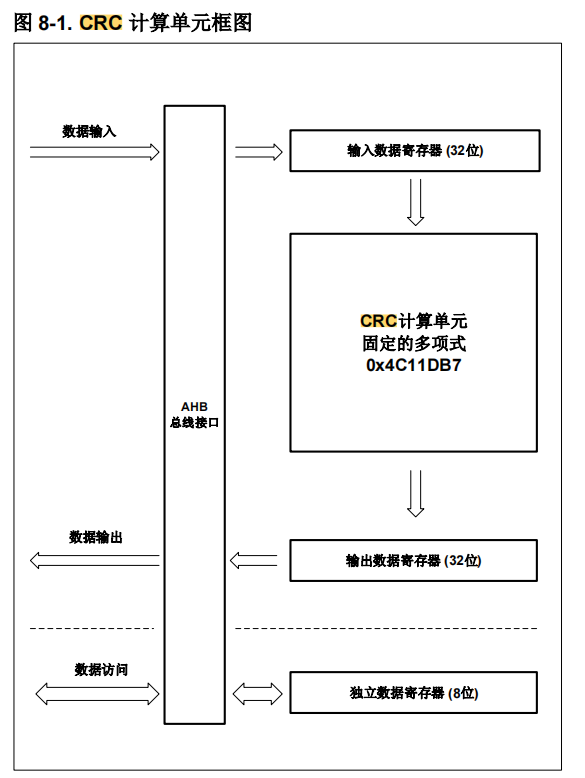

在单片机中，芯片具有专用的CRC计算单元，它是按照32位数据长度进行计算。 它相当于是我们的MCU有个小老弟，专门是干CRC计算的。

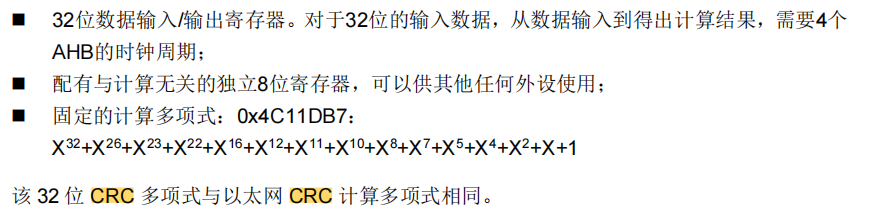

主要特征

1.1. 在C代码计算CRC

下面我们在C代码中去使用CRC循环冗余校验码:

1. 在工程中导入gd32f4xx_crc.c文件
2. 参考下面的示例代码，对数据进行计算

void example26_crc_test(){
  // 开启外设时钟
  rcu_periph_clock_enable(RCU_CRC);
  // 复位
  crc_deinit();
  // 数据重置
  crc_data_register_reset();
  // 要发送的数据
  uint32_t data[] = {0x00000001,0x00000002,0x00000003,0x00000004};
  // CRC校验码
  uint32_t crc_data = crc_block_data_calculate((uint32_t*)data,4);

  printf("0x%X\r\n",crc_data);
}

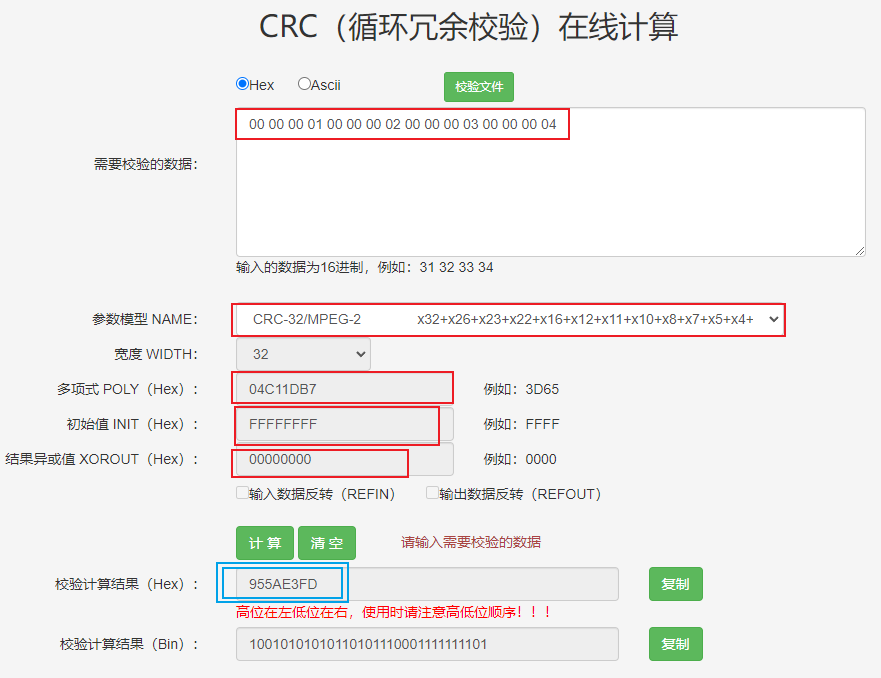

1.2. 在线计算CRC

CRC（循环冗余校验）在线计算_ip33.com

1.3. 比对二者结果

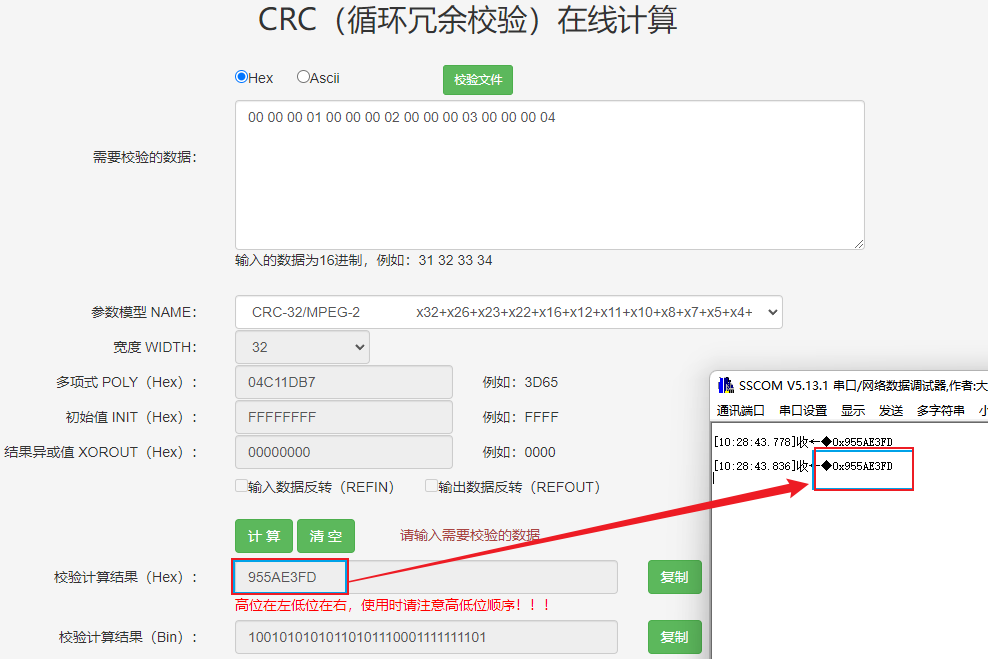

通过下图，我们可以看到两端所计算的结果是相同的，说明数据在通讯的过程中，数据是正确的。

如果通讯的过程中，数据传错了，哪怕是错一位，最终计算出来的结果都是不一致的。

请问下图，我错在哪？

2. 软件CRC

在上面的案例中，我们是将数据传输给硬件计算单元去计算，但是芯片默认只支持32位的结果输出。但是在日常开发中，我们使用16位或者8位的情况非常多，所以我们无法直接使用硬件CRC，这个时候，咱们就得使用软件CRC自己来计算。

好的,我来简单地描述一下如何在软件中实现CRC(循环冗余校验)的步骤:

选择多项式生成器: 首先需要确定使用哪种CRC多项式作为生成器。常见的有CRC-16、CRC-32等多种选择,需要根据实际需求选择合适的生成器。

例如在我们硬件CRC，芯片内部默认使用的多项式生成器是 0x4C11DB7

对每个输入数据位执行以下步骤:

a. 取一个字节数据，将字节左移到最高处

b. 将左移之后的数据和初值进行异或处理，将结果作为新初值

c. 处理新初值每一位, 判断最高位是否是1：

1. 如果是1，则新初值左移1位后和多项式进行异或，将结果设置为新初值
2. 如果是0，仅左移。

重复步骤3,直到所有输入数据位都处理完毕。

输出结果: 此时出书的就是最终的CRC校验码。

通常，我们进行数据的传输都是使用字节进行传输的，所以在以下的案例中，我们的数据都是按照1字节的方式进行计算

2.1. 32位CRC

uint32_t calculate_crc32(uint8_t *data, uint32_t length) {
    uint32_t crc  = 0xFFFFFFFF;
    uint32_t poly = 0x04C11DB7;

    for(int i=0; i< length;i++){
        // 1. 取出1个字节
        uint32_t d = data[i];
        // 2. 将数据进行左移，最高处是32位，传入的数据是8位的，所以左移24
        crc = crc ^ (d << 24);
        // 3. 处理新初值每一位
        for (int j = 0; j < 8; j++) {
            if (crc & 0x80000000) { // 若最高位是1，则左移1位与多项式进行异或
                crc = (crc << 1) ^ poly;
            } else {
                crc = crc << 1;   //若最高位不是1， 则右移一位
            }
        }
    }
    return crc;
}

void example27_crc_soft_test(){

  uint8_t data[] = {0x00,0x00,0x00,0x01,0x00,0x00,0x00,0x02,0x00,0x00,0x00,0x03,0x00,0x00,0x00,0x04};
  // CRC校验码
  uint32_t crc_data = calculate_crc32(data,16);

  printf("0x%X\r\n",crc_data);
}

2.2. 16位CRC

uint32_t calculate_crc16(uint8_t *data, uint32_t length) {
    uint32_t crc  = 0xFFFF;
    uint32_t poly = 0x8005;

    for(int i=0; i< length;i++){
        // 1. 取出1个字节
        uint32_t d = data[i];
        // 2. 将数据进行左移，最高处是16位，传入的数据是8位的，所以左移8
        crc = crc ^ (d << 8);
        // 3. 处理新初值每一位
        for (int j = 0; j < 8; j++) {
            if (crc & 0x8000) { // 若最高位是1，则左移1位与多项式进行异或
                crc = (crc << 1) ^ poly;
            } else {
                crc = crc << 1;   //若最高位不是1， 则右移一位
            }
        }
    }
    return crc;
}

测试代码

  uint8_t data16[] = {0x00,0x01,0x00,0x02,0x00,0x03,0x00,0x04};
  uint16_t crc_data = calculate_crc16(data16,8);

  printf("0x%X\r\n",crc_data);

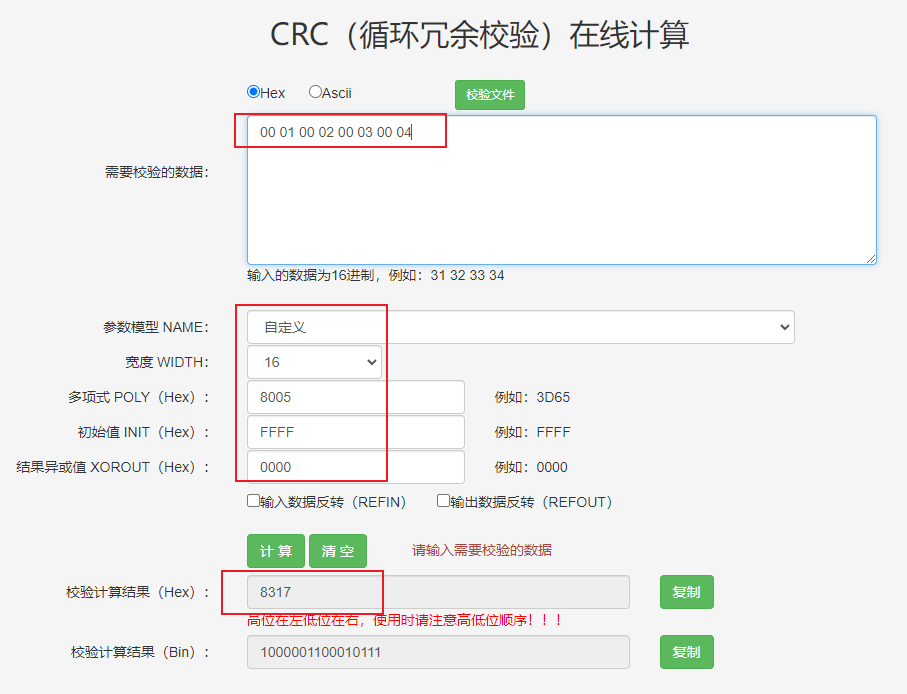

执行代码，查看代码运行结果是否和网页计算一致

2.3. 8位CRC

uint32_t calculate_crc8(uint8_t *data, uint32_t length) {
    uint32_t crc  = 0xFF;
    uint32_t poly = 0x80;

    for(int i=0; i< length;i++){
        // 1. 取出1个字节
        uint8_t d = data[i];
        // 2. 将数据进行左移，最高处是8位，传入的数据是8位的，所以左移0
        crc = crc ^ (d << 0);
        // 3. 处理新初值每一位
        for (int j = 0; j < 8; j++) {
            if (crc & 0x80) { // 若最高位是1，则左移1位与多项式进行异或
                crc = (crc << 1) ^ poly;
            } else {
                crc = crc << 1;   //若最高位不是1， 则右移一位
            }
        }
    }
    return crc;
}

uint8_t data8[] = {0x01,0x02,0x03,0x04};
uint8_t crc_data8 = calculate_crc8(data8,4);
printf("0x%X\r\n",crc_data8);

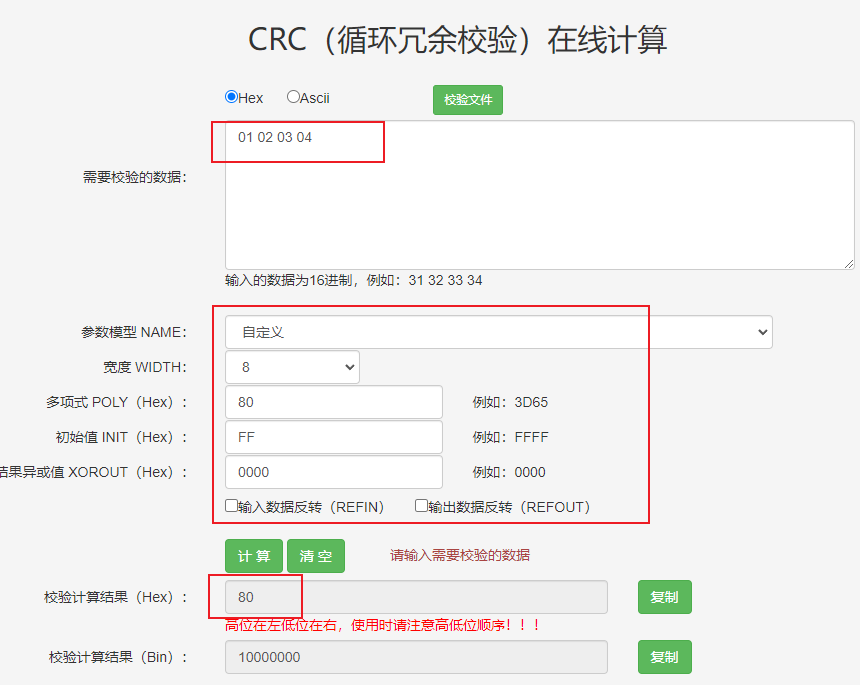

在网页中查看执行结果,比对与程序执行输出的结果是否一致

3. 模拟数据传输

在该案例中，我们使用单片机作为发送端，使用python客户端作为接收端。

1. 在单片机端， 我们先对数据计算一个CRC校验码
2. 在接收端，我们重新对数据计算一个CRC校验码
3. 比对收到的校验码和自己计算出来的校验码

1. 1. 若相同，则数据校验成功
   2. 若不同，则数据校验失败

3.1. 在python中实现CRC8

按照前面的步骤，我们将CRC算法在python中实现一遍

def crc8(data, init_crc):
    poly = 0x80

    for d in data:
        init_crc = init_crc^d # 1.
        for i in range(8):
            if init_crc&0x80:
                init_crc = (init_crc<<1)^poly
            else:
                init_crc = init_crc << 1

    return init_crc&0xff  # 这里的0xff只是为了去取出8位数据

3.2. 单片发出数据

在单片机中，我们循环的去发送数据

  while(1){
    // 假设我们要发送的数据是前4个字节
    uint8_t data8[5] = {0x01,0x02,0x03,0x04,0};
    // 计算数据的CRC校验码
    uint8_t crc_data8 = calculate_crc8(data8,4);
    // 将CRC校验码拼接到要发送数据的末尾
    data8[4] = crc_data8;

    usart0_dma_send_data(data8,5);

    delay_1ms(2000);
  }

3.3. python接收数据

在python客户端中，我们要干如下几件事：

1. 接收到客户端数据
2. 将数据转成字节数组
3. 从字节数组中拆分出数据部分和校验码部分
4. 使用crc校验算法，对数据部分重新计算校验码
5. 比对计算出来的校验码和接收到的校验码

1. 1. 若相同，则校验成功
   2. 若不同，则校验失败，该条数据就是辣鸡

ser = serial.Serial("COM58", 115200, timeout=3000)
print("ser is open:",ser.isOpen())

while True:
    # print(ser)
    count = ser.in_waiting
    # 先找到头
    if count >= 5:
        data = ser.read(count)
        print(f"count={count},data={data}");

        if count == 5:
            result = struct.unpack('<BBBBB',data )
            print(f"result={result}")
            # 将数据部分取出来，计算校验码
            code = crc8(result[0:4],0xff)
            print("tx_code=0x{:02X}, rx_code=0x{:02X}".format(result[4],code))

    time.sleep(0.001)

ser.close()
