首次接触Flotherm，下载了XT 2020.1版本，自学试试看。第一感觉就是怎么我安装了一个solidworks，说好的热分析Flotherm呢？这画图功能跟solidworks一模一样，又去网上查查flotherm教程，自己摸索了一下，跟Flow Simulation有点像。分享一下简单的流体显示和网格划分操作。打开一个风道3D模型，未作简化处理，右边是进风口，左边长条是出风口。建一个“堵头”零件，作为进风气流设置载体。点击菜单“热分析”。点击“项目工具”-
摘要由CSDN通过智能技术生成

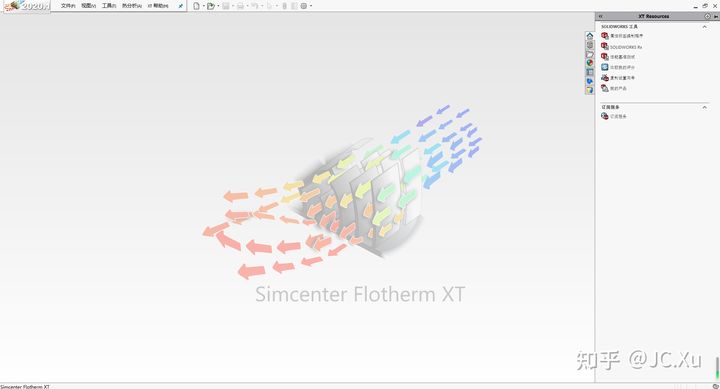

首次接触Flotherm，下载了XT 2020.1版本，自学试试看。

第一感觉就是怎么我安装了一个solidworks，说好的热分析Flotherm呢？

这画图功能跟solidworks一模一样，又去网上查查flotherm教程，自己摸索了一下，跟Flow Simulation有点像。

分享一下简单的流体显示和网格划分操作。

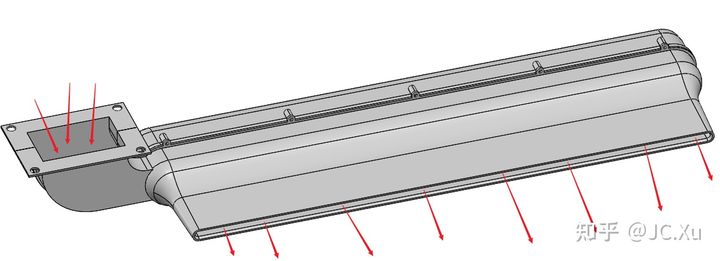

  • 打开一个风道3D模型，未作简化处理，右边是进风口，左边长条是出风口。

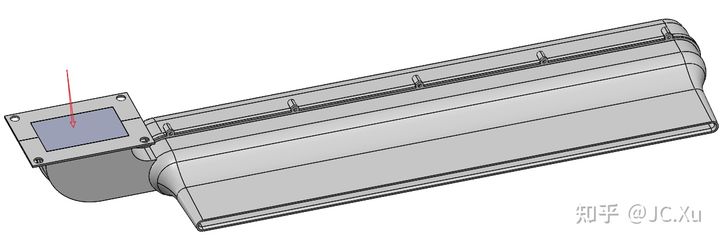

建一个“堵头”零件，作为进风气流设置载体。

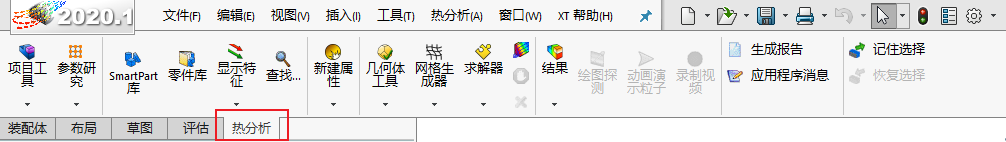

  • 点击菜单“热分析”。

<
