HCL华三模拟器三层交换机DHCP实验

        简介：

        除了一些小型的、只有若干台设备的网络环境，几乎每个局域网内都有至少一个用来分发IP地址的设备，这种技术只要是懂点网络的人都可以做出来，但是对于初学者或者非本行的人来说这项技术却是需要花点时间去搜索、测试的。

        实验环境：Windows 10（21H1） H3C HCL（V3.0.1）

        实验目的：通过配置H3C三层交换机的DHCP Server功能实现两台客户端自动获取IP地址（两台客户端分别获取一个网段IP地址，即让DHCP服务器分配两个网段的IP给两个VLAN里面的主机。

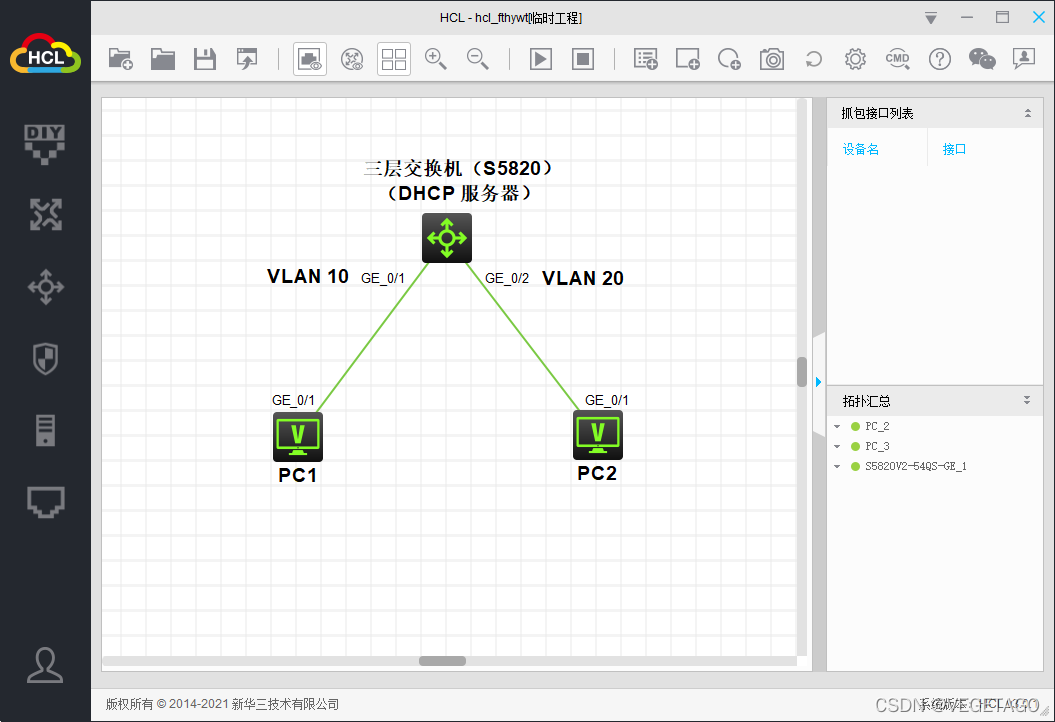

        实验拓扑：

实验步骤：

        1、在HCL模拟器中拖放各个设备并连接好互连线（具体的接口和设备可不必完全参考上述，具备其功能即可。

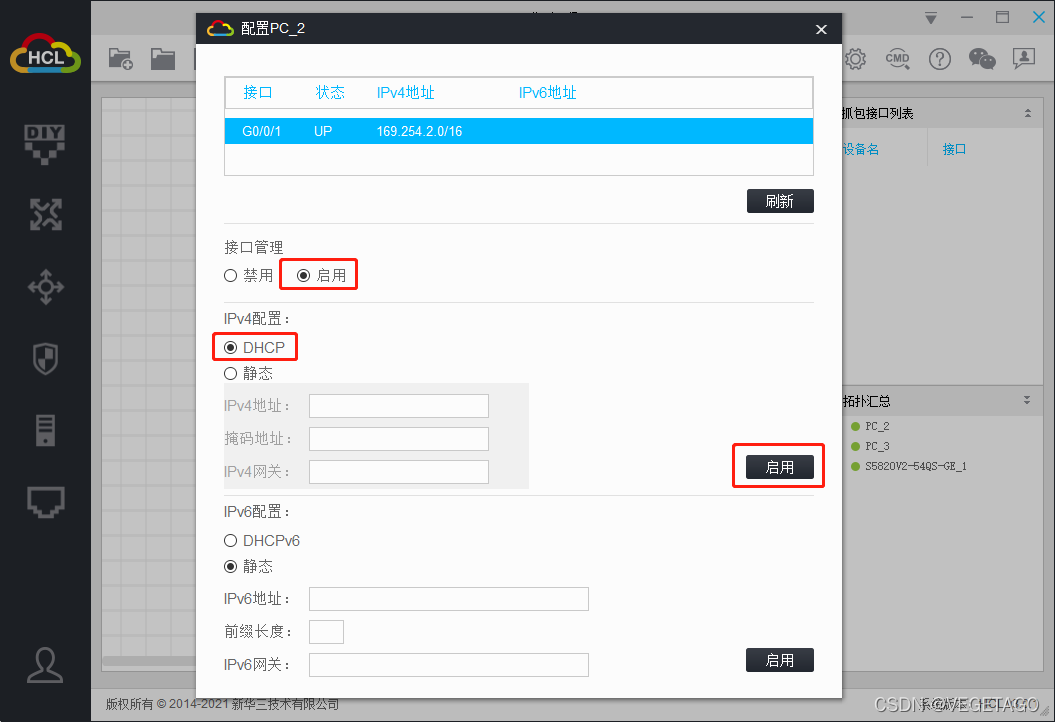

         2、启动各个设备，将两台PC的网卡设置成“DHCP”获取IP的方式（如下）。

        3、配置DHCP服务器（三层交换机）

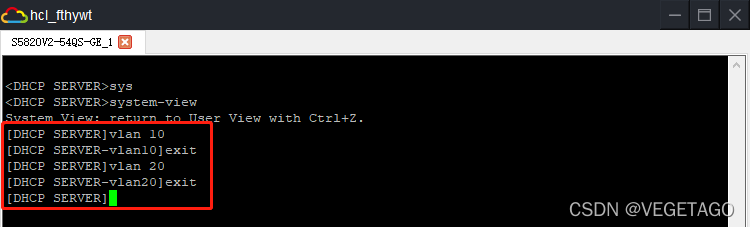

        先创建两个vlan，后续用于接入两台PC。

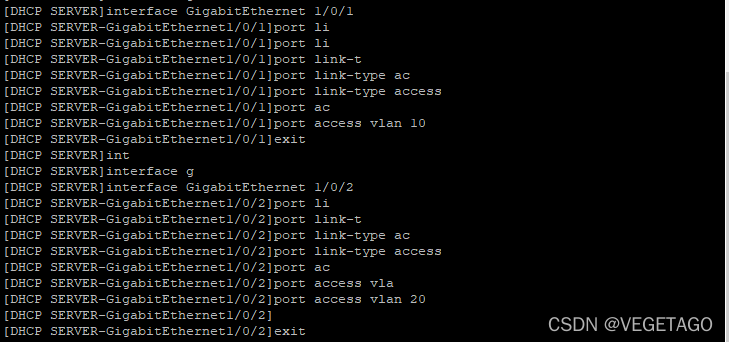

将两台PC所连接再交换机上的接口分别加入VLAN 10 、 VLAN 20。



 4、创建VLAN接口地址作为DHCP 客户端的网关。

VLAN 10：

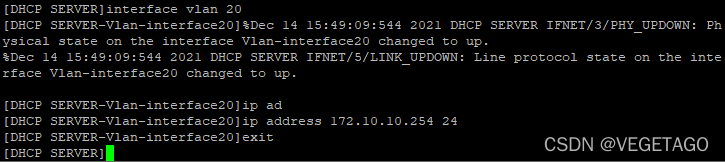

 VLAN 20：

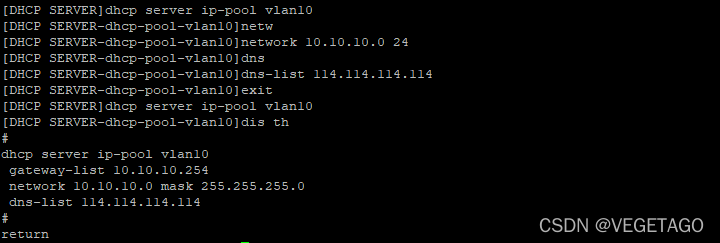

 5、创建DHCP地址池，地址池中的Gateway分别写上两个VLAN的接口地址。



 6、启用DHCP Server 功能。

 7、查看两台PC的IP地址是否获取到。

PC1（VLAN 10）：

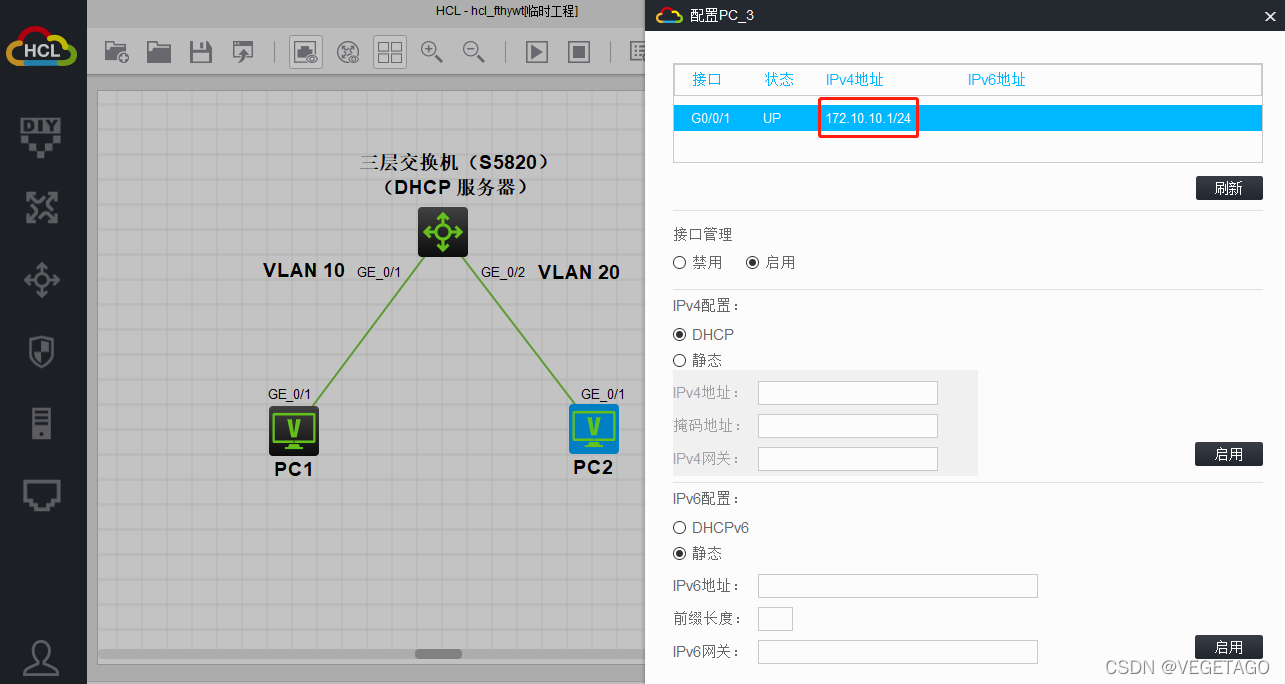

PC2（VLAN 20）：

         如上两图，PC1和PC2均获取到了其所在的vlan的IP网段地址。至此，H3C三层交换机DHCP服务器配置完毕，实验成功。
