【STM32开发笔记】使用RT-Thread的SDIO驱动和FATFS实现SD卡文件读写
本篇将介绍——如何在正点原子STM32探索者V3开发板上使用RT-Thread的SDIO驱动和FATFS文件系统组件实现SD卡上的文件读写。
开始本篇实验前,需要搭建RT-Thread开发环境,可以参考我之前的文章:【正点原子STM32探索者V3开发板体验】体验RT-Thread 5.0.0版本
在正点原子STM32探索者V3开发板上使用RT-Thread驱动SD卡实现文件读写只需要三步:
- 配置FATFS和SDIO功能
- 编译项目代码
- 烧录程序到开发板
对,你没看错,不用写代码,只需要改改配置,编译、烧录、运行就可以了!
一、准备工作
1.1 准备好开发板和SD卡

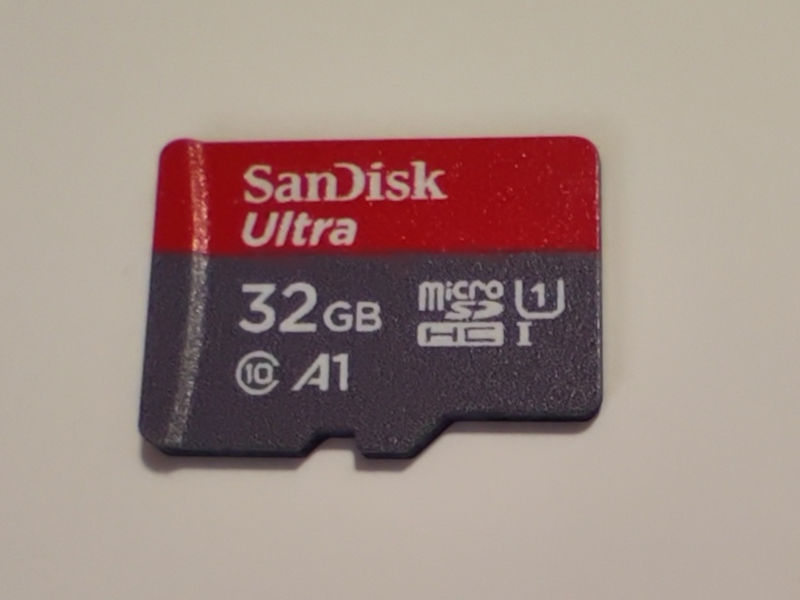

开始本篇实验之前,需要准备一个MicroSD卡,我这里准备的是一个32G的闪迪卡:
1.2 创建RT-Thread项目
和上一篇文章类似,首先打开RT-Thread Env工具, 并跳转到rt-thread源码的bsp/stm32/stm32f407-atk-explorer
子目录。
然后,使用如下scons命令,创建RT-Thtread项目:

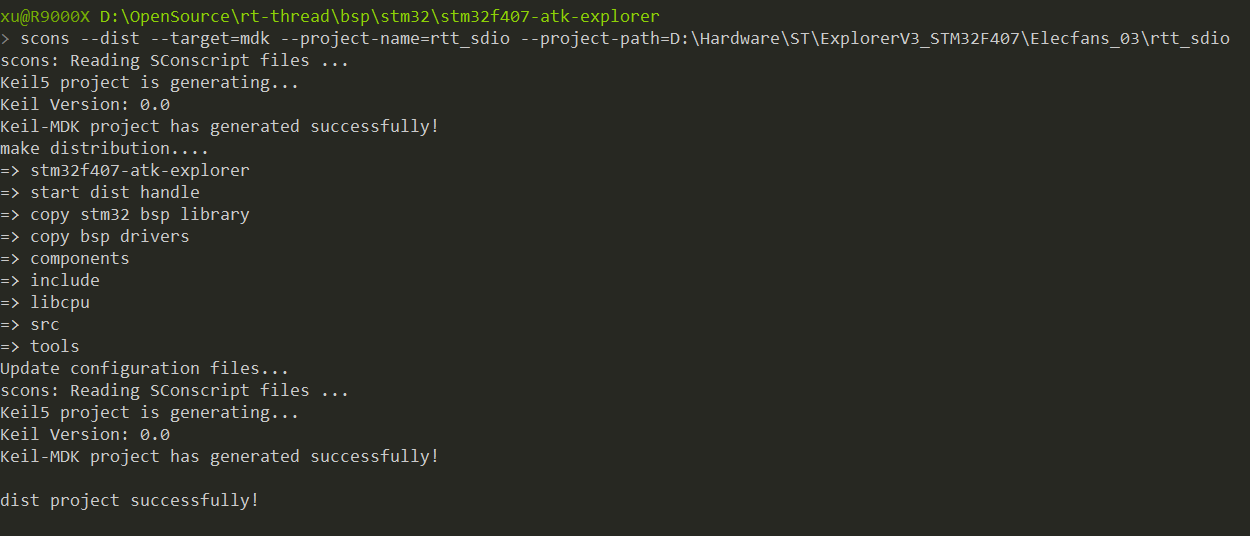

scons --dist --target=mdk --project-name=rtt_sdio --project-path=D:\Hardware\ST\ExplorerV3_STM32F407\Elecfans_03\rtt_sdio
如下图所示:
注:如果已有RT-Thread项目,则可以跳过此步骤。

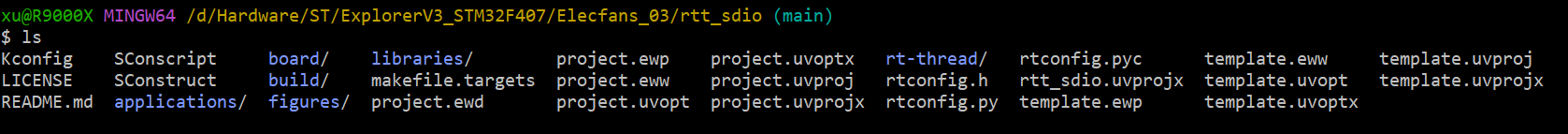

该命令执行完成后,就可以看到创建的目录和文件了:
其中,rtt_sdio.uvprojx
即为刚刚scons命令生成的Keil项目文件。
二、配置RT-Thread
PS:这个以RT-Thread Env工具为例,对RT-Thread进行配置,如果是使用RT-Thread Studio创建项目,进行配置也是类似的。
2.1 打开文件系统相关配置

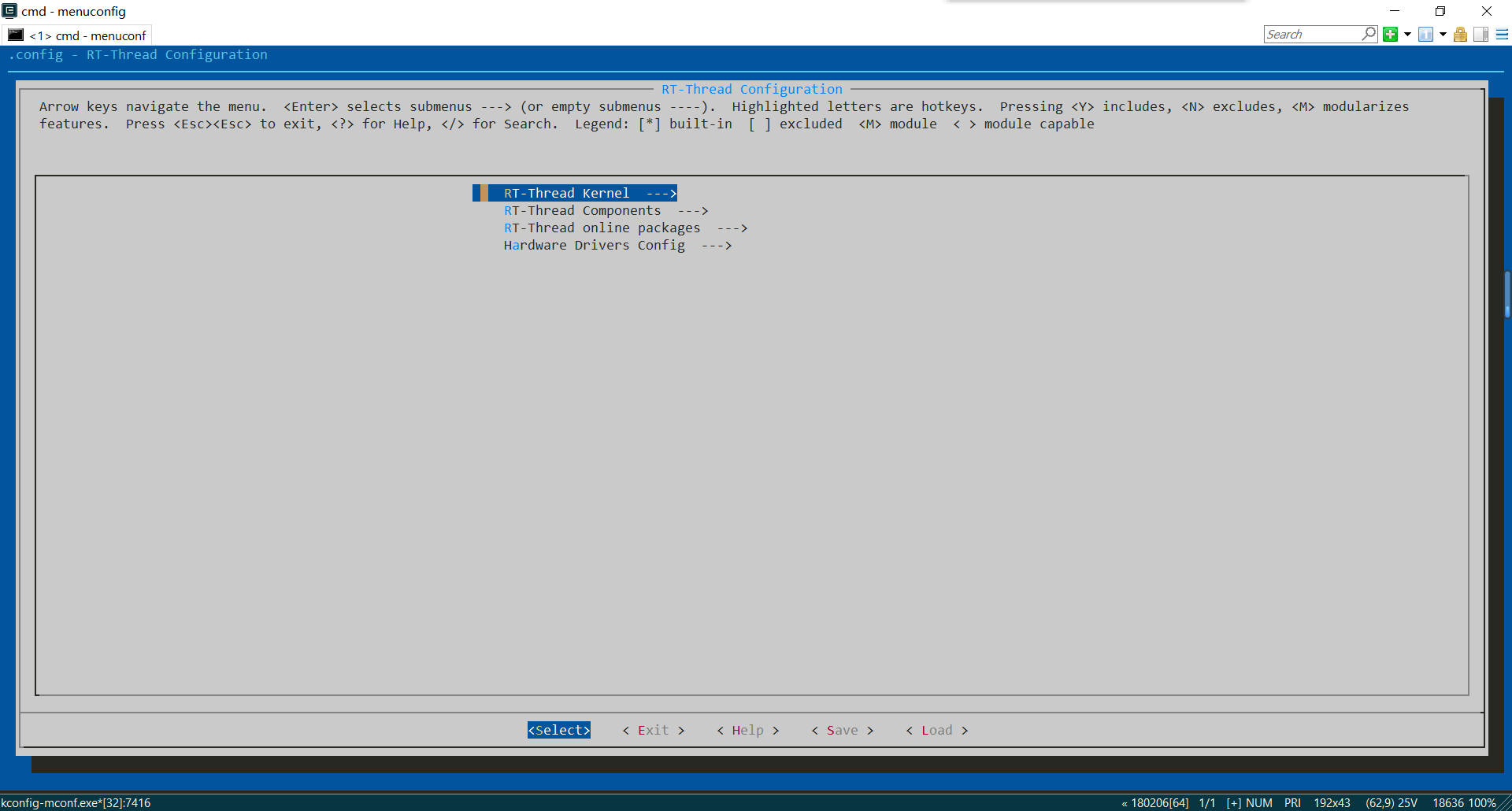

RT-Thread Env命令行窗口跳转到项目所在目录后,执行meuconfig命令并回车,打开配置界面:
常用操作说明:
- 上下键,移动光标
- 回车键,进入配置项
- ESC键,退出当前配置,返回上一级配置
- 空格键,选中或取消光标所在配置项
- “/”键,搜索界面

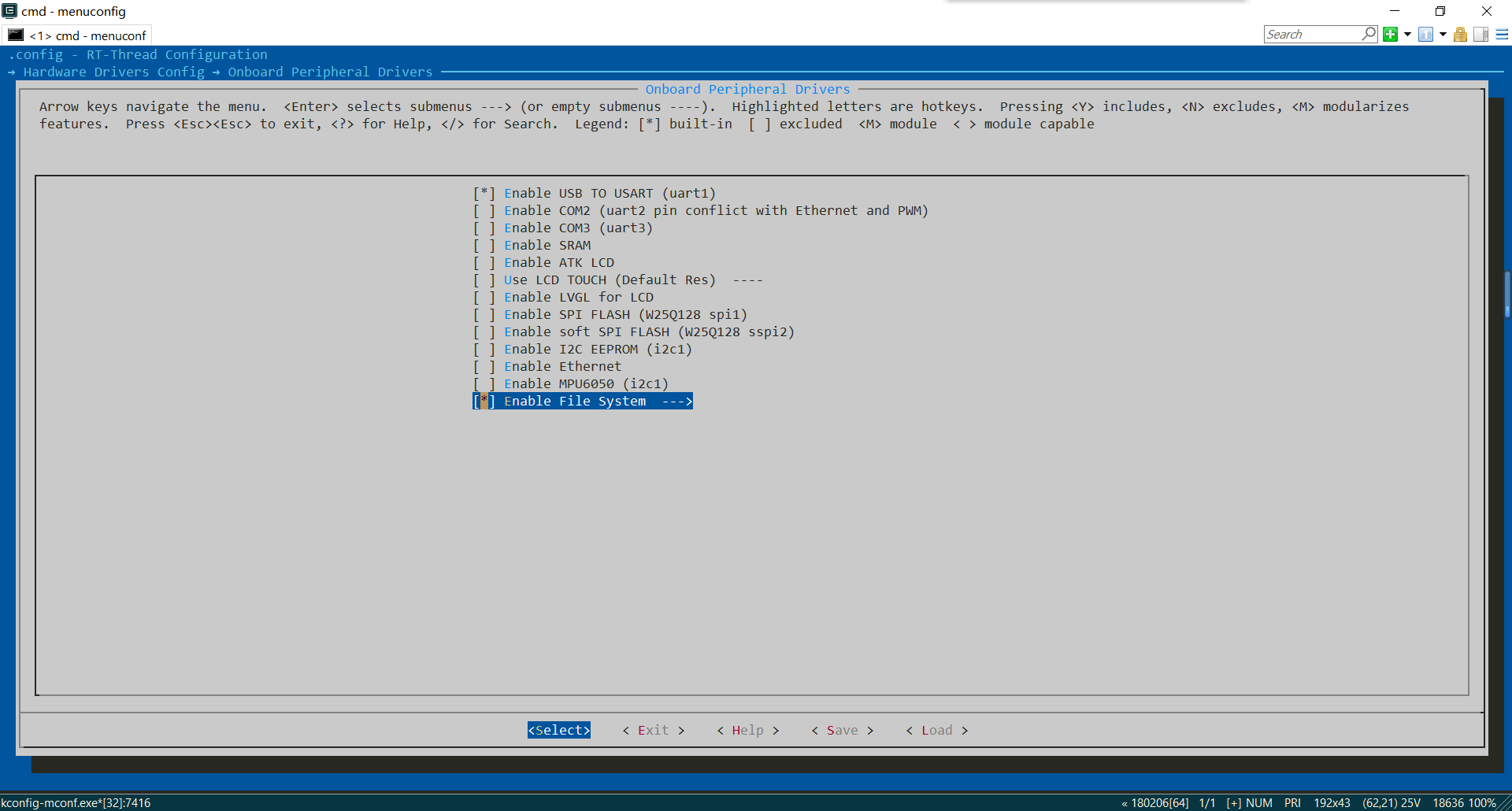

在 Hardware Drivers Config -> Onboard Periopheral Drivers 配置中,选中 Enable File System:
PS:该配置项选(BSP_USING_FS
)中后,会自动选中RT_USING_DFS
和RT_USING_DFS_ROMFS
配置项。
2.2 打开SD卡相关配置
选中 Hardware Drivers Config -> Onboard Periopheral Drivers -> Enable File System (BSP_USING_FS
)配置项后,继续回车:

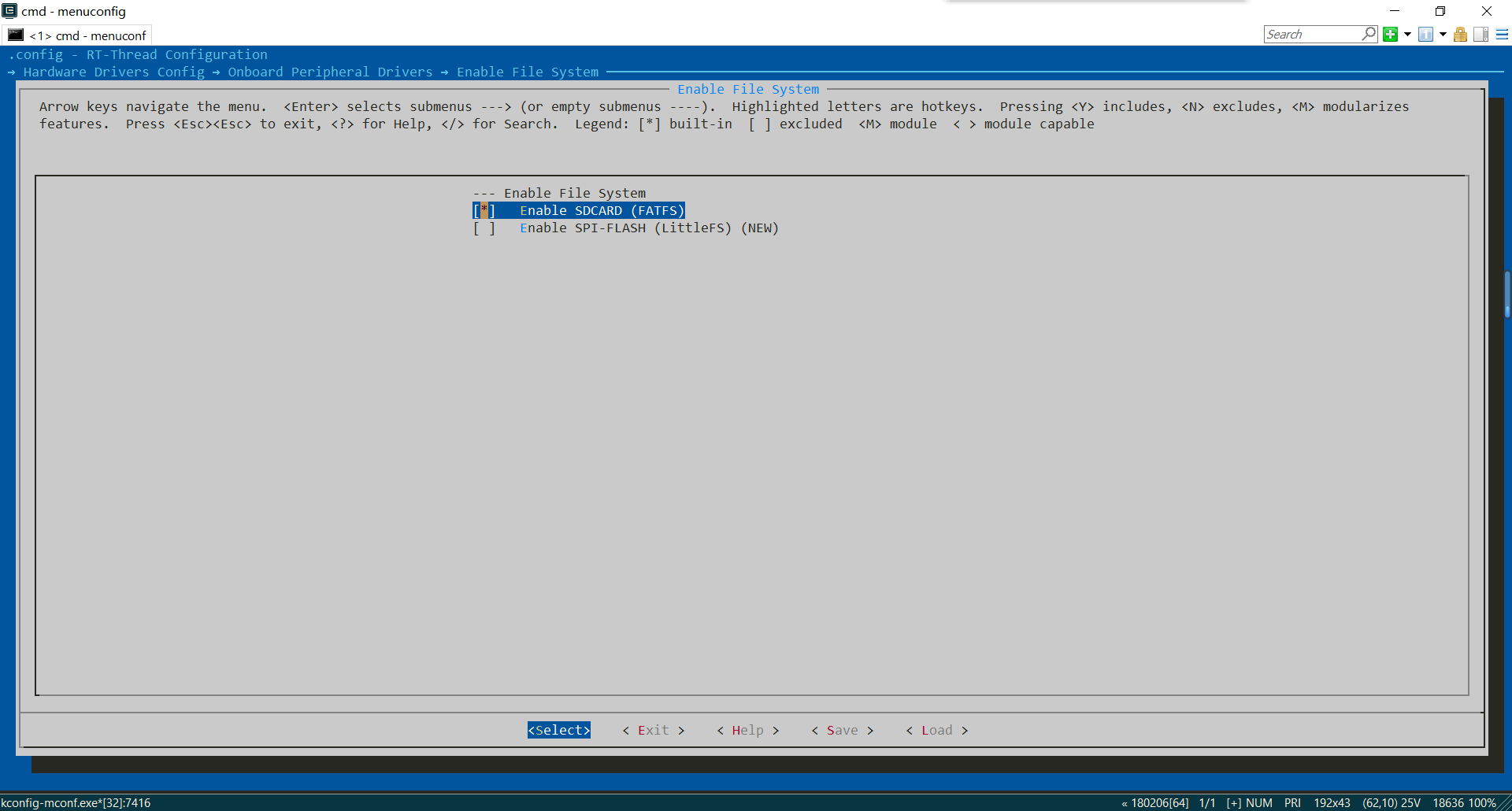

选中Enable SDCARD配置项目,如上图所示。

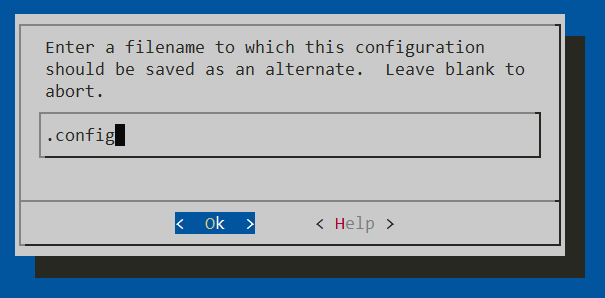

然后左右移动底部光标到Save菜单上,回车保存,提示保存为.config
:

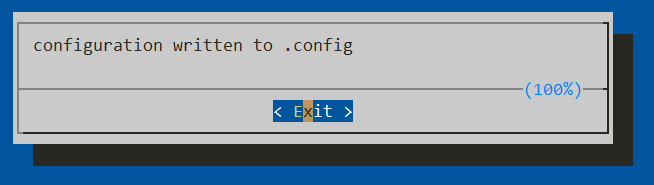

回车后,弹出提示说配置已写入到.config
了:
敲回车,界面将会返回配置界面。
此时,我们的对项目配置的修改已经保存到.config
文件了,我们只需要连续按ESC键即可退出配置界面。
2.3 打开RTC配置

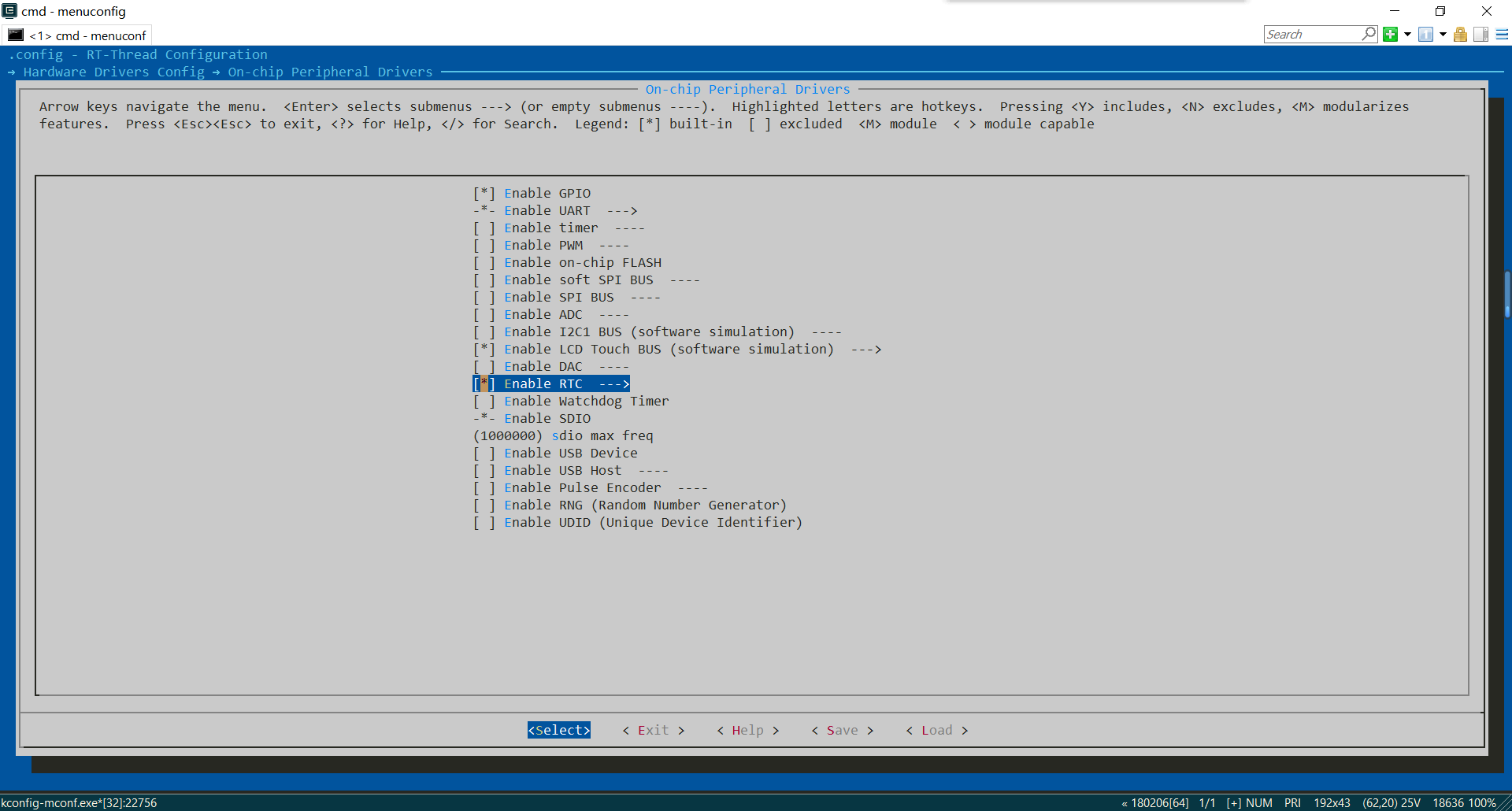

类似的,找到并打开如下配置项:
该配置项用于打开RTC功能,以实现计时功能(PS:文件系统需要计时功能)。
2.4 重新生成Keil项目文件
由于刚刚我们修改了配置项,开启了文件系统和SD卡相关的配置项目,需要重新生成Keil项目文件,才能正常编译成功。

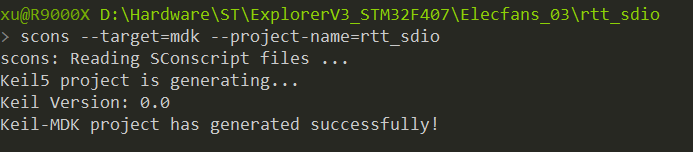

在当前项目目录中,使用如下命令,重新生成Keil项目文件:
scons --target=mdk --project-name=rtt_sdio
如下图所示:
三、编译、烧录、运行
3.1 编译项目
由于我安装的是Keil 5.37,需要先切换默认便器才可以正常编译通过。
切换默认编译器,具体操作为:
-
鼠标右击Project视图中的rt-thread目录,选择“Options for Target - rt-thread”,弹出菜单,如下图所示:
-

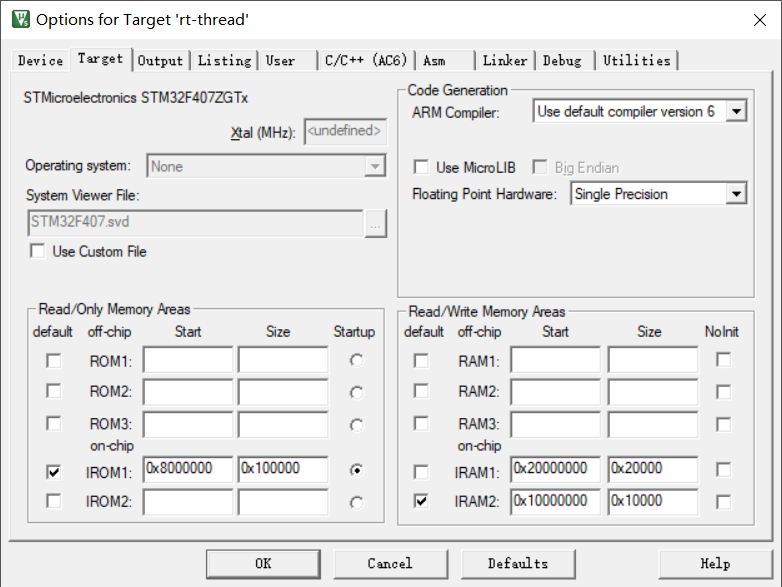

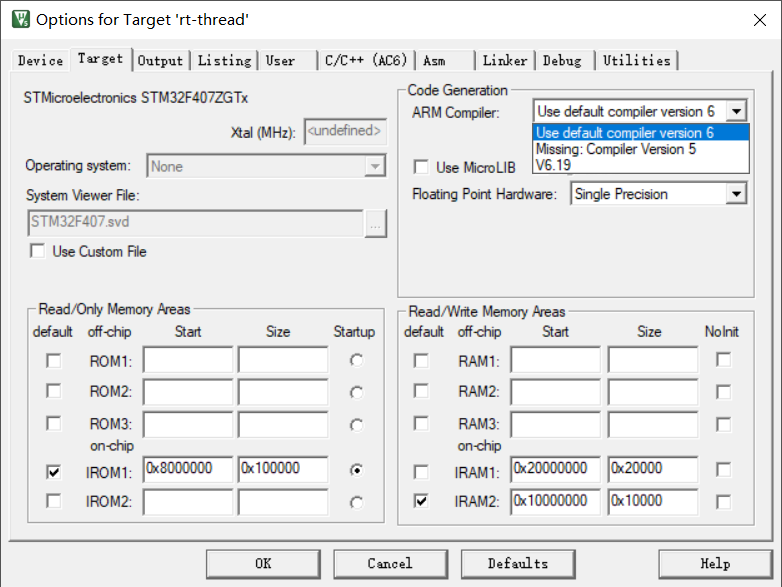

在弹出的Options for Target - rt-thread界面中,下拉ARM Compiler,选择Use default compiler version 6,即使用默认的版本6编译器;
-
点击底部的OK,确认。

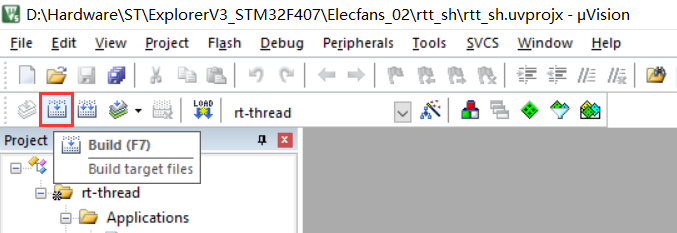

修改完默认编译器后,点击编译图标(或者按快捷键F7进行编译),将会开始编译:

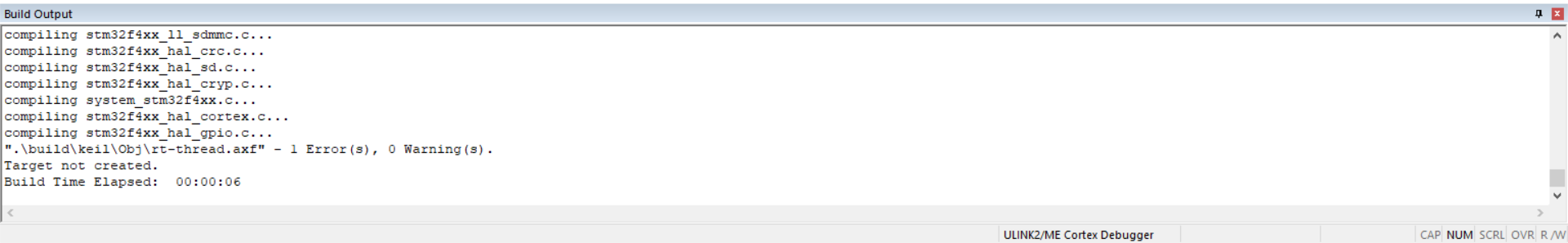

编译完成后,Build Output将会看到:

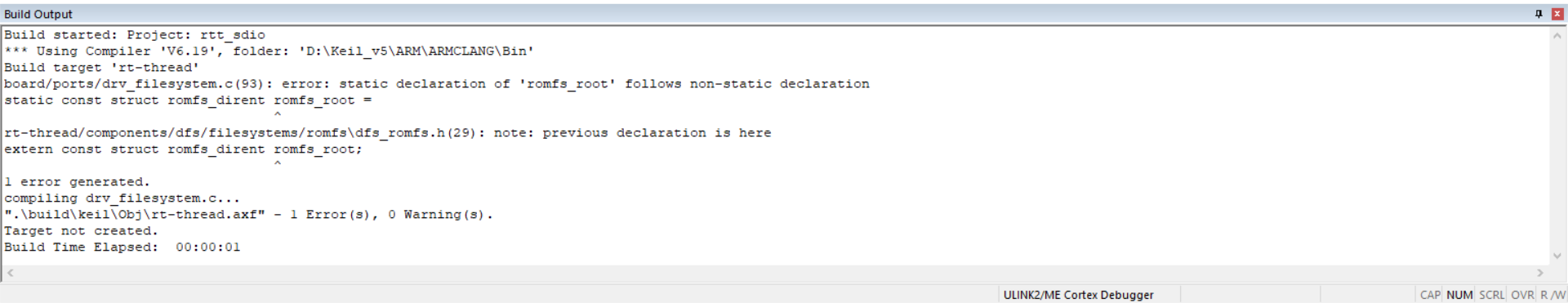

有一个Error,重新编译一下,可以直接看得清楚,不用往回找是哪个文件编译报错:
报错信息说:
board/ports/drv_filesystem.c
文件中,声明变量romfs_root
为static
,rt-thread/components/dfs/filesystems/romfs\dfs_romfs.h
文件中,声明变量romfs_root
为非static
,
前后声明不一致,导致报错,解决方法很简单,将drv_filesystem.c
中的static
去掉即可。

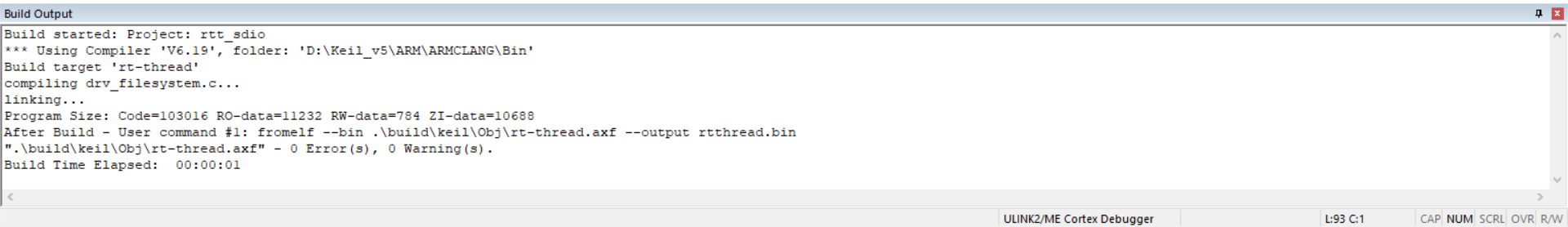

修改后,再次重新编译,就可以编译通过了:
3.2 下载程序
编译成功后,我们需要将生成的二进制程序代码文件烧录到开发板上。
开始测试之前,我们需要先将MicroSD卡插入开发板(建议断电操作,PC端先断开):
插入SD卡后,检查开发板和PC之间的USB线和JTAG调试器连接。
由于我使用的是JLink调试器,因此还需要修改项目的调试器设置(Keil项目默认的调试器设置是ULINK)。
修改Keil项目的调试设置,具体操作如下(这里以JLink为例):
-
鼠标右击Project视图中的rt-thread目录,选择“Options for Target - rt-thread”,弹出菜单,如下图所示:
-

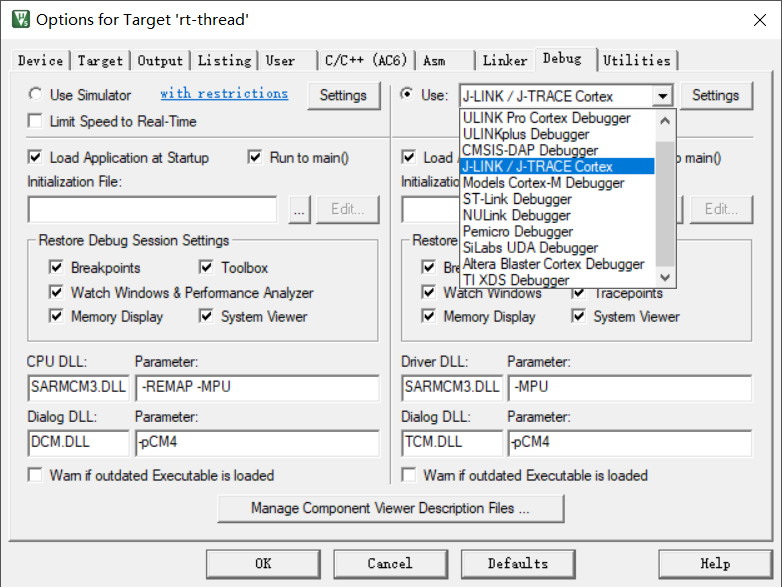

在弹出的Options for Target - rt-thread界面中,切换到Debug标签页面,如下图所示:
-

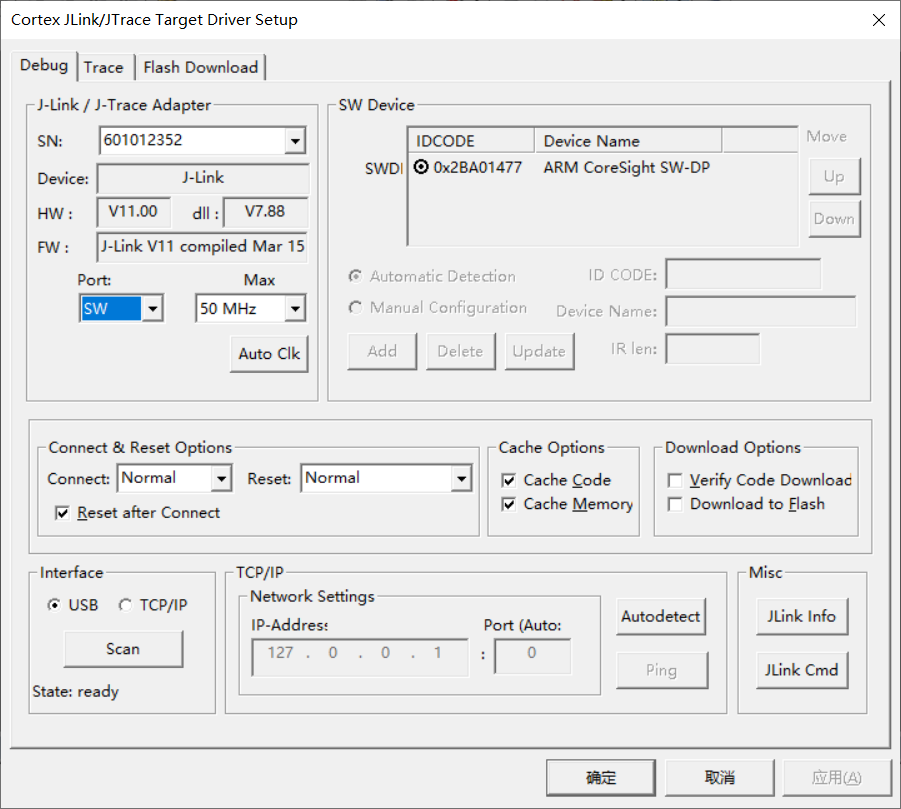

Use右边的下拉,选择J-LINK/J-TRACE Cortex,然后点击右侧的Settings,弹出Cortex JLink/JTrace Target Driver Setup界面,如下图所示:
这里,我修改了Port为SW,代表使用SWD接口(JTAG也可以),Max表示最大时钟信号频率,修改为50M下载速度更快。
看到成功识别了 ARM CoreSight JTAG-DP,说明JLINK调试器已经成功识别到主控芯片了。
-

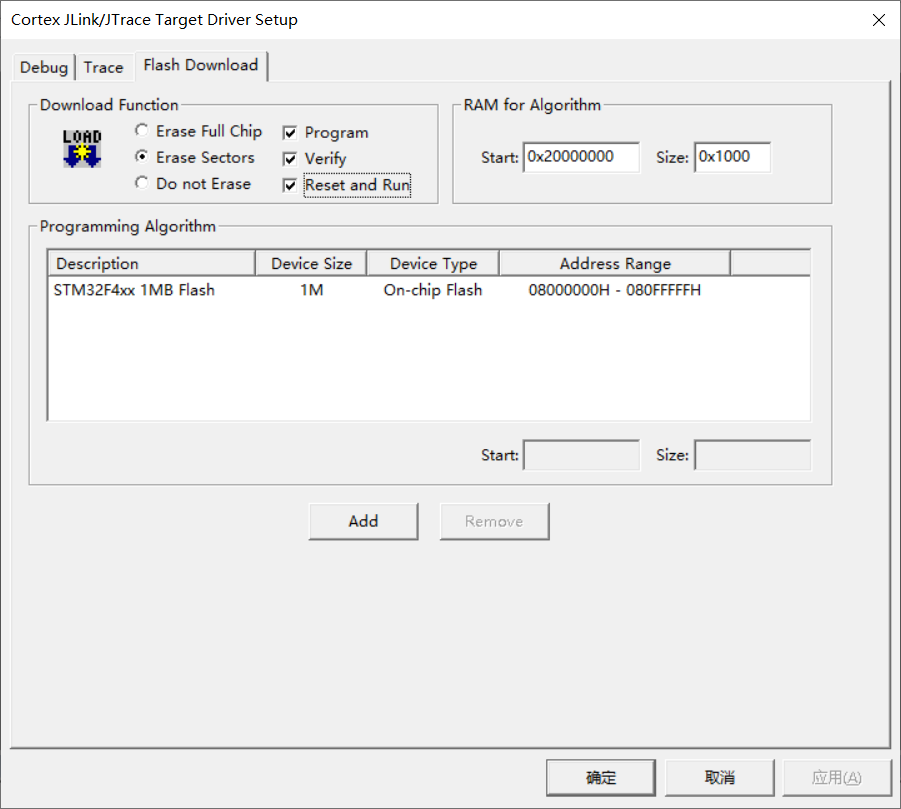

切换到Flash Download标签页,勾选Reset and Run,便于调试,如下图所示:
-
最后点击确定,回到Options for Target - Blinky界面,点击OK,保存设置;

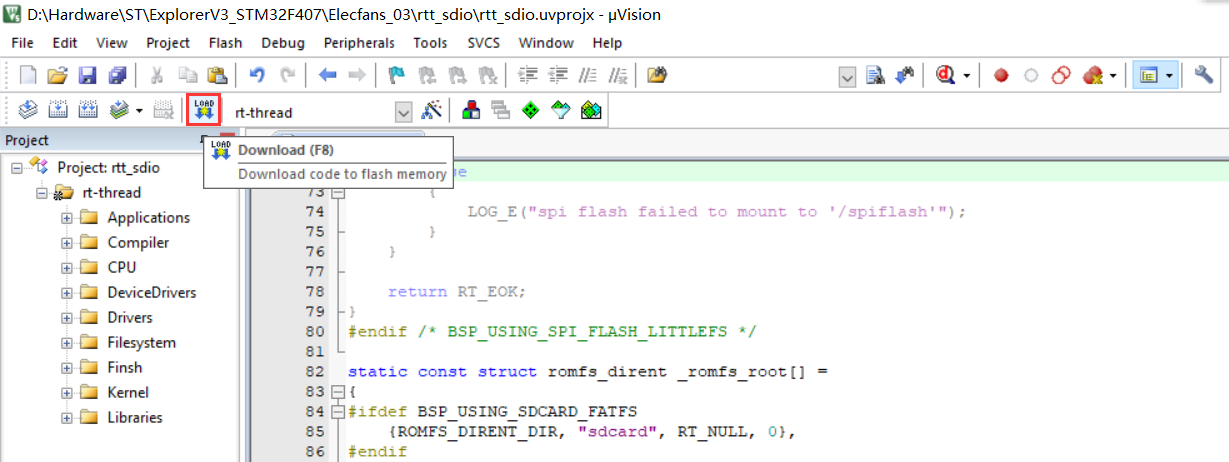

以上准备就绪后,在Keil中,点击Download按钮(或者F8快捷键),开始下载程序到开发板:
3.3 运行程序

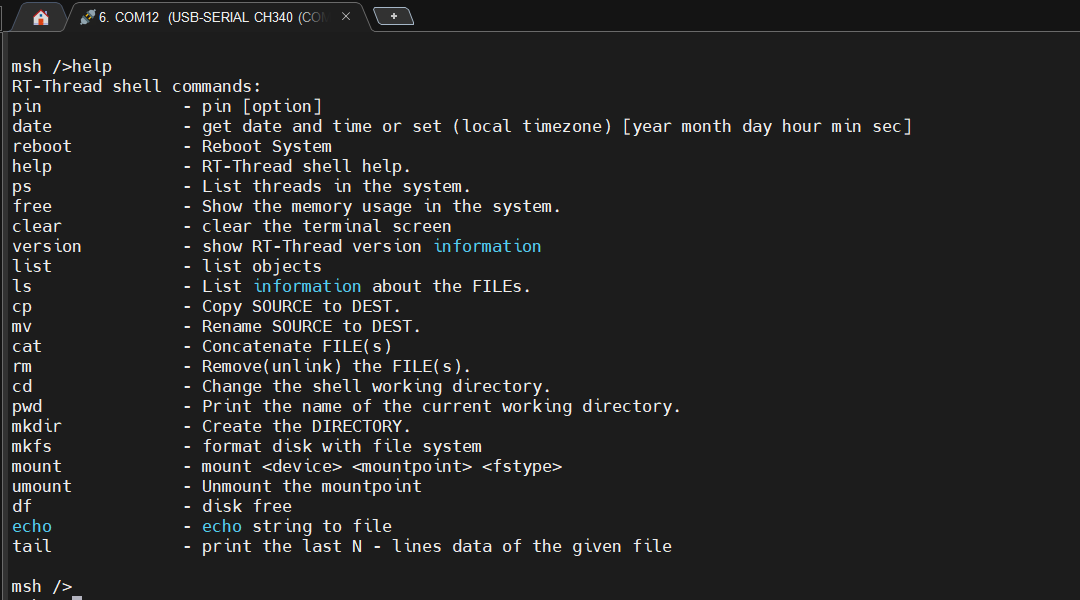

烧录完成后,连接串口,输入help
命令回车可以看到:
可以看到文件系统相关的操作命令:
- mkfs,可以用于创建文件系统
- mount,可以用于挂载文件系统
- umount,可以用于卸载文件系统
还有文件相关的操作命令:
- cp,拷贝文件
- mv,移动或重命名文件
- cat,显示文件内容
- echo,可用于创建或写入文件
四、在msh中操作SD卡
烧录完成后,我们就可以在RT-Thread的msh环境中愉快地操作SD卡了。
4.1 查看设备

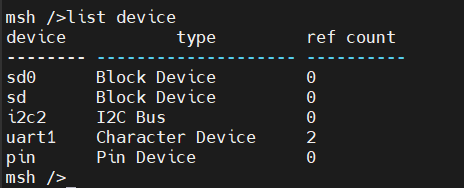

输入list device
命令并回车,可以查看设备:
这里sd0为分区,后续会对他进行操作。
4.2 格式化SD卡
初次使用的SD卡,可能没有文件系统,或者文件系统不是FAT格式的,需要将SD卡格式化为FAT文件系统,后续才能挂载成功。
**注意:**格式化操作会导致SD卡上已有数据全部丢失;因此,在执行格式化操作前,请确认SD卡上没有重要数据,或者你已对SD卡上的重要数据进行了备份。
mkfs
命令用法:

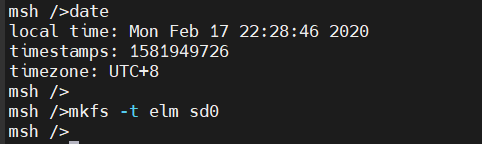

接下来,我们可以通过mkfs命令对SD卡进行格式化:
mkfs执行会持续一段时间,请耐心等待(具体因不同SD卡容量和速度等级而异,我的32GB卡消耗了几秒钟)。
4.3 挂载文件系统
接下来,我们可以在串口终端内使用mount命令将SD卡挂载到根目录:
mount -h
可以查看mount命令的用法:
另外需要注意的是,fstype参数使用的是elm(这里的elm实际就是FATFS)。
4.4 简单的文件读写测试

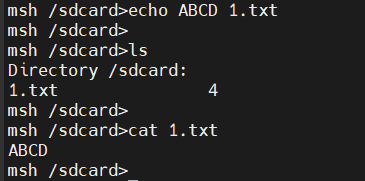

前面提到echo命令比较特殊,可以写文件,接下来使用echo写文件,cat读文件,ls查看文件:
这里使用了ls、echo、cat命令,进行了文件读写操作。
4.5 简单的目录操作测试

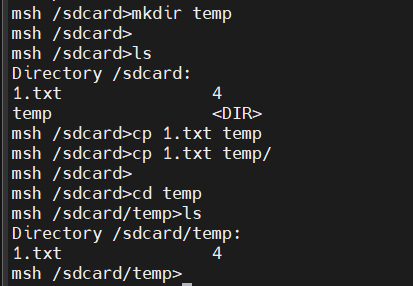

接下来,进行简单的目录操作演示。
这里首先使用了pwd查看当前工作目录,然后演示了ls、mkdir、cd命令;
如果你是对RT-Thread了解不多的朋友,看到这里可能会非常惊奇——在一个可以运行在单片机的RTOS上,居然可以这么方便的进行文件系统、目录、文件操作。
五、本篇小结
可以看到,在基于RT-Thread系统的项目中,我们没有添加任何代码,就可以实现SD卡进行文件系统和件相关操作。这是因为RT-Thread系统正点原子STM32探索者V3开发板的BSP中已经支持了SDIO功能,另外RT-Thread系统本身包含了SDIO驱动框架、FATFS支持,以及相关的命令。因此,我们可以在shell中非常方便的进行文件系统相关操作,以及文件相关操作。
