【工具使用-Audition】使用audition测试USBaudio数据回传延时

一，简介
二，准备工作
二，硬件连接
三，Audition配置
四，总结

一，简介

本文主要介绍如何使用Audition软件来测试STM32 USB audio上行音频数据的延时。

二，准备工作

Audition，ASIO驱动，STM32枚举的USB Audio高速声卡测试板。

二，硬件连接

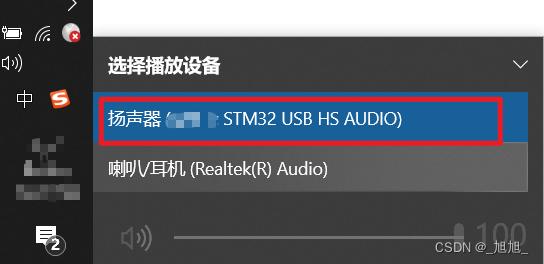

将STM32的IIS的data in和data out使用跳线帽短接，通过USB线连接到电脑。电脑显示如下代表声卡枚举成功。
在这里插入图片描述

三，Audition配置

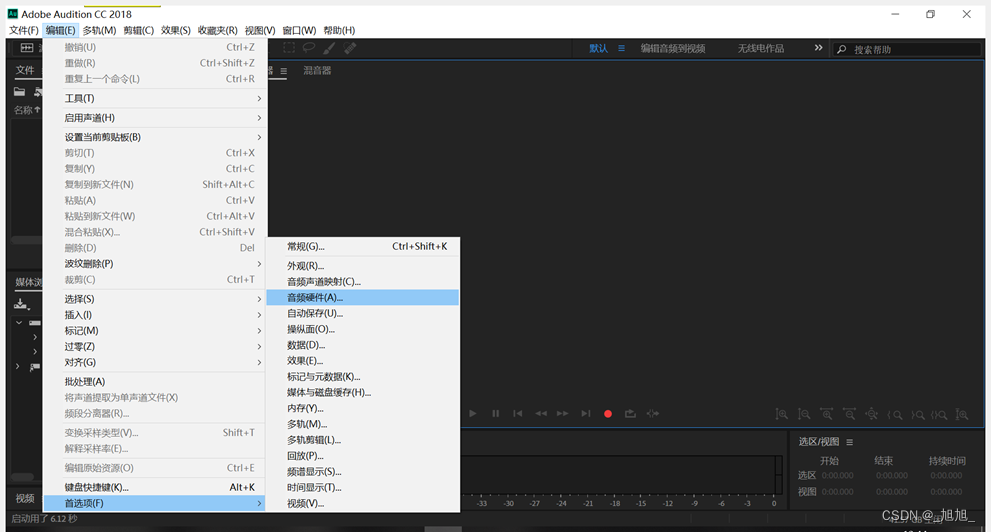

3.1 配置audition硬件选择

在这里插入图片描述

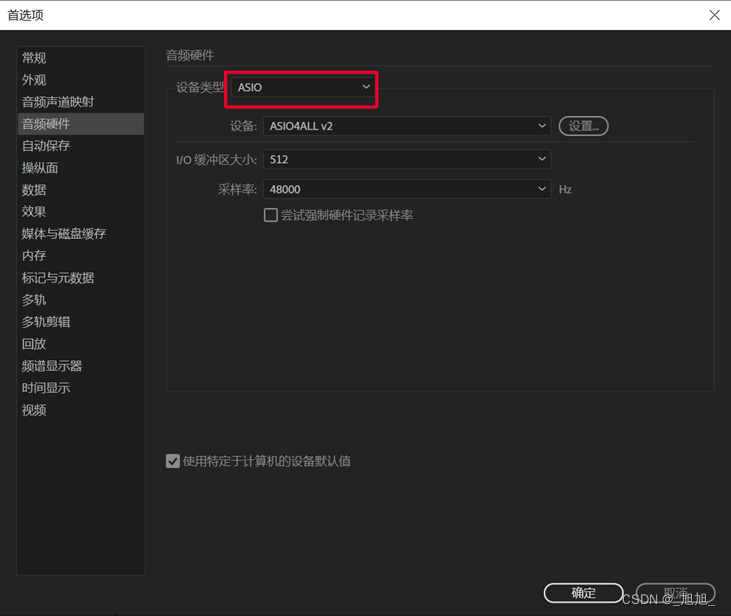

3.2 确认设备类型为ASIO模式

在这里插入图片描述

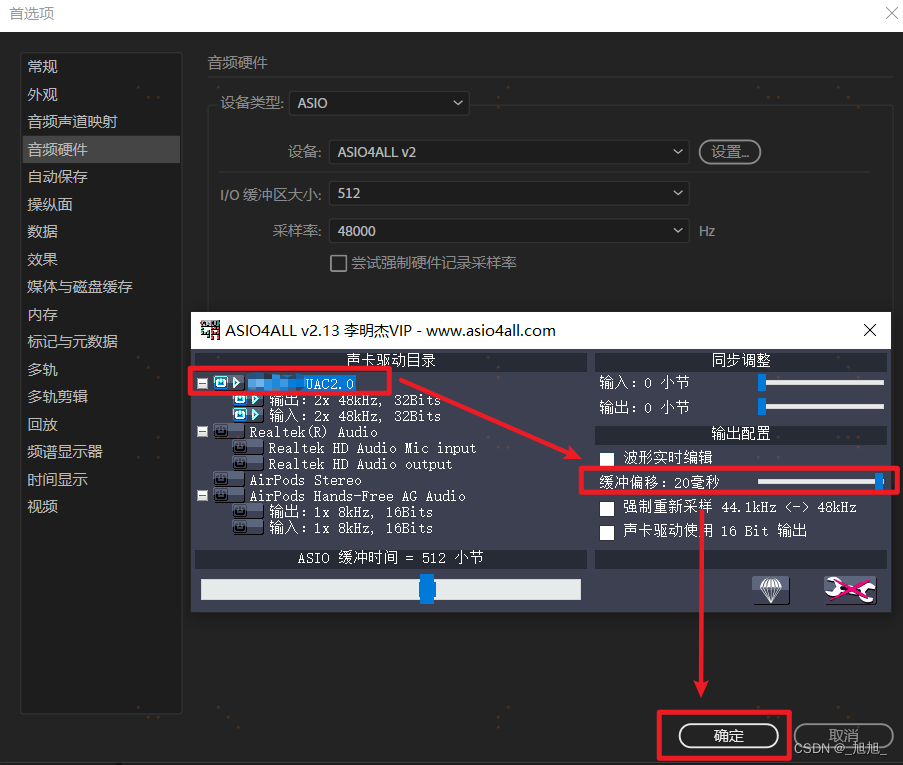

3.3 配置ASIO声卡驱动配置

在这里插入图片描述

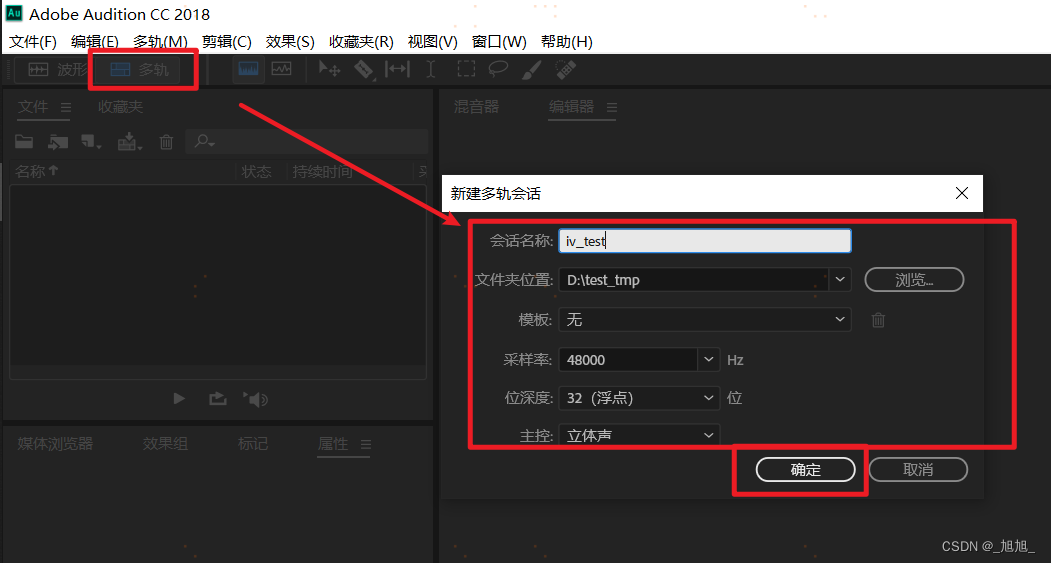

3.4 新建多轨会话进行录制

在这里插入图片描述

3.5 配置下行和上行通路

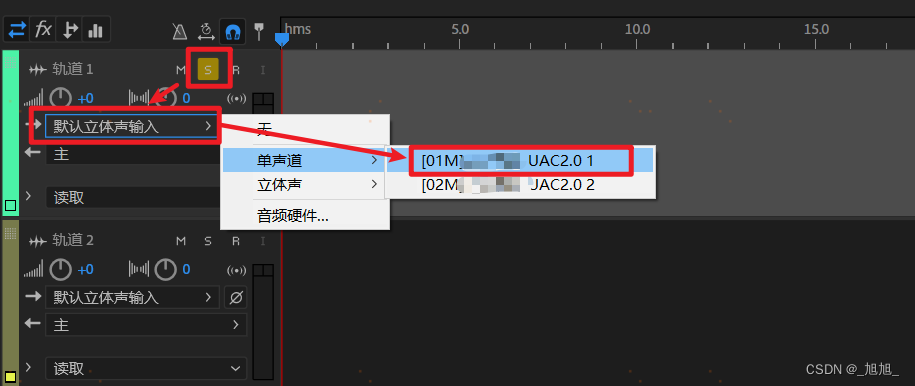

1.设置轨道1用来播放音频：选中S为独奏；输出为 STM32 USB AUDIO 1

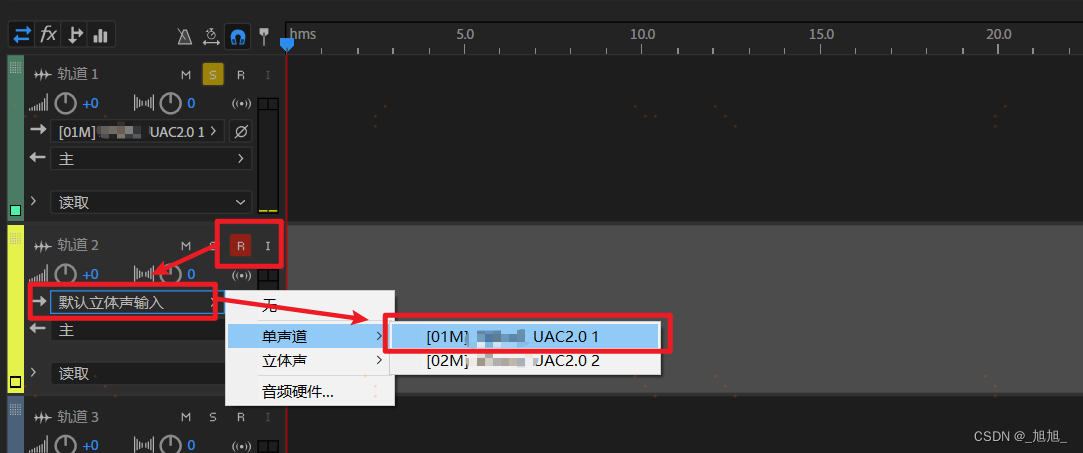

2.设置轨道2用来录制IV数据：选中R为录制；输入为 STM32 USB AUDIO 2

注:轨道1输出与轨道2输入对应
在这里插入图片描述

在这里插入图片描述

配置完成后界面如下所示：

在这里插入图片描述

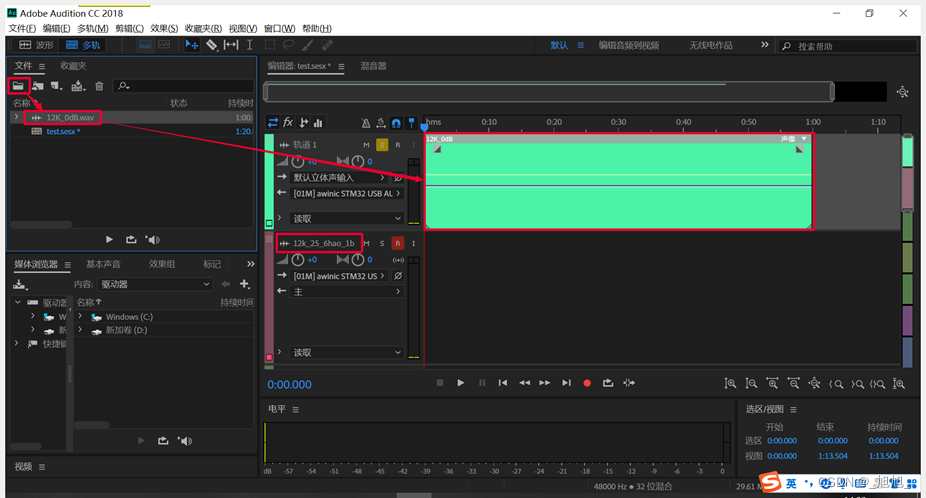

3.6 录制iv数据

1.打开测试音源

2.将此音源拖拽至轨道1

3.修改轨道2的名字作为录制IV数据的文件名

4.点击三角形：只播放不录制；点击红色圆形：边录边播；点击正方形：停止

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-l12mnfeR-1683338827943)(C:\Users\ZhaoXu\AppData\Roaming\Typora\typora-user-images\image-20230506094709447.png)]$

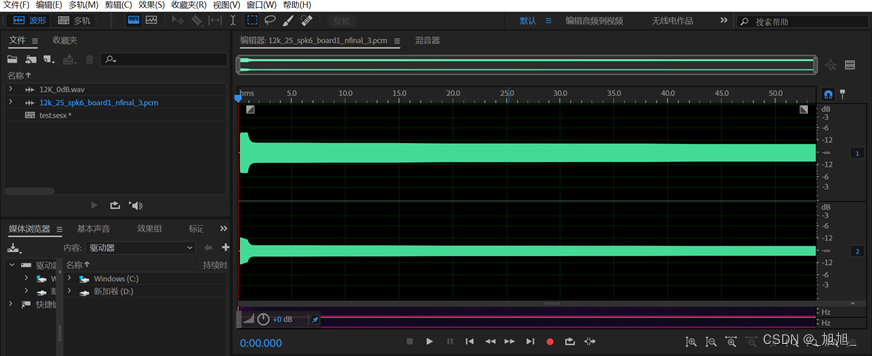

3.7 查看录制数据波形

1.停止录制后会出现如图所示文件

2.双击此文件打开其wav格式

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9cs4wDvC-1683338827944)(C:\Users\ZhaoXu\AppData\Roaming\Typora\typora-user-images\image-20230506094750399.png)]$

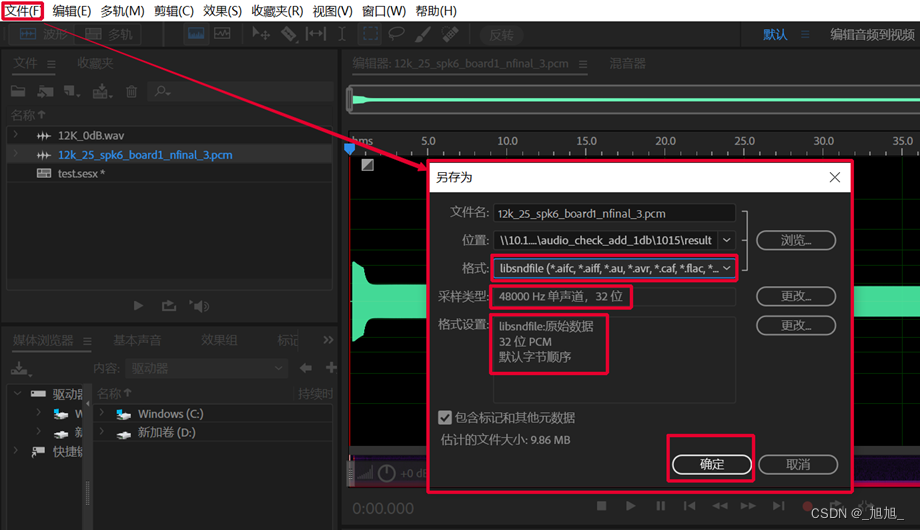

3.8 转换成pcm格式

1.点击文件

2.点击另存为

3.修改任意文件名和位置

4.按如图所示：修改格式、采样类型、格式设置

5.点击确定保存pcm文件

在这里插入图片描述

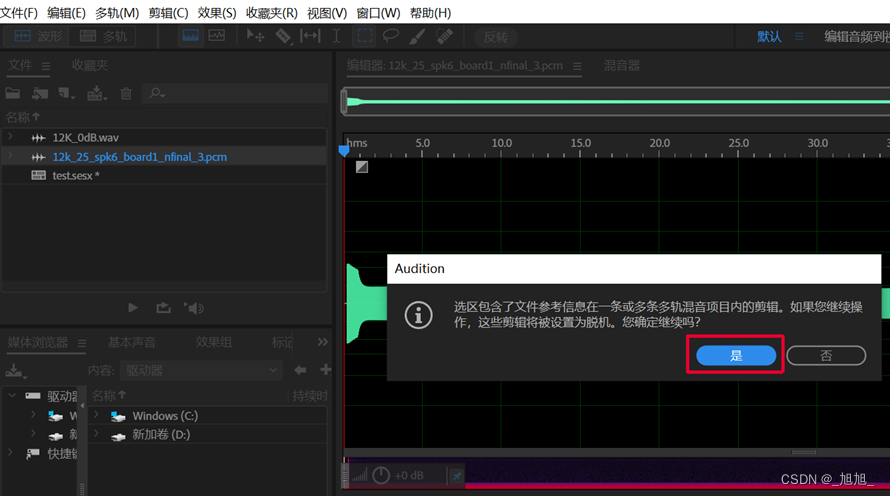

3.9 关闭该pcm

1.选中文件，点击右键

2.关闭所选文件

3.点击是

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Y7sbrbyq-1683338827944)(C:\Users\ZhaoXu\AppData\Roaming\Typora\typora-user-images\image-20230506100107374.png)]$

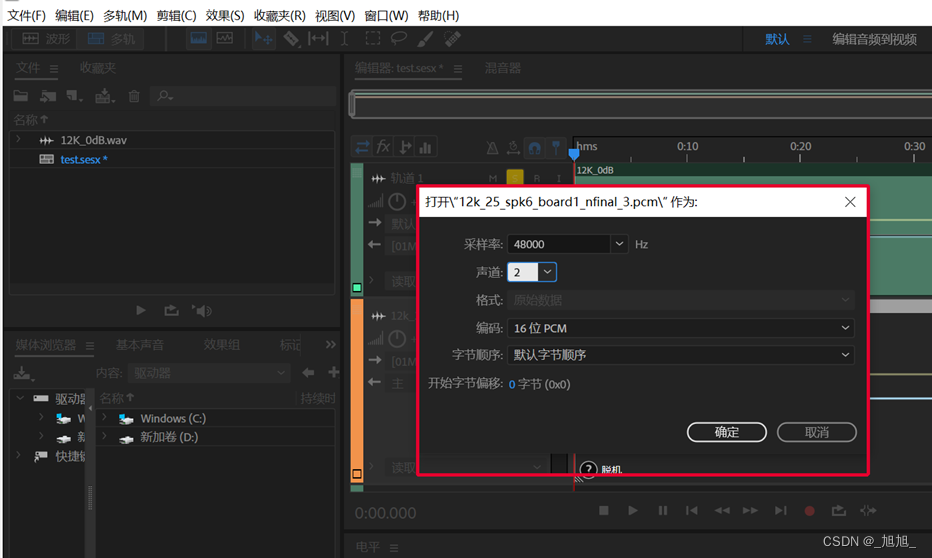

3.10 重新打开（16bit i，16bit v）

1.找到保存路径下的pcm文件

2.按如图所示设置

3.点击确定

4.便可以打开此IV数据

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-U3XiePPI-1683338827945)(C:\Users\ZhaoXu\AppData\Roaming\Typora\typora-user-images\image-20230506100222846.png)]$

3.11 查看对应延时

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-n3L9xmPV-1683338827945)(C:\Users\ZhaoXu\AppData\Roaming\Typora\typora-user-images\image-20230506100404872.png)]$
