接触电阻对负载测量的影响

1.接触电阻的来源和基本分类

      目前用于工业上的接触形式很多，总的说可分为三类，即点接触、线接触和面接触。接触形式对收缩电阻Rs的影响，主要表现在接触点的数目上，一般的说，面接触的n最大（n为接触点数）而收缩电阻Rs最小；点接触则n最小，收缩电阻Rs最大；线接触则介于两者之间。一般的说，点接触形式F1最大，这就容易把表面膜破坏，所以使Rb有可能减到最小；反之面接触的F1就最小，故对Rb破坏力最小，Rb值就有可能最大。

        然而，初看上去，似乎面接触n最大，所以接触电阻就应该最小。其实不然，在接触压力最小时，面接触的接触电阻并不比点或线接触的接触电阻小。固定接触的连接，一般采用螺栓、螺纹或铆钉等压紧，压力很大，故常采用面接触，使Rj减小。可分接触的连接一般用弹簧压紧，压力较小，并考虑到装配检修方便和工作可靠，多采用点接触或线接触的接触形式。现代的高压断路器和低压自动开关中，可分触头的滑动、滚动的接触连接，一般采用多个线接触或点接触并联使用，使接触电阻减小，工作可靠，而且制造、检修也比较方便。

2.接触电阻对电路的影响

  2.1 基本原理  U = I*R  在电流I确定的电路中， 当电路中的R发生变化时，U就会产生变化，又根据P = I^2R  我们知道，R变大线路消耗的功率随之增加。于是就产生了以下几种情况

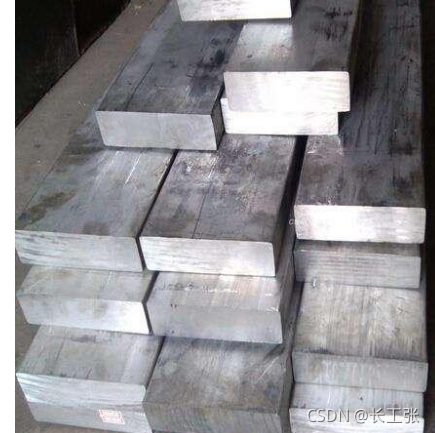

  精密测量场合：当测量信号为mV和uV甚至更小时候，当电路中I不变R变化，导致精密测量不准确，出现偏差，负载效应变大。如下图，铝合金端面氧化发黑。

常见导致氧化的有材料问题，工艺问题。牵扯到的有耐辐射耐腐蚀，耐盐，耐温，耐.....等等都会影响到材料的导电特性。这一点大家熟知的超导体就是案例

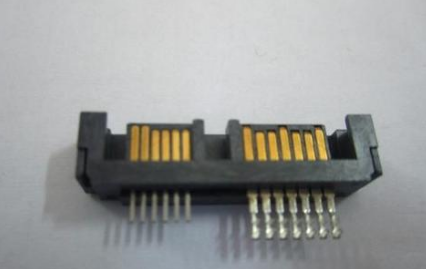

连接器接触界面 - 百度文库 (baidu.com)    --参考学习

          大功率场合:在很多大功率应用场合，触电连接方法连接模式，连接材料都有特殊需要，不是简单的连接就能使用，当接触电阻过大时候，连接处接触电阻引发的热量有时候会导致整个供电系统的稳定性，严重时候引起火灾等。

注意事项：应用中可采用四线电阻测量使用测量仪表测量连接前后的电阻变化，有条件可以测量在高温高湿，盐雾试验后接触面的阻值变化，进而选取合适的连接器等。再者选用连接器建议选用正规厂家生产的，谨防市面上很多纯金镀层连接器。量产设备必须进行评估，且厂家可提供有效的测试报告用于溯源和对比测试，
