外挂FLASH音乐播放及Bin文件制作

测试SDK版本：《ac696n_soundbox_sdk_v1.6.0》

文章目录

外挂FLASH音乐播放及Bin文件制作
前言
一、板级配置
- 1.1 SPI配置
- 1.2 FLASH配置
二、FLASH音乐播放测试
三、FLASH BIN文件制作
总结

前言

SDK提供了外挂 flash录音、外挂 flash 提示音播放、外挂 flash FAT分区等功能。
此篇主要分享杰理主控外挂 flash FAT分区的调试步骤和bin文件的制作。

一、板级配置

1.1 SPI配置

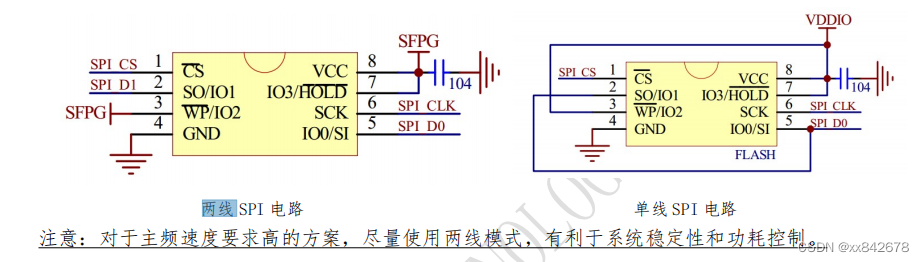

在这里插入图片描述

//*********************************************************************************//
//                                 硬件SPI 配置                                    //
//*********************************************************************************//
#define	TCFG_HW_SPI1_ENABLE		ENABLE_THIS_MOUDLE
//A组IO:    DI: PB2     DO: PB1     CLK: PB0
//B组IO:    DI: PC3     DO: PC5     CLK: PC4
#define TCFG_HW_SPI1_PORT		'B'
#define TCFG_HW_SPI1_BAUD		4000000L
#define TCFG_HW_SPI1_MODE		SPI_MODE_UNIDIR_1BIT
#define TCFG_HW_SPI1_ROLE		SPI_ROLE_MASTER

TCFG_HW_SPI1_MODE，SPI工作模式选择(本例使用单线电路，选择 SPI_MODE_UNIDIR_1BIT)：

enum spi_mode {
    SPI_MODE_BIDIR_1BIT,    //支持SPIx(x=0,1,2)，全双工，di接收，do发送
    SPI_MODE_UNIDIR_1BIT,   //支持SPIx(x=0,1,2)，半双工，do分时发送/接收
    SPI_MODE_UNIDIR_2BIT,   //支持SPIx(x=0)，半双工，di & do共2bit分时发送/接收
    SPI_MODE_UNIDIR_4BIT,   //支持SPIx(x=0)，半双工，di & do & d2 & d3共4bit分时发送/接收
};

在spi.c 中查看配置得spi是否使能(默认是使能的)：

#define SPI0_ENABLE   0   //是否使能SPI0，使能后需定义spi0_p_data
#define SPI1_ENABLE   1   //是否使能SPI1，使能后需定义spi1_p_data
#define SPI2_ENABLE   0   //是否使能SPI2，使能后需定义spi2_p_data

注意：
1、SDK默认给出的几组硬件SPI的IO可能是错的，调试要以实际IC的规格书为准
2、SPI的工作模式一定要按照实际电路接法来选择

1.2 FLASH配置

//*********************************************************************************//
//                                 FLASH 配置                                      //
//*********************************************************************************//
#define TCFG_NORFLASH_DEV_ENABLE		    ENABLE_THIS_MOUDLE //需要关闭SD0
#define TCFG_FLASH_DEV_SPI_HW_NUM			1// 1: SPI1    2: SPI2
#define TCFG_FLASH_DEV_SPI_CS_PORT	    	IO_PORTC_03

选择FAT分区：

//*********************************************************************************//
//                                 fat_FLASH 配置                                  //
//*********************************************************************************//
... ...

#if  TCFG_NORFLASH_DEV_ENABLE
#define TCFG_NOR_FAT                    1//ENABLE
#define TCFG_NOR_FS                     0//ENABLE
#define TCFG_NOR_REC                    0//ENABLE
#else
#define TCFG_NOR_FAT                    0//ENABLE
#define TCFG_NOR_FS                     0//ENABLE
#define TCFG_NOR_REC                    0//ENABLE
#endif

FAT分区配置：

#if TCFG_NOR_FAT
NORFLASH_DEV_PLATFORM_DATA_BEGIN(norflash_fat_dev_data)
    .spi_hw_num     = TCFG_FLASH_DEV_SPI_HW_NUM,
    .spi_cs_port    = TCFG_FLASH_DEV_SPI_CS_PORT,
#if (TCFG_FLASH_DEV_SPI_HW_NUM == 1)
    .spi_pdata      = &spi1_p_data,
#elif (TCFG_FLASH_DEV_SPI_HW_NUM == 2)
    .spi_pdata      = &spi2_p_data,
#endif
    .start_addr     = 0,
    .size           = 2*1024*1024,
NORFLASH_DEV_PLATFORM_DATA_END()
#endif

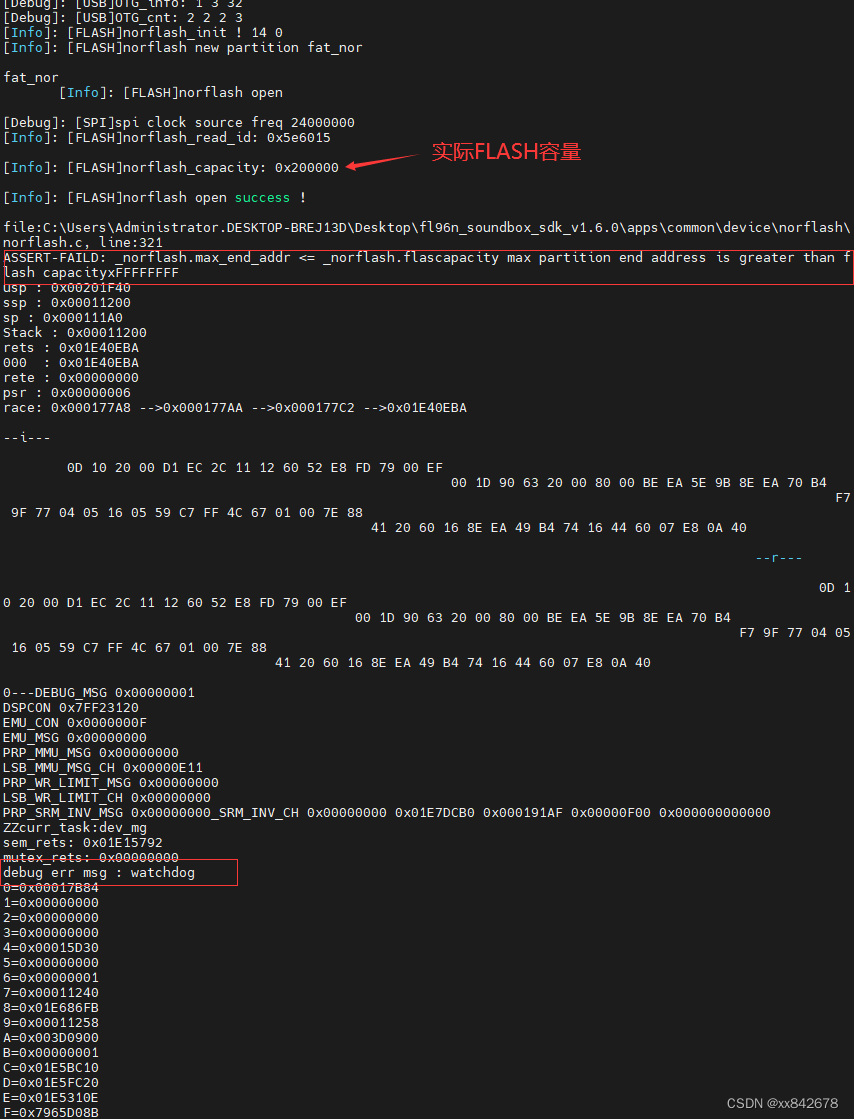

注意：FLASH size配置要小于等于实际FLASH容量，size配置大于实际flash容量时，上电会复位，下面是复位信息：
在这里插入图片描述

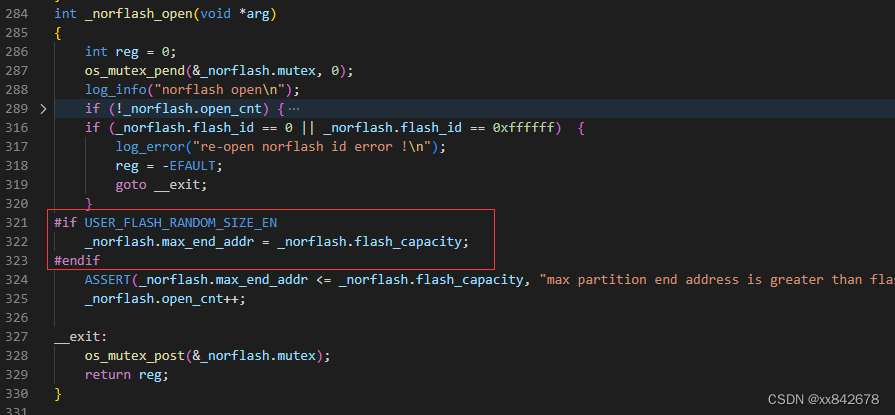

也可以在上电初始化flash时，重新指定下flash的大小，做个自适应处理：

flash初始化正常的打印信息：

二、FLASH音乐播放测试

PC模式有读卡器功能，可用于设备的读写，打开PC模式：

#define TCFG_APP_PC_EN					    1

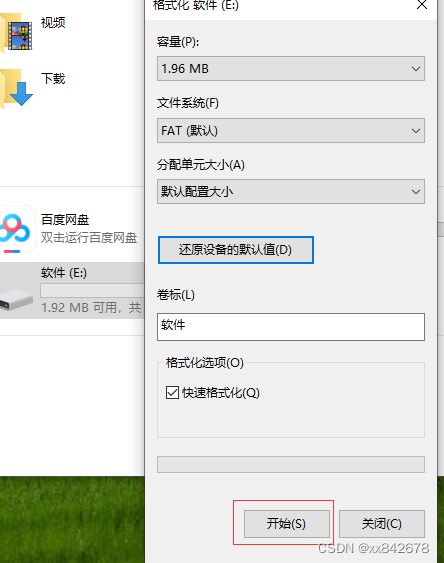

样机用usb线连接电脑进入PC模式，如果flash是空片，读到设备会提示格式化：
在这里插入图片描述

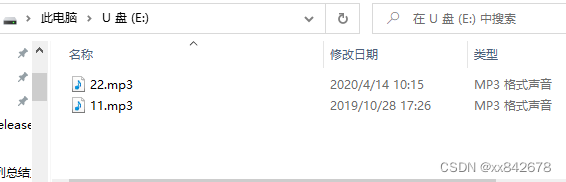

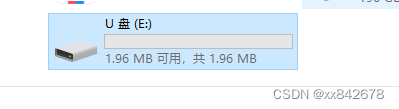

格式化后，就得到了一个带fat系统的设备了，这个设备就相当于一个u盘或TF卡：

可以拷贝一些歌曲到设备中，样机可以切到music mode 进行播放。

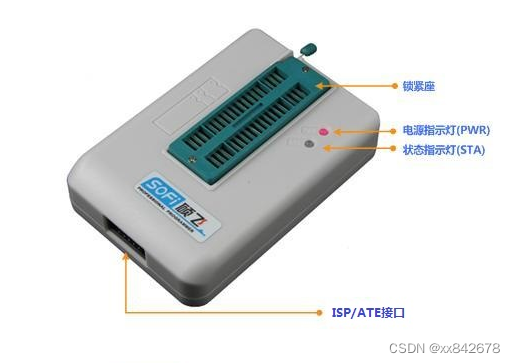

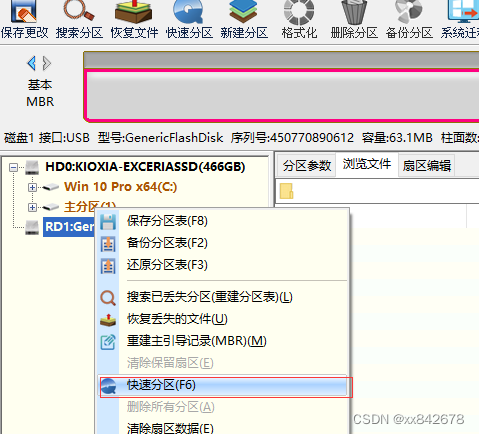

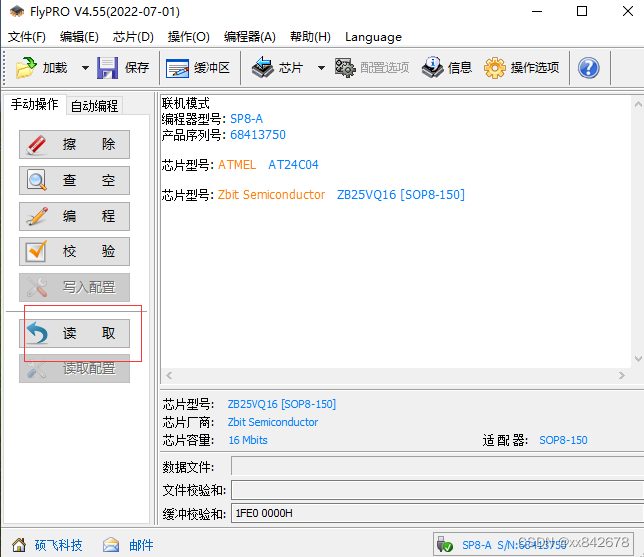

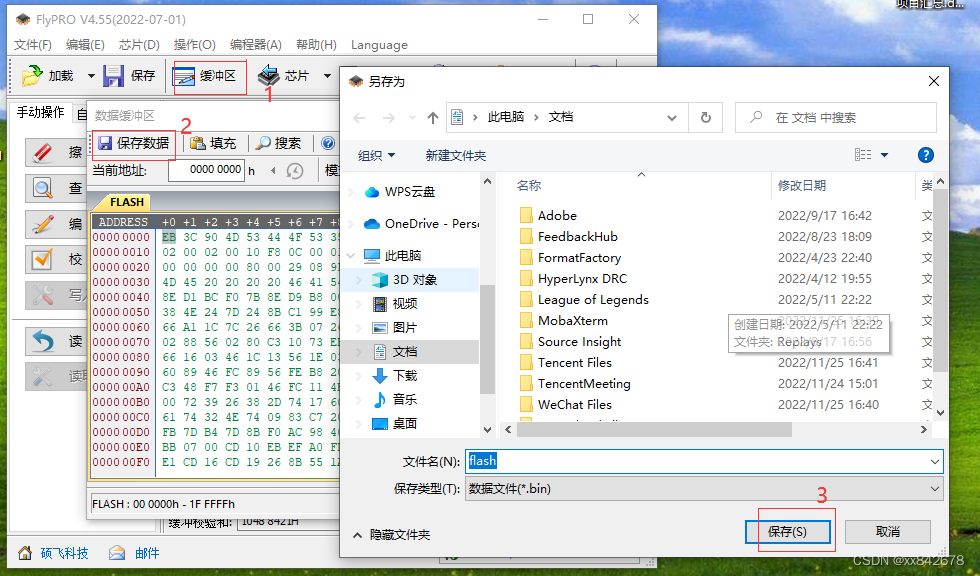

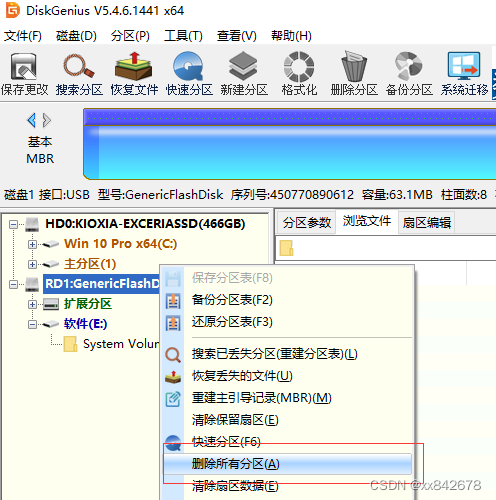

三、FLASH BIN文件制作

1.1 FLASH+PC+WinHex

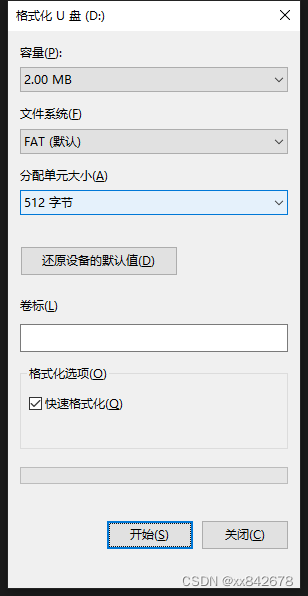

步骤一：首先通过 usb 连接样机。然后将设备格式化成FAT格式，然后往里面放想要加入的音频文件。
在这里插入图片描述

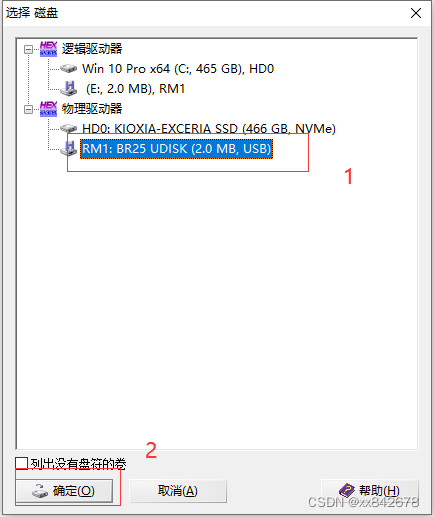

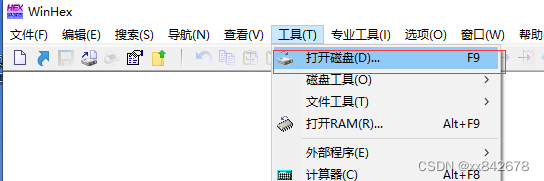

步骤二：用 Winhex 软件打开刚刚的设备，打开 Winhex 软件，按下图操作：
在这里插入图片描述

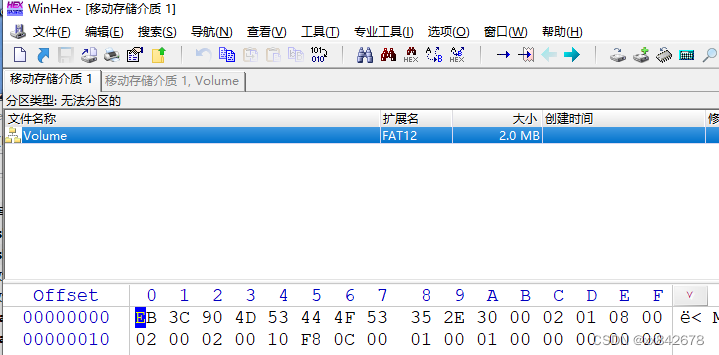

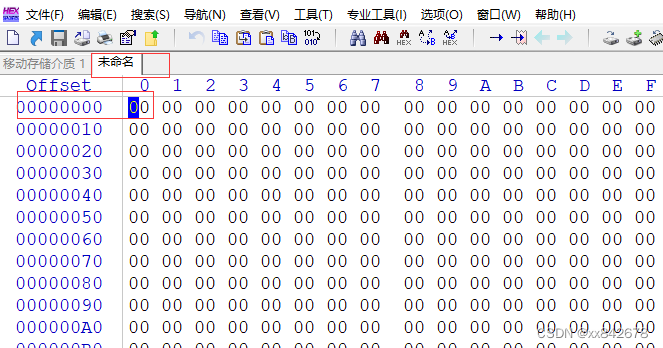

步骤三：打开后出现如下界面：

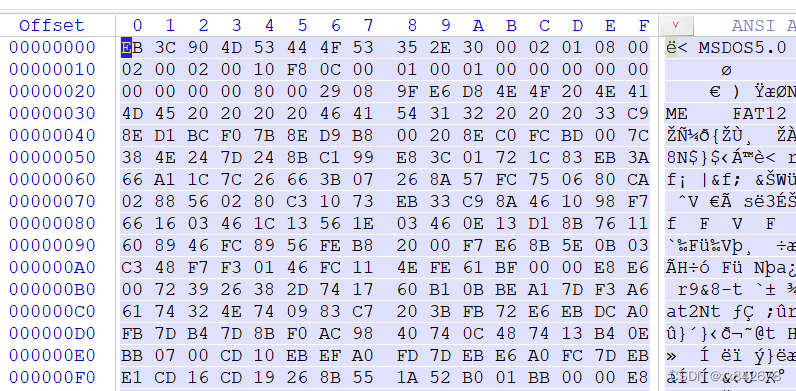

步骤四：全选并复制所有数据（全选快捷键 Ctrl+A —— 复制快捷键 Ctrl+C）

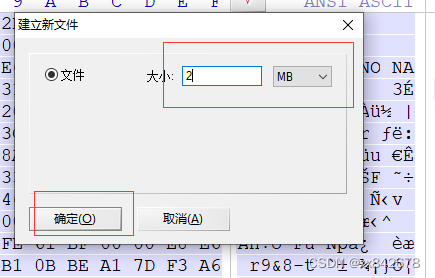

步骤五：点击 Winhex 软件菜单栏的新建文件，生成一个跟目标 flash 一样存储大小的文件，
例如，目标 flash 为 2Mbyte，如下图
在这里插入图片描述

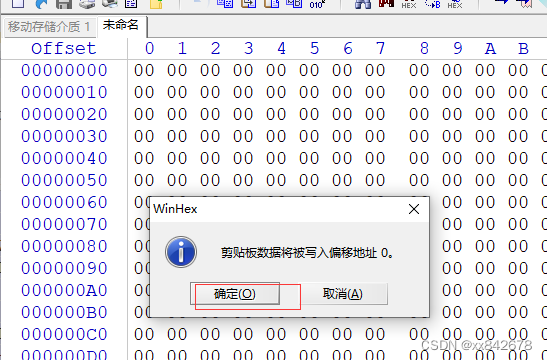

步骤六：如下图。点击 0x0 处，然后快捷键 Ctrl+B，出现如下图。点击 OK，即可以把刚才选到的数据复制到新建的文件里。

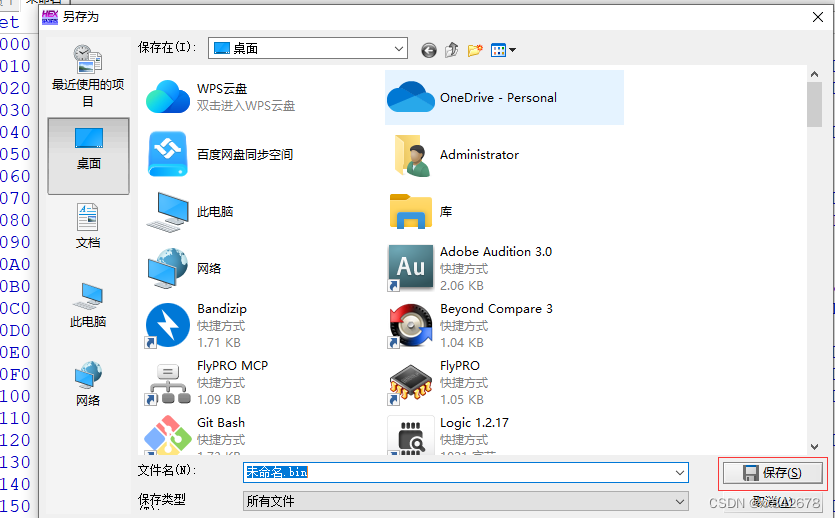

步骤七：把此文件保存为 bin 文件。下载此 BIN 文件入 flash 即可。
