4G模组【PSM + 超低功耗】快速入门与提升学习教程

今天跟同大家认识一款支持三种功耗模式的模组--4G-Cat.1模组,同大家深入了解4G模组【PSM + 超低功耗】。

4G-Cat.1模组支持三种功耗模式:

  • 常规模式

  • 低功耗模式

  • PSM+模式

用户可以根据不同的应用场景,按需选择不同的4G-Cat.1模组功耗模式,以及三种功耗模式之间的相互转换。

4G-Cat.1模组优异的低功耗表现,既有来自硬件设计的加持,也有软件协议算法的帮助。除实验室数据外,其更关注实网环境下的功耗表现,呈现给用户的效果更多以实网在线表现为准。

很多客户的实际应用场景,是不需要和服务器保持长连接的,一天甚至一周上传一两次数据,就能满足实际的项目需求了。

如果用第二种低功耗模式,有些大材小用,针对这种情况——可以使用PSM+模式。

本次,先带大家过过PSM+模式下——LuatOS开发代码;下一次,再给大家介绍长连接低功耗模式的代码。


一.主要硬件准备


这里大致说下需要准备的硬件条件:

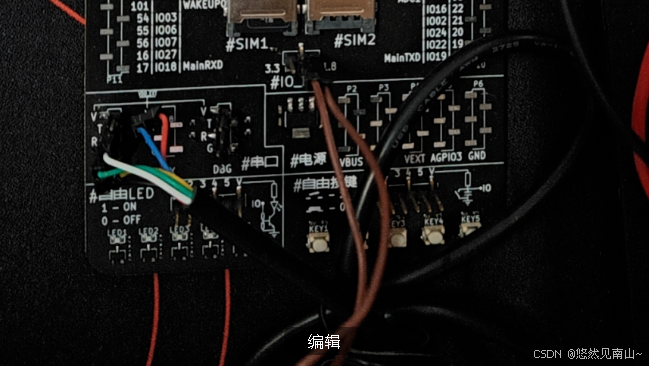

  • Air780E全IO开发板一块:
    测试前需要将开发板上端USB下方的C2处ESD吹掉,要不会有大约20微安的漏电流。

  • 支持数据传输的USB线一根;

  • 一个可调电源:
    可调电源最好是能精确的捕捉到μA电流的电源,本次笔者使用的是Air9000P手持可调电源。

二.PSM+超低功耗示例源码下载


因为笔者手上用的是Air780E,本文示例中用到的代码,可以在这里下载:

https://gitee.com/openLuat/LuatOS-Air780E/tree/master/demo/pm

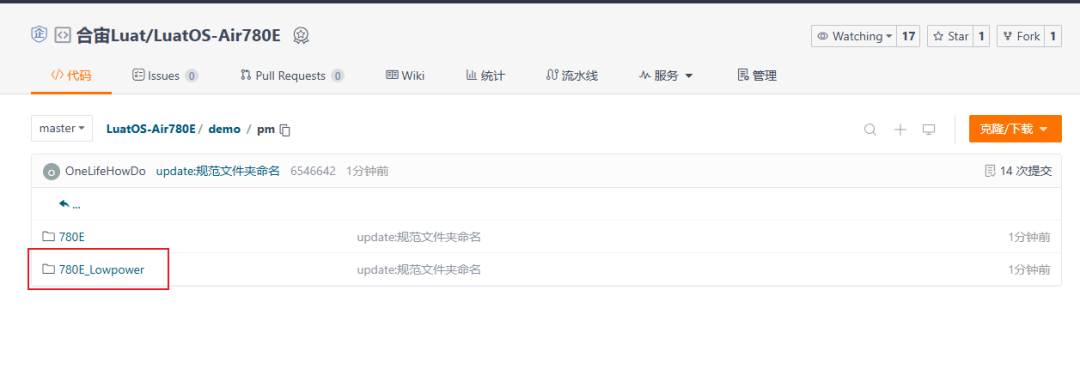

需要用的代码在“780E_Lowpower”文件夹目录下:


如果您手上是其他模组,如Air780EP或者Air780EPS,则可以查看Air780EP/Air780EPS对应仓库下的pm文件夹

注意:Air780EP/Air780EPS和Air780E的AGPIO(即休眠后可保持之前状态的GPIO)不一样。

AGPIO在休眠的时候,为了维持之前的状态,也是需要耗电的。所以如果您的应用中部分AGPIO不需要例如LED灯等,可以直接关闭,来进一步省电。

三.PSM+超低功耗示例源码讲解


对LuatOS不太了解的朋友,可以先看看相关介绍:
https://docs.openluat.com/LuatOS/

接下来,我们开始进行PSM+超低功耗示例源码的大致讲解。

3.1  main.lua

LuatOS中,代码的起始位置是从main.lua第一行开始的,本文使用的是PSM+模式,所以打开第12行的注释,屏蔽第11行的代码。


3.2  psm_plus.lua

1)设置服务器

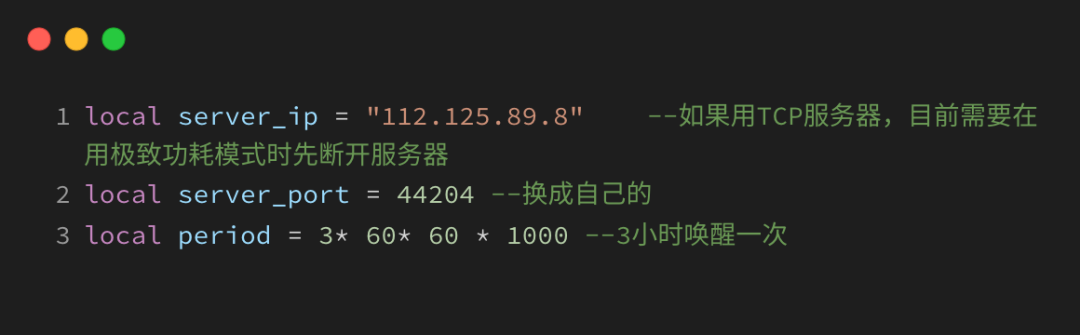

进入psm_plus.lua可以看到:


在这里,改成用户自己使用的服务器的IP/域名以及端口号;

测试服务器相关资料详见:

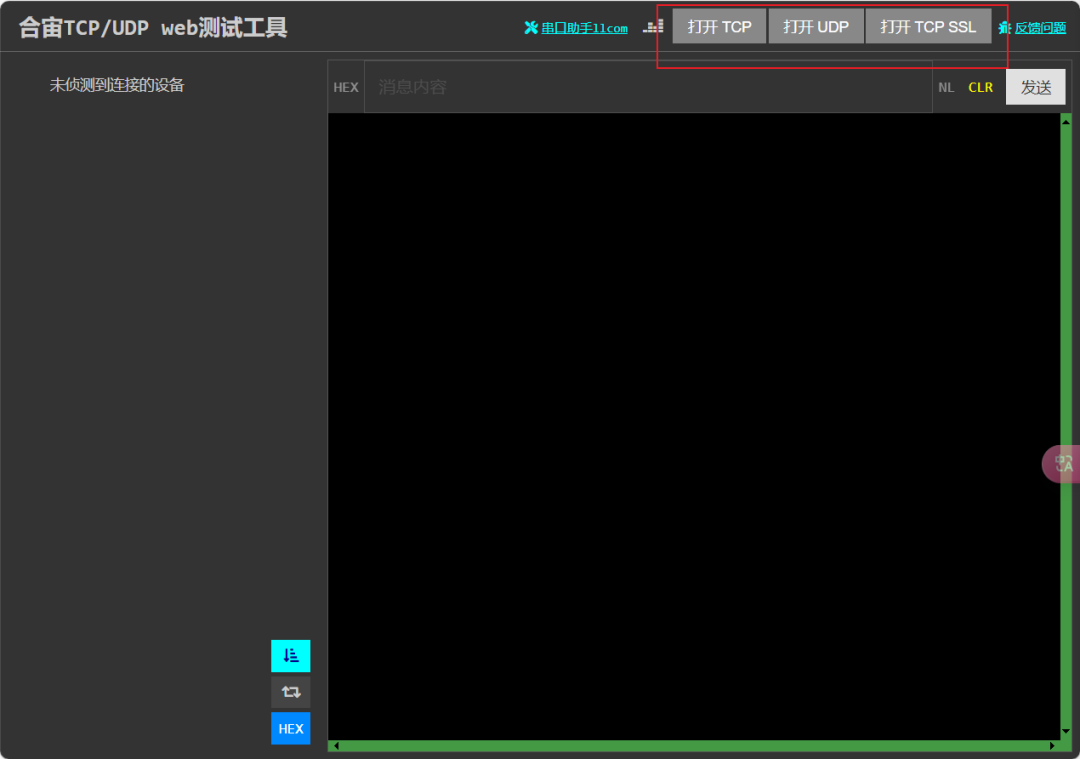

https://netlab.luatos.com/

进入后选择打开TCP/UDP,根据用户服务器类型自行选择。

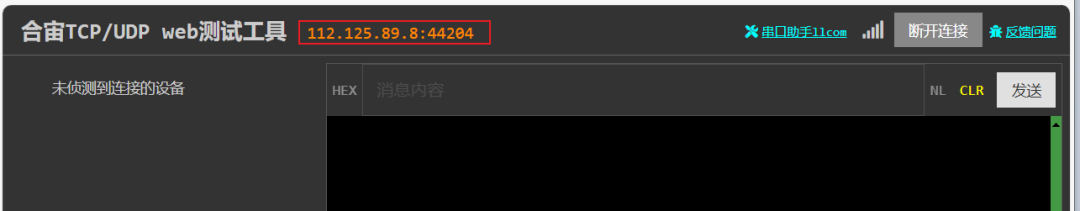

打开后,如下图红框所示位置即是IP和端口号:


local period = 3*60*60*1000 --3小时唤醒一次

这一句是唤醒时间的设置,时间设置唤醒的时间单位为ms。所以如果你有更长时间的唤醒需求,如一天唤醒一次,可以改动最前面的3为24。

特别提醒:
这个TCP服务器仅能当作测试来用,刷新一下网页或者你电脑网络有波动断网一下,就会断开,重新打开TCP端口就会变。

2)获取唤醒原因


上面两句是获取了一下当前唤醒的原因,是正常开机,还是设置的定时器启动,或是串口/AGPIO唤醒。

3)testTask函数

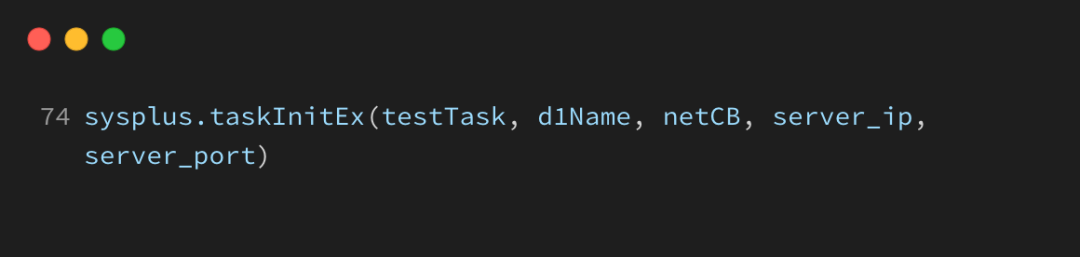

直接拉到psm_plus.lua最后一行;其实上面所有的函数都是基于最后一行的task跑的:


本句的意思是启动一个task,在task里运行第14行的testTask函数,并传入了d1Name这个变量,传入了netCB这个回调函数,以及给testTask传入了server_ip和server_port这两个参数。

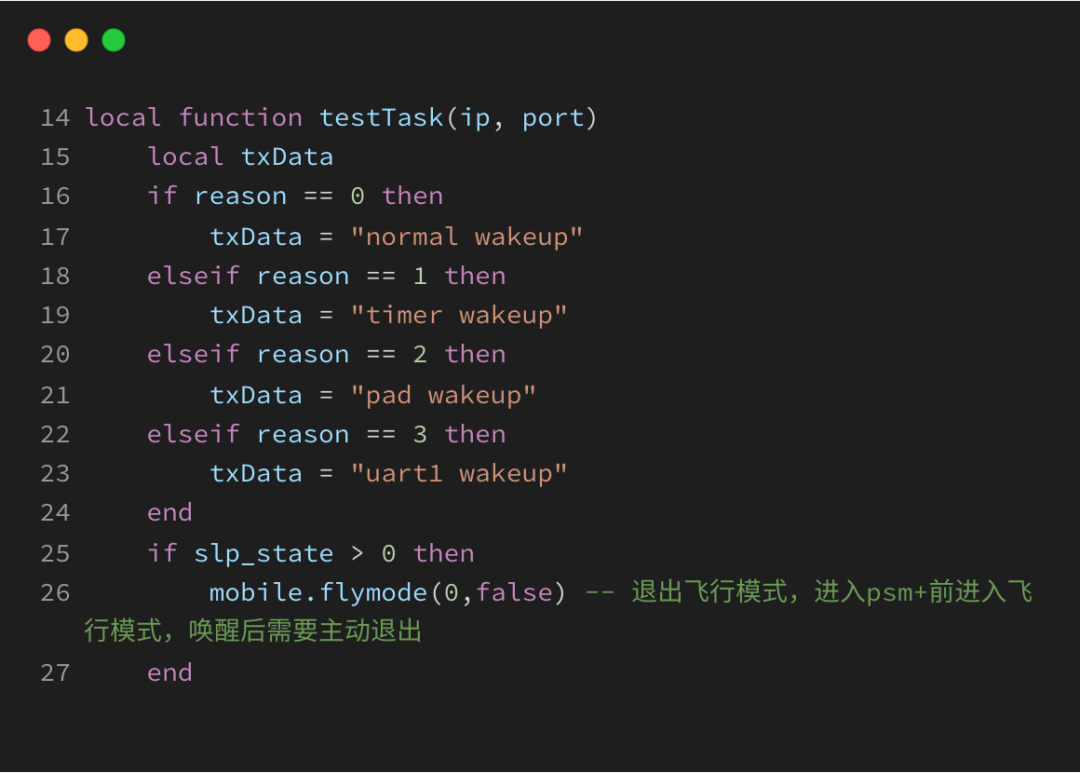

接下来,我们看看testTask这个函数的前一小段:


先判断了一下当前唤醒是什么原因唤醒的,并将对应原因赋值给了一个叫做txData的变量,并且判断了下是上电开机还是休眠唤醒。

如果是休眠唤醒,则主动退出飞行模式(因为模组在休眠的时候会进入飞行模式,减小因为可能的网络波动引起的功耗增大等异常)。

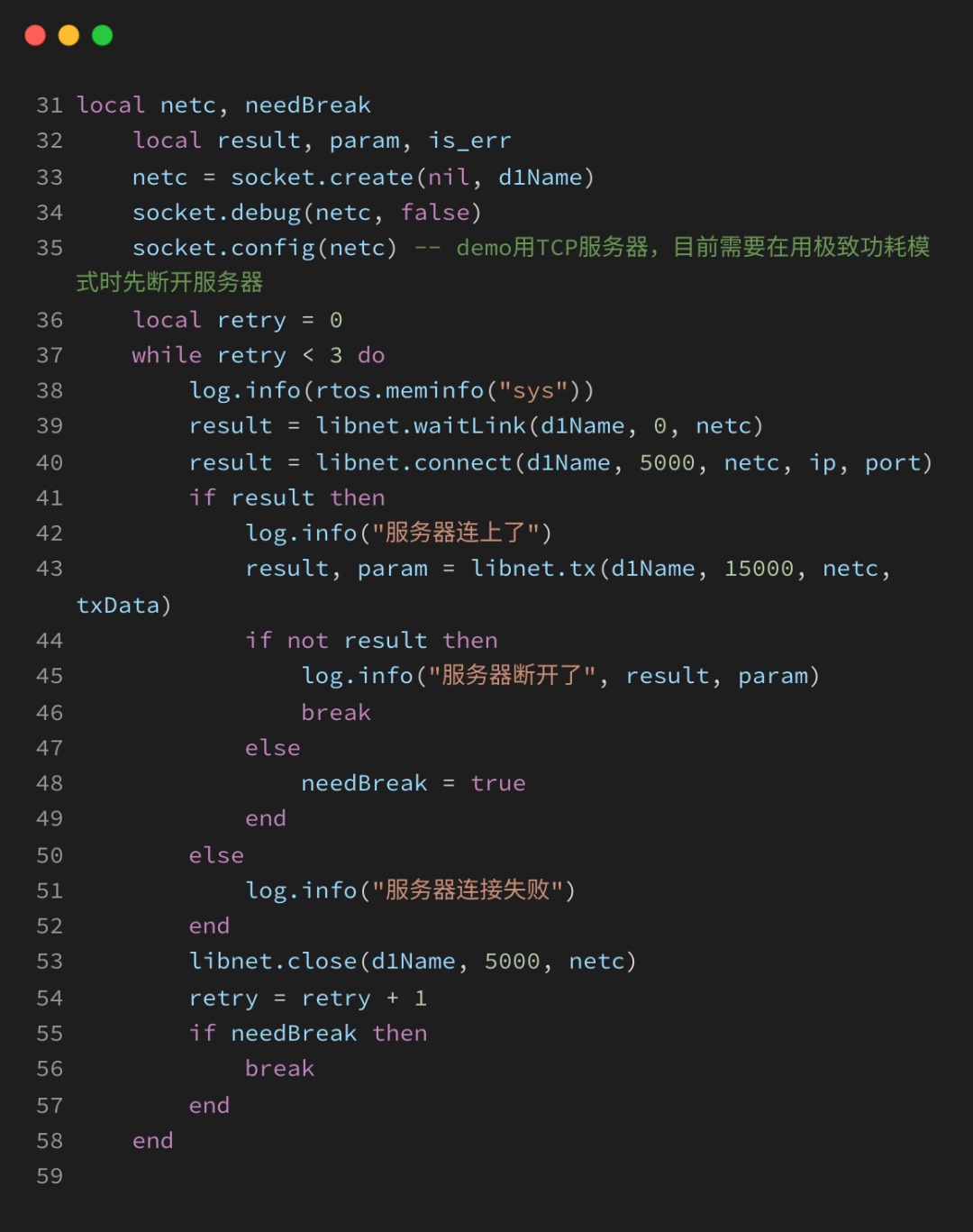

下面这一段就是与TCP服务器链接的全过程,如果链接失败会重连3次:

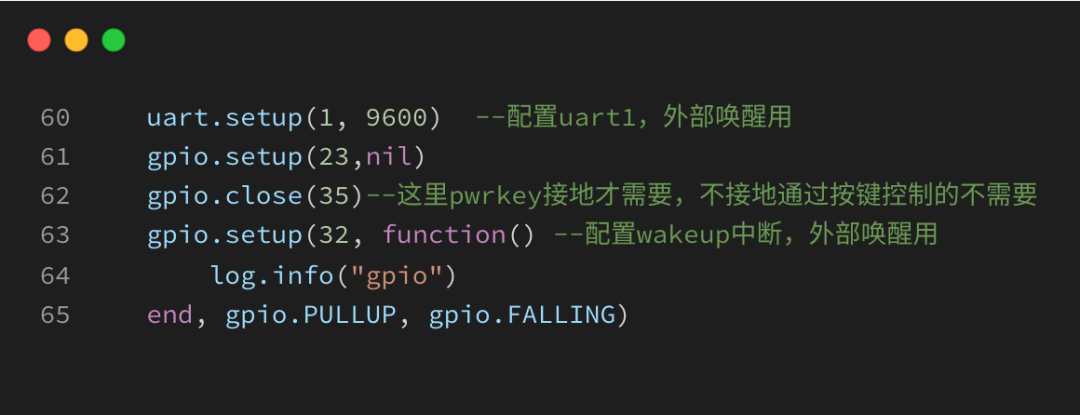

接下来这段配置了uart1的波特率为9600,方便外部串口设备从串口唤醒模组(注:9600状态下唤醒模组比较方便,如果是115200或其他波特率,可能需要发送多次数据才能走串口唤醒模组)。

如果不影响产品功能,需要将所有AGPIO在休眠状态下的高电平输出关闭,可以进一步节省耗电,比如本示例中对GPIO32的操作就是这一原因。

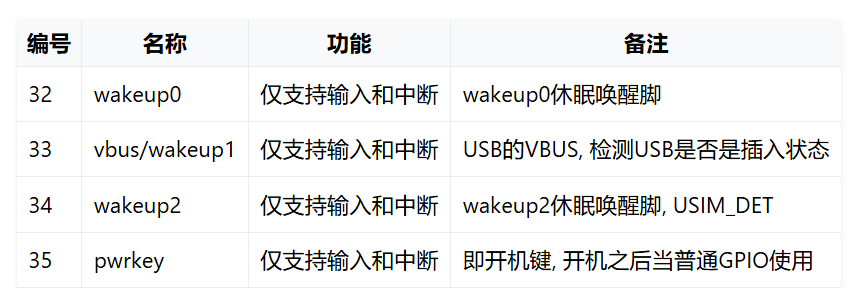

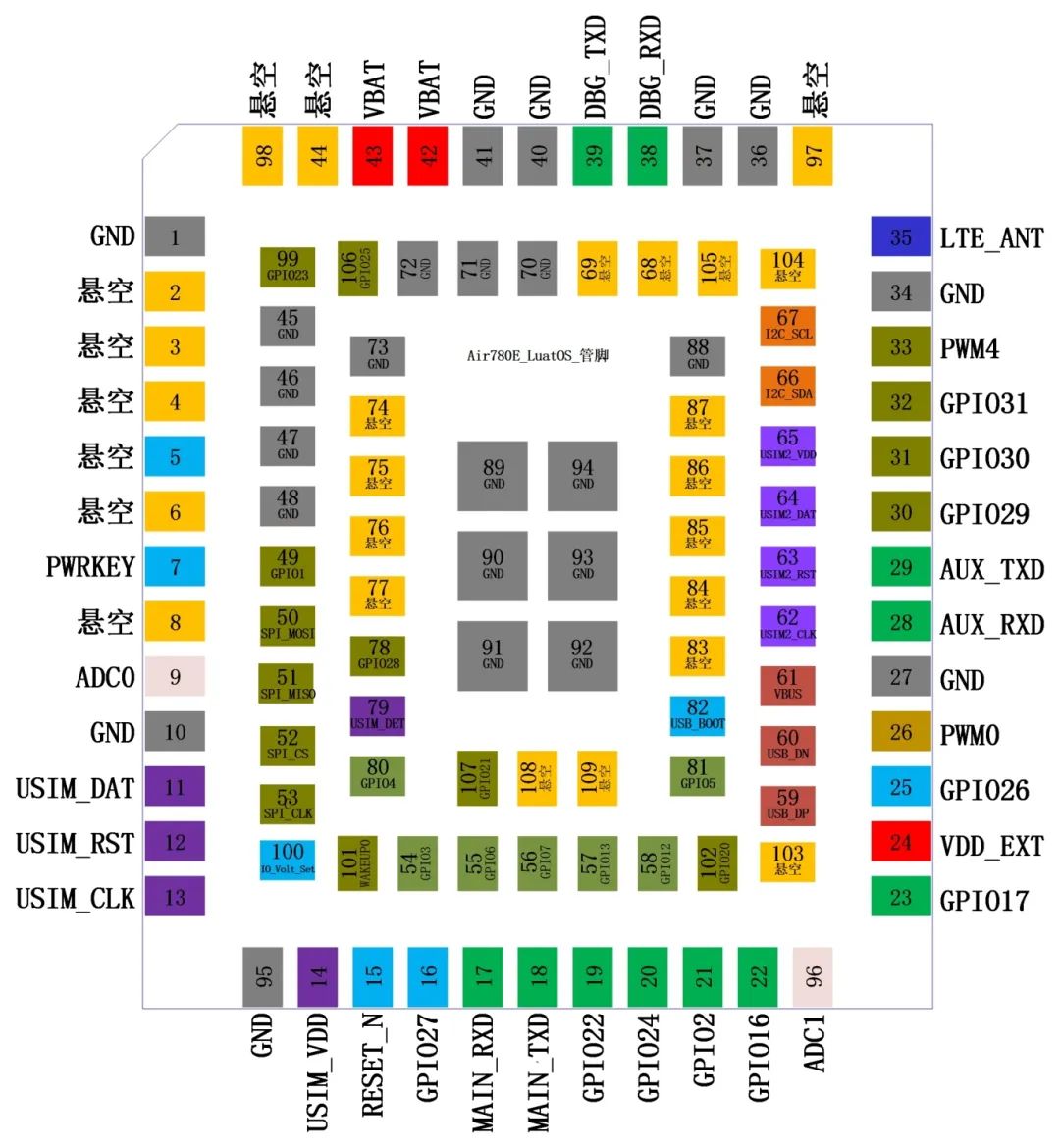

关于AGPIO和GPIO对应编号,如下图所示:

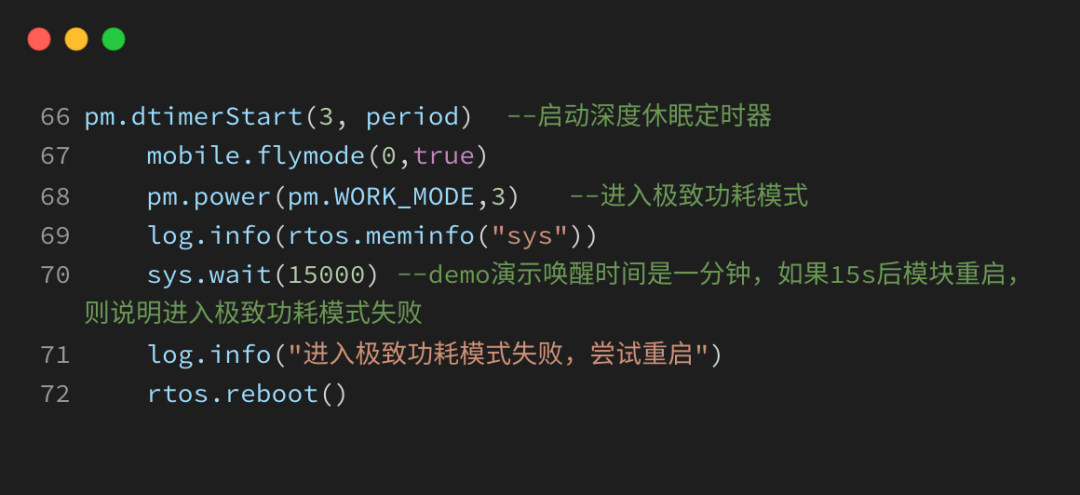

最后这段代码,启动了深度休眠也就是PSM+模式的定时器:


后面的period参数,就是脚本最上面我们设置的定时休眠唤醒时间;后面进入飞行模式,是避免因为基站网络波动导致的异常功耗;然后,才真正进入了PSM+模式。如果进入不成功,15秒后会重启模组。

  • 如果是串口唤醒,那么服务器会收到”uart1 wakeup“的数据;

  • 如果是GPIO唤醒,那么服务器会收到"pad wakeup";

  • 如果是定时器唤醒,那么服务器会收到"timer wakeup";

  • 如果当前是上电开机去链接服务器,那么服务器会收到"normal wakeup"。

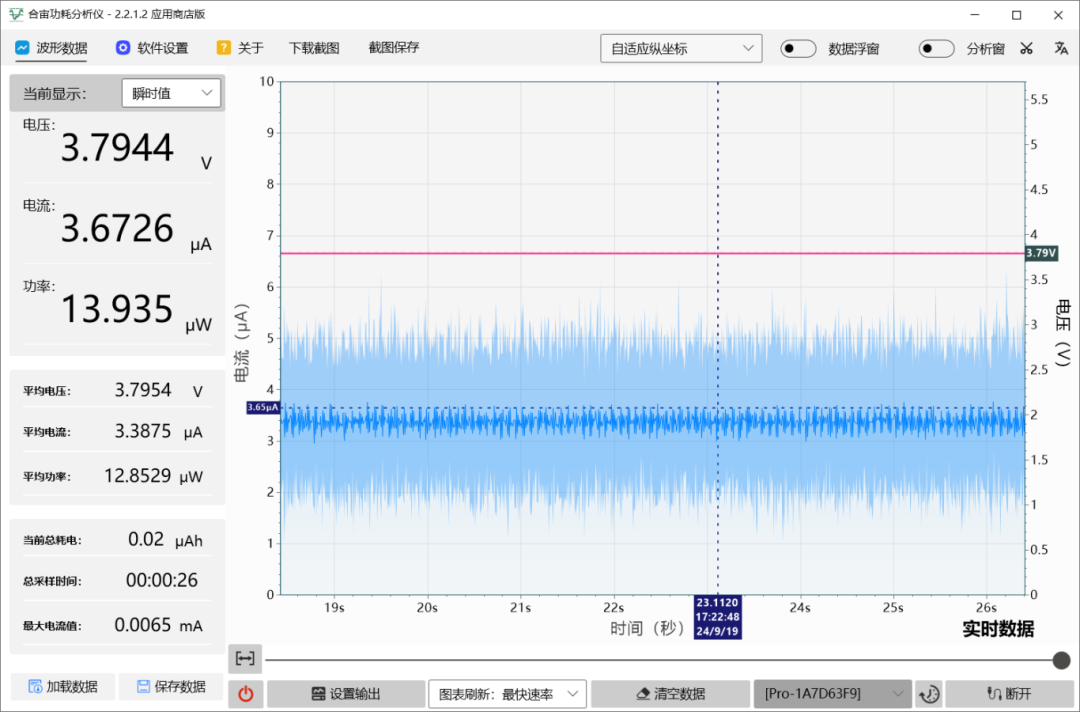

在没有数据发送的时候,模组实测待机功耗为下图的3μA:



今天就分享到这里了...
