本文通过华为ENSP模拟器，详细介绍了如何进行校园小型网络的规划和设计，涵盖网络拓扑、IP及VLAN规划、网络设备配置等内容。应用技术包括VLAN、静态IP、链路聚合、VRRP、STP、OSPF、NAT、无线网络和办公自动化系统。适合校园、医院等场景，附带完整的设备配置命令。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章简介：本文用华为ensp对企业网络进行了规划和模拟，也同样适用于校园、医院等场景，文章附完整设备配置命令。附件为ensp项目，如有需要可下载后联系作者，提供售后服务，可以根据定制化需求做修改（此拓扑为小型模拟局域网所应用用技术、设备不够丰满

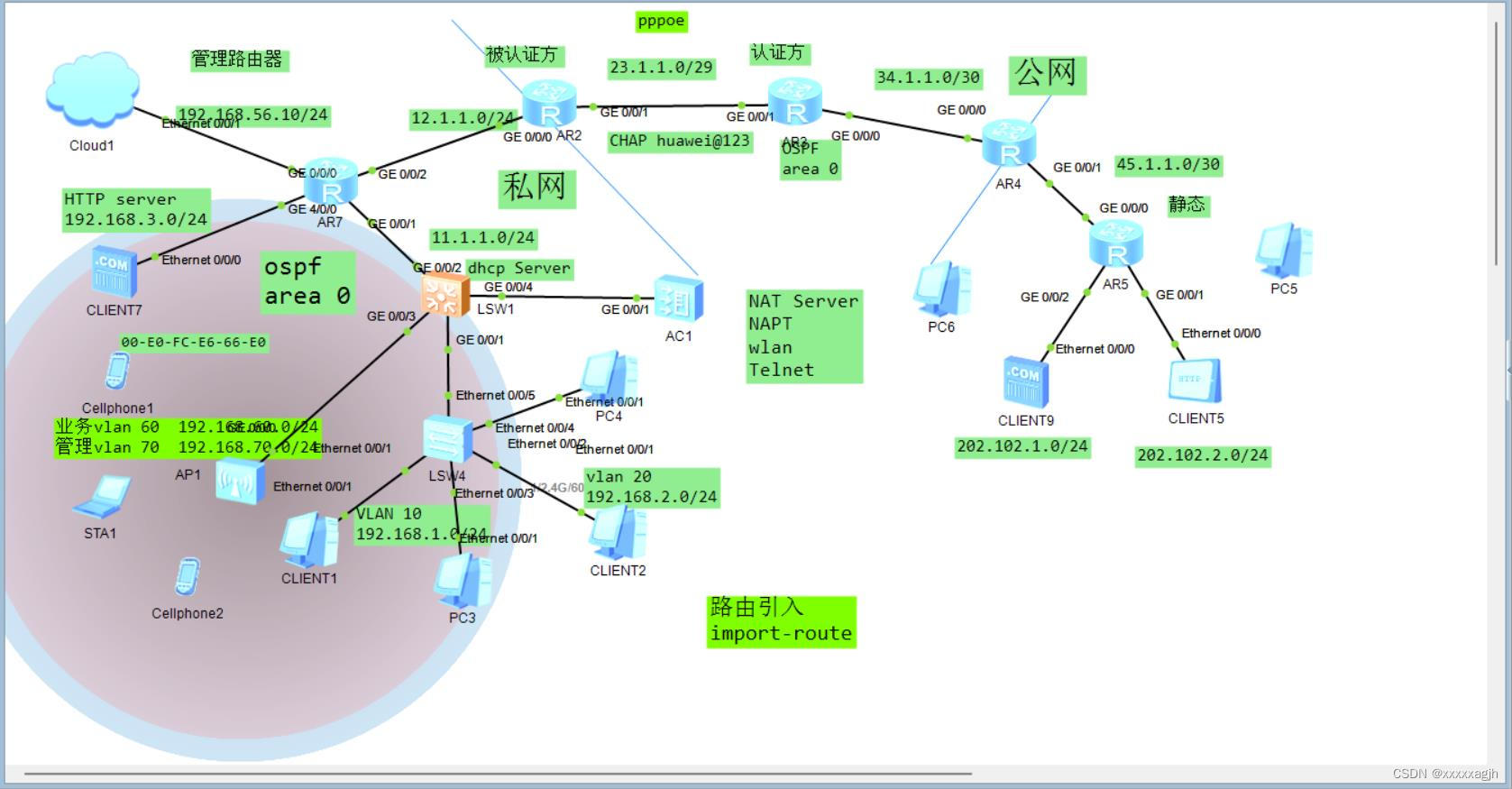

一、网络拓扑

二、简要说明

本文用到的技术：VLAN,各终端地址使用静态地址分配；核心设备之间使用链路聚合，VRRP协议提高办公效率；可使用stp技术保证无环提高办公效率；网络设备之间使用运行OSPF协议；使用NAT技术（可使用防火墙技术保证安全），保证信息安全；搭建无线网络保证无线网络全公司覆盖，提高办公效率；使用办公自动化系统，保证运营维护人员可远程登陆。

三、IP地址及VLAN规划

	业务vlan60	管理vlan70
IP地址	192.168.60.0/24	192.168.70.0/24

三、网络设备

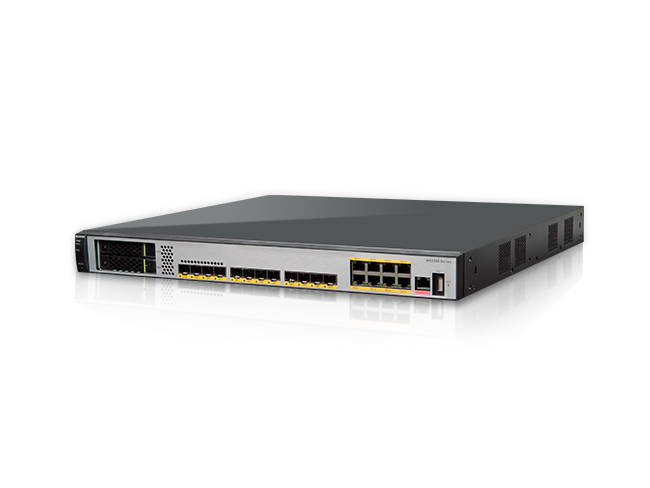

AR2200企业路由器采用多核CPU、无阻塞交换架构，融合路由、交换、安全等多种业务，支持开放业务平台(OSP)，可应用于中型企业总部、大中型企业分支，具有灵活的扩展能力。

AR2200路由器可以灵活配置，便捷升级，满足多种接入需求

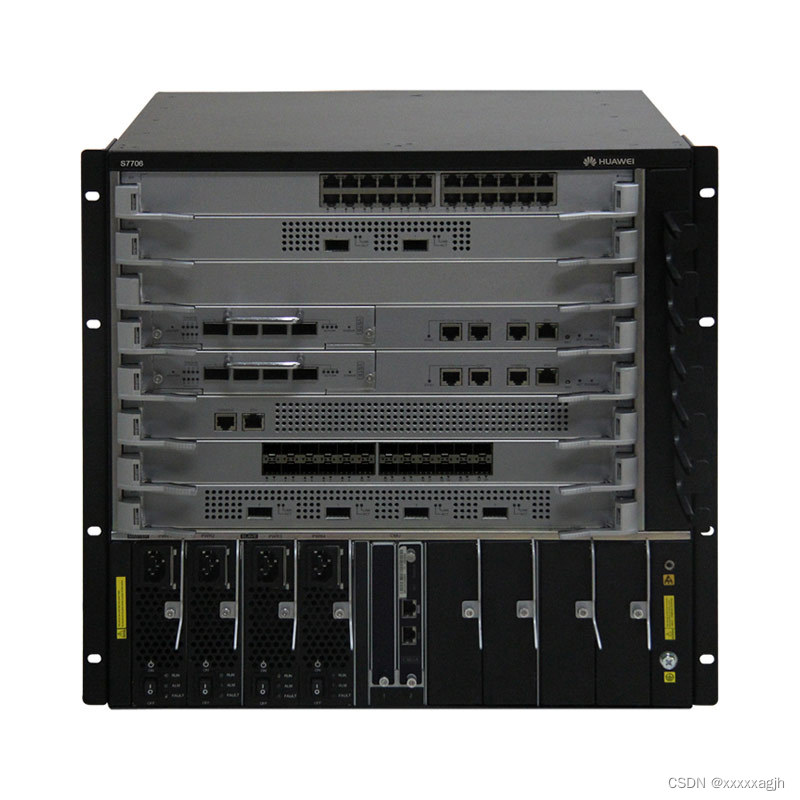

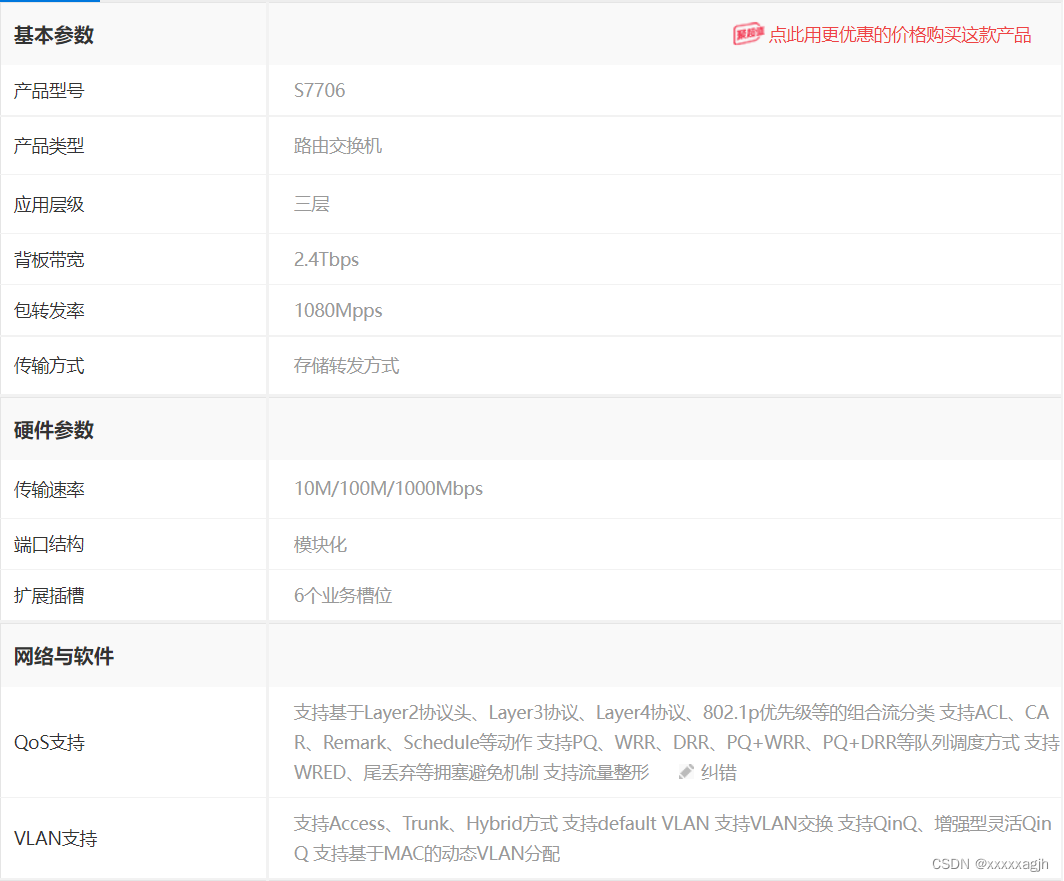

核心交换机

设备完整配置

pppoe被认证方
[V200R003C00]
#
 sysname ar2
#
 board add 0/1 2SA
#
 snmp-agent local-engineid 800007DB03000000000000
 snmp-agent
#
 clock timezone China-Standard-T
