OSPF多区域配置以及三类LSA的解析

拓扑图

多区域划分的目的

减少链路状态数据库（LSDB）规模​​

每个区域独立维护自身的LSDB，仅包含本区域内的拓扑信息（一、二类LSA）。例如，区域1的路由器无需存储区域2的详细链路状态，仅通过三类LSA获取汇总路由。实验表明，单区域网络扩展到500台路由器时，LSDB条目可能超过10万，而多区域设计可将其缩减至数千条。

​​限制拓扑变化的影响范围​​

区域内链路故障仅触发本区域的SPF计算，避免全网路由震荡。例如，区域1的链路失效不会导致区域2的路由器重新计算最短路径树。

优化路由信息传播效率​​

通过三类LSA传递汇总路由（如10.1.0.0/16代替10.1.1.0/24和10.1.2.0/24），减少泛洪流量。ABR默认每30分钟刷新一次三类LSA，动态平衡更新频率与稳定性



我们先来了解一下三类lsa

​名称​​：Summary LSA（汇总LSA）。

​​生成者​​：​​ABR（Area Border Router，区域边界路由器）​​，即连接多个OSPF区域的路由器。

​​作用​​：将某个区域内的路由信息（如网段）以 ​​汇总形式​​ 通告到其他区域，避免全网泛洪所有明细路由。



它的功能

​​区域间路由传递​​

ABR将 ​​本区域内的明细路由​​（如10.1.1.0/24）汇总后，通过第三类LSA发送到 ​​其他区域​​。例如：Area 1的ABR将Area 1内的路由汇总后发送到Area 0（骨干区域）。

​​路由汇总（Route Summarization）​​

ABR可以手动配置路由汇总，将多个连续子网合并为一条汇总路由（如将10.1.0.0/16汇总为10.1.0.0/16）。​​优点​​：减少区域间的LSA数量，降低路由表规模，提升网络收敛速度。

隔离拓扑变化​​

第三类LSA仅传递路由信息，不传递链路状态细节，因此 ​​单个区域的拓扑变化不会影响其他区域​​。

生成条件​​

ABR收到其连接区域内的 ​​第一类LSA（Router LSA）​​ 或 ​​第二类LSA（Network LSA）​​。

ABR根据配置的路由汇总策略，将明细路由转换为第三类LSA。

​​传播路径​​

第三类LSA仅在 ​​区域间传递​​，不会泛洪到整个OSPF域。

例如：Area 1的ABR将第三类LSA发送到Area 0，再由Area 0的ABR转发到Area 2。

​​LSA内容​​

通告的网络地址 和 ​​掩码​​。

开销（Cost）​​：从ABR到目标网络的路径开销。

所有非骨干区域（如Area 1、Area 2）之间的通信必须经由骨干区域中转。

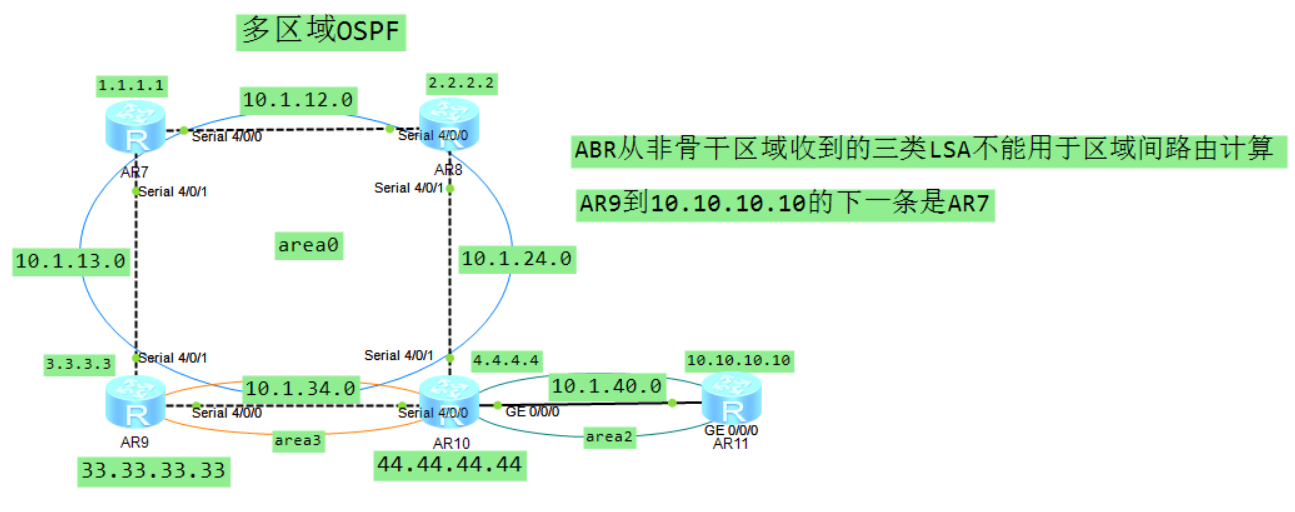

所以图中说的AR9去往10.10.10.10的下一跳是AR7

配置脚本AR7

interface Serial4/0/0
 link-protocol ppp
 ip address 10.1.12.1 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
interface Serial4/0/1
 link-protocol ppp
 ip address 10.1.13.1 255.255.255.0
 ospf enable 1 area 0.0.0.0
#

interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
 ospf enable 1 area 0.0.0.0
#
ospf 1
 area 0.0.0.0
#

AR8

interface Serial4/0/0
 link-protocol ppp
 ip address 10.1.12.2 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
interface Serial4/0/1
 link-protocol ppp
 ip address 10.1.24.2 255.255.255.0
 ospf enable 1 area 0.0.0.0
#

interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
 ospf enable 1 area 0.0.0.0
#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
#

AR9

interface Serial4/0/0
 link-protocol ppp
 ip address 10.1.34.3 255.255.255.0
 ospf enable 1 area 0.0.0.3
#
interface Serial4/0/1
 link-protocol ppp
 ip address 10.1.13.3 255.255.255.0
 ospf enable 1 area 0.0.0.0
#

interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
 ospf enable 1 area 0.0.0.0
#
interface LoopBack1
 ip address 33.33.33.33 255.255.255.255
 ospf enable 1 area 0.0.0.3
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
 area 0.0.0.3
#

AR10

interface Serial4/0/0
 link-protocol ppp
 ip address 10.1.34.3 255.255.255.0
 ospf enable 1 area 0.0.0.3
#
interface Serial4/0/1
 link-protocol ppp
 ip address 10.1.13.3 255.255.255.0
 ospf enable 1 area 0.0.0.0
#

interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
 ospf enable 1 area 0.0.0.0
#
interface LoopBack1
 ip address 33.33.33.33 255.255.255.255
 ospf enable 1 area 0.0.0.3
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
 area 0.0.0.3
#

AR11

interface GigabitEthernet0/0/0
 ip address 10.1.40.10 255.255.255.0
 ospf network-type p2p
 ospf enable 1 area 0.0.0.2
#

interface LoopBack0
 ip address 10.10.10.10 255.255.255.255
 ospf enable 1 area 0.0.0.2
#
ospf 1 router-id 10.10.10.10
 area 0.0.0.2
#

配置完成后我蛮来看一下AR9的路由表

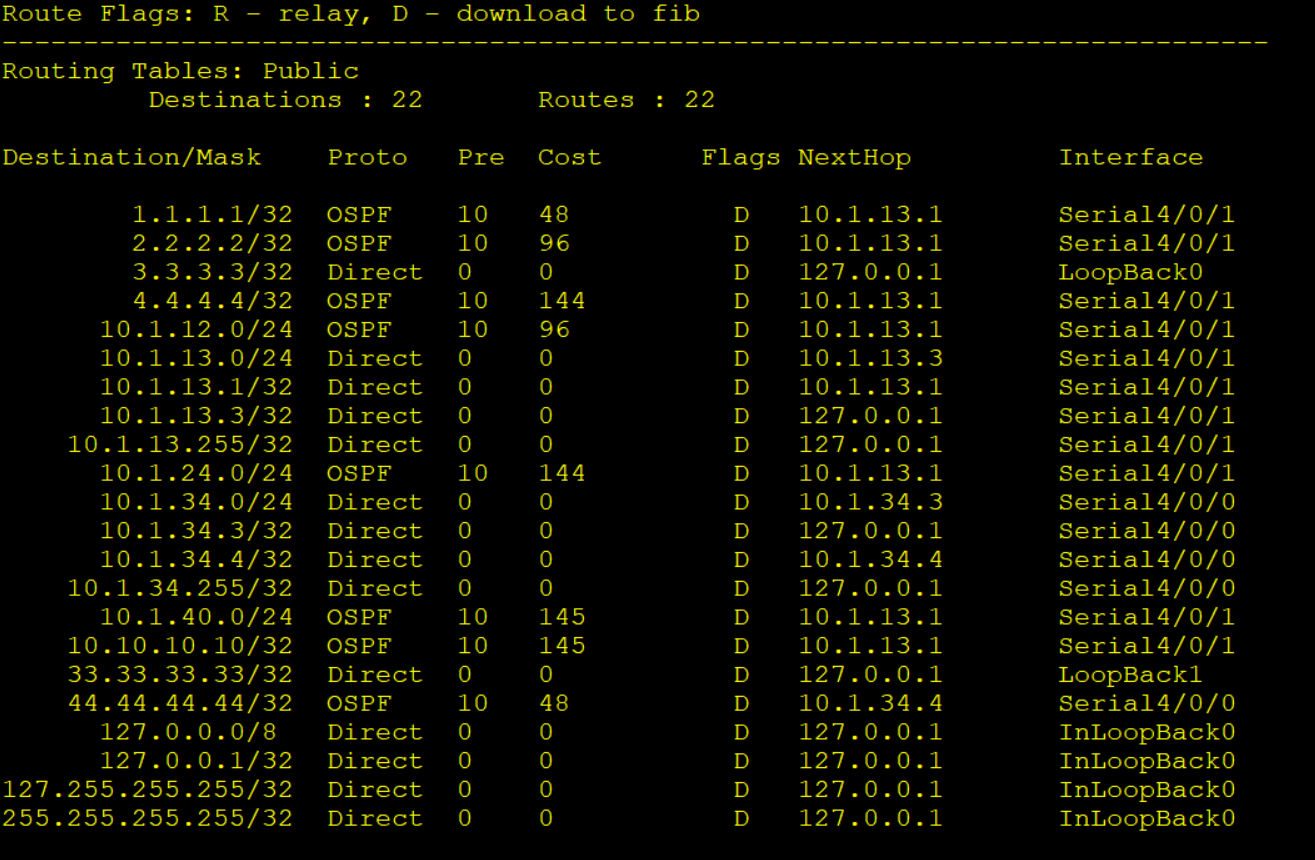

可以看到10.10.10.10的下一跳是10.1.13.1，出接口就是AR7的ser4/0/1

再看一下AR9的路由表

也就是说AR10想要访问AR7是通过area0去访问，而不是选择更近的area3去访问

这是因为OSPF通过 ​​强制区域间路由经过骨干区域​​ 来避免环路：

​​场景示例​​：

ABR1将Area 1的路由以第三类LSA发送到Area 0；

ABR2从Area 0学习到这些LSA后，再发送到Area 2。

若允许Area 1直接向Area 2发送三类LSA​​：

ABR2可能同时收到来自Area 0和Area 1的相同路由信息；

若两条路径开销不同，可能导致 ​​次优路径​​ 或 ​​路由震荡​​。

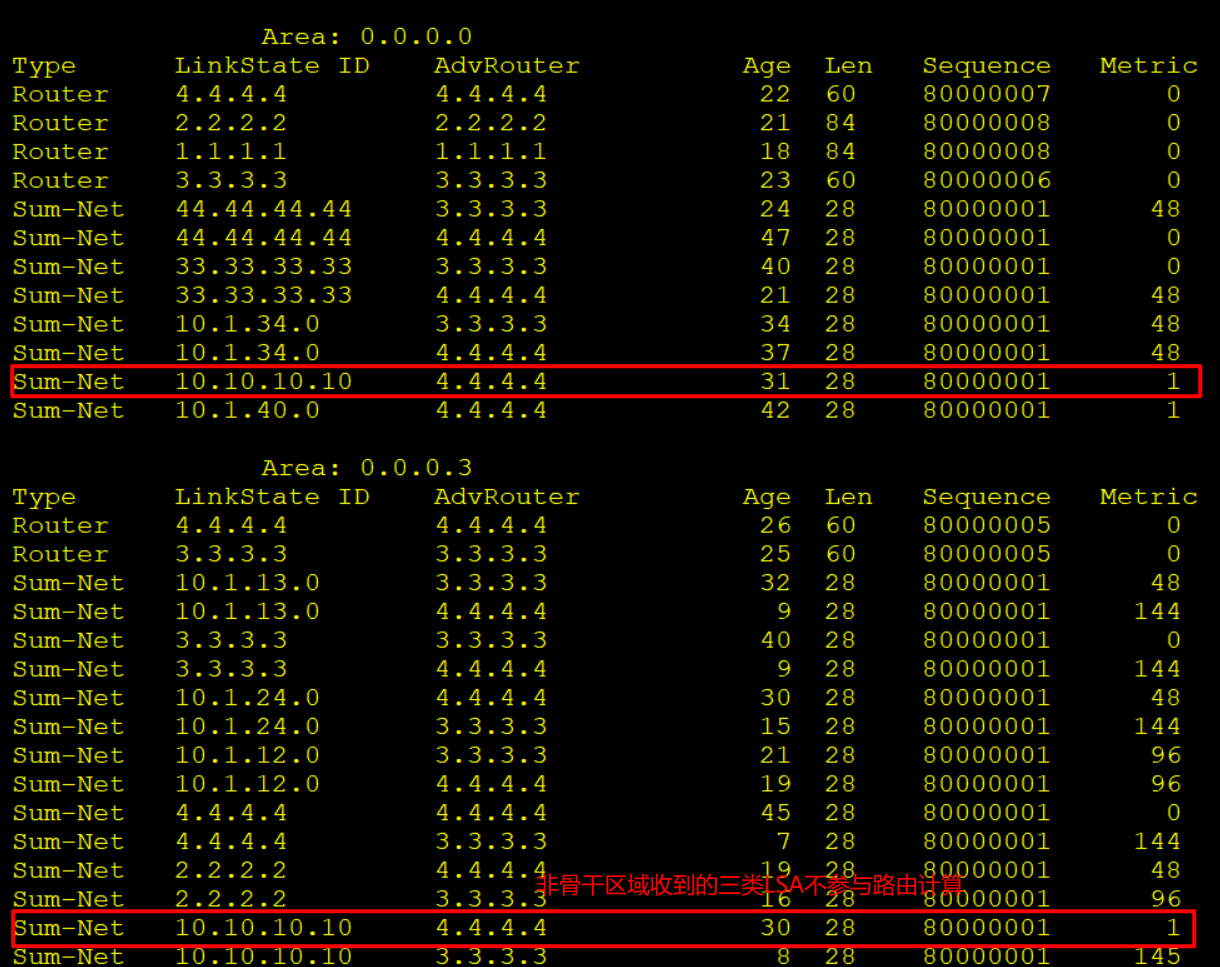

这就可以防止路由环路，所以直接来自非骨干区域的三类LSA会被ABR视为 ​​无效​​，不加入LSDB，也不参与SPF计算。



AR12

interface GigabitEthernet0/0/0
 ip address 10.1.67.6 255.255.255.0
 ospf enable 1 area 0.0.0.1
#

interface LoopBack0
 ip address 6.6.6.6 255.255.255.255
 ospf enable 1 area 0.0.0.1
#
ospf 1 router-id 6.6.6.6
 area 0.0.0.1
#

AR13

interface GigabitEthernet0/0/0
 ip address 10.1.67.7 255.255.255.0
 ospf enable 1 area 0.0.0.1
#
interface GigabitEthernet0/0/1
 ip address 10.1.78.7 255.255.255.0
 ospf enable 1 area 0.0.0.2
#

ospf 1 router-id 7.7.7.7
 area 0.0.0.1
 area 0.0.0.2
#

AR14

interface GigabitEthernet0/0/1
 ip address 10.1.78.8 255.255.255.0
 ospf enable 1 area 0.0.0.2
#

interface LoopBack0
 ip address 8.8.8.8 255.255.255.255
 ospf enable 1 area 0.0.0.2
#
ospf 1 router-id 8.8.8.8
 area 0.0.0.2
#

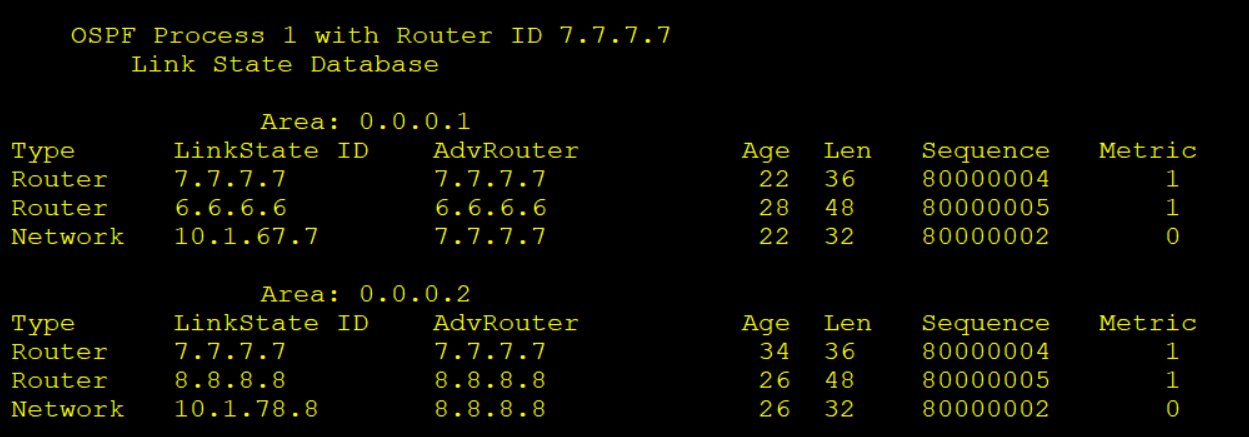

配置完成后我们查看一下AR14的链路状态数据库

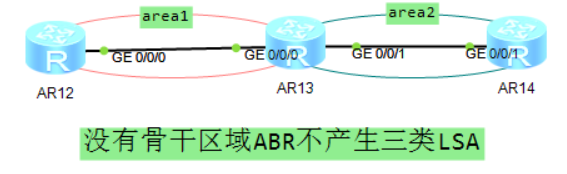

确实没看到三类lsa
