定时器在单片机中的深度解析与实践应用

在单片机的广阔世界里，定时器（Timer）无疑扮演着举足轻重的角色。它如同一位时间魔法师，以其精准的计时能力和灵活的配置选项，为嵌入式系统的设计和实现提供了无限可能。本文将带你深入定时器的核心，解析其工作原理，探讨配置技巧，并通过实际应用案例，展示定时器在单片机系统中的强大功能和广泛应用。

一、定时器：

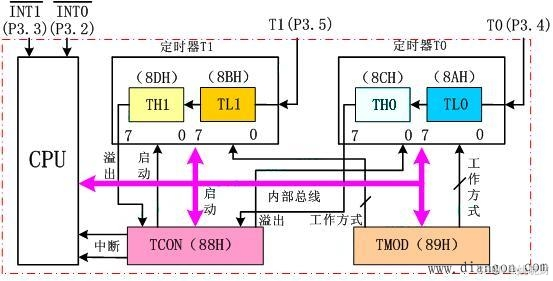

定时器，作为单片机内部的一个关键组件，其核心职责在于精确控制时间。无论是简单的延时操作，还是复杂的周期性事件调度，定时器都能以其稳定的时钟频率和精确的计数能力，为单片机系统提供可靠的时间基准。

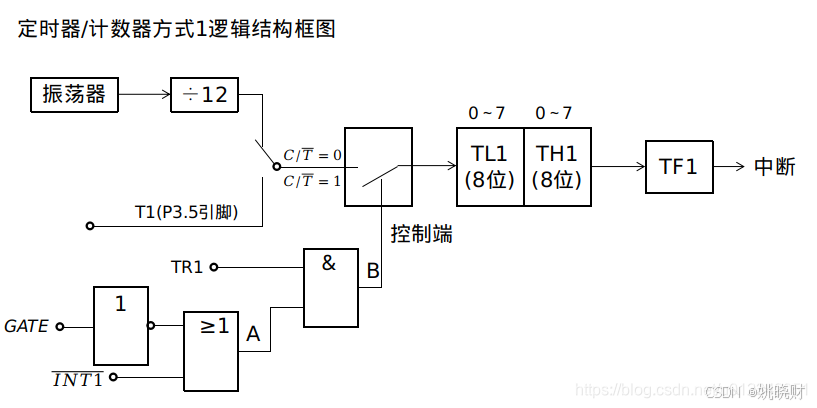

• 工作原理：定时器内部包含一个计数器，它以固定的时钟频率进行递增计数。当计数达到预设的阈值时，定时器会产生一个中断信号或触发特定的输出事件，从而实现对时间的精确控制。

• 配置选项：定时器的配置通常包括时钟源的选择、计数初值的设置、工作模式的选定以及中断/输出的启用等。这些配置选项的灵活性，使得定时器能够适应各种不同的应用场景。

二、定时器配置：

要成为一名出色的时间魔法师，掌握定时器的配置技巧是至关重要的。以下是定时器配置的一些关键步骤和注意事项：

1. 时钟源选择：定时器可以使用内部时钟、外部时钟或预分频后的时钟作为计数基础。选择合适的时钟源，可以确保定时器在所需的精度和稳定性之间取得平衡。

2. 计数初值设置：计数初值决定了定时器达到溢出所需的时间。通过调整计数初值，可以精确控制定时器的延时或周期。

3. 工作模式选择：定时器的工作模式包括单次计数、连续计数、捕获/比较模式等。选择适当的工作模式，可以实现定时器功能的最大化利用。

4. 中断/输出启用：根据需要，可以配置定时器在溢出时产生中断或触发特定的输出信号。这有助于实现定时器与其他系统组件之间的同步和协调。

三、定时器应用：

定时器在单片机系统中的应用场景广泛，从简单的LED闪烁控制到复杂的PWM信号生成，再到外部事件测量，都离不开定时器的支持。以下是一些典型的应用实例：

1. LED闪烁控制：通过配置定时器为连续计数模式，并在溢出时切换LED的状态，可以实现LED灯的周期性闪烁。这种应用不仅简单实用，还能帮助初学者理解定时器的基本工作原理。

2. PWM信号生成：PWM（脉冲宽度调制）是一种常用于电机控制、LED亮度调节等场合的技术。通过定时器生成一定频率的基准信号，并利用定时器的比较功能动态调整高电平时间，可以生成具有不同占空比的PWM信号。

3. 外部事件测量：在需要测量外部脉冲信号的频率或周期时，可以利用定时器的捕获模式。当检测到外部脉冲信号的上升沿或下降沿时，记录当前计数值，并通过计算两次捕获之间的计数值差和时间基准，可以得到信号的频率或周期。

四、定时器应用中的注意事项

在使用定时器时，需要注意以下几点，以确保系统的稳定性和可靠性：

• 时钟精度：定时器的精度直接依赖于时钟源的精度。因此，在选择时钟源时，需要确保其稳定性和准确性。

• 中断优先级：在复杂系统中，多个定时器可能同时产生中断。为了避免中断冲突和死锁，需要合理设置中断优先级。

• 溢出处理：当定时器溢出时，如果没有及时处理，可能会导致不可预知的行为。因此，在中断服务程序中需要正确重置计数初值，以确保定时器的正常工作。

五、结语：

定时器作为单片机系统中的核心组件之一，其灵活性和功能性为嵌入式系统的设计和实现提供了强大的支持。通过深入理解定时器的工作原理和配置技巧，并结合实际应用场景进行实践演练，我们可以充分发挥定时器的潜力，创造出更加高效、可靠的控制系统。希望本文能为你提供一份有价值的定时器学习指南，助你在单片机技术的道路上越走越远。
