DC/DC转换器设计--外围元器件的选型方法与PCB布局

最新推荐文章于 2023-07-27 16:58:28 发布
最新推荐文章于 2023-07-27 16:58:28 发布
阅读量2.4k 收藏 61
点赞数 6
分类专栏： 电路
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/y511374875/article/details/103705955
版权

BUCK降压原理需要先了解。

1.芯片手册

1.根据芯片手册有很详细的电感、二极管、输出电容的选型计算方法，优先datasheet；

2.DC/DC转换器回路设计

转一篇很好的DC/DC转换器回路设计指南

3.元器件的选型方法与PCB布局

根据ROHM的DC/DC转换器设计–外围元器件的选型方法与PCB布局，里面介绍的很详细。截取重要的步骤和计算公式，供参考设计。

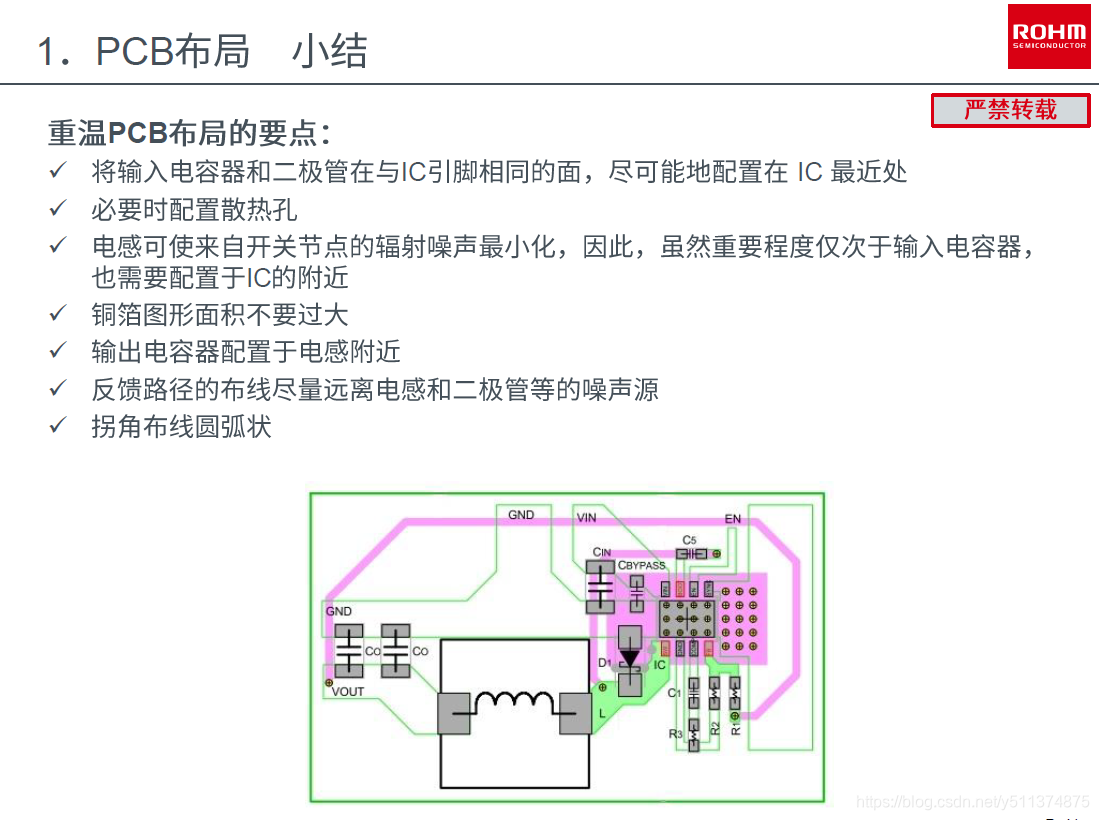

3.1 PCB布局 小结

输入0.1uF小电容紧挨IC的引脚
在这里插入图片描述

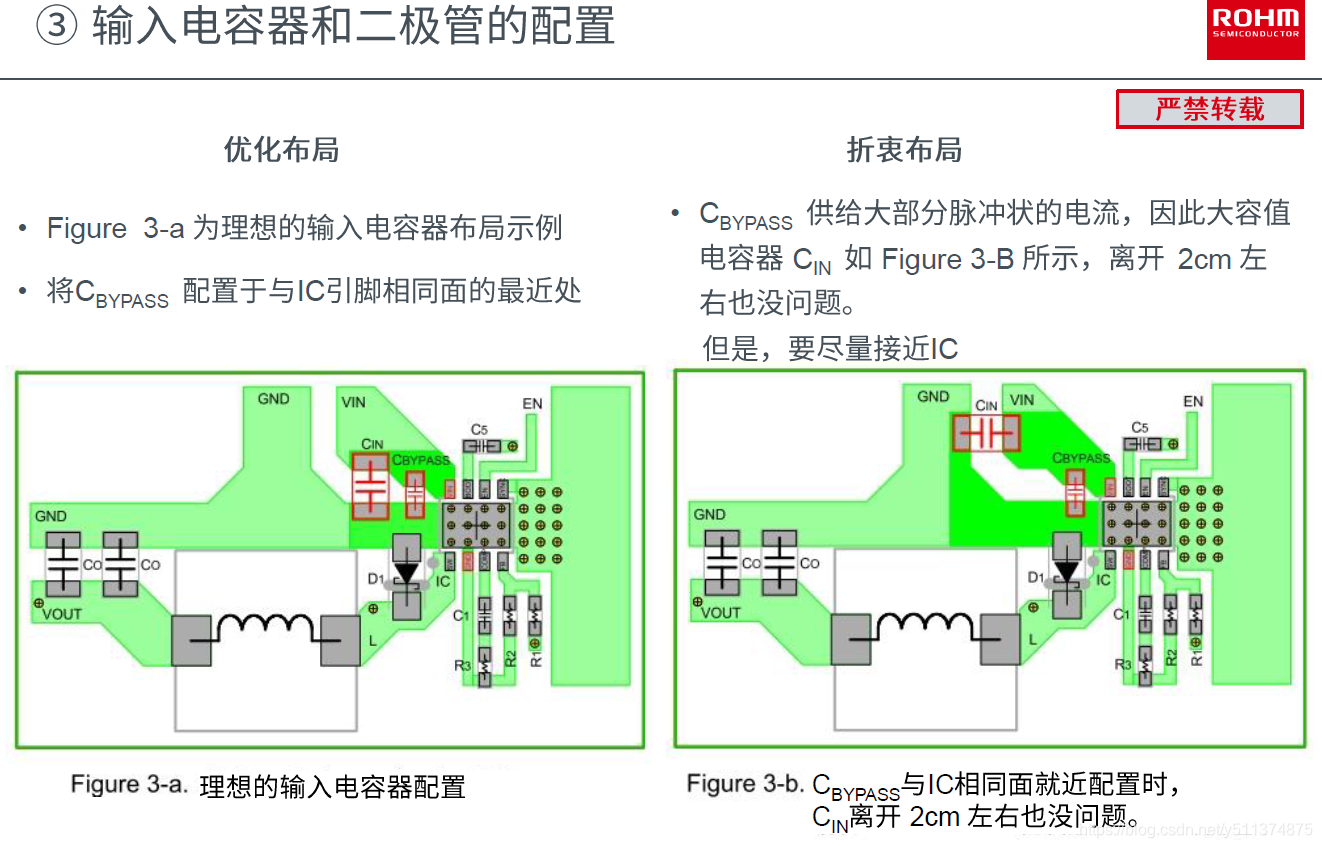

3.2 输入电容和二极管配置

输入电容紧挨IC引脚 二极管也是
在这里插入图片描述

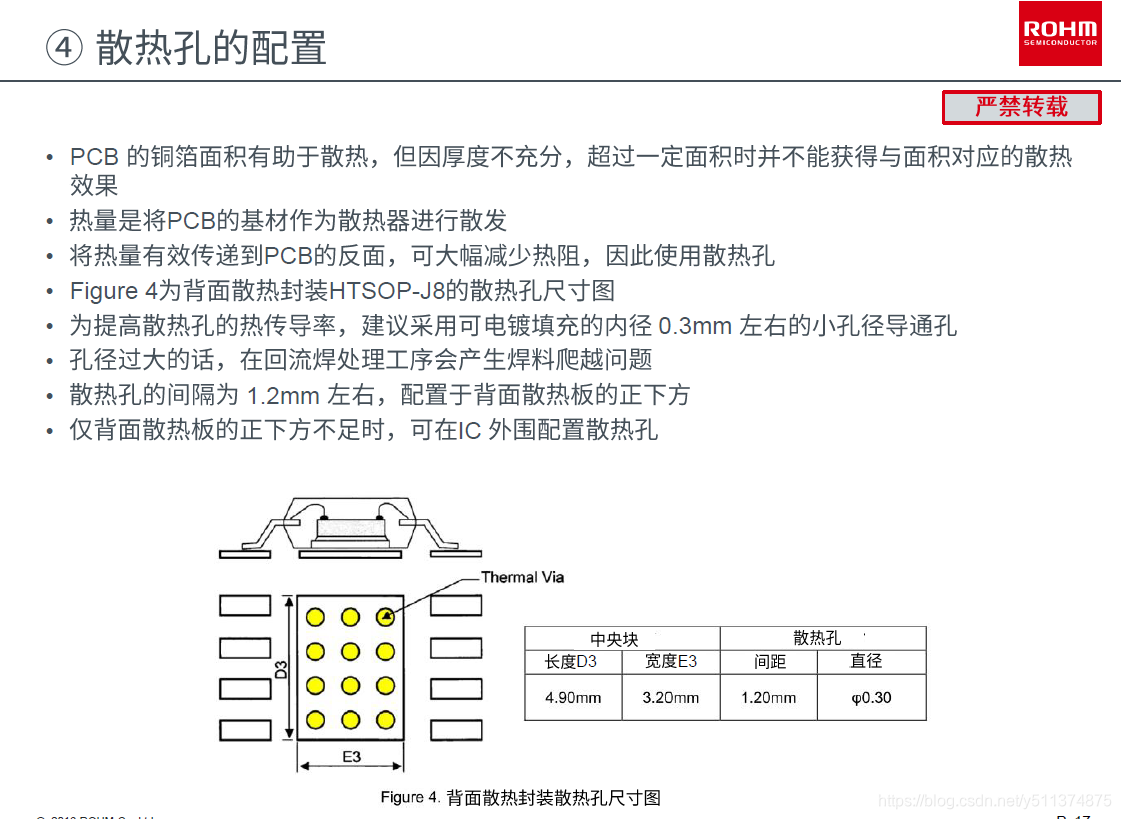

3.3散热孔

在这里插入图片描述

3.4电感

在这里插入图片描述

3.5输出电容器配置

在这里插入图片描述

3.6反馈路径布线

在这里插入图片描述

3.7接地

在这里插入图片描述

3.8电感选型

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

3.9输出电容器选型

在这里插入图片描述
在这里插入图片描述
