node-red modbus篇



1. ModeBus组件介绍





1. Modebus-getter （常用）

该节点为读取PLC或者modbus server数据的节点

     2. Modebus-flex-getter

该节点需要在该节点前加一个js节点作为modbus的连接地址

     3. Modebus-write

该节点为往PLC或者modbus server写数据的节点

     4. Modebus-flex-write

该节点为批量操作，使用需要在该节点前加一个js节点作为modbus的连接地址和写入具体值

    2. ModeBus组件配置

1. Modebus-getter

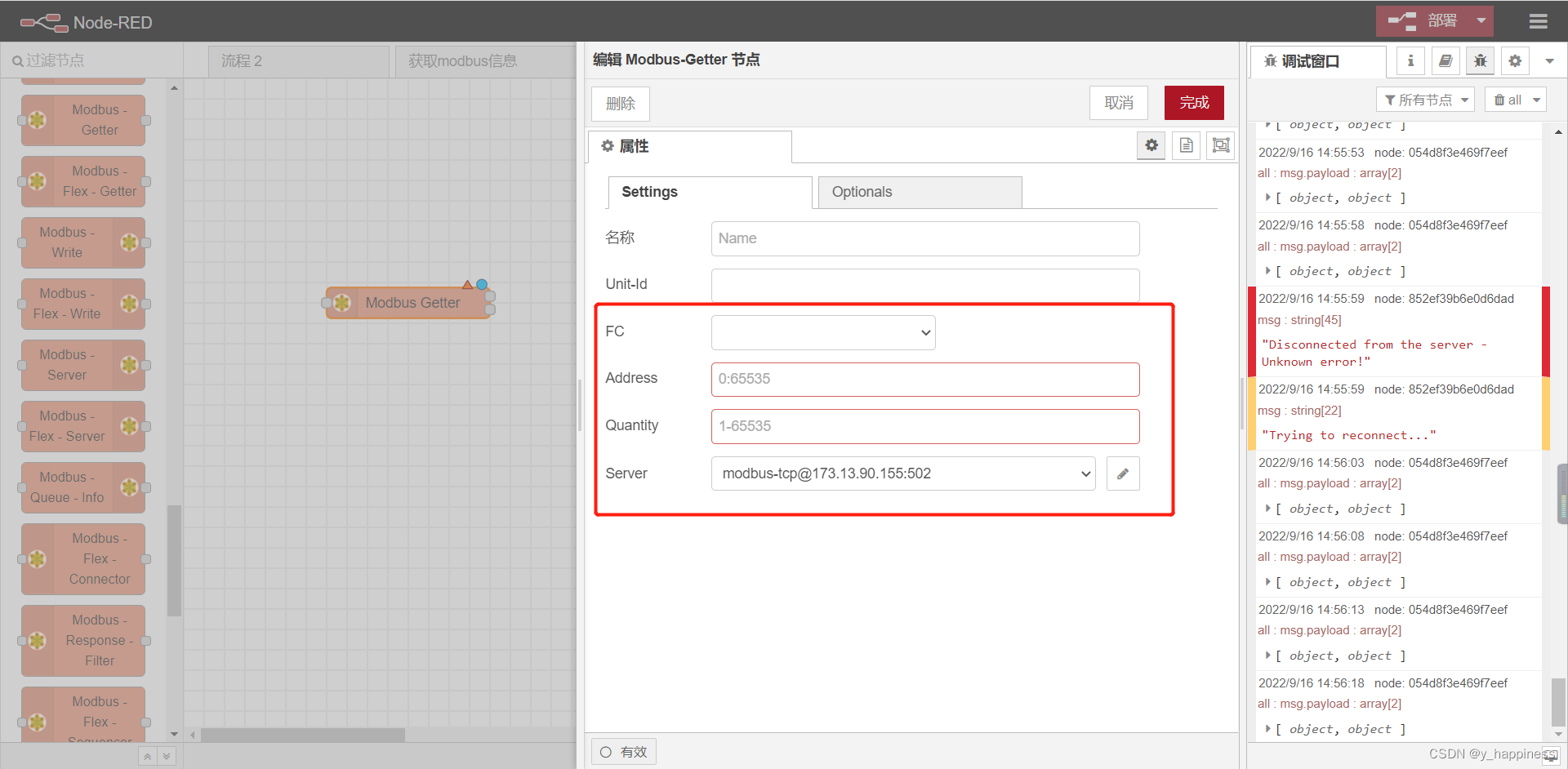

该节点需要配置FC、Address、Quantity、Server 四个参数

FC有FC1/FC2/FC3/FC4 4种模式，需要根据数据的点位地址确定（例如，点位地址为400001，则需要选择FC3，300001则需选择FC4）。

Address需要根据数据的点位地址确定（例如，点位地址为400001，则填写1，302122则填写2122）。

Quantity 是需要采集的数据的长度，如只需采集一个点位，且该点位的数据类型为一个字，则长度填写1，若该点位的数据类型是float则长度填写2，若需要采集连续地址的多个数据则需根据实际长度填写。

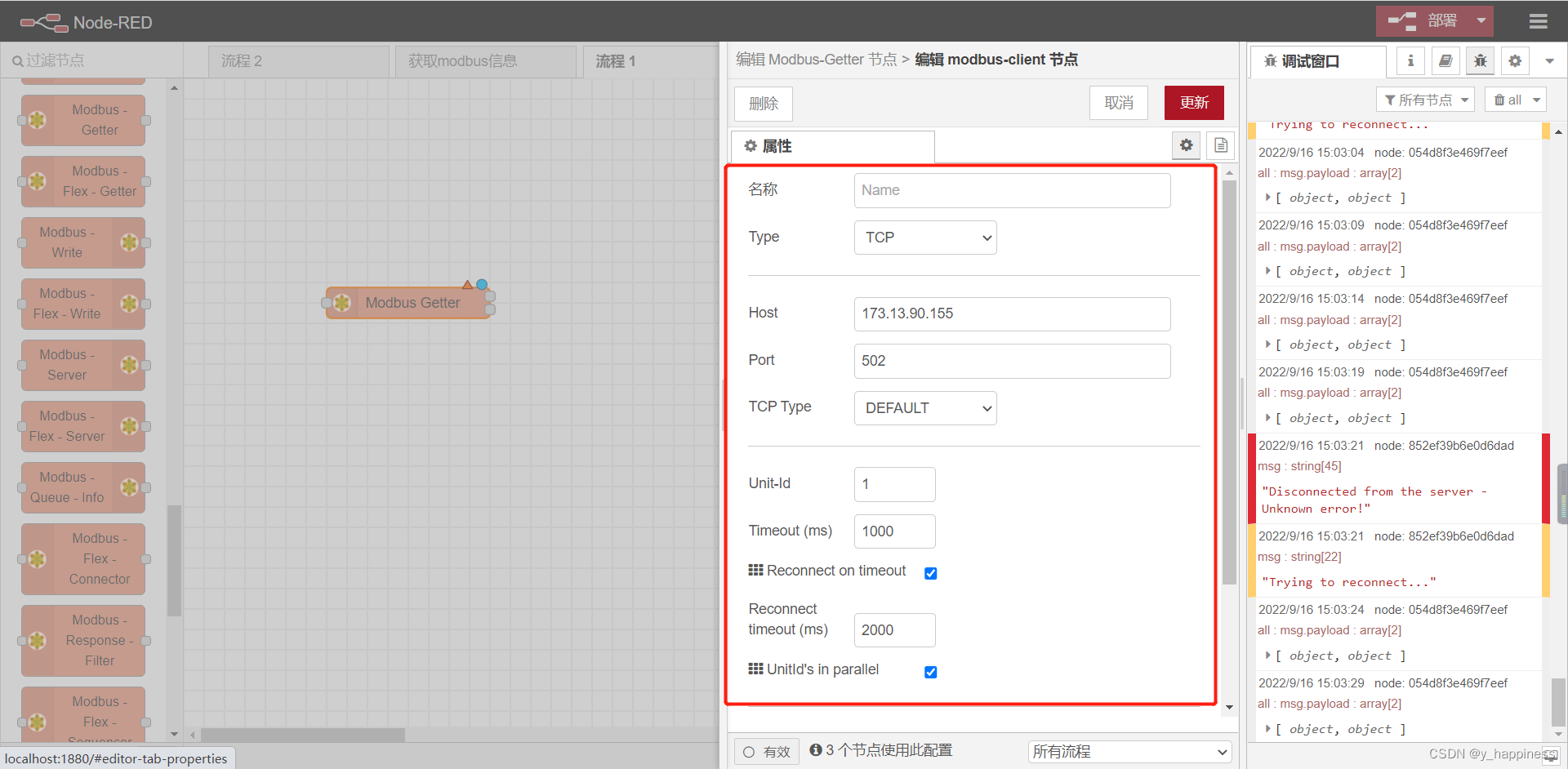

Server 只需填写IP地址和端口号，其他默认即可



2. Modebus-flex-getter

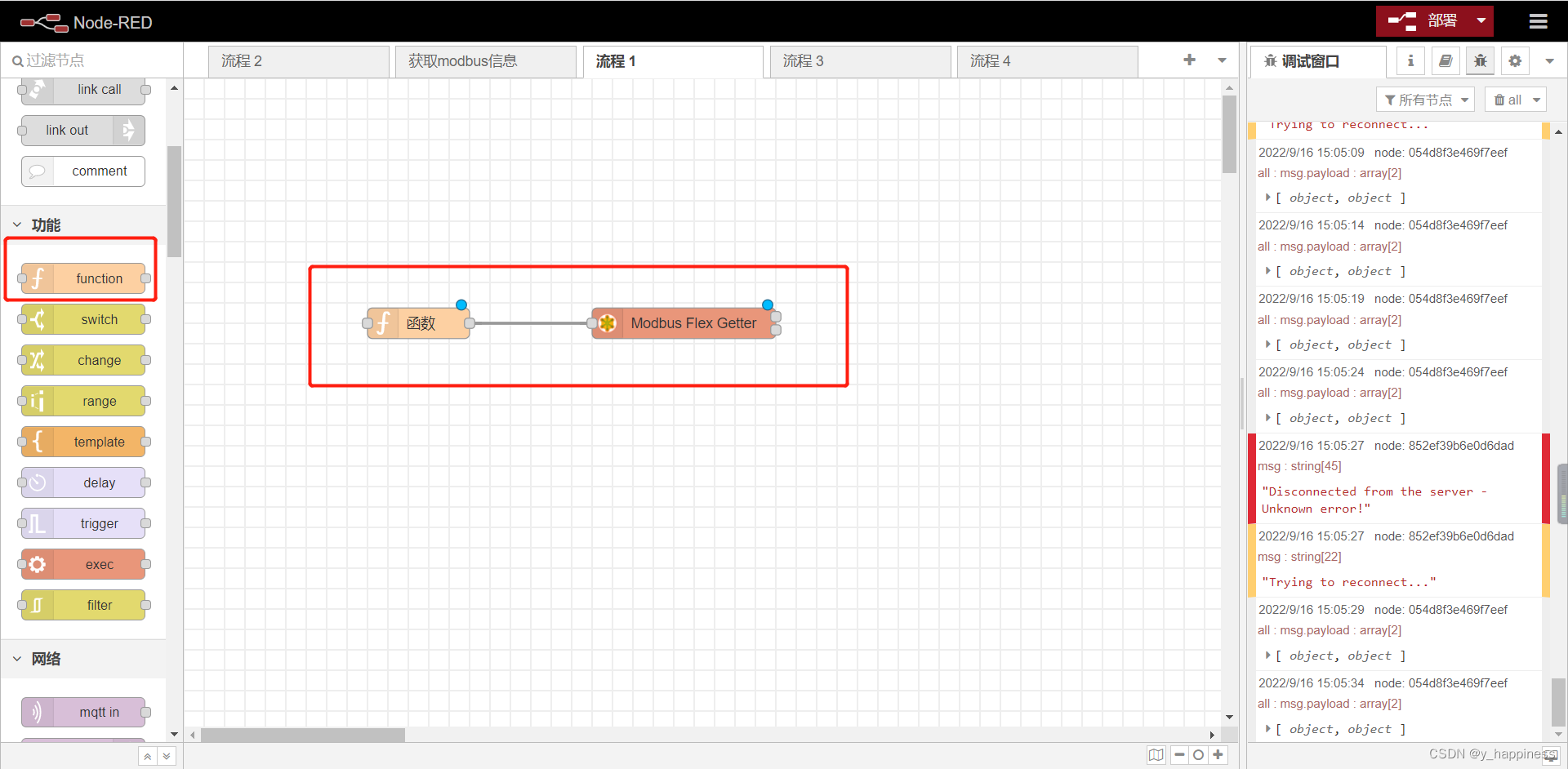

该节点需要在该节点前加一个js节点作为modbus的连接地址

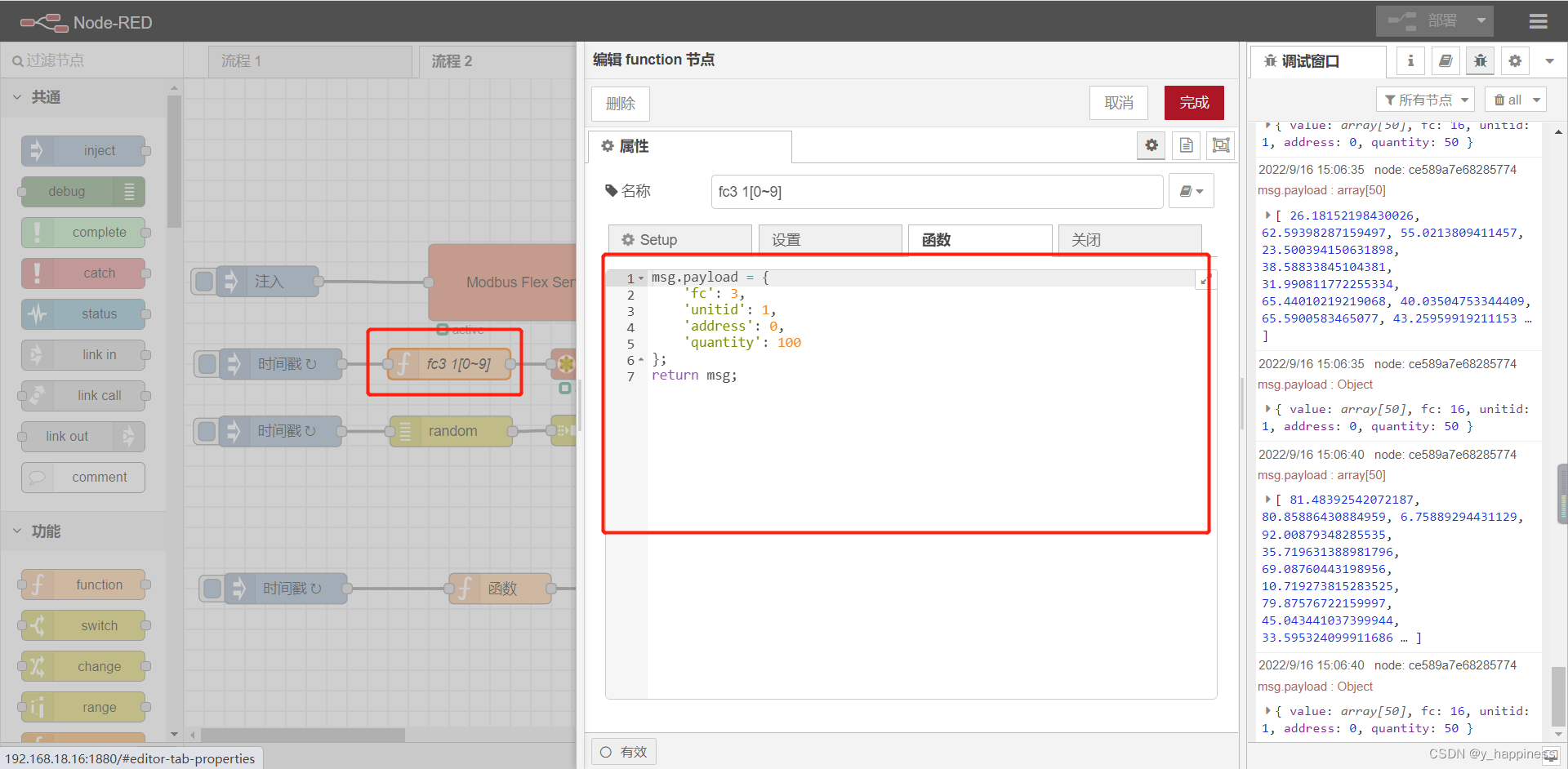

函数的js代码如下：

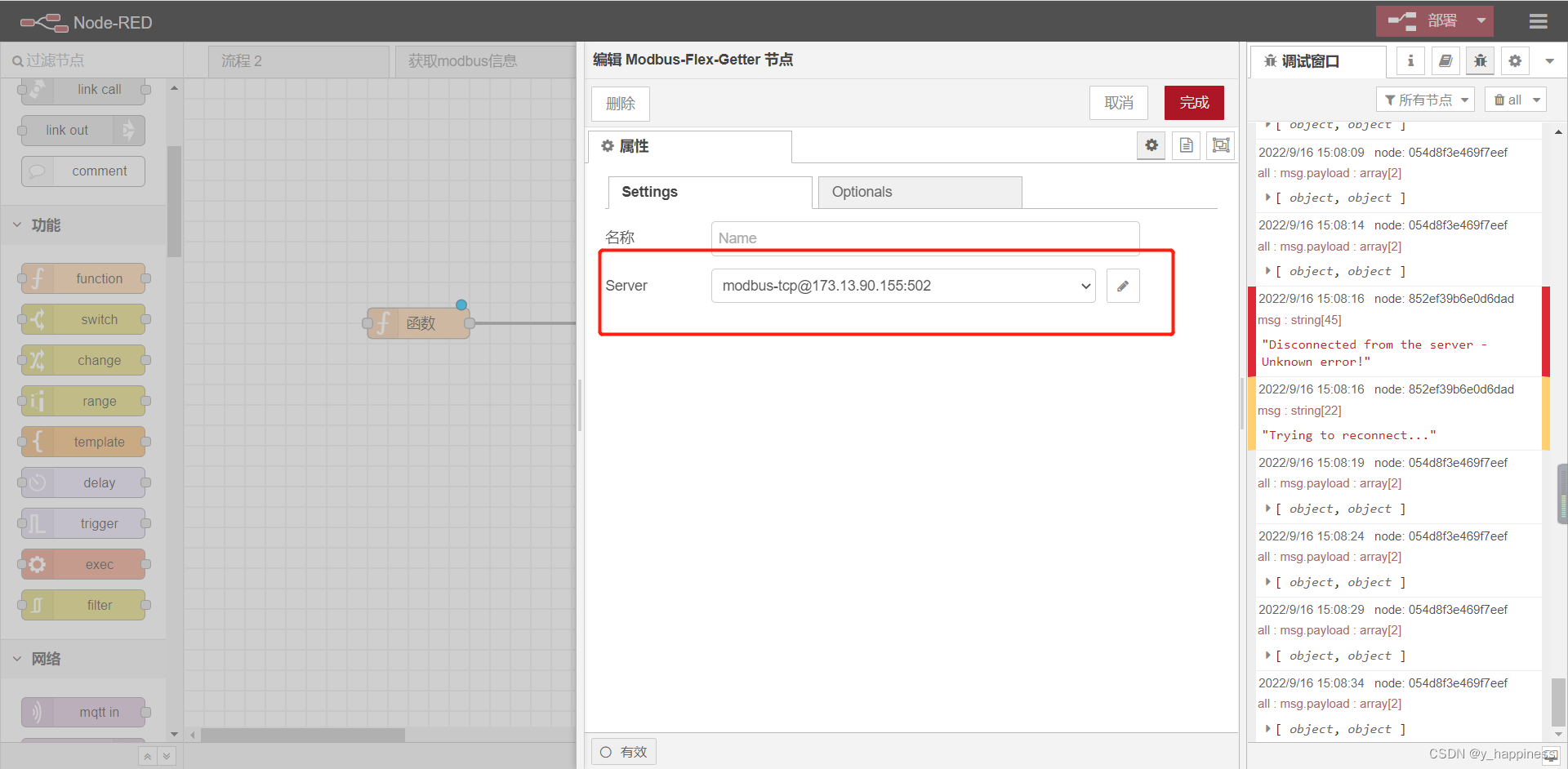

Modebus-flex-getter节点只需配置Server，与Modebus-getter节点的server 配置一样。



3. Modebus-write

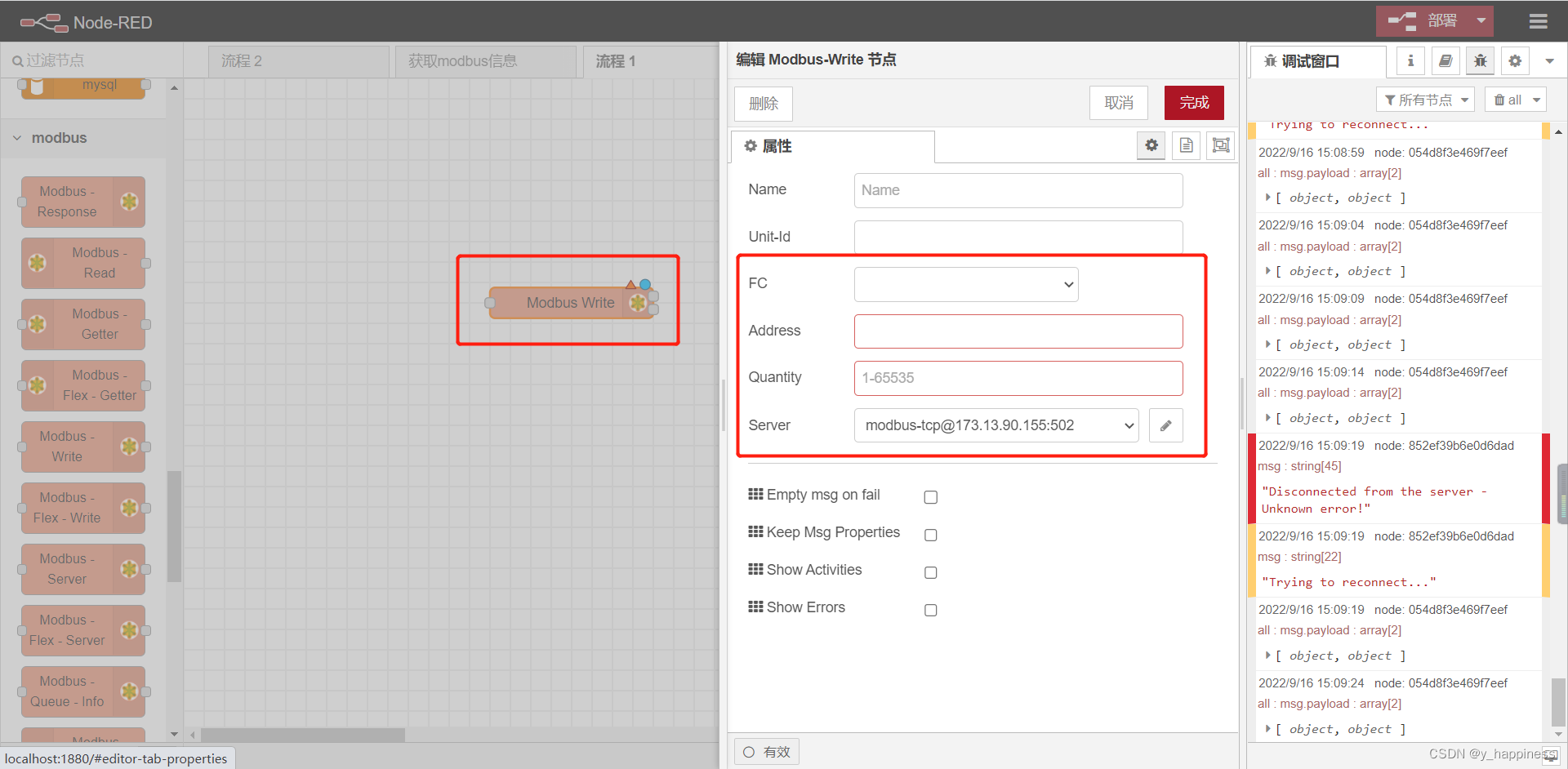

该节点与Modebus-getter节点一样需要配置FC、Address、Quantity、Server 四个参数，且需要在该节点前加一个js节点，把需要写入的值 复制到msg.payload然后传给Modebus-write节点。



4. Modebus-flex-write

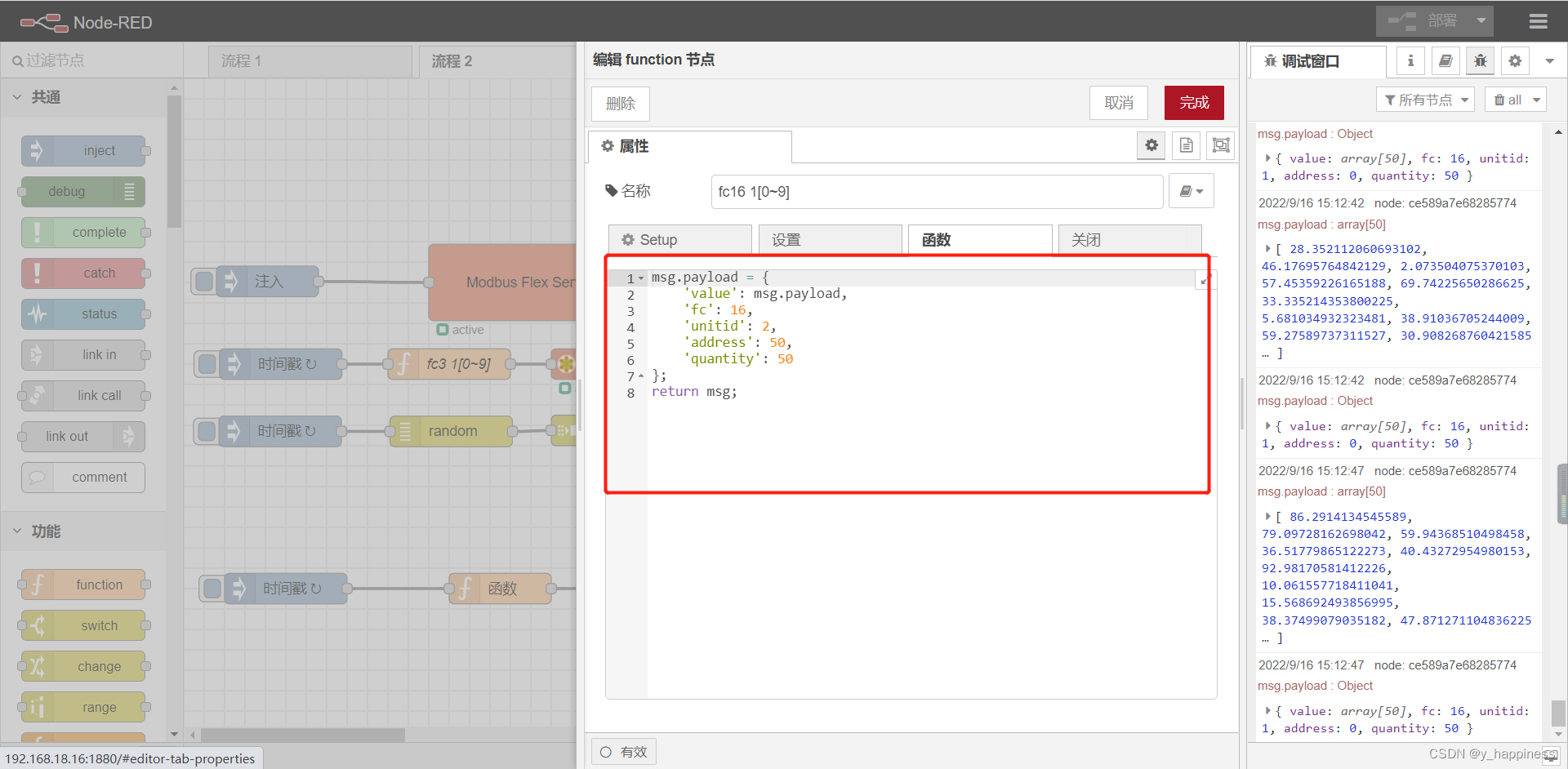

该节点与Modebus-getter需要配置的内容一样。该节点前的js代码如下：

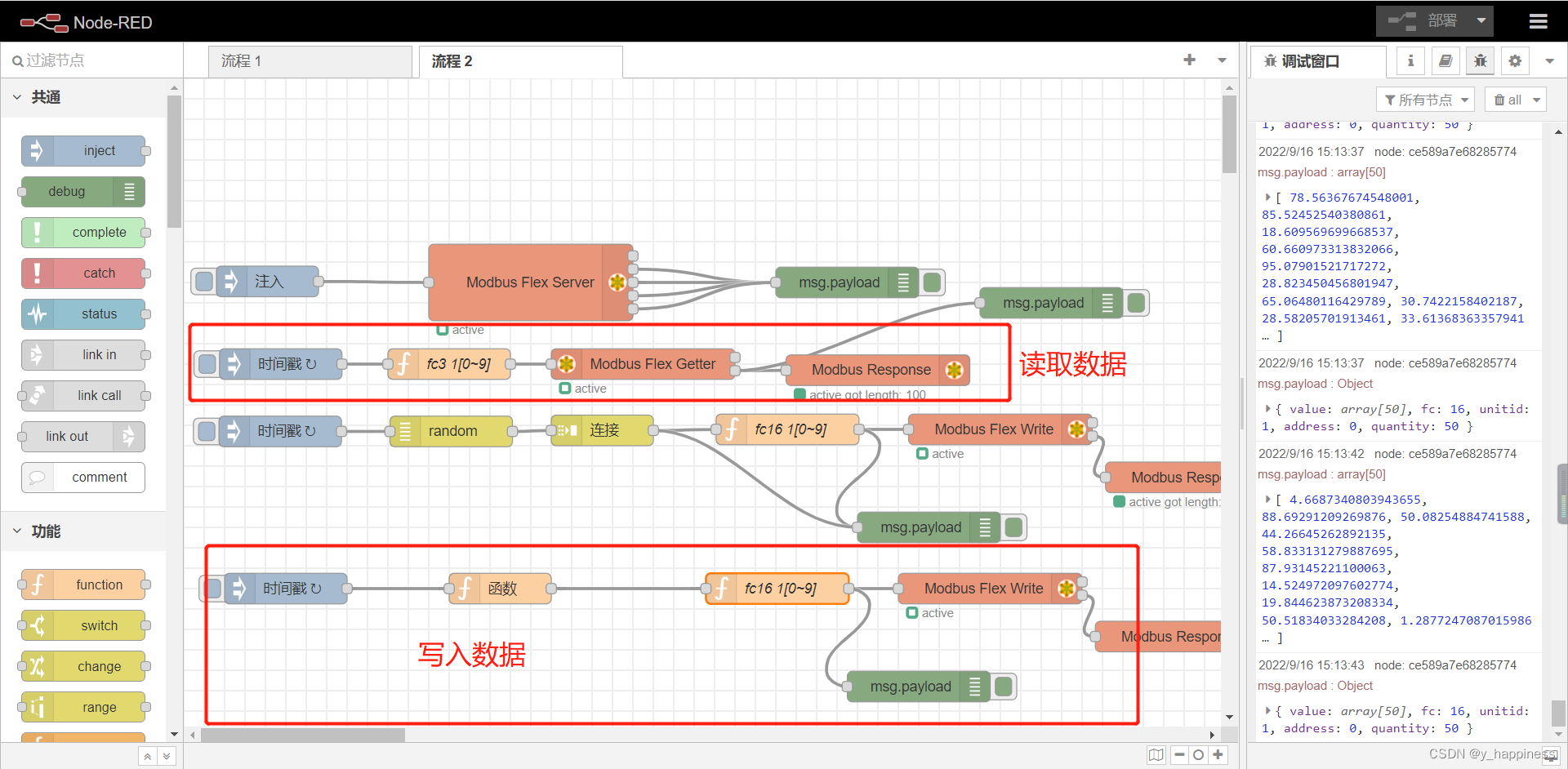

3. 完整流展示

该读取数据流最后可以加上js节点和mysql/influxdb节点作为数据存储



4. 数据采集结果展示

该图msg payload节点为信息打印节点
