1、前言

UG NX提供了多种文件的导入与导出功能，本文采用NXOpen.net来实现Parasolid文件(.x_t文件)的导出功能。

2、在UG NX中的操作

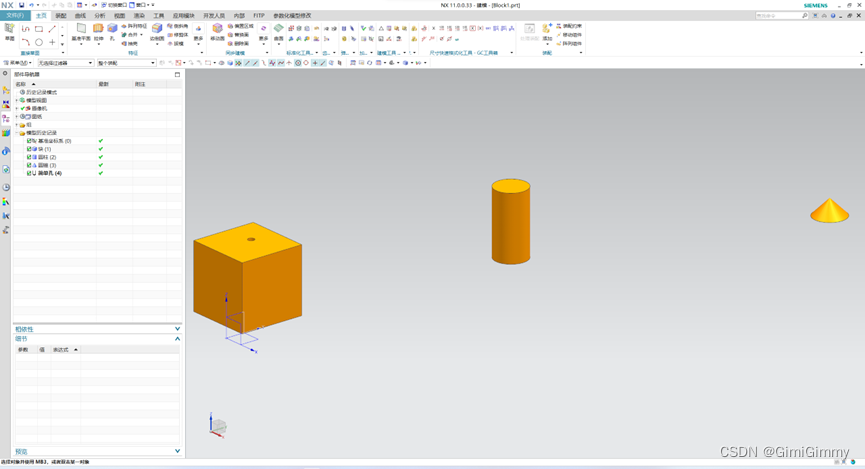

打开UG NX的一个三维模型，如下图所示。
在这里插入图片描述

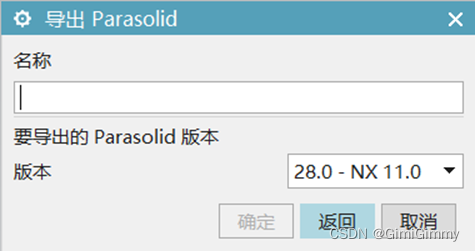

点击“文件”->“导出”->“parasolid”按钮，弹出导出parasolid的对话框，如下图所示。
在这里插入图片描述

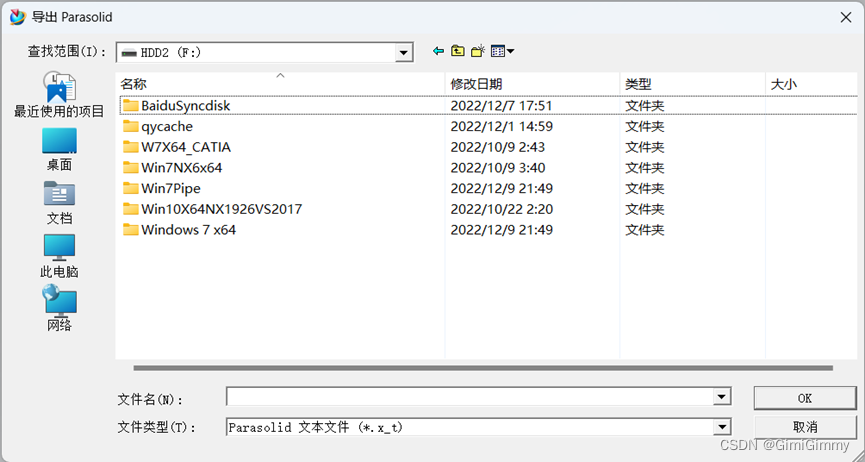

在这个界面中，设置名称，并选择要导出的Parasoid的版本，选中需要导出的对象，点击“确定”，弹出保存到文件的对话框。
在这里插入图片描述

设置“文件名”，点击“OK”按钮，就将选中的对象保存为x_t格式文件
