SolidWorks如何在钢管中做拉伸切除--轨漕口

SolidWorks如何在钢管中做拉伸切除呢？这个在工业零件生产中比较常见，如铝制散热器，加压钢管，活塞等，下面我讲个实例，就是在钢管中做轨漕拉伸切除，用到的技术就是SolidWorks常见的拉伸切除命令，同时做个圆周阵列就好，一下是效果图，我只做直的轨漕槽口，弯曲的你懂得，不适宜展示



下面我写下制作步骤

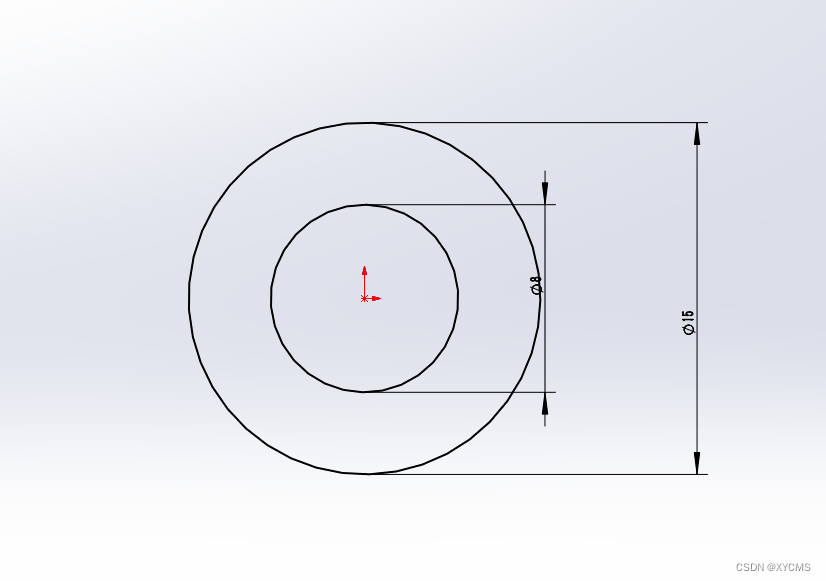

1、新建一个零件，画两个圆，直径分别是15,8MM

2、使用拉伸凸台命令

---

 效果如上

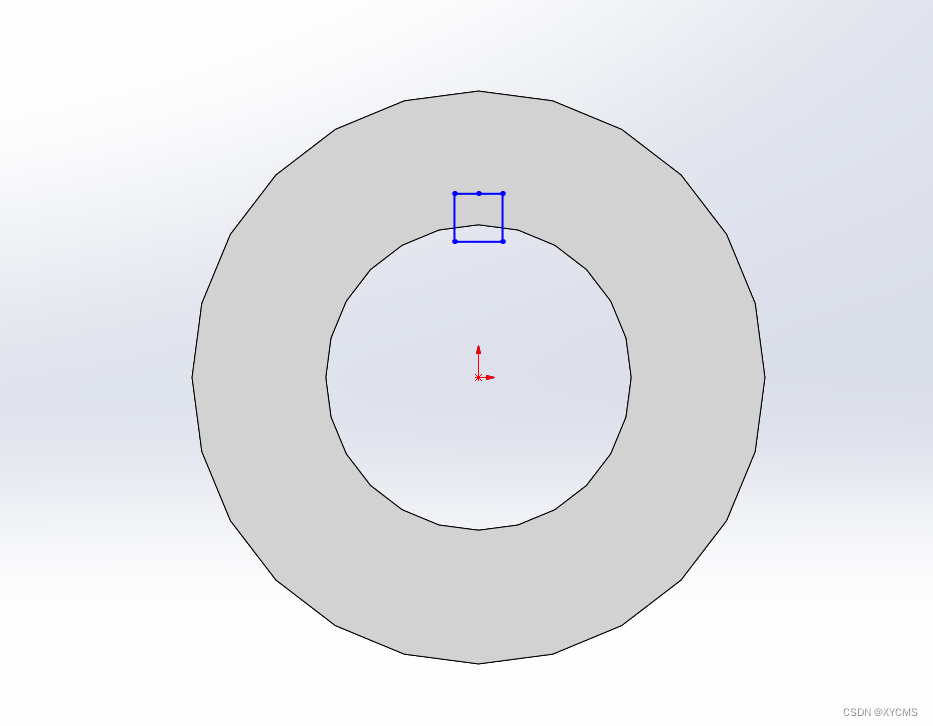

3、然后在草图基准面再画一个要切除的轨漕截面

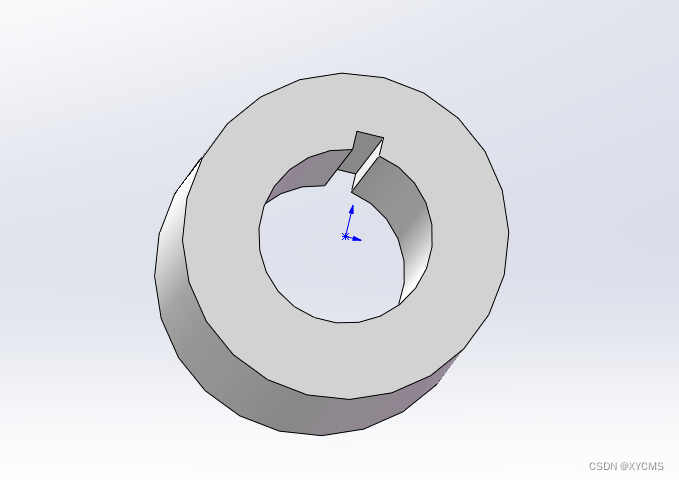

 4、然后再做拉伸切除命令，完全贯通

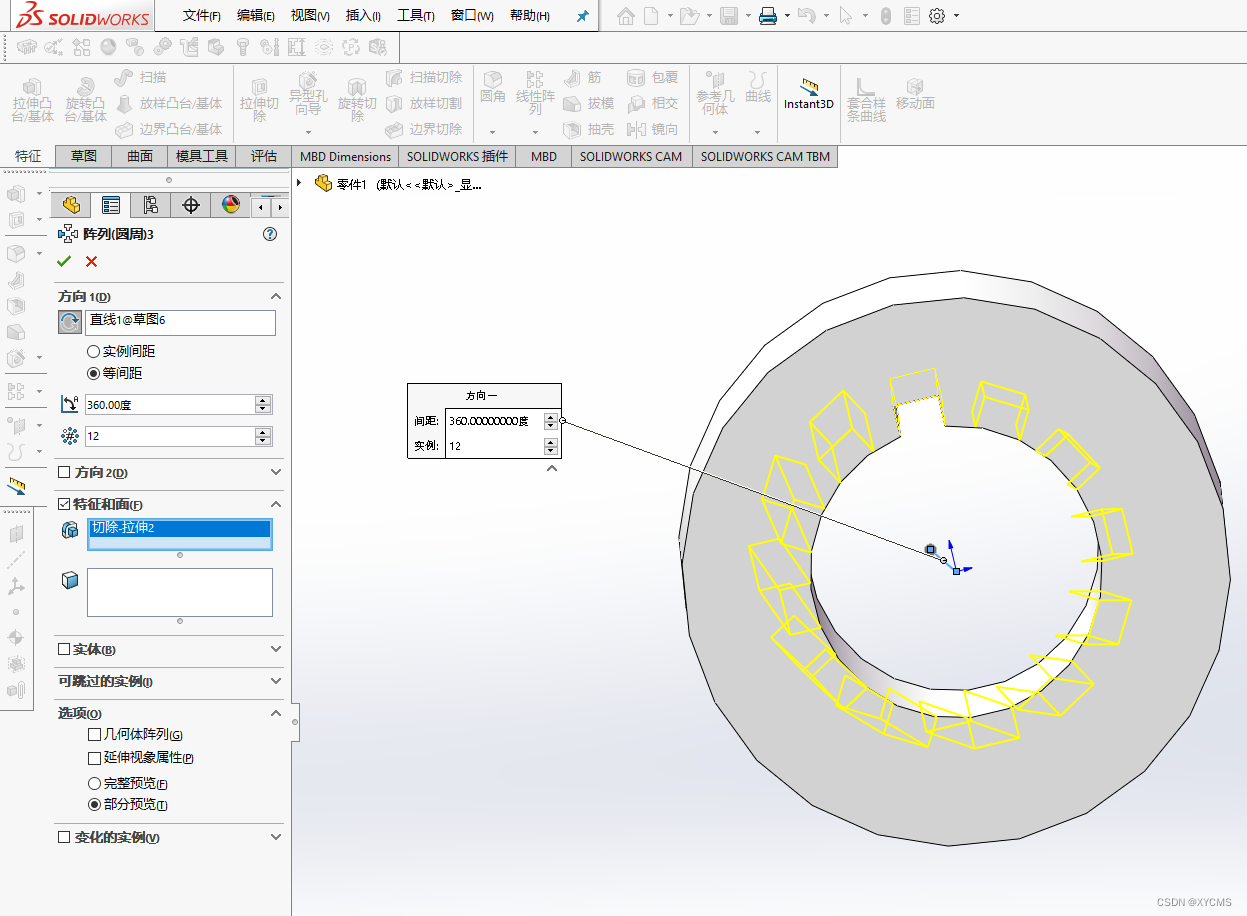

 5.特征里面选择圆周阵列（我省略了一个不赚，就是画旋转轴作为参考，学SolidWorks的小伙伴应该能够理解的）



最后给零件上个色，效果就出来了，是不是很简单呢？
