VLAN的基础配置

前言：VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的局域网在逻辑上划分成多个广播域的技术。通过在交换机上配置VLAN，可以实现在同一个VLAN内的用户可以进行二层互访，而不同VLAN间的用户被二层隔离。这样既能够隔离广播域，又能够提升网络的安全性。

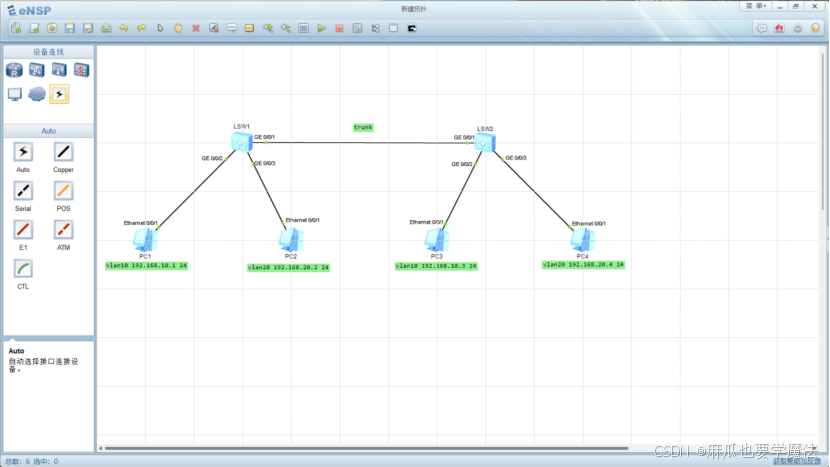

一.拉取设备进行连线，设置基本ip，子网掩码等。

二．启动设备并打开LSW的终端进入系统视图进行配置（可以更改终端中的设备名称方便辨认）

三．进行VLAN配置

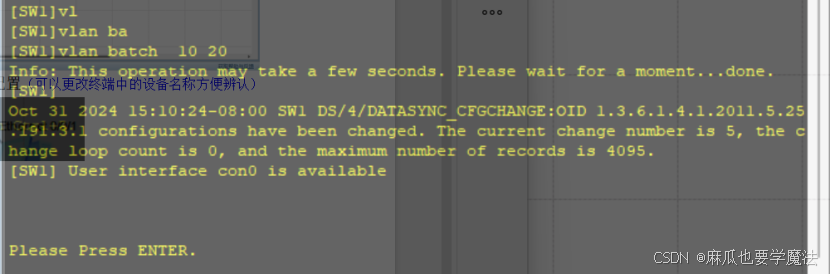

在交换机上划分VLAN时，需要首先创建VLAN。在交换机上执行vlan <vlan-id>命令，创建VLAN。如本例所示，执行vlan 10命令后，就创建了VLAN 10，并进入了VLAN 10视图。VLAN ID的取值范围是1到4094。如需创建多个VLAN，可以在交换机上执行vlan batch { vlan-id1 [ to vlan-id2 ] }命令，以创建多个连续的VLAN。也可以执行vlan batch { vlan-id1 vlan-id2 }命令，创建多个不连续的VLAN，VLAN号之间需要有空格。

（这里可以display vlan去查询验证一下更改设置的VLAN）

创建VLAN后，可以执行display vlan命令验证配置结果。如果不指定任何参数，则该命令将显示所有VLAN的简要信息。

执行display vlan [ vlan-id [ verbose ] ]命令，可以查看指定VLAN的详细信息，包括VLAN ID、类型、描述、VLAN的状态、VLAN中的端口、以及VLAN中端口的模式等。

执行display vlan vlan-id statistics命令，可以查看指定VLAN中的流量统计信息。

执行display vlan summary命令，可以查看系统中所有VLAN的汇总信息。

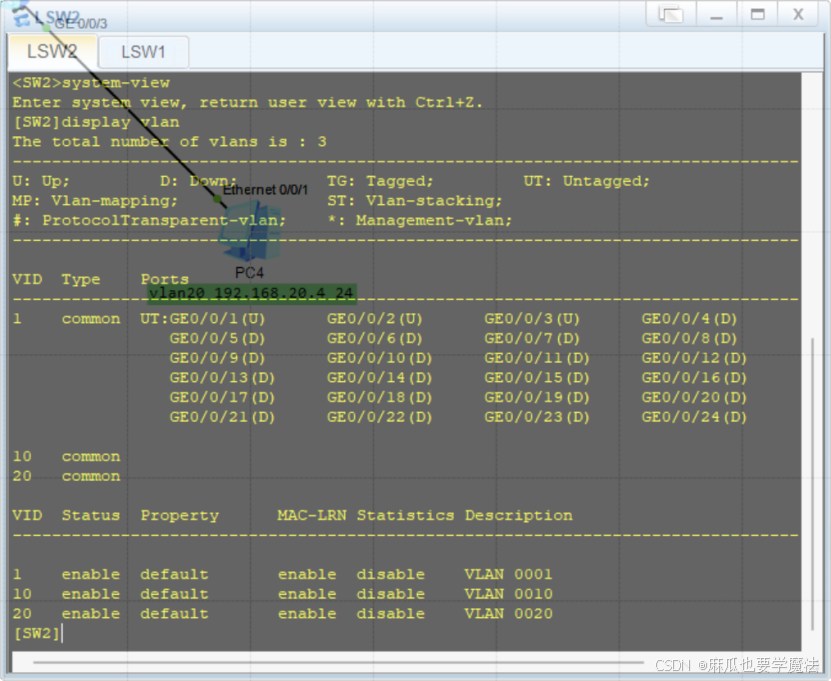

（可以看到我们刚刚设置的10 和20 ）

四.配置Access端口

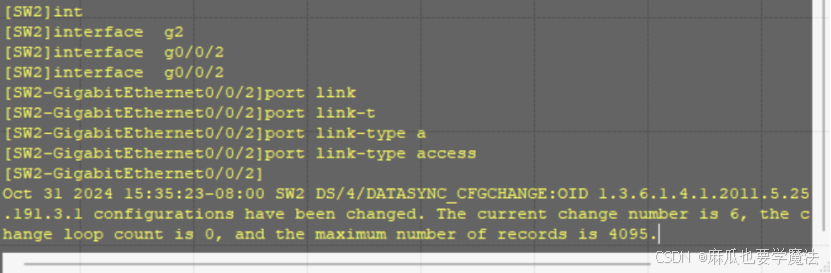

（配置端口类型的命令是port link-type <type>，type可以配置为Access，Trunk或Hybrid。）

五．添加端口到VLAN

可以使用两种方法把端口加入到VLAN。

第一种方法是进入到VLAN视图，执行port <interface>命令，把端口加入VLAN。

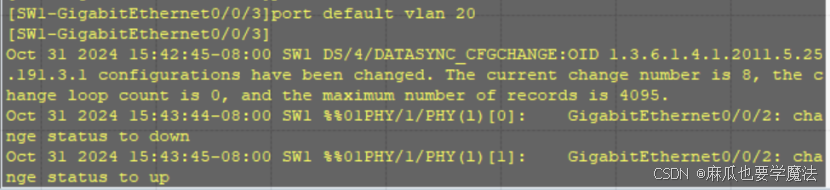

第二种方法是进入到接口视图，执行port default <vlan-id>命令，把端口加入VLAN。vlan-id是指端口要加入的VLAN。

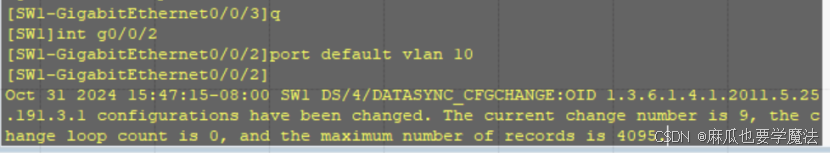

这里我使用第二种方法添加

（添加完成后可以使用display vlan进行验证）

六．配置Trunk端口

配置Trunk时，应先使用port link-type trunk命令修改端口的类型为Trunk，然后再配置Trunk端口允许哪些VLAN的数据帧通过。执行port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } | all }命令，可以配置端口允许的VLAN，all表示允许所有VLAN的数据帧通过。

执行port trunk pvid vlan vlan-id命令，可以修改Trunk端口的PVID。修改Trunk端口的PVID之后，需要注意：缺省VLAN不一定是端口允许通过的VLAN。只有使用命令port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } | all }允许缺省VLAN数据通过，才能转发缺省VLAN的数据帧。交换机的所有端口默认允许VLAN1的数据通过。

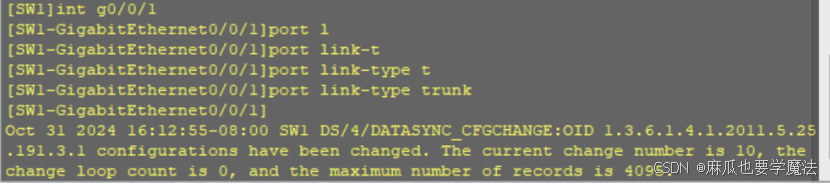

（端口类型修改为Trunk）

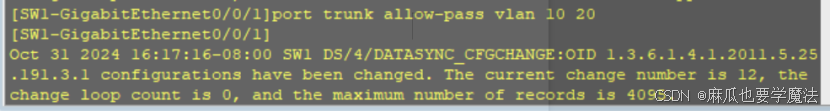

（设置该Trunk允许VLAN 10和VLAN 20的数据流量通过。）

• Ping测试一下

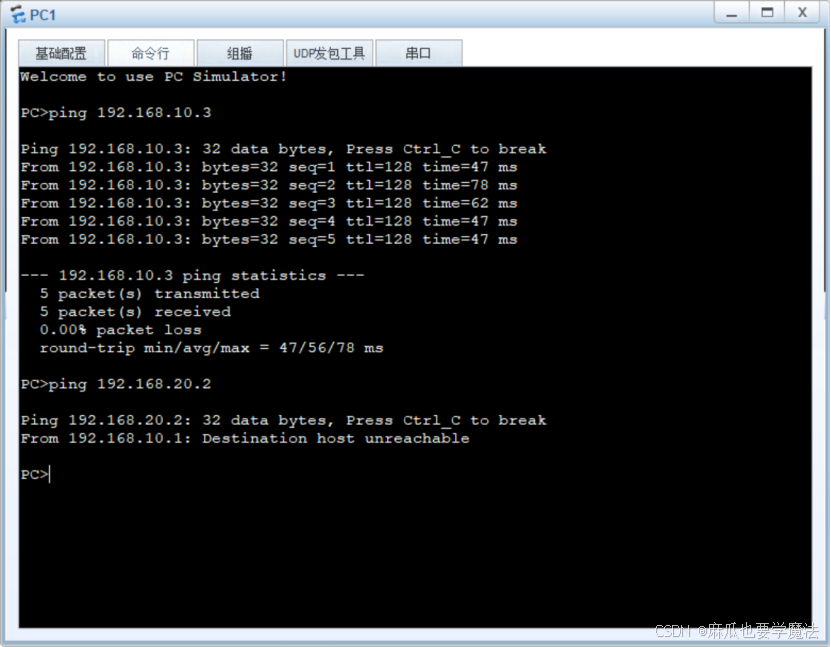

这里我使用PC1去ping同VLAN 10的PC3 和不同VLAN的PC2

这里可以看到，ping同VLAN的PC成功，不同VLAN没成

分割多个广播域成功，实验完成。
