1.芯片简介

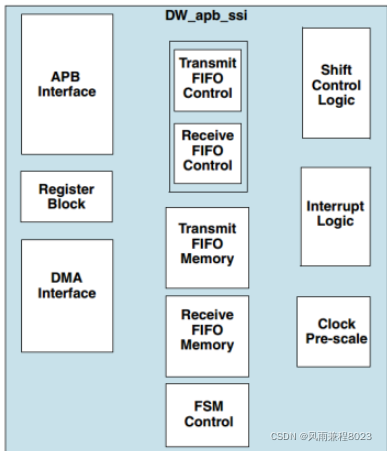

1.1 模块与接口

dw_apb_ssi支持全双工的master和slave模式，支持dma传输，支持SPI(Motorola Serial Peripheral Interface)，SSP(Texas Instruments Serial Protocol)，National Semiconductor Microwire三种接口类型。支持Transmit and Receive，Transmit Only，Receive Only，EEPROM Read四种传输模式。

APB Interface用于寄存器访问和数据收发。

DMA Interface用于跟DMA控制器通信，进行握手/传输请求/传输应答等控制信号的交互。

1.2 非DMA传输

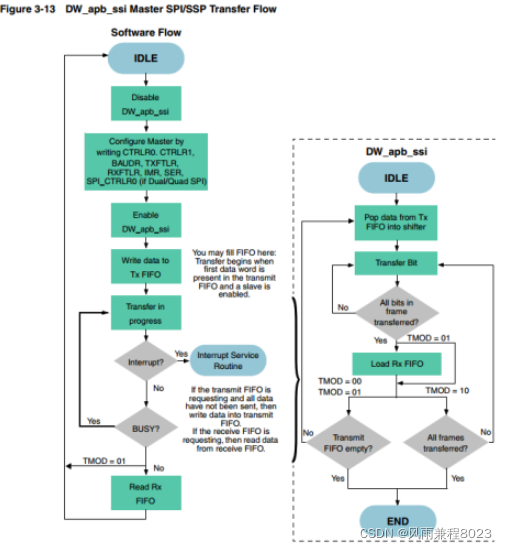

master模式数据传输流程流程如下：

(1) 软件配置控制寄存器设置传输模式，分频系数，FIFO收发门限，中断使能，选择device片选，然后使能控制器，发起传输。

(2) 软件写Tx FIFO，SPI传输的特点决定了有发送才有接收，发送多少数据，接收多少数据。如果传输数据较长，那么要考虑根据FIFO的长度将数据分片。如果只是发送数据，那么直接发送有效的数据内容即可。接收数据时一般配置为Transmit and Receive模式，此时为了接收数据，需要持续在发送方向发送dummy数据。

(3) 软件持续从Rx FIFO中读出数据。

非DMA传输可以采取轮询或者中断方式，uboot下采用轮询模式，内核驱动两种方式都支持。

1.3 DMA传输

1.3.1 DMA寄存器

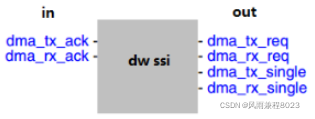

DMA传输方式需要通用DMA控制器驱动配合。dw ssi引出一组dma控制信号与DMAC交互。

dma_tx_req/dma_rx_req/dma_tx_single/dma_rx_single 是ssi发给dmac的请求信号。

dma_tx_ack/dma_rx_ack 是dmac发给ssi的应答信号。

此外，dw ssi还提供了3个DMA相关的寄存器用于使能DMA收发和设置DMA水线。

DMACR用于使能DMA传输，DMATDLR配置tx fifo水线，DMARDLR配置rx fifo水线。

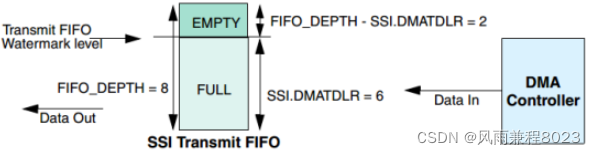

当tx fifo中的待发数据个数向下减少到水线值时，ssi向dmac发起dma_tx_req，此时dmac应该往tx fifo中注入数据，使得待发数据个数重新达到水线之上。

然后随着ssi逐步发出数据，待发数据个数又开始减少到达水线，于是再次发起dma_tx_req，提示dmac再次注入数据，如此循环。

水线设置低，一次burst发送的数据个数较多，ssi向dmac发起dma_tx_req的频率相对较低；水线设置高，一次burst发送的数据个数较少，ssi向dmac发起dma_tx_req的频率相对较高。

dmac应该及时注入数据，如果水线设置较低，tx fifo很快就会将fifo中剩余的数据发完，而dmac还没来得及注入足够的数据，就会发生下溢(ssi无数据可发)。

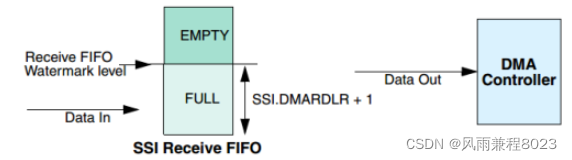

当rx fifo中的待收数据个数向上增长到水线值时，发起dma_rx_req，此时dmac应该从rx fifo中取走数据，使得待收数据个数降到水线之下。

然后随着ssi逐步接收数据，待收数据个数又开始增长到达水线，于是再次发起dma_rx_req，提示dmac再次取走数据，如此循环。

水线设置低，一次burst接收的数据个数较少，ssi向dmac发起dma_rx_req的频率相对较高；水线设置高，一次burst接收的数据个数较多，ssi向dmac发起dma_rx_req的频率相对较低。

dmac应该及时取走数据，如果水线设置较高，rx fifo空闲空间很快将被耗尽，而dmac还没来得及取走数据，就会发生上溢(ssi无空间保存新接收的数据)。

1.3.2 DMA传输分片

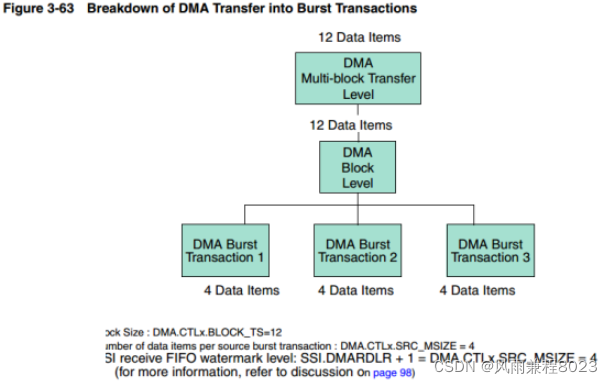

一次block传输12个data item，分为3次burst，每次burst传输4个data item。

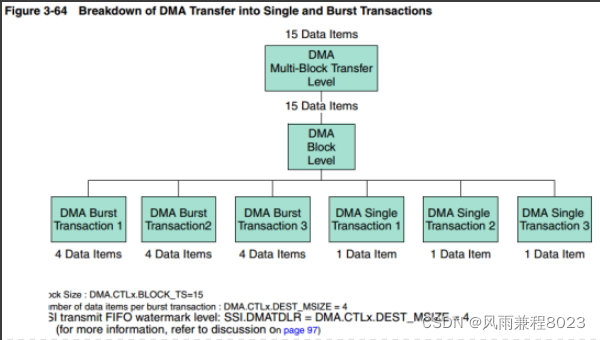

一次block传输15个data item，分为3次burst和3次single，每次burst传输4个data item，每次single传输1个data item。

1.3.3 DMA水线设置

dw_ssi通常用于MEM <-> DEVICE 这种对接场景，发送方向DST device侧发送速率较低，接收方向SRC device侧接收速率较低。以下是手册建议的水线配置：

DMA.CTLx.DEST_MSIZE = FIFO_DEPTH - SSI.DMATDLR

DMA.CTLx.SRC_MSIZE = SSI.DMARDLR + 1

2.调试问题

2.1 uboot

2.1.1 Read Flash ID失败

【问题现象】

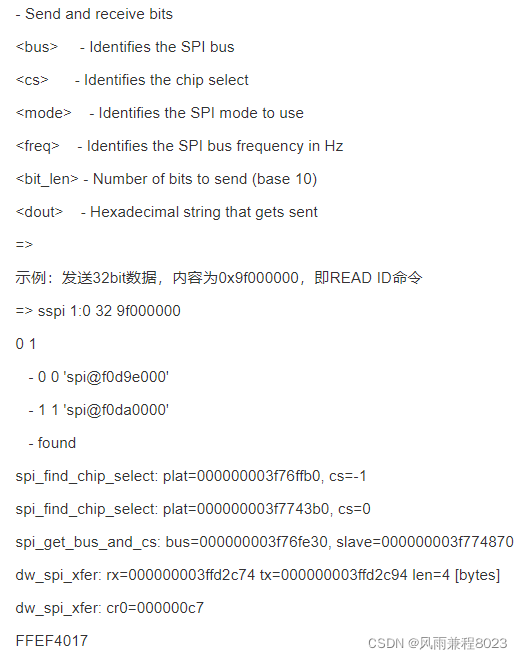

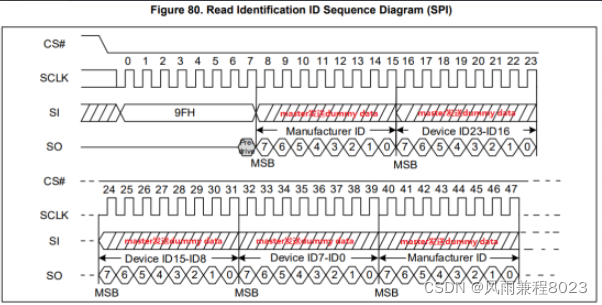

uboot命令行视图执行sf probe命令，未读到有效数据。

先确认SPI相关引脚的复用配置，确认为SPI模式。

然后对比A53验证代码，可以读到ID，说明硬件没问题。不同在于收发数据流程：A53中将opcode和dummy data合并在一起，在一个transfer里发送到device，但uboot没有这样的处理。

【问题原因】

使用dw ssi控制device片选信号时，包括READ ID在内的read reg/read data流程要求

opcode/addr/dummy一起发给device，如果是读取数据，tx方向需要继续发送dummy数据，接收方向在接收数据后需要过滤掉无效数据(对应opcode/addr/dummy收到的内容)。

2.1.2 一次只能读出27B有效内容

【问题现象】

从offset=0开始连续读取37B，只有前面27B有效，后面10B内容为0xff。

从offset=0开始读0x25(37B)数据，因为fifo为32B，所以软件中读操作拆分成2段：

第一段：tx opcode=0bh, addr=0x000000, dummy=0xff, tx padding 27B, 同时rx 27B data

第二段：tx opcode=0bh, addr=0x00001b, dummy=0xff, tx padding 10B, 同时rx 10B data

但从实际结果看，第一段读到的内容是正确的，从0x00 - 0x1a；

第二段读到的内容是全FF，正确的数据应该是0x1b - 0x24。

【问题原因】

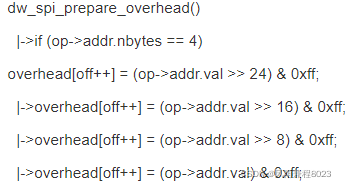

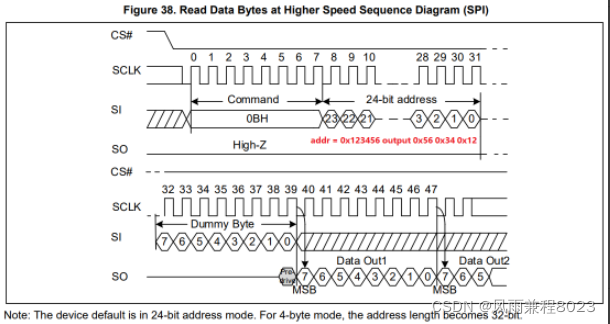

Read data使用的address必须以小端方式发送给device，offset=0x00时，大小端都一样，所以可以读到正确的内容，offset=0x1b时，实际发送的addr是0x1b0000，该地址实际上未被写入内容，读到的就是0xff。正确的做法是将地址转成小端。

2.2 kernel

2.2.1 spi访问读取内容无效

【问题现象】

内核spi框架传输opcode/addr/dummy与后面的data传输，分成2次transfer完成，这样无法得到正确的数据。像uboot那样将2次transfer拼接成一个，可以得到正确的结果。但是这样一来在spi访问前后增加了2次内存拷贝，开销很大。

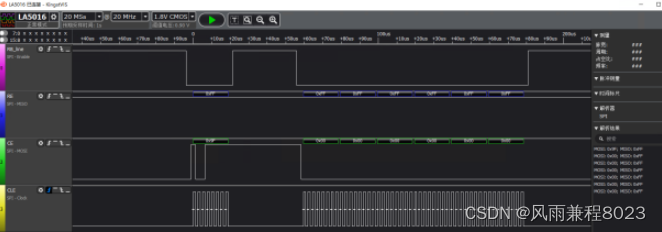

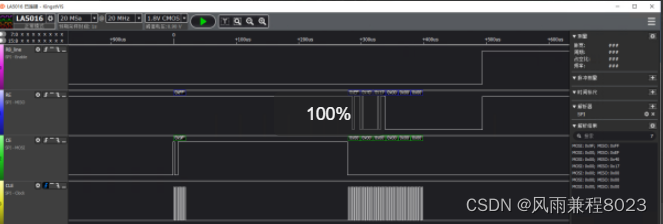

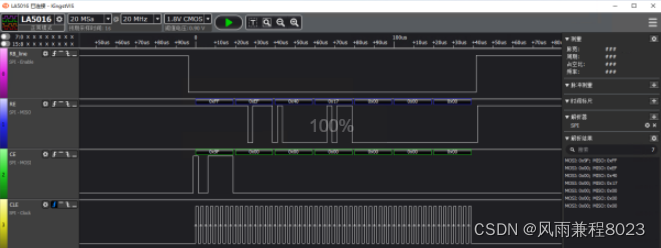

抓波形可以看到，分2次传输时，cs中间自动拉高了，接下来opcode=0x9f对应的接收内容是0x00。

而合并成1次transfer时，只出一次片选，opcode=0x9f读到的内容确实是FLASH的JEDEC ID。

【问题原因】

控制器驱动cs时，2次transfer中间cs自动拉高，相当于中断了完整的SPI访问流程，导致得不到正确的数据。将cs引脚配置为gpio模式，由软件控制，2次tranfer过程全程使能cs不拉高，可以得到正确的数据内容。

对应的dts新增cs-gpios配置项：

spi0: spi@f0da0000 {
    compatible = "snps,dw-apb-ssi";
    pinctrl-names = "default";
    pinctrl-0 = <&PA26_pinctrl>;
    cs-gpios = <&porta 26 GPIO_ACTIVE_LOW>;
};

2.2.2 dma传输rx超时

【问题现象】

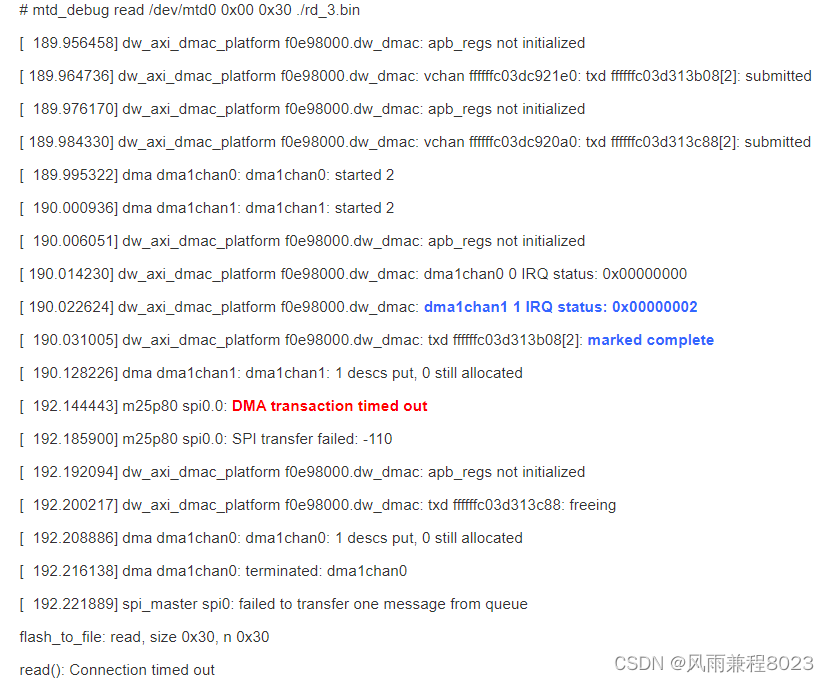

dma方式从flash读48 byte内容，dma tx结束，dma rx超时。

【问题原因】

dw DMAC控制器的硬件实现限制最大发送/接收的Burst Len为4，而dw ssi DMARDLR配置接收水线为16，大于DMA通道的Burst Len，使得传输过程最后rx fifo存有数据，但是因为达不到水线，无法触发dma_rx_req，导致数据残留在rx fifo中未被软件接收，dma rx超时。

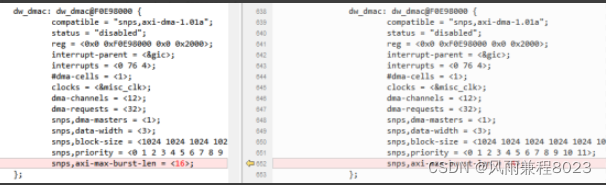

修改dts中DMAC的burst能力，限制为4，这样相应的dw ssi rx fifo接收水线DMARDLR也配置为4，可以保证rx fifo中数据被完整接收。

注意：虽然ssi DR的宽度为32bits，但一次只能收发8bit数据。

tx方向，传输一个data item意味着从DDR取8bit数据，填入ssi fifo 32bits entry(DR寄存器)的低8位，一次burst传4个data item，也就是4B;

rx方向，传输一个data item意味着ssi fifo 32bits entry(DR寄存器)读入32位数据，取低8位填入DDR，一次burst传4个data item，也就是4B。

DMA的DST和SRC虽然数据宽度不同，但是一次传输的有效数据都是4B，所以dma_tx_req和dma_rx_req最终的次数也是一致的。

下面分析软件从FLASH offset = 0处读取48B数据的dma流程。

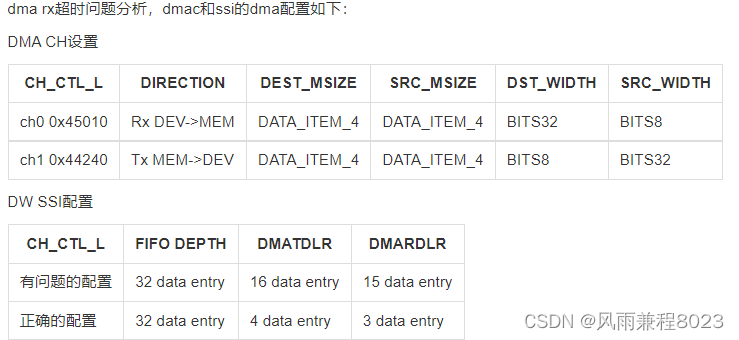

有问题的配置对应的DMA处理流程。

发送方向：

(1) ssi tx fifo空，ssi发起dma_tx_req，dmac响应请求，发起一次tx burst，注入DEST_MSIZE个数据(4个)，一共写入4*8bits = 4B。

(2)此时仍然tx fifo有效数据仍低于DMATDLR水线，于是ssi再次发起若干次dma_tx_req，dmac响应请求，每次都注入DEST_MSIZE个数据，直到tx fifo中数据个数高于DMATDLR水线。

(3) 随着ssi发送数据，当tx fifo中数据个数下降到DMATDLR水线，ssi再次发起dma_tx_req，dmac响应请求，发起一次tx burst，再注入DEST_MSIZE个数据。

下面重复步骤(3)直到所有数据均写入tx fifo，等待ssi陆续发完。

接收方向：

(1) 由于tx方向持续发送数据，在接收方向上也会持续接收数据。

当ssi rx fifo中数据上涨到达(DMARDLR + 1)水线，ssi发起dma_rx_req，dmac响应请求，发起一次rx burst，读出SRC_MSIZE个数据(4个)，一共读出4*8bits = 4B。

(2) 如果此时ssi rx fifo中数据个数仍高于(DMARDLR + 1)水线，那么ssi仍会持续发起dma_rx_req，dmac也会持续读出数据，直到ssi rx fifo中数据个数低于(DMARDLR + 1)水线。

(3) 这里DMARDLR + 1 = 16，而SRC_MSIZE = 4，这就使得ssi rx fifo中会残留12B数据，因为达不到水线，无法通知dmac取走，于是导致rx方向最终超时失败。

正确的配置对应的DMA处理流程。

发送方向：跟之前相同

接收方向：DMARDLR + 1 = SRC_MSIZE = 4，保证了一次rx burst读走rx fifo中所有的数据，没有残留，所以rx 方向可以顺利结束。

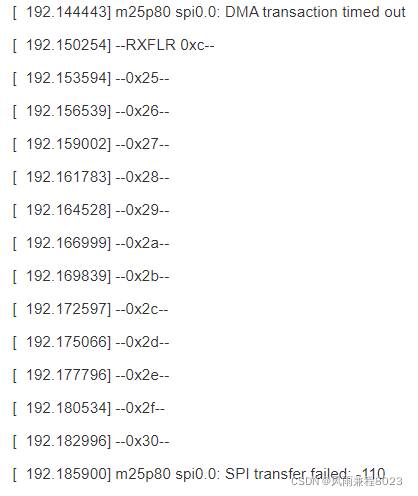

残留数据的验证：dma超时后读取RXFLR，确认此时rx fifo中是否有数据，有的话直接dump DR寄存器内容，确认正好就是最后12B数据内容。

3. 内核SPI驱动

3.1 SPI框架

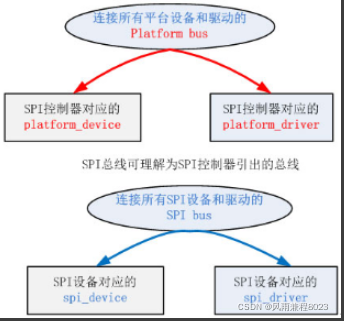

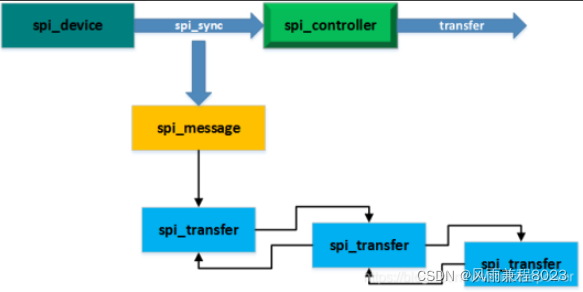

Linux SPI 驱动结构中，将 SPI 相关的驱动分为了几部分：

(1) SPI 主机以及主机驱动：SoC 的 SPI Controller 部分的驱动

(2) SPI 外设驱动描述：比如 SPI Flash 驱动

(3) SPI 从设备描述：比如 SPI Flash 设备

(4) SPI 传输层描述：spi_transfer 和 spi_message 组成

SPI 主机控制器部分是整个 SPI 系统的核心存在，它并不属于 SPI 下的 bus、device、drvier 这一组结构，因为他并不是挂接到 bus 上的 device，更不是对应挂接在 bus 上 device 的 driver，而是相对独立的一个存在，所以 SPI 控制器部分，是连接到 platform 下的，并执行 platform 的 probe。
