供应S623 ACCC 四口多协议移动电源SOC

1. 概述

S623 是一款高集成度的四口多协议移动电源 SOC，支持 A+ Cout +Cinout+Cinout任意口快充。集成 5A 高

效率开关充电，22.5W 高效同步升压输出；支持 PPS/PD/SCP/FCP/QC/AFC/PE/BC1.2 等多种快充协议；集成

高精度电量计、数码管/LED 显示驱动以及场景控制管理。

2. 应用领域

• 移动电源

3. 规格

• 开关充电

➢ 支持单电芯充电，包含涓流、恒流、恒压、充电截止、复充完整的充电循环管理

➢支持 4.2V/4.3V/4.35V/4.4V/4.45V 三元电池和3.6V/3.65V 磷酸铁锂电池

➢支持 I2C 设置充电电流

➢支持充电温度环控制

• 同步升压

➢输出功率高达 22.5W

➢支持 I2C 设置输出端电压和输出端限流

➢自动负载检测/轻载检测

➢支持放电温度环控制

• 系统

➢ ACoutCinoutCinout和 ACoutCinoutBin/Lin 四口任意口快充

➢ 内置 Lightning 输入解密

➢ 智能识别设备接入和拔出

➢支持小电流模式和无线充模式

➢待机功耗小于 40uA@3.7V

➢支持无线充模式下快充边充边放

➢支持无线充模式下 I2C 设置输出电压

➢PIN 配置电池类型/电池容量

➢PIN 配置 NTC 保护门限

➢PIN 配置充放电恒温环门限

➢PIN 配置按键功能

➢I2C 接口

• 按键

➢支持短按，双击，长按

➢ 按键支持小电流模式，关输出端口功能

➢ 按键支持复位系统功能

• 快充协议

➢PPS 输出

➢QC2.0 输出

➢QC3+/QC3.0 输出

➢PD3.1 输入/输出

➢SCP/FCP/AFC 输入/输出

• 电量计及显示

➢内置库仑计精准电量

➢内置 12bit ADC

➢支持 5 PIN 型号 188 数码和无线充数码管

➢支持 3~5 颗 LED 电量显示

➢ 支持快充指示灯

➢ 支持小电流和异常灯显

• 保护机制

➢输入过压/欠压保护

➢输出过流/短路保护

➢电池欠压保护

➢NTC 温度保护

➢芯片温度保护

➢充电超时保护

• 可靠性

➢CC 耐压>12V

➢芯片级 HBM>±4kV

• 封装

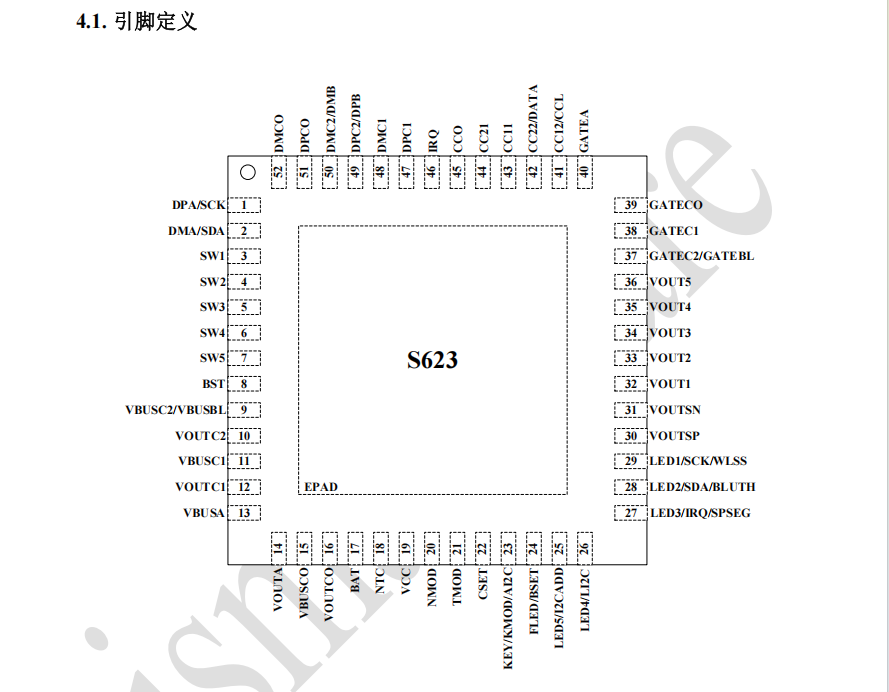

QFN52 6mm x 6mm 0.4pitch
