利用FDTD软件仿真拓扑光子（二）-光子晶体结构分析

本系列主要讲解如何利用lumerical公司的FDTD软件仿真拓扑光子绝缘体的能带结构。主要包括以下几方面的内容：

1）前言

2）光子晶体结构分析

3）能带结构仿真与软件设置

4）边缘态仿真与软件设置

5）抗散射仿真与软件设置

6）单向仿真与软件设置

7）其它仿真



光子晶体结构与能带仿真息息相关，在仿真开始前很有必要弄清楚与其相关的基本概念，其中比较重要的是倒格子空间和第一布里渊区，以及不可约布里渊区的特殊点坐标（Gamma,M,K等），该坐标将会在仿真过程中使用。相关概念的定义可以参考固体物理。



1、常用的光子晶体结构

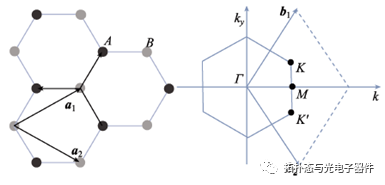

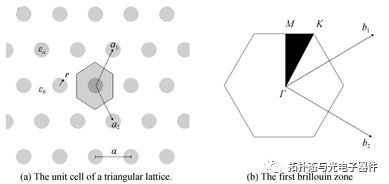

拓扑光子可以使用的不同的光子晶体结构，但文献里使用比较多的是石墨烯型结构（或叫蜂窝型），或者三角晶格结构。下图展示了石墨烯或三角光子晶体结构和第一布里渊区。

本系列的仿真工作基于文献[1]，其采用石墨烯型光子晶体，结构如下图所示。
