Charging management IC---IP5356

已于 2023-05-23 23:18:27 修改
阅读量2.7k 收藏 7
点赞数 2
分类专栏： Component-IC 文章标签： IP5356
于 2023-05-22 12:21:45 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yanlaifan/article/details/130804627
版权
该文档详细介绍了设备的电源管理规格，包括采用14-bitADC实现的0.26855mv电池电压分辨率，0.671387mA的充电电流分辨率，1.611328mV的放电电压精度，以及NTC电压和各种电流测量功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

0 Preface/foreword

1 规格

2 特性

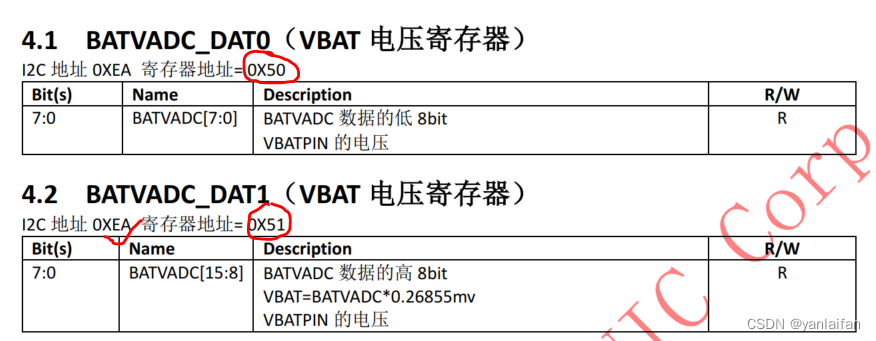

2.1 电池电压分辨率

内部采用14-bit ADC,最大能识别电压为4.4V，所以分辨率为：4.4/2^14 = 0.26855 mv

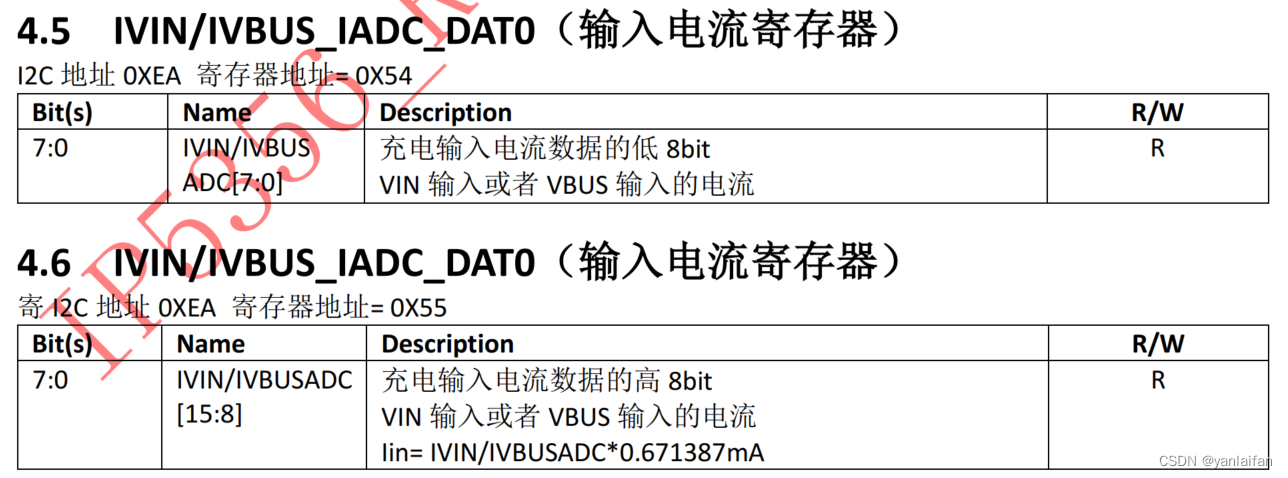

2.2 充电电流

VIN/VBUS充电电流大小，分辨率为：0.671387mA

2.3 放电电流

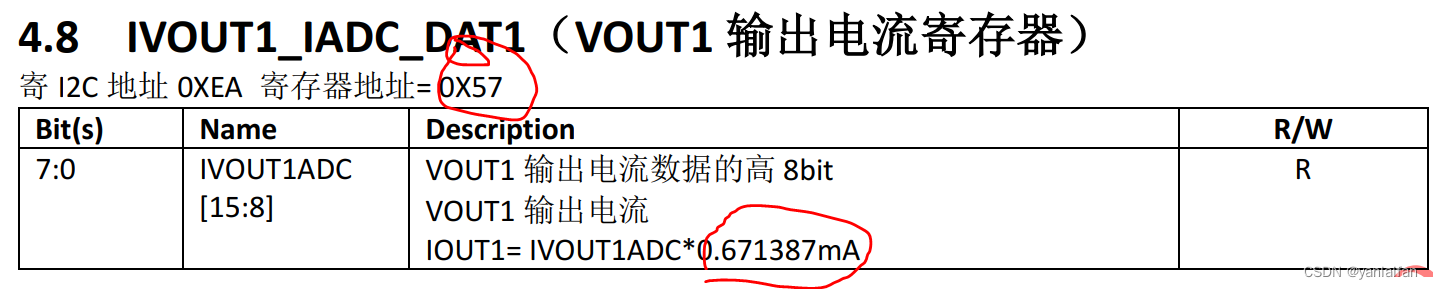

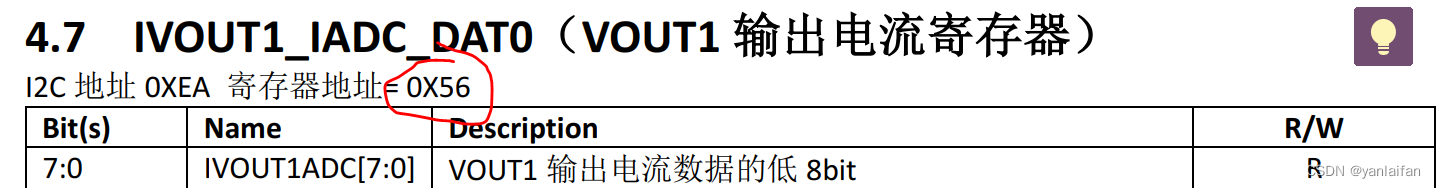

2.3.1 IOUT1

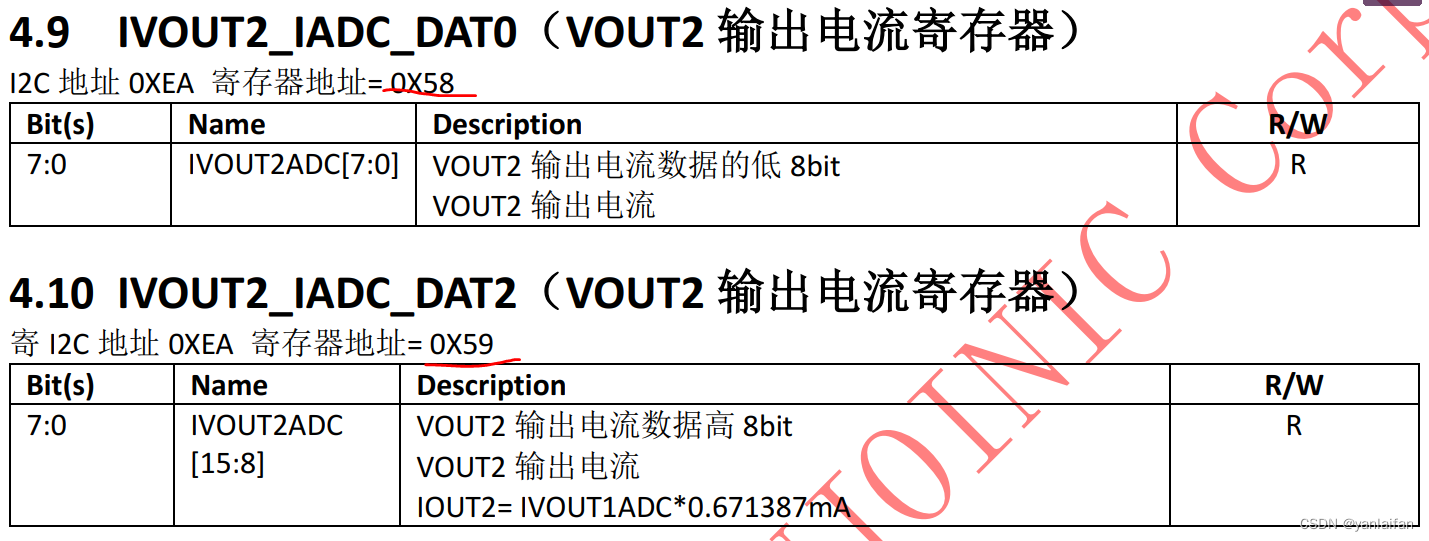

2.3.2 IOUT2

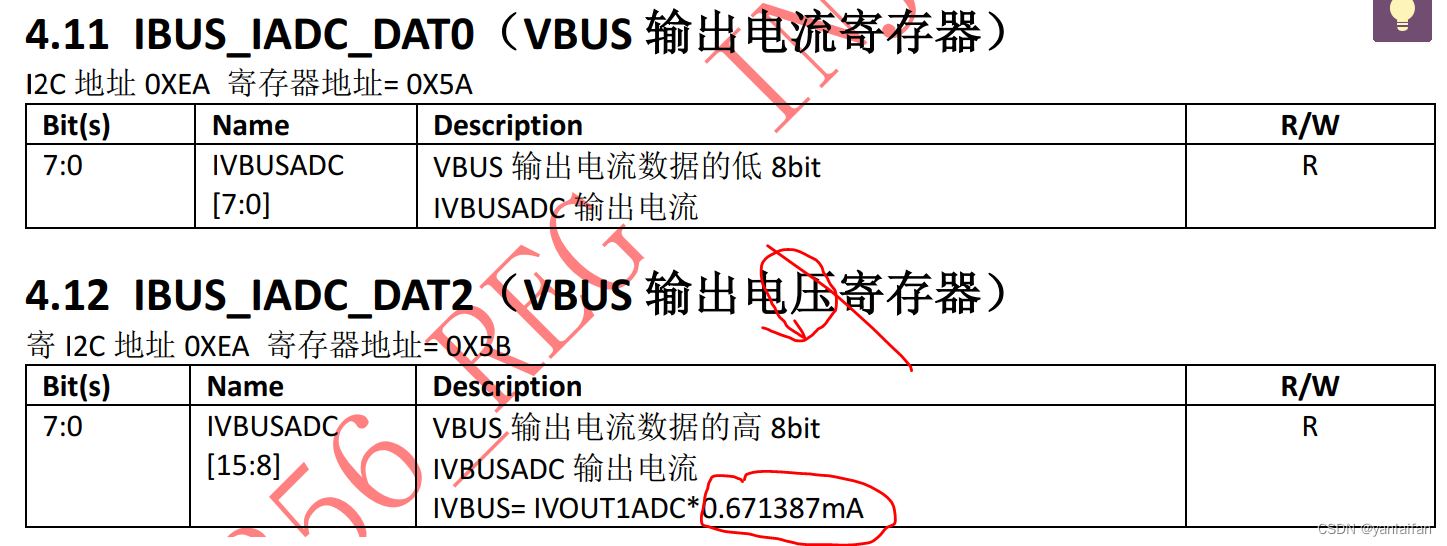

2.3.3 IBUS

 2.4 放电电压

放电电压分辨率：1.611328mV

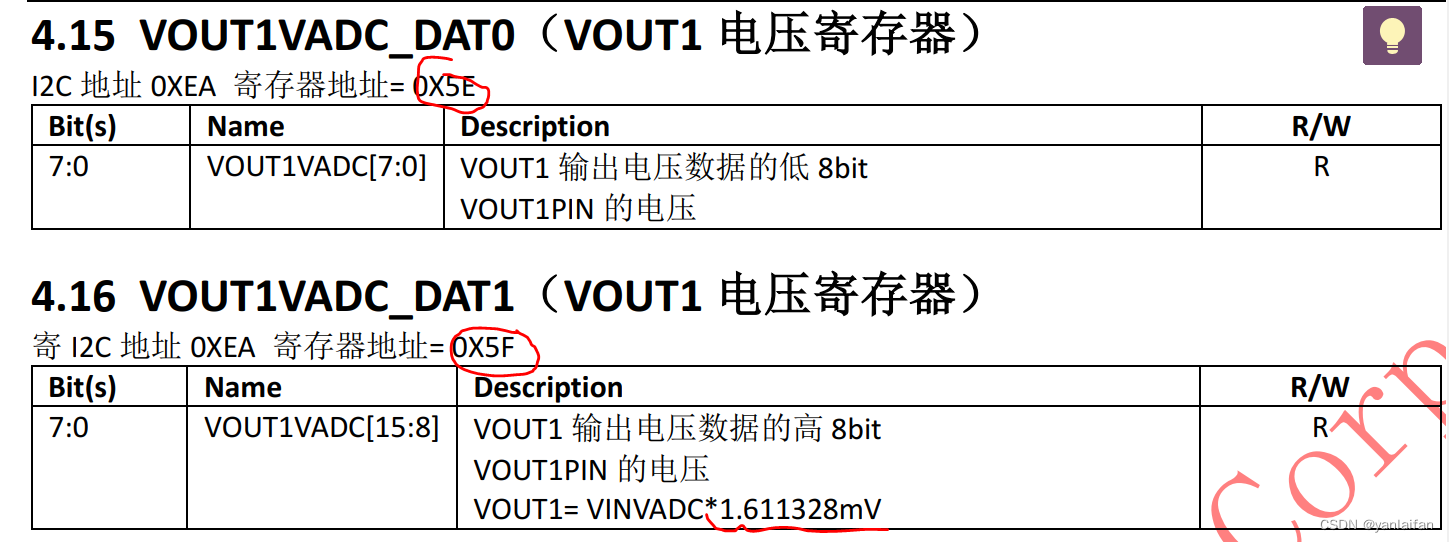

2.4.1 VOUT1

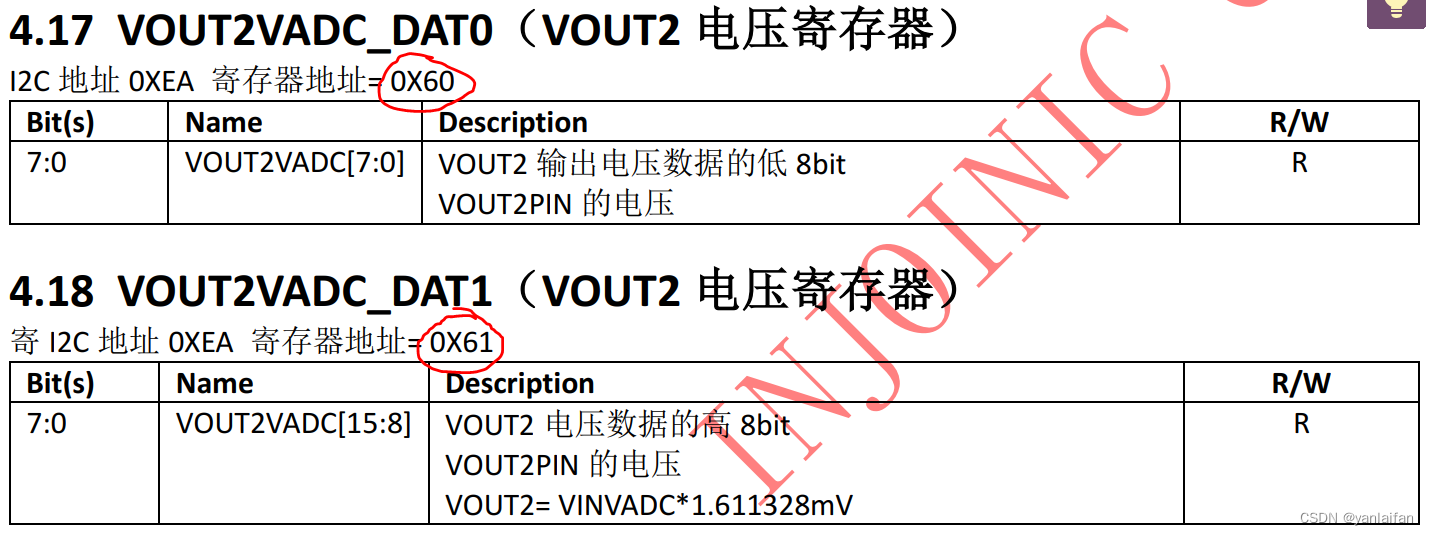

2.4.2 VOUT2

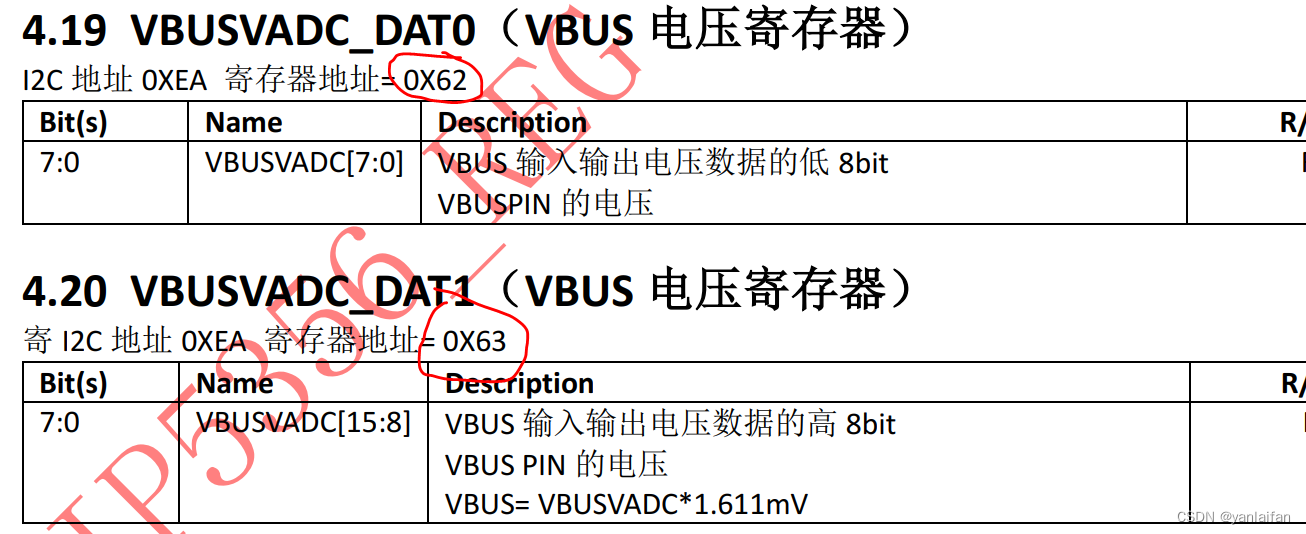

2.4.3 VBUS

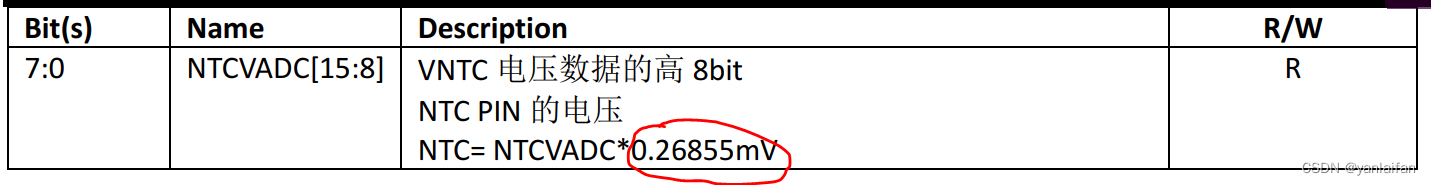

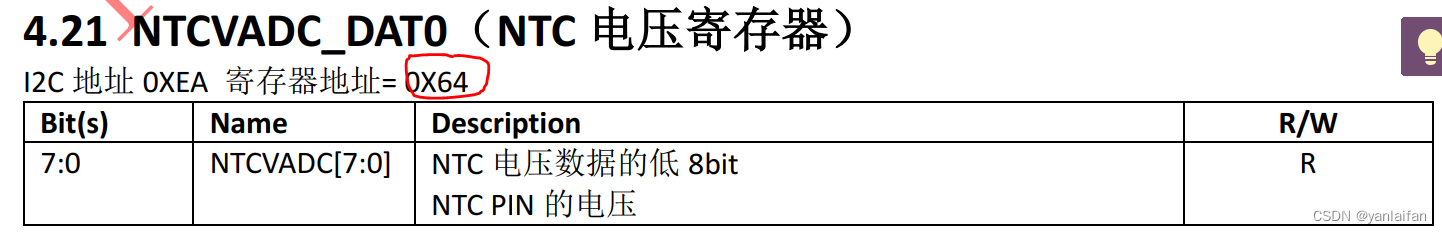

2.5 NTC电压

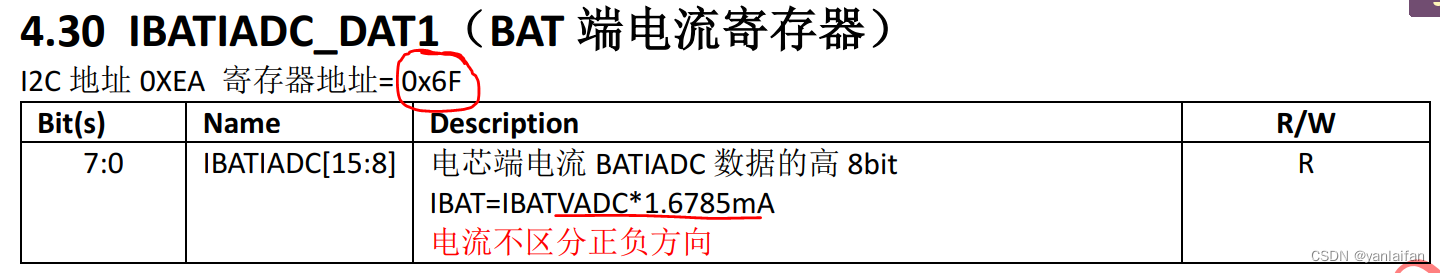

2.6 电池端电流

电流分辨率：1.6785mA

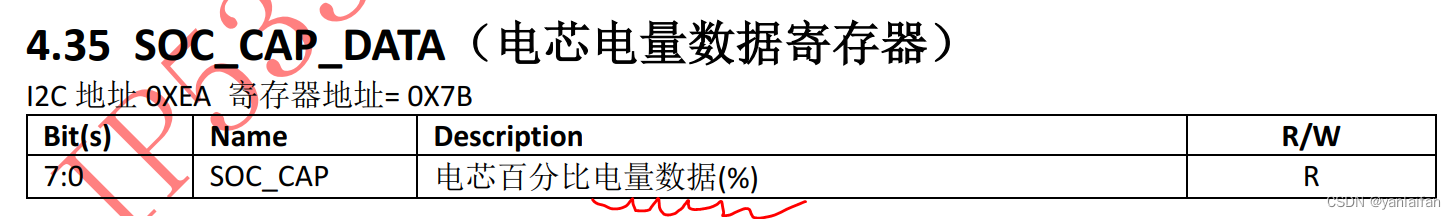

2.7 电芯电量

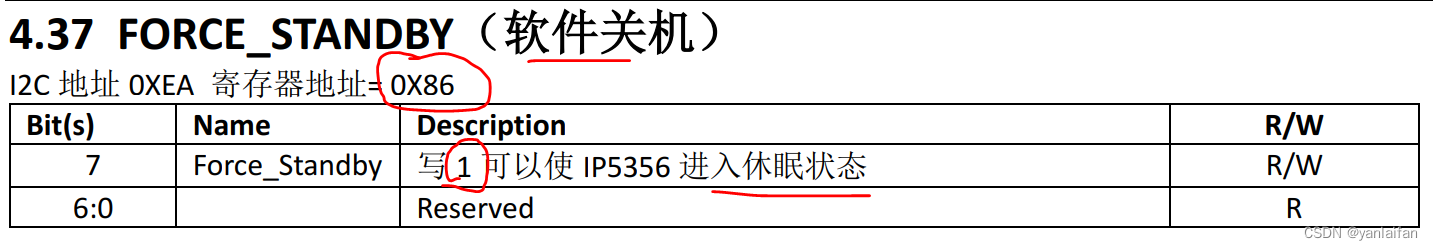

2.8 软件关机

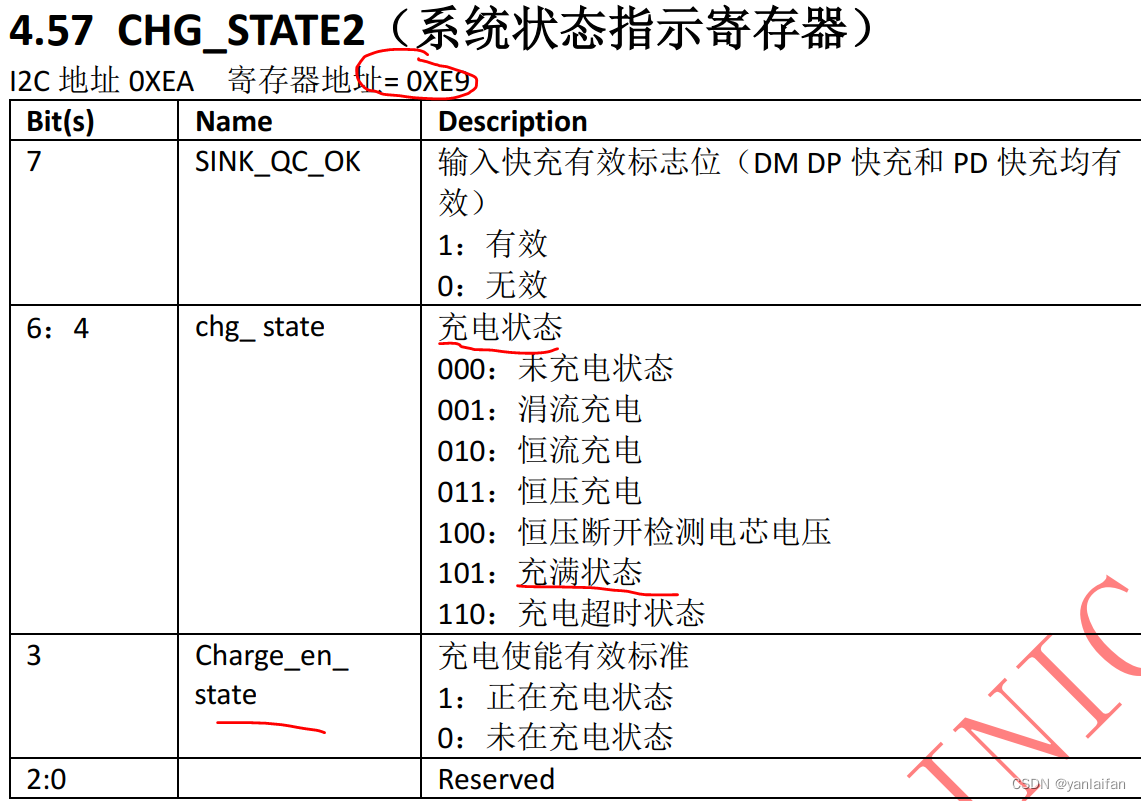

2.9 充电阶段判断
