在智慧地铁可视化系统中，静态展示仅能传递基础空间信息，而交互功能与动态效果是提升用户体验、实现深度信息传递的核心手段。本文基于 L7 可视化引擎，深入解析地铁站点的点击弹窗交互设计与散点动画效果的技术实现，助力构建兼具实用性与视觉吸引力的智慧地铁可视化平台。

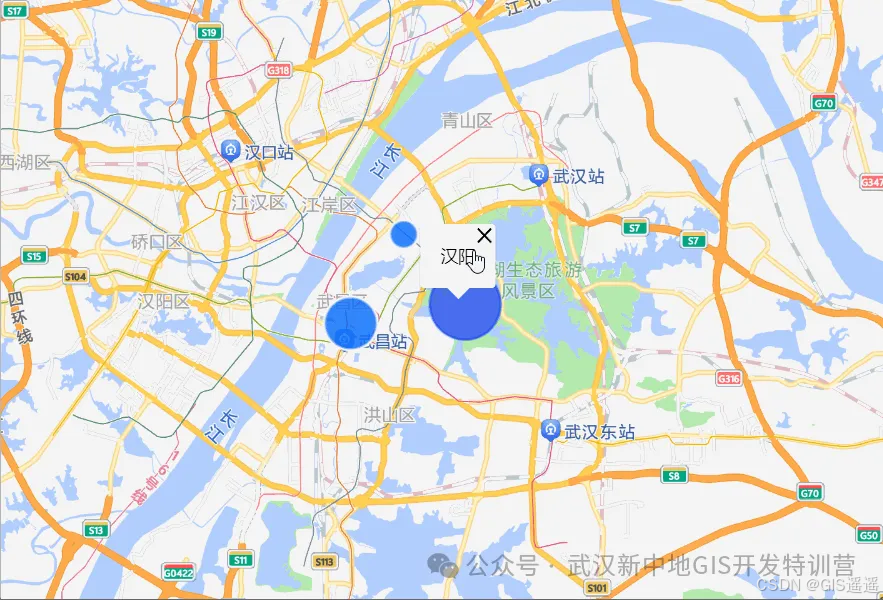

一、点击弹窗：实现站点信息的交互查询

地铁站点作为乘客出行与运营管理的核心节点，承载着丰富的业务信息（如运营时间、换乘线路、实时客流等）。通过点击弹窗功能，可将这些信息在用户需要时精准呈现，既避免了静态界面的信息过载，又保证了信息查询的便捷性。

1.1 弹窗功能实现代码

// 为点图层绑定点击事件
pointLayer.on("click", evt => {
  // 从事件对象中获取当前点击站点的名称属性
  let { name } = evt.feature.properties;
  // 创建弹窗实例，配置位置与内容
  const popup = new L7.Popup({
    lngLat: evt.lngLat,  // 弹窗位置与点击的站点坐标一致
    html: `<p>${name}</p>`  // 弹窗内容，初始为站点名称
  })
  // 将弹窗添加到场景中显示
  scene.addPopup(popup);
})

1.2 交互设计的深层逻辑

事件机制解析

L7 的事件绑定系统采用了观察者模式，通过pointLayer.on("click", callback)为图层注册点击事件监听器。当用户点击地图上的站点时：

引擎自动判断点击位置是否命中点要素
若命中，则构建包含要素信息的evt事件对象（包含坐标、属性等数据）
触发回调函数，执行弹窗创建与显示逻辑

这种机制确保了交互响应的精准性，即使多个站点密集分布，也能准确识别用户点击的目标站点。

弹窗内容的扩展能力

基础实现中仅展示站点名称，实际项目中可基于业务需求扩展为多维信息面板：

html: `<div class="station-popup">
         <div class="popup-header">
           <h3>${name}站</h3>
           <span class="line-tag">1号线</span>
         </div>
         <div class="popup-body">
           <p><i class="icon-time"></i> 运营时间：06:00-23:00</p>
           <p><i class="icon-transfer"></i> 换乘线路：2号线、4号线</p>
           <p><i class="icon-flow"></i> 当前客流：<span class="flow-medium">中等</span></p>
           <p><i class="icon-status"></i> 运营状态：<span class="status-normal">正常</span></p>
         </div>
       </div>`

信息分层：通过popup-header和popup-body区分标题与详情，提升可读性
视觉编码：使用图标（icon-time）和状态标签（flow-medium）强化信息传递效率
业务关联：整合运营时间、换乘信息等核心数据，满足乘客与运维人员的不同需求

样式定制与系统融合

弹窗样式需与智慧地铁系统的整体视觉风格保持一致，可通过 CSS 实现深度定制：

.station-popup {
  width: 240px;
  border-radius: 8px;
  background: rgba(255, 255, 255, 0.95);
  box-shadow: 0 4px 12px rgba(0, 0, 0, 0.15);
  overflow: hidden;
}
.popup-header {
  padding: 12px 16px;
  background: #006CFF; /* 与站点主色调一致 */
  color: white;
}
.line-tag {
  display: inline-block;
  padding: 2px 8px;
  margin-left: 8px;
  background: white;
  color: #006CFF;
  border-radius: 12px;
  font-size: 12px;
}

通过样式定制，使弹窗从功能组件升级为系统视觉语言的一部分，提升用户体验的一致性。

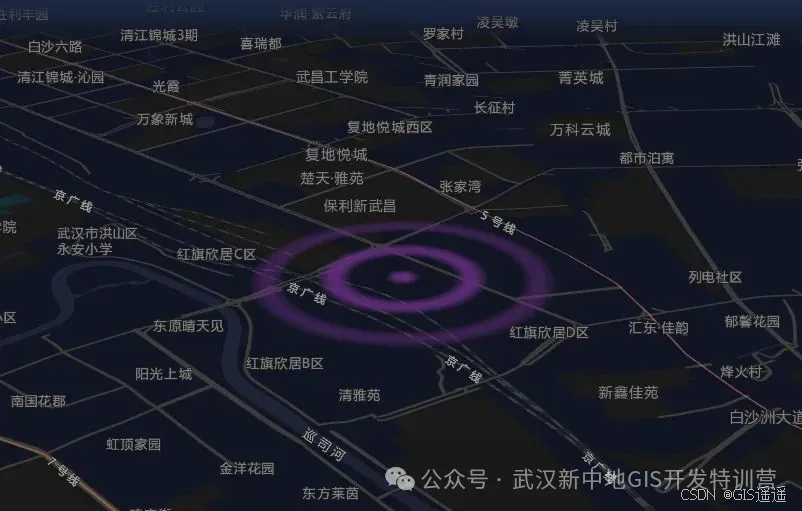

二、散点动画：增强站点的视觉表现力与动态提醒

在复杂的地铁网络中，如何引导用户关注核心站点或异常节点？散点动画通过动态视觉效果（如呼吸、脉冲）打破静态界面的沉闷感，实现信息的主动传递，特别适合运营监控、应急指挥等场景。

2.1 散点动画实现代码

// 创建带动画效果的点图层
const pointLayer = new L7.PointLayer({
  zIndex: 6  // 保持图层堆叠顺序，确保动画可见
})
.source(data)  // 复用站点数据源
.color('#006CFF')  // 保持与静态图层一致的颜色，确保视觉统一
.shape('circle')  // 维持圆形符号，保证站点识别一致性
.size("height", h => {
  return h;  // 基于height属性动态设置尺寸（未缩小，增强动画效果）
})
.active(true)  // 激活图层
.animate(true)  // 开启动画效果
scene.addLayer(pointLayer);  // 添加到场景中

2.2 动画效果的设计逻辑

动画原理与视觉感知

L7 的animate(true)配置启用了基于 WebGL 的硬件加速动画，默认实现为 "呼吸效果"：

核心机制：通过 shader 程序控制点的尺寸或透明度随时间周期性变化（通常为正弦曲线）
视觉感知：动态变化的元素会优先被人类视觉系统捕捉，符合 "运动优先" 的视觉注意力规律
性能优势：WebGL 硬件加速确保即使同时渲染数百个动画点，也能保持流畅的帧率（60fps）

动态尺寸与业务属性的绑定

代码中size("height", h => h)将动画幅度与height属性绑定，形成差异化动画效果：

枢纽站点（高height值）：动画幅度大（尺寸变化范围宽），视觉冲击力强，自然成为视觉焦点
普通站点（低height值）：动画幅度小，作为背景元素存在，避免干扰核心信息
业务映射：height值可动态关联实时数据（如客流量），当某站点客流超过阈值时，自动增大height值，使动画幅度骤增，实现异常状态的主动提醒

典型应用场景落地

场景初始化引导系统加载完成后，通过核心站点（如市中心换乘站）的强动画效果，引导用户快速理解地铁网络的核心结构。

实时运营监控结合后端数据接口，当站点出现异常（如设备故障、客流拥堵）时：

// 伪代码：实时数据更新时调整动画状态
function updateStationStatus(stationId, status) {
  const feature = pointLayer.getFeature(stationId);
  if (status === 'congestion') {
    feature.properties.height = 150; // 增大尺寸强化动画
    feature.properties.color = '#FF4D4F'; // 变为警示红
  } else {
    feature.properties.height = 50; // 恢复正常尺寸
    feature.properties.color = '#006CFF';
  }
  pointLayer.updateFeature(feature); // 更新图层
}
