最近有朋友留言询问,为什么他拍照的时候,照片里总有不规则的光晕出现,而且向着太阳、灯光这类强光源时会很明显。其实这并不是你的手机摄像头出了问题,而是镜片组自身的物理特性导致的。

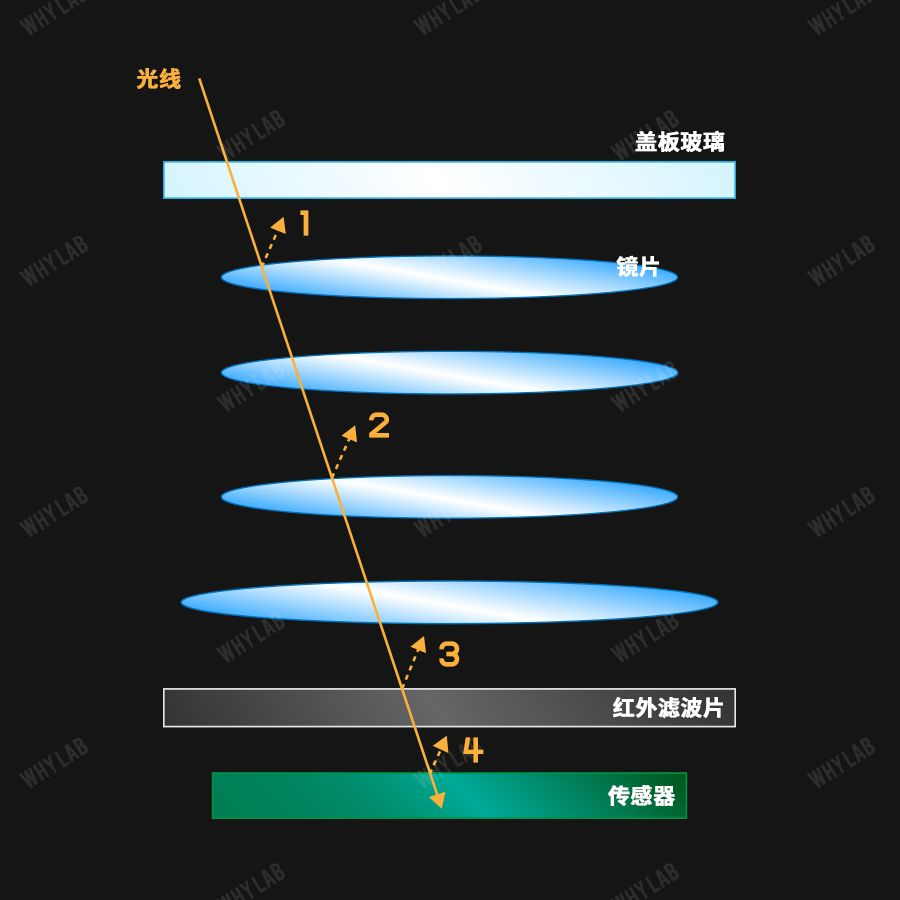

在业内这种现象被称之为 Flare 或者眩光,它主要是由光线在摄像头模组各组件之间发生多次反射形成的,大家来看这个图就一目了然了。
从图中我们可以看到,光线在进入摄像头镜片组到达传感器的过程中,会发生四种不同类型的反射,主要分为:
1、镜片与盖板玻璃之间的反射。
2、镜片与镜片之间的反射。
3、红外滤波片与镜片之间的反射。
4、传感器与红外滤波片之间的反射。
由于光线反射的位置不一样,所以这四种类型的现象各不相同。

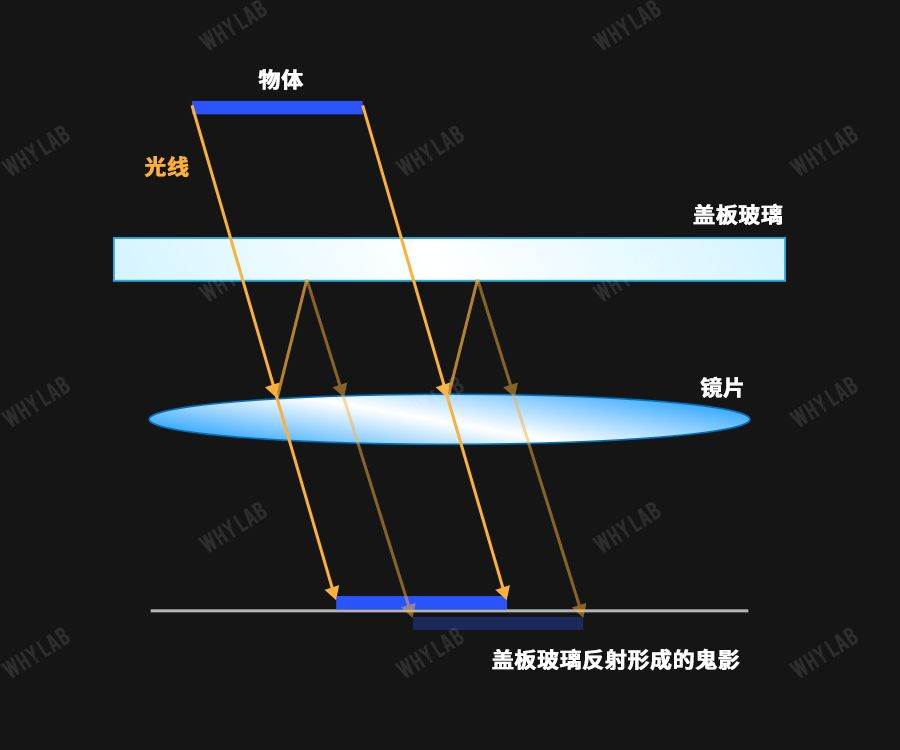

我们先来看第一种情况,光线在镜片与盖板玻璃之间发生反射。这种情况是比较常见的,反射光线产生的鬼影一般与原来的高亮物体(如路灯、车灯、太阳)形状相似,并在原来物体的旁边出现。
解决这个问题的方法也很简单,在镜片上镀上一层增透膜,增透膜也叫 AR 膜,当加上单面 AR 膜之后,透光率会有 3%-5% 的提升,以此来减少光的反射从而增加光的透过率。
第二种情况就是光线在镜片与镜片之间发生反射。这种情况常见于单反镜头上,主要是因为单反镜头焦距长,镜片之间的间距较大,容易出现多组镜片同时受反射光线影响的情况,从而形成一连串光斑形式的像。手机上面的镜片组之间间距较小,不常见到这类情况。
要解决这种情况,一是可以使用镀膜的方法,减少光的反射;二是可以调整镜头镜片组的光路设计。前者的方法会简单一些,毕竟光路设计牵扯的东西太多,所需时间成本也更高。

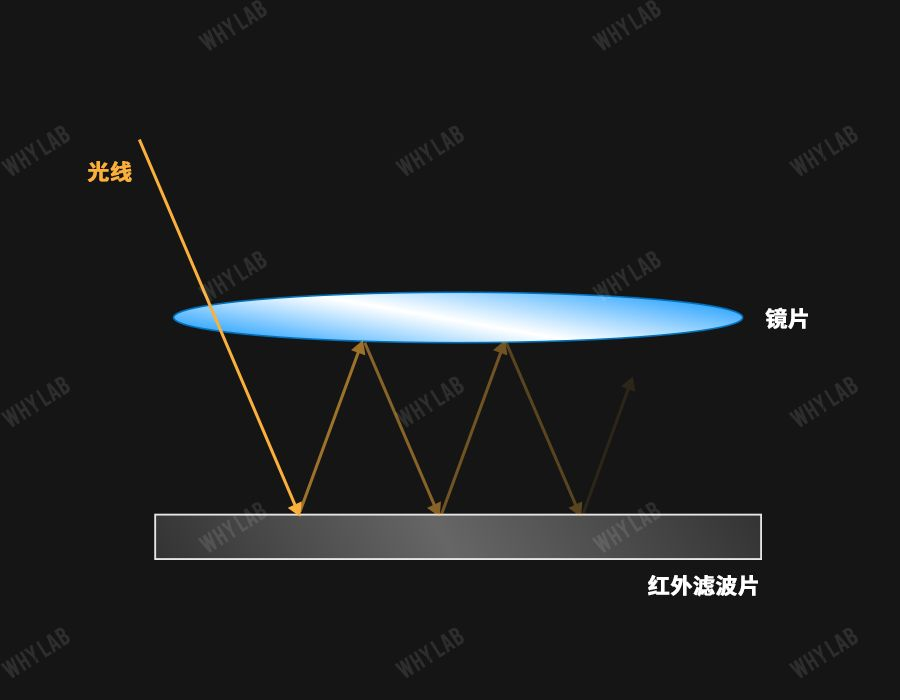

第三种情况就是光线在红外滤波片与镜片之间发生反射,红外滤波片主要目的在于滤除红外线,而由于它采用的是反射的方式过滤,反射光容易造成干扰形成眩光,通常厂家会在红外滤波片上进行镀膜,根据光学薄膜的物理特性,光线入射角度越大,镀膜曲线的偏移也就越大,偏移的这部分光线就形成了角落红光。
这种情况的眩光可以用蓝玻璃滤波片来改善,因为蓝玻璃滤波片是用“吸收”的方式过滤红外线,过滤效果显著。注意这里说的蓝玻璃并不是一张玻璃片,而是采用多重镀膜技术,使其达到蓝玻璃的效果。

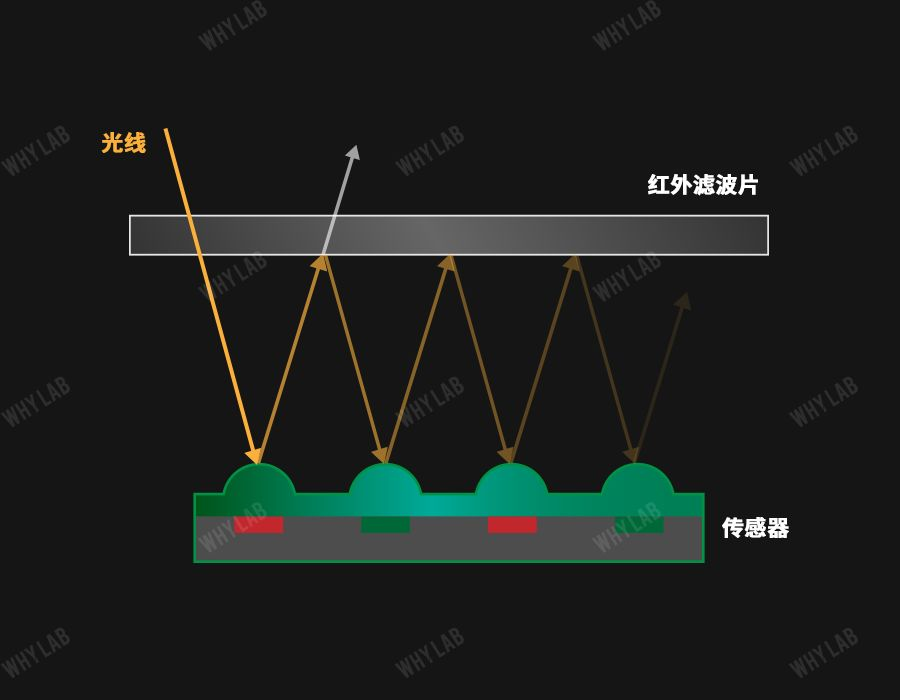

第四种情况就是光线在传感器和红外滤波片之间发生反射。由于传感器上面遍布着汇聚光线的显微透镜,所以入射光线在传感器和红外滤波片之间发生多次反射,形成花瓣状的眩光,这种情况在使用普通白玻璃红外滤波片的模组上很常见。
类似这种情况,一样可以使用蓝玻璃来解决。
说到这里,大家应该知道这种眩光是怎样发生的了,它并不是你手机上有脏污或者相机出问题导致的,只是一种光学镜片组的物理缺陷。那我们在日常使用的时候如何去规避它呢?很简单,在拍摄的时候尽量不要对着强光源,当发现有眩光的时候换个取景角度试试。也可以试试加个遮光罩,这种情况会改善许多。
