方案名称：

【共阳极高辉度无频闪调光IC方案FP7125】耐压100V10A LED降压恒流PWM调光芯片 汽车大灯车灯调光电源应用

方案品牌：

远翔FEELING（雅欣-大陆总代理商）
在这里插入图片描述

芯片图片

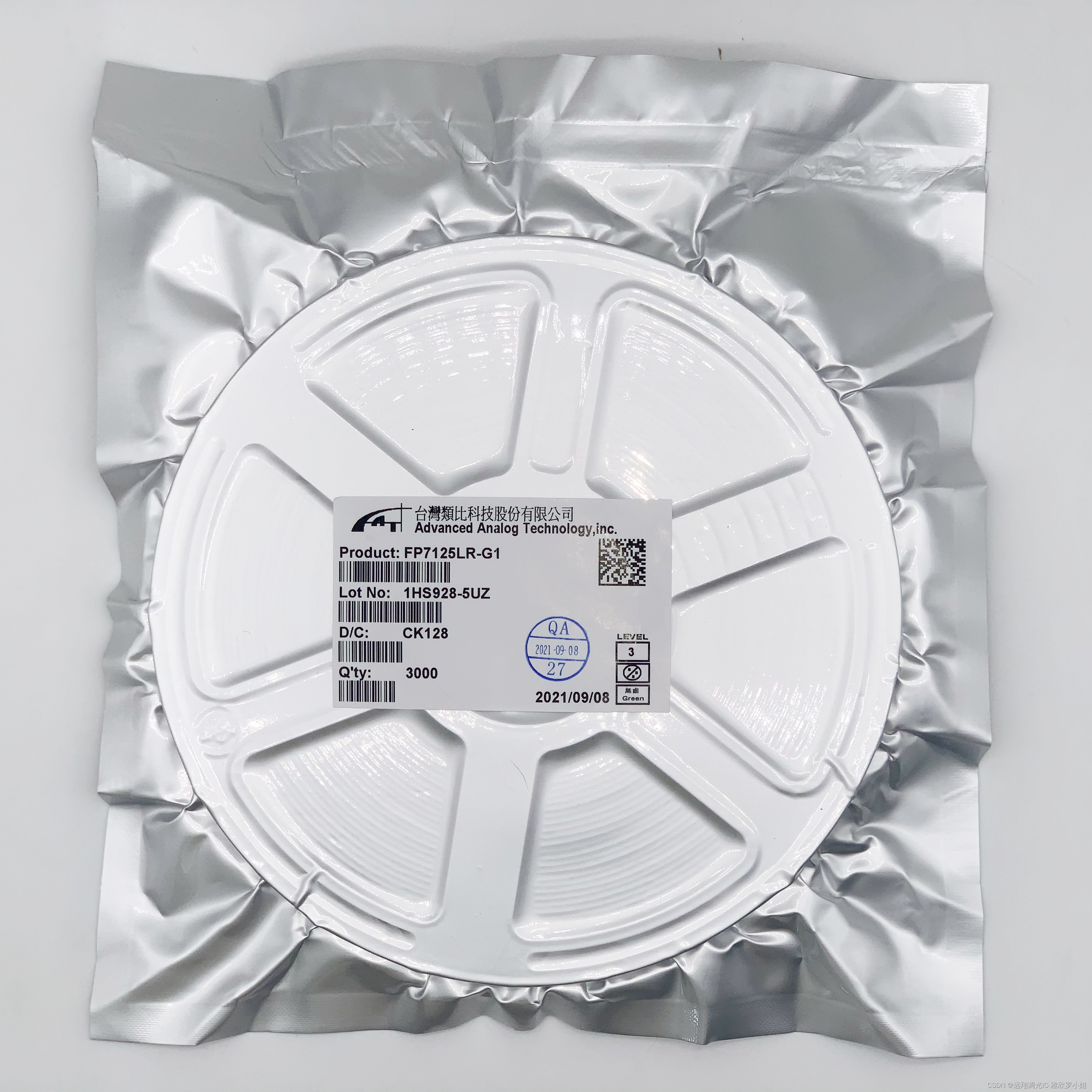

在这里插入图片描述

方案描述：

FP7125是在恒定关断时间内工作的平均电流模式控制LED驱动器IC模式。FP7125不会产生峰均误差，因此可以大大提高精度，LED电流的线路和负载调节，无需环路补偿或高压侧电流感应。输出LED电流精度为±3％。FP7125可以由8.0-100V电源供电。提供PWM和线性调光输入接受外部控制TTL兼容信号。输出电流可以通过一个内部250mV基准。
在这里插入图片描述

方案功能及特点

Ø快速平均电流控制

Ø内部8至100V线性稳压器

Ø线性和PWM调光能力

Ø具有短路模式的输出短路保护

Ø需要很少的外部组件进行操作

应用范围

ØDC / DC或AC / DC LED驱动器应用

ØLED路灯

Ø平板显示器的背光

Ø通用恒流源

Ø标牌和装饰性LED照明

Ø充电器

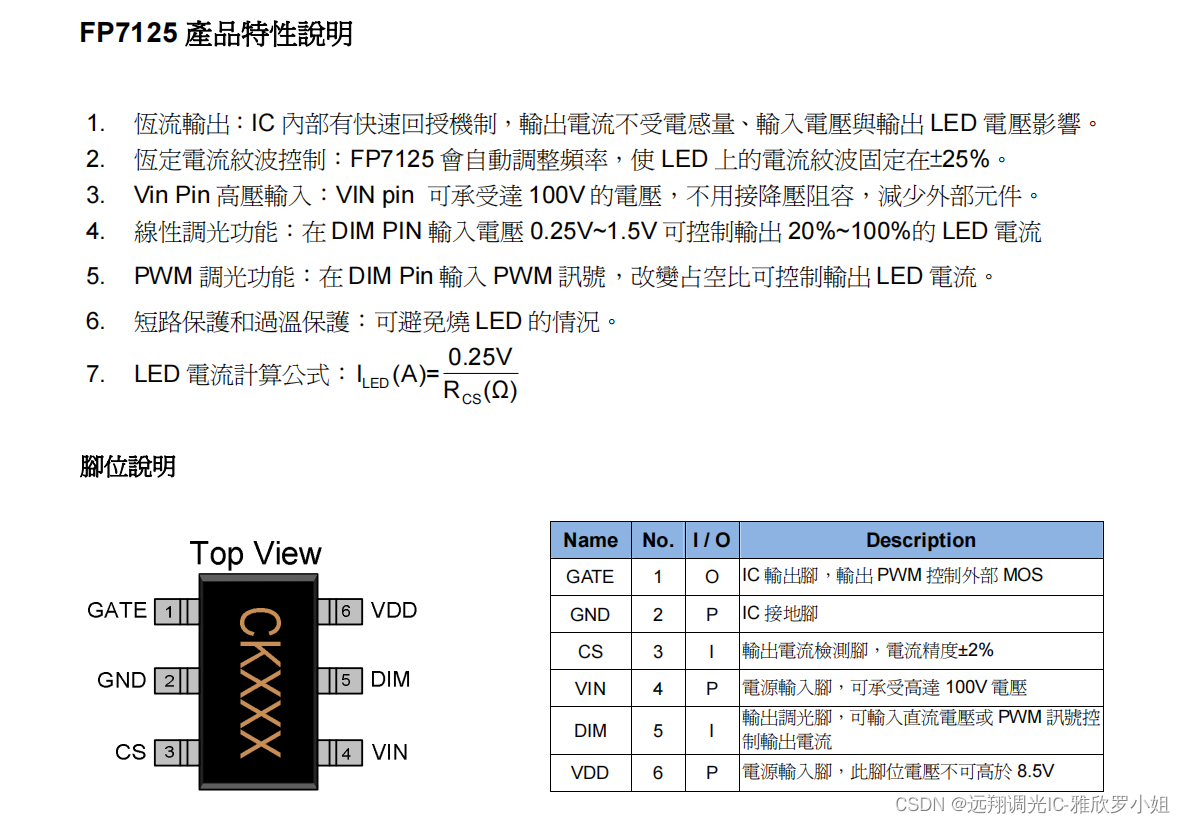

脚位描述
在这里插入图片描述
在这里插入图片描述

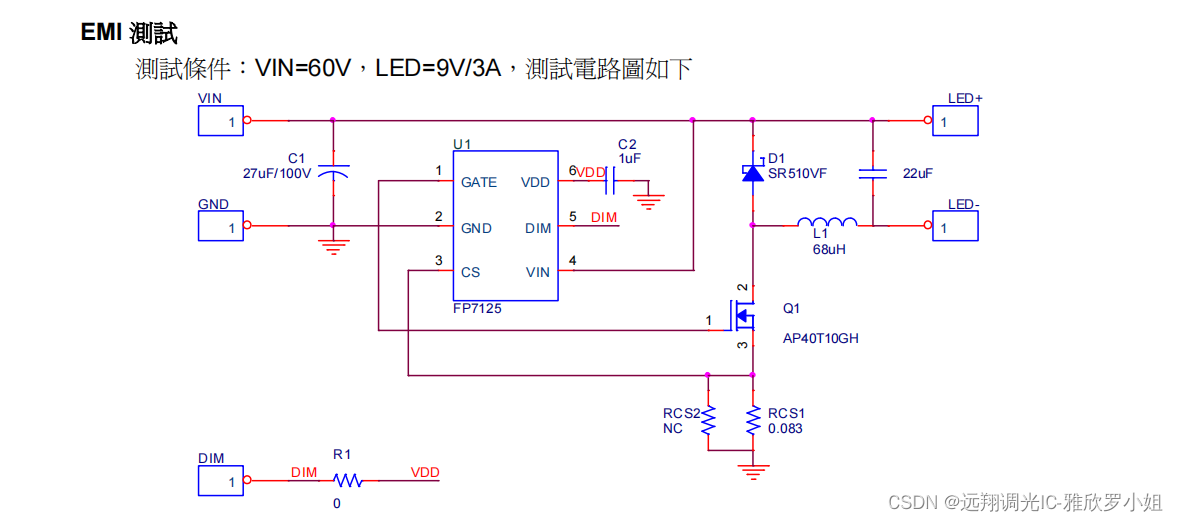

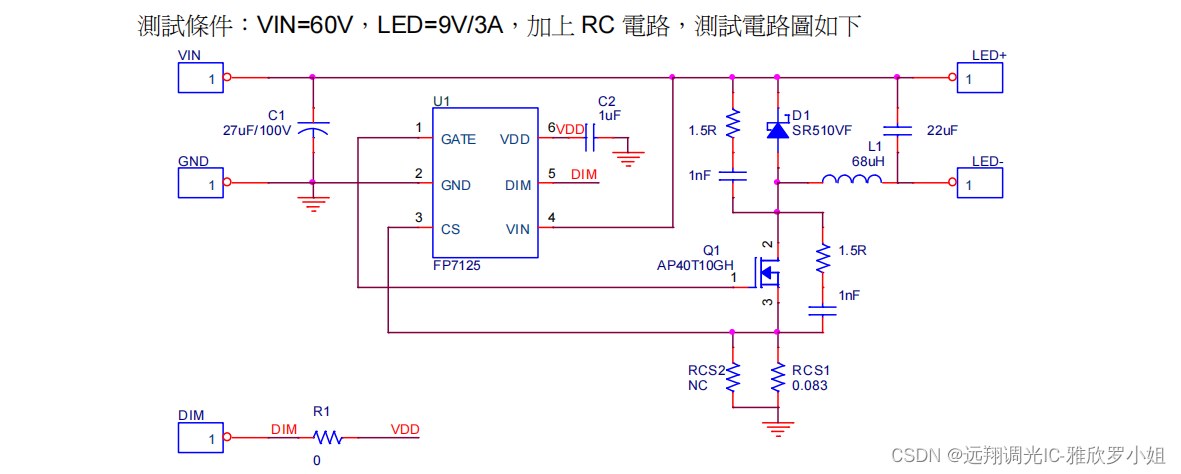

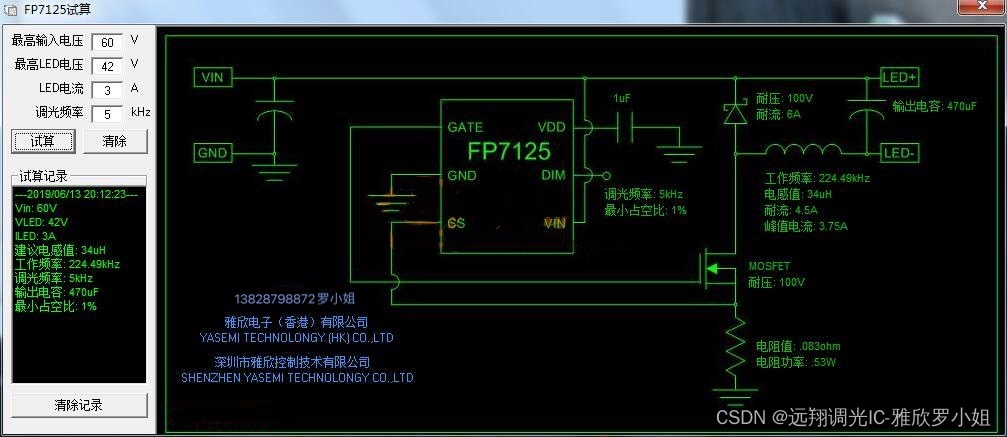

线路图

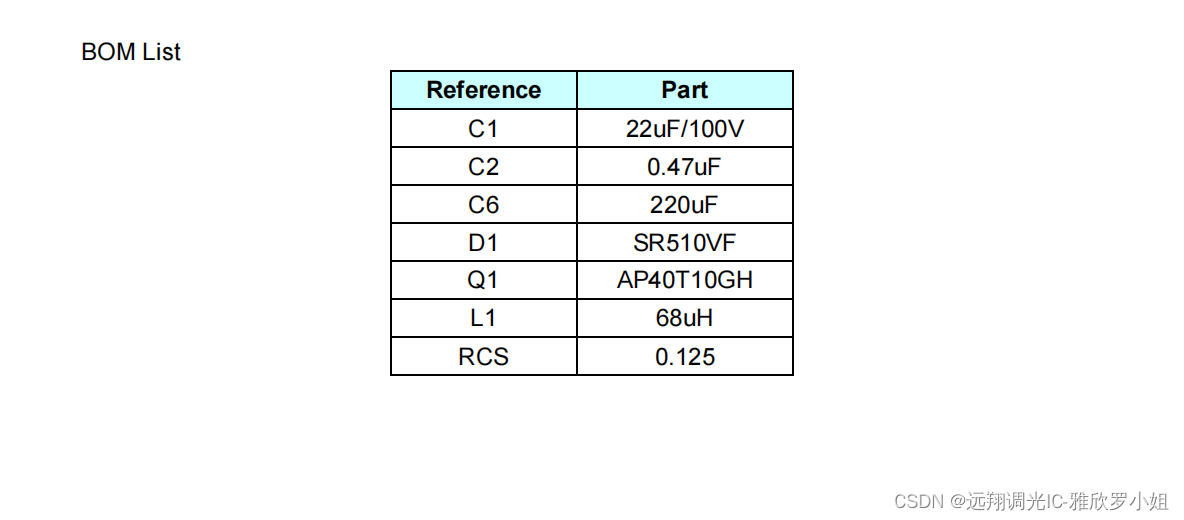

在这里插入图片描述

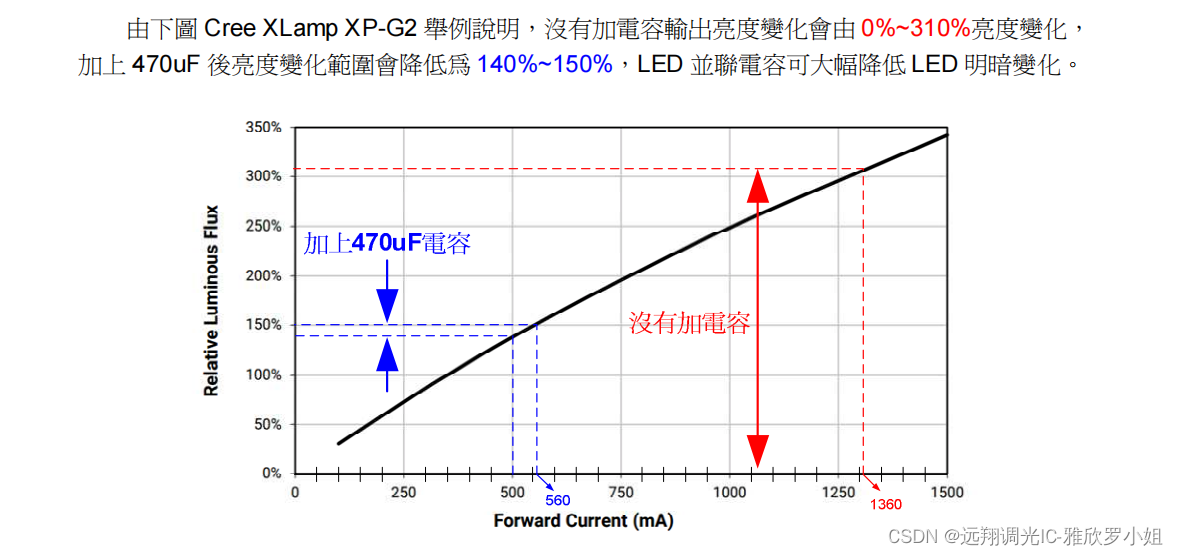

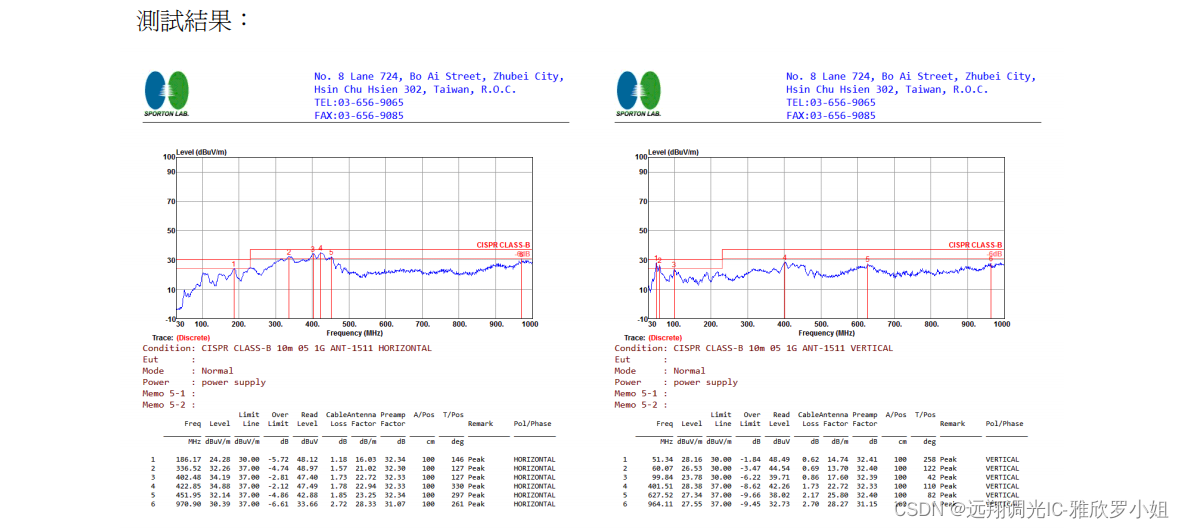

在这里插入图片描述

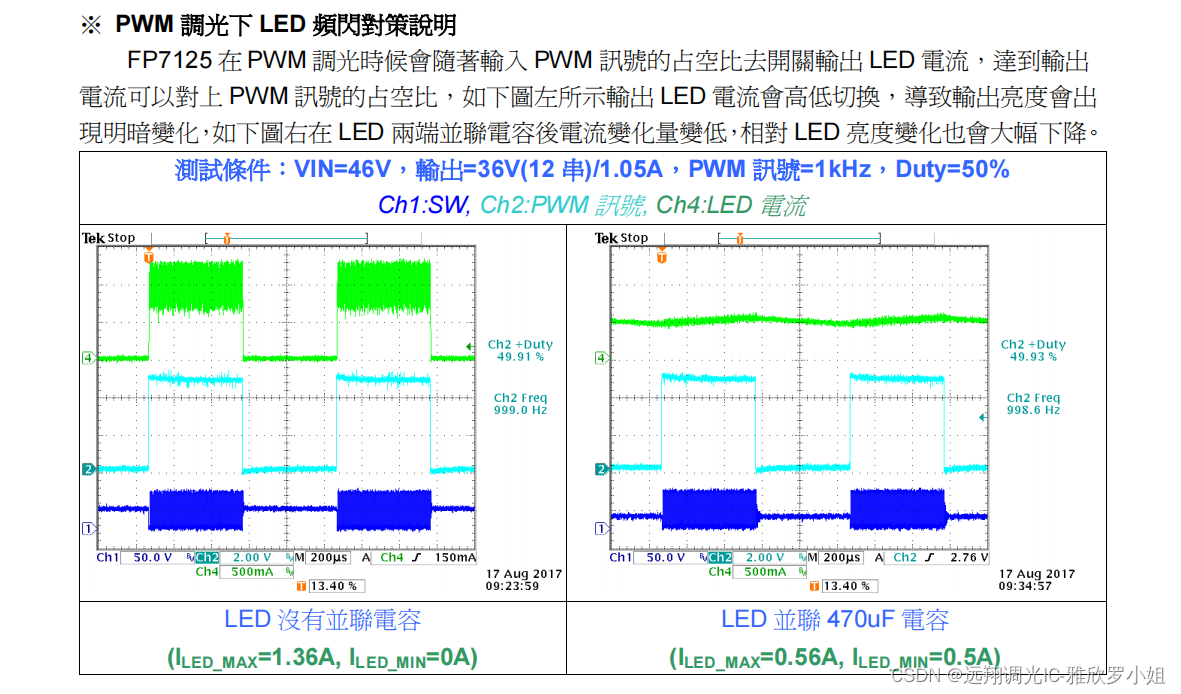

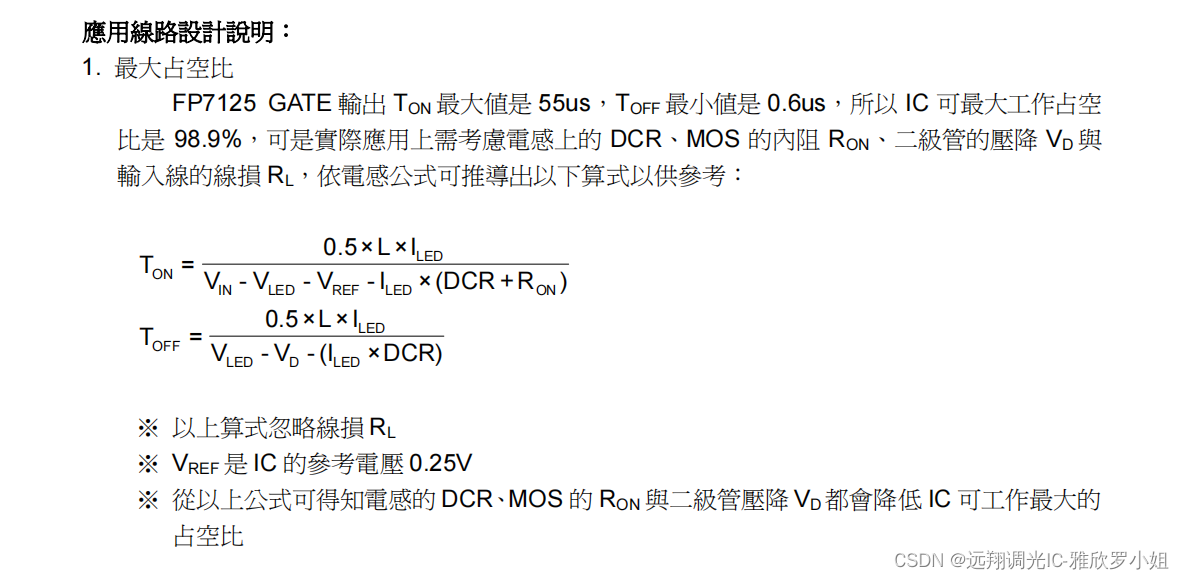

在这里插入图片描述

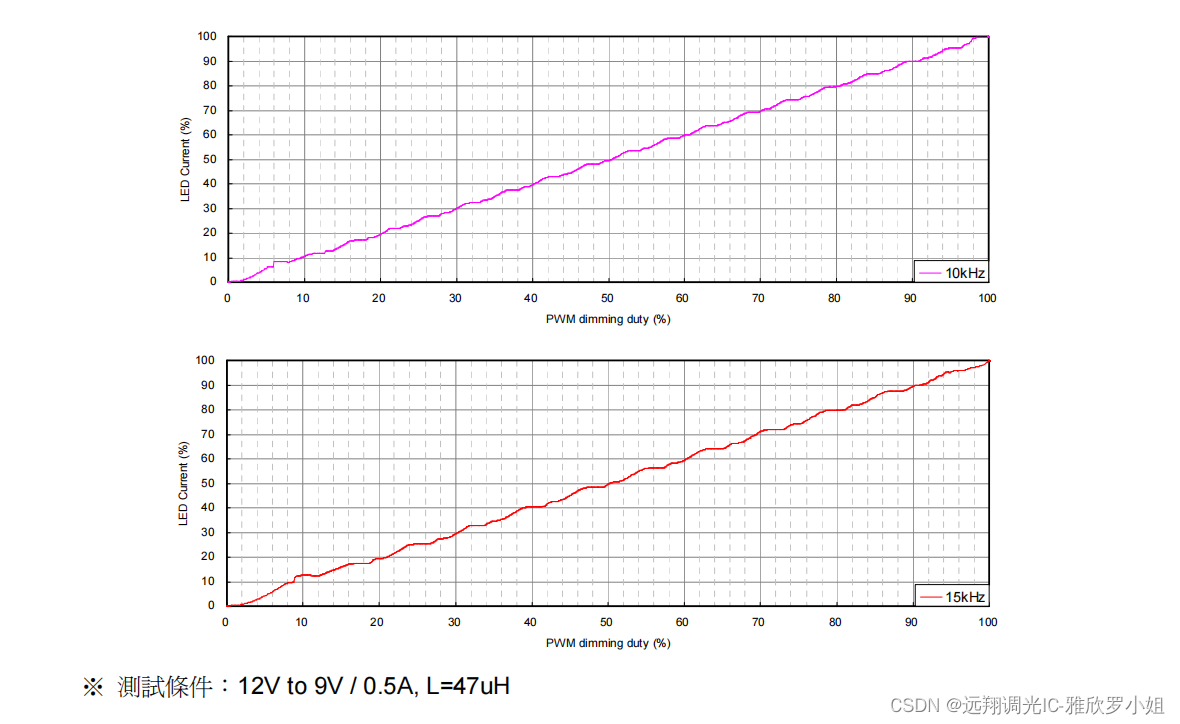

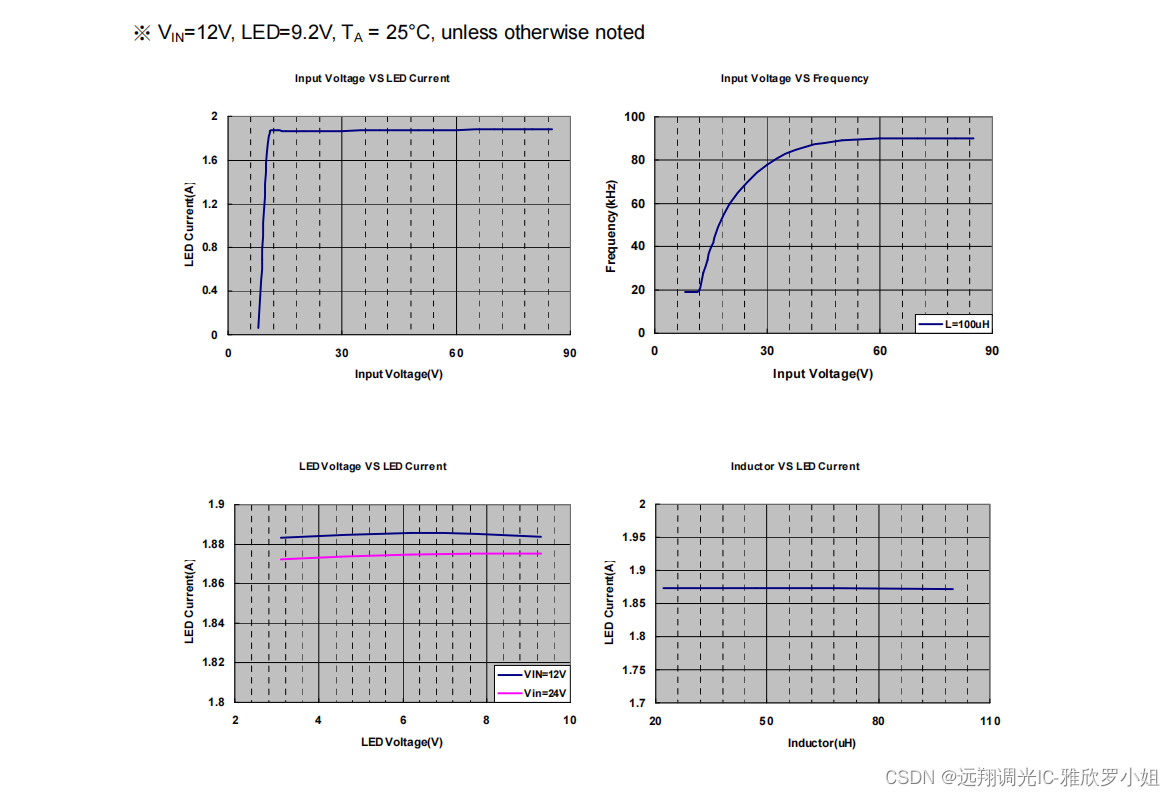

在这里插入图片描述

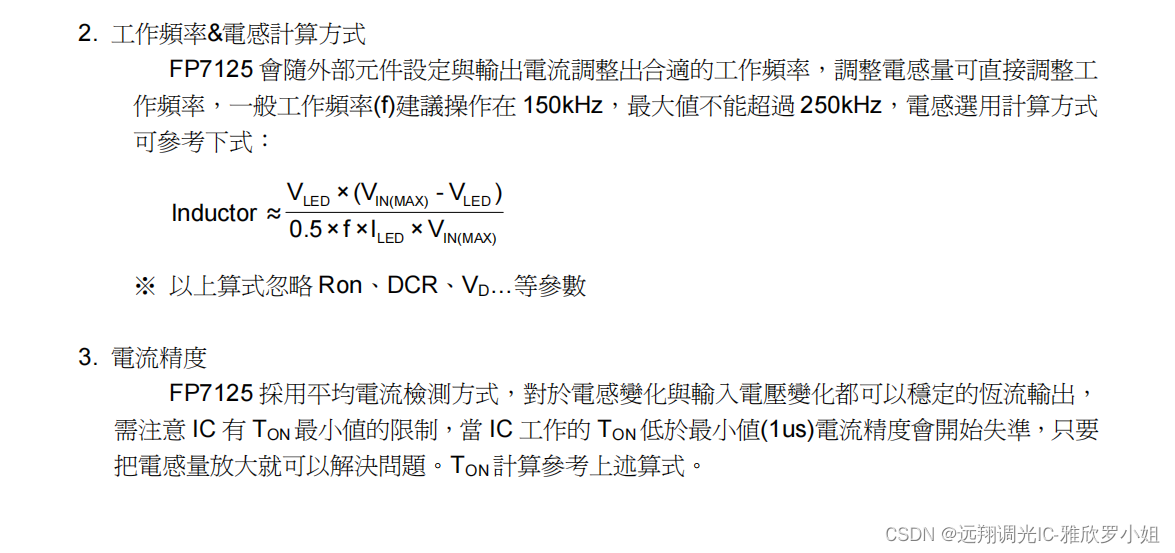

在这里插入图片描述

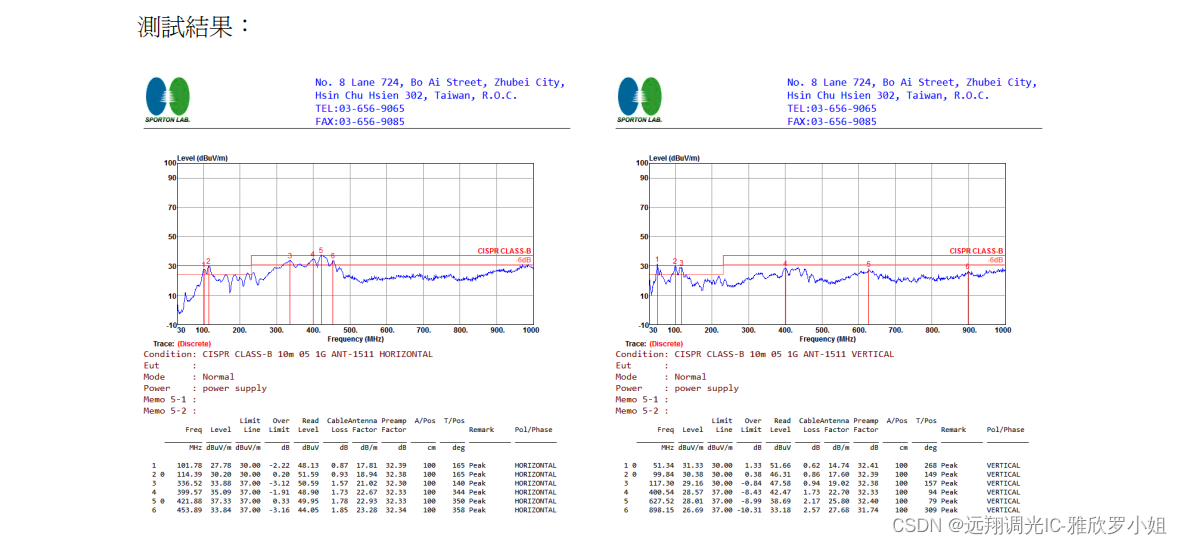

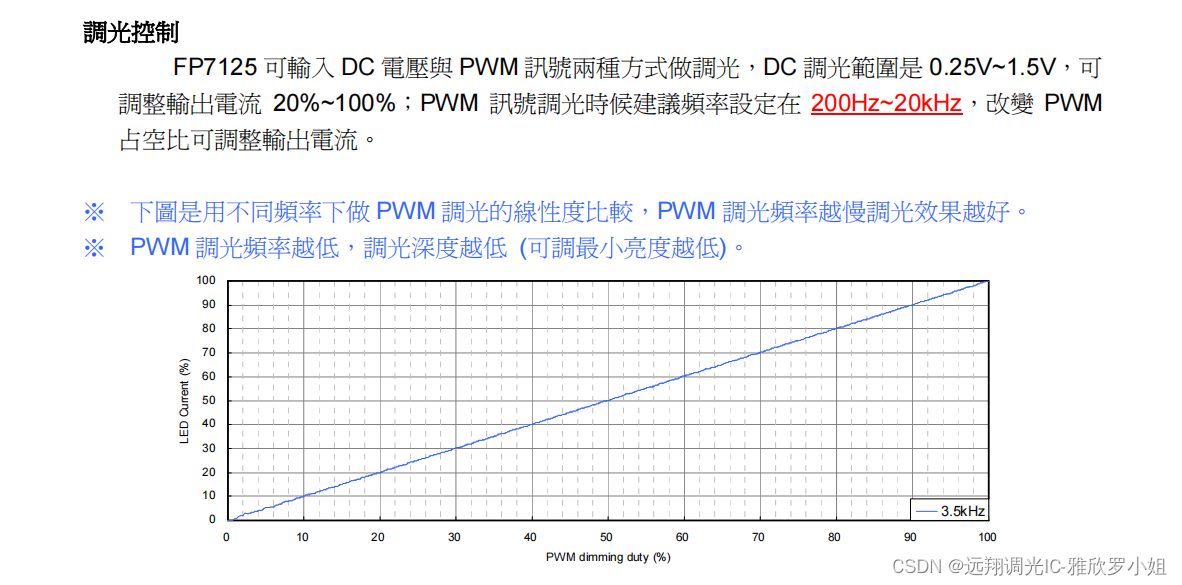

在这里插入图片描述

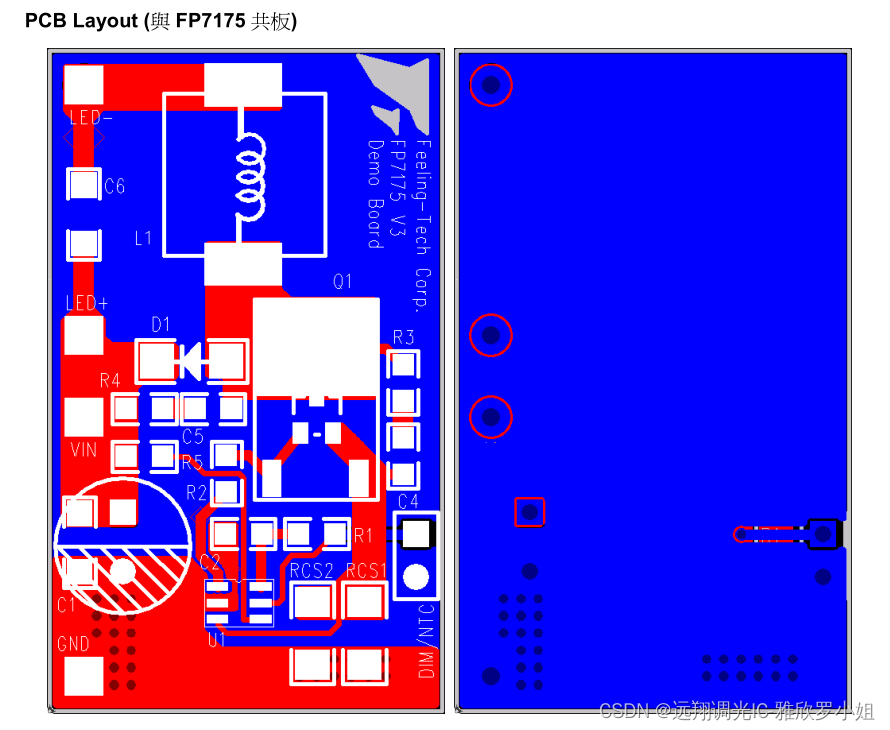

在这里插入图片描述

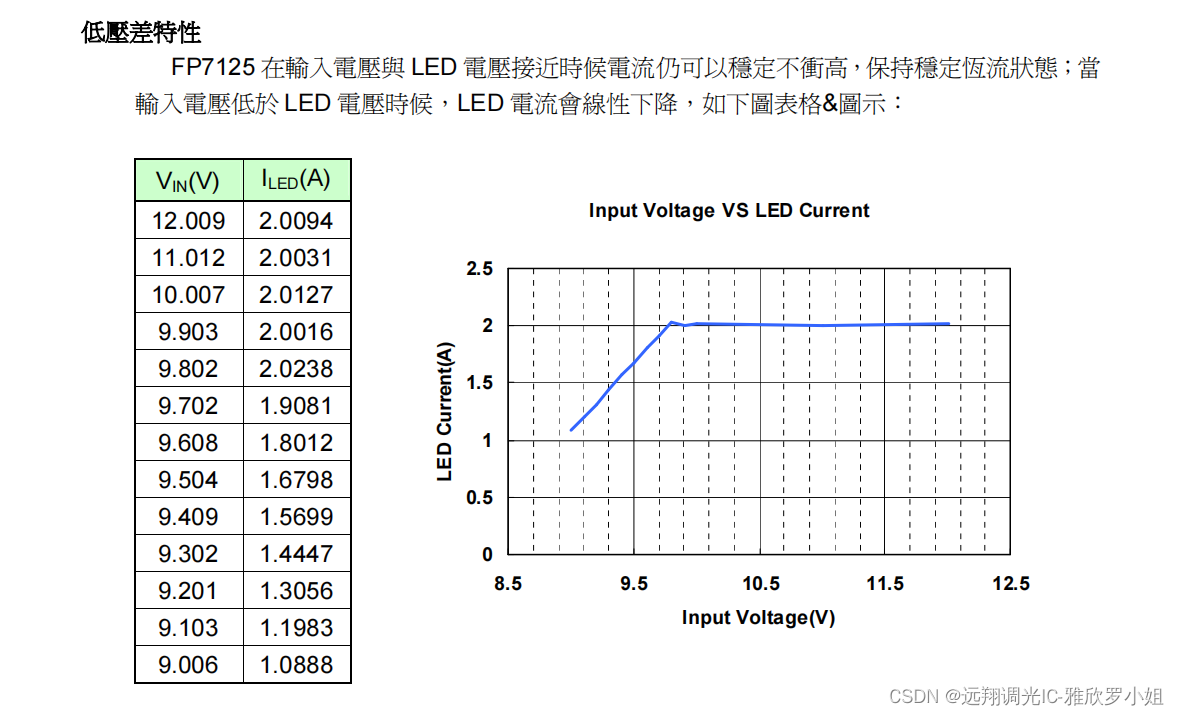

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

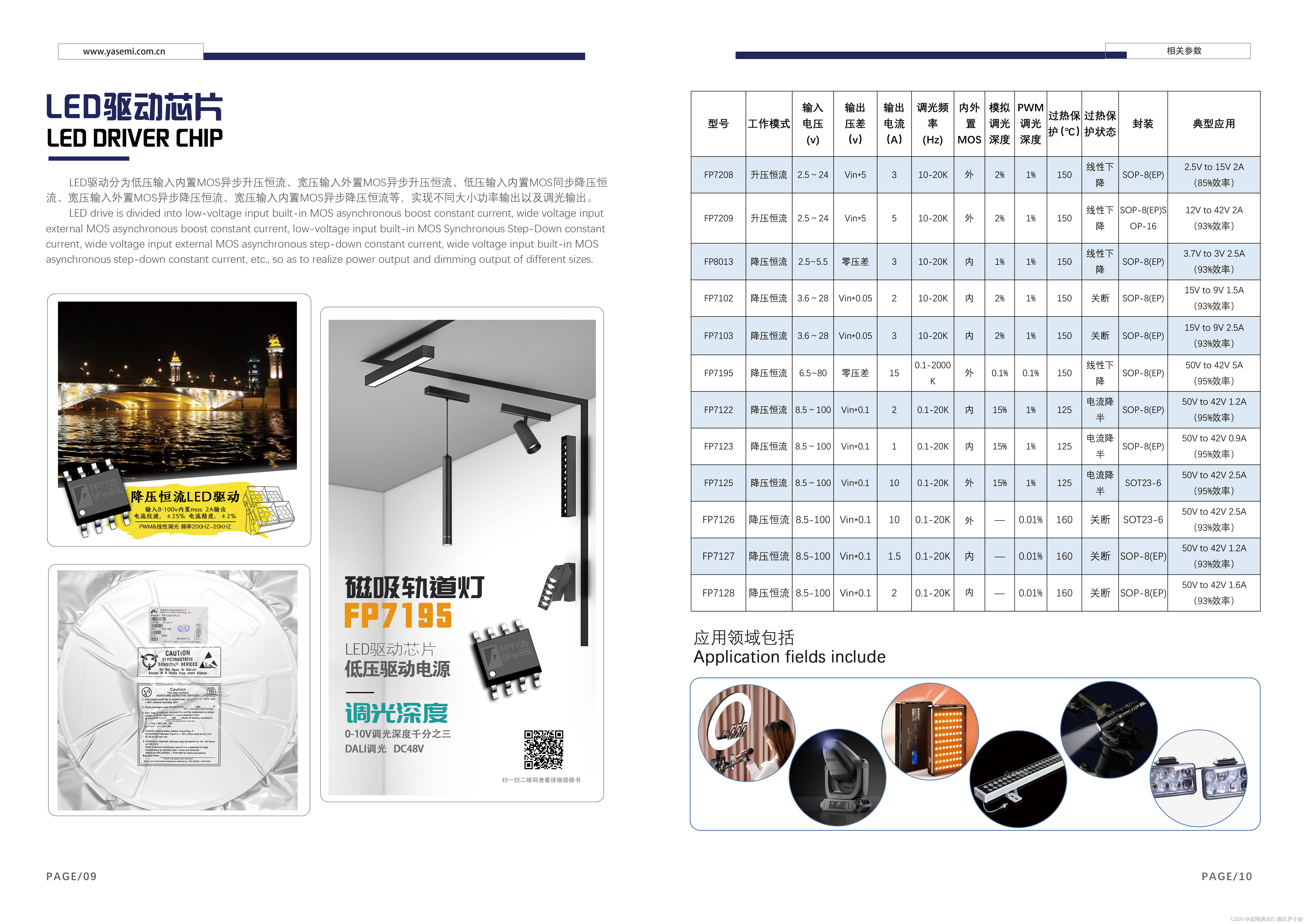

FP7125规格书资料
添加链接描述
添加链接描述
