利用感应加热原理,3秒即可烧红铁棒!

关注、星标公众,不错过精彩内容

来源:科技DOT

编辑整理:电子电路

来源地址:

https://www.bilibili.com/video/BV1zJ411q7Qr/?spm_id_from=333.788.videocard.0

先分享一个精彩的实验,具体请看下图:

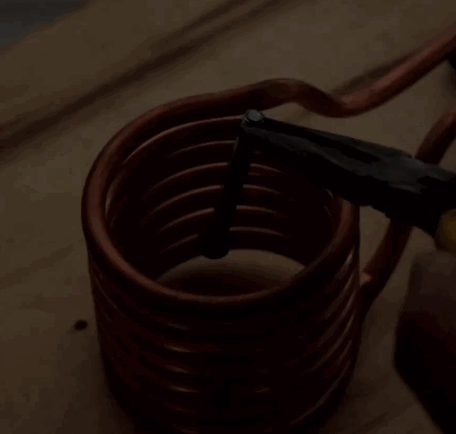

▲ 3秒即可烧红铁棒

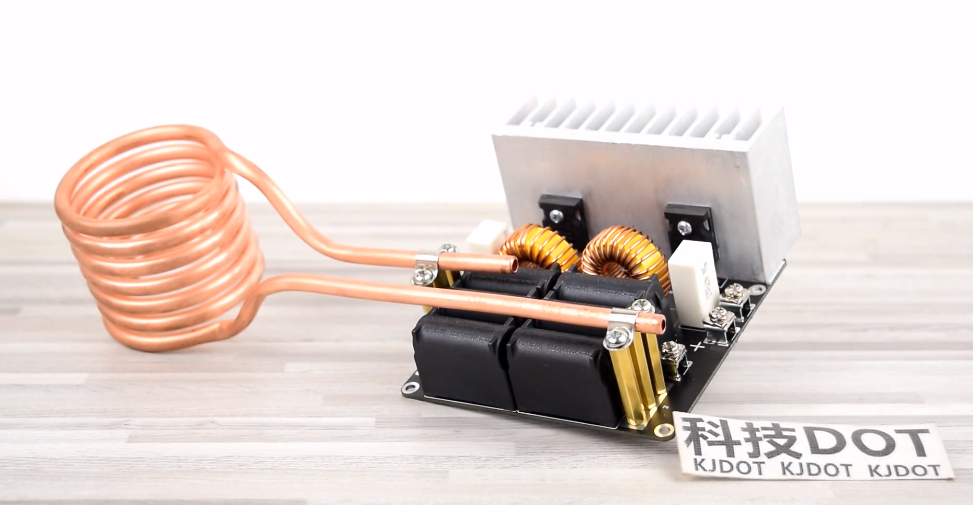

▲ 实物图

▲ 电路原理图

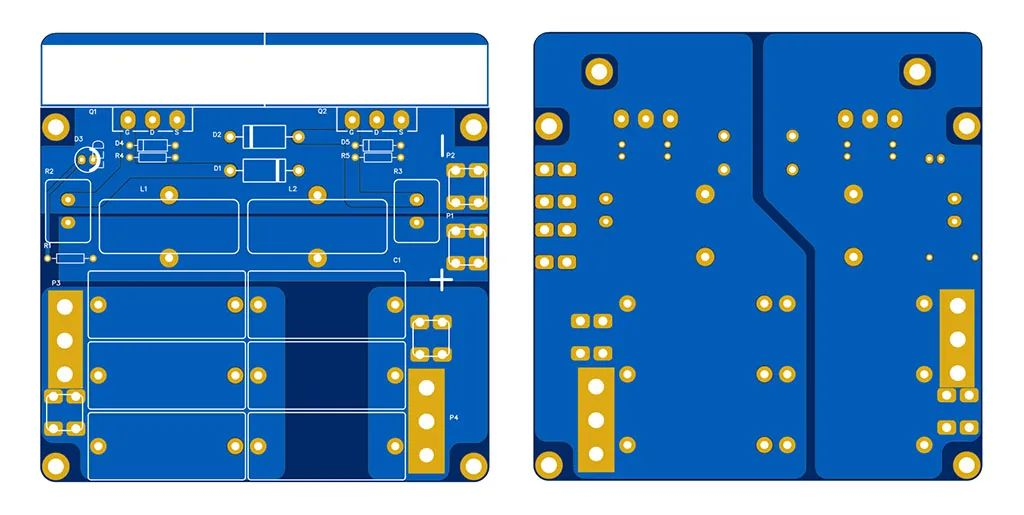

▲ PCB顶层和底层

▲ 元器件清单

清单:0.33uf 1200V电容*6, 100uh电感*2,IRFP260场效应管*2, 470Ω5W水泥电阻*2,FR307二极管*2, 1N4742二极管*2, 10K电阻*2,LED,接线端子*4,  48V20A开关电源,铜管。

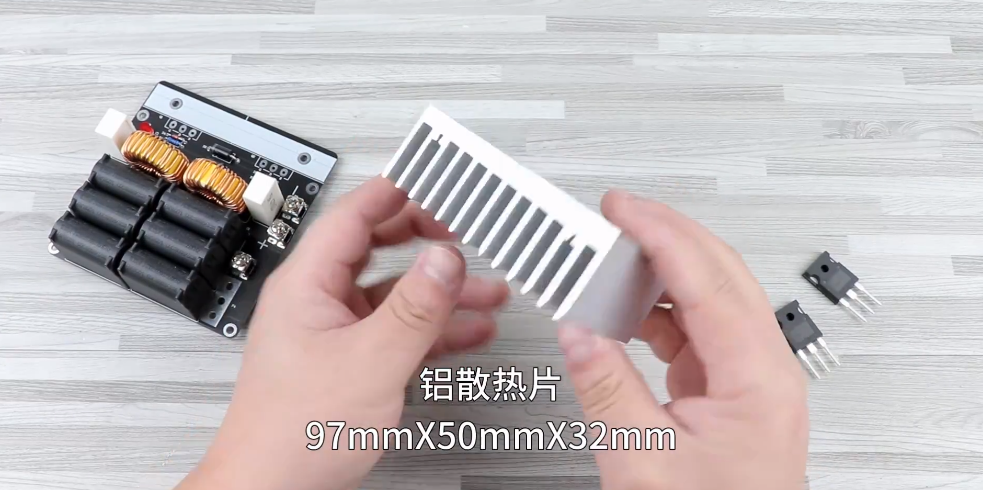

▲ 散热片

注意:场效应管不可直接接触散热片,中间需要加硅胶导热片绝缘。

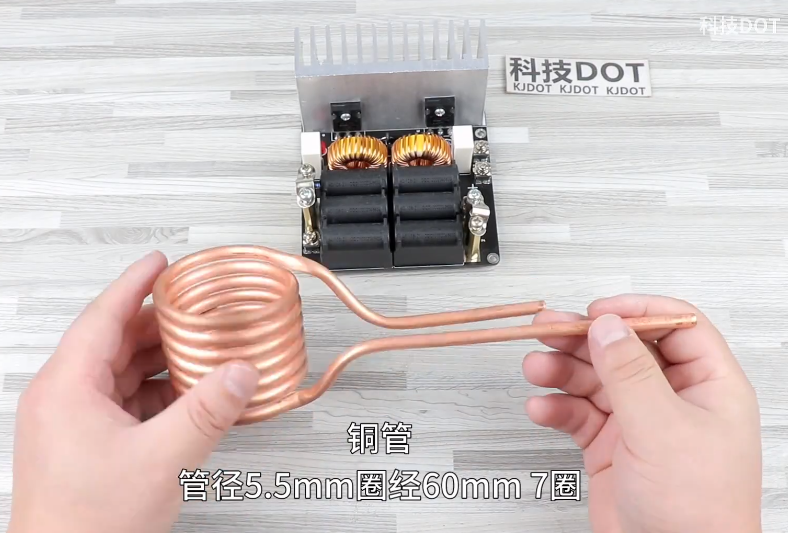

▲ 线圈(铜管)

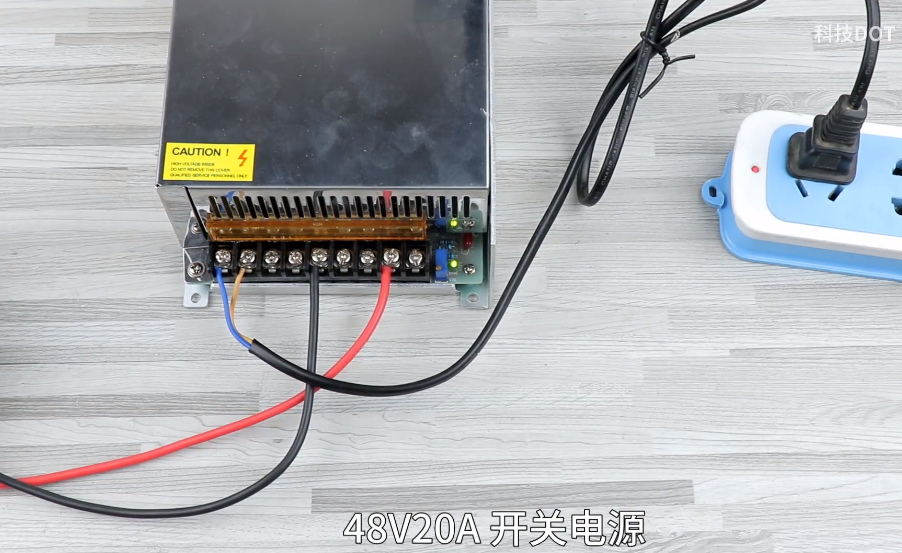

▲ 感应加热要使用的电源

至此,大家明白了这个原理吗?有没有想动手制作的朋友,公众号后台回复“感应加热PCB”获取PCB源文件(链接后期可能会失效)
