变量是程序中重要的一部分，产品中很多业务代码都是变量起到了关键作用。

传感器采集的数据、通信中传输的数据、算法中的数据等这些数据都需要借助变量这个东西来实现。

我们为什么要将变量、数组（例如表或函数）存储到特定的地址？

因为有些特殊的数据可能需要指定地址，比如加密的密钥、校验和等这些数据可能需要存储在指定内存。

1

变量查看工具

在描述将变量储存在指定内存地址之前，我们先来描述一下查看变量的工具（通过工具可以查看变量的值）

1.STMStudio

之前给大家分享过《STM Studio调试和诊断工具讲解》。

这里简单说一下STMStudio与本文相关的内容：变量。

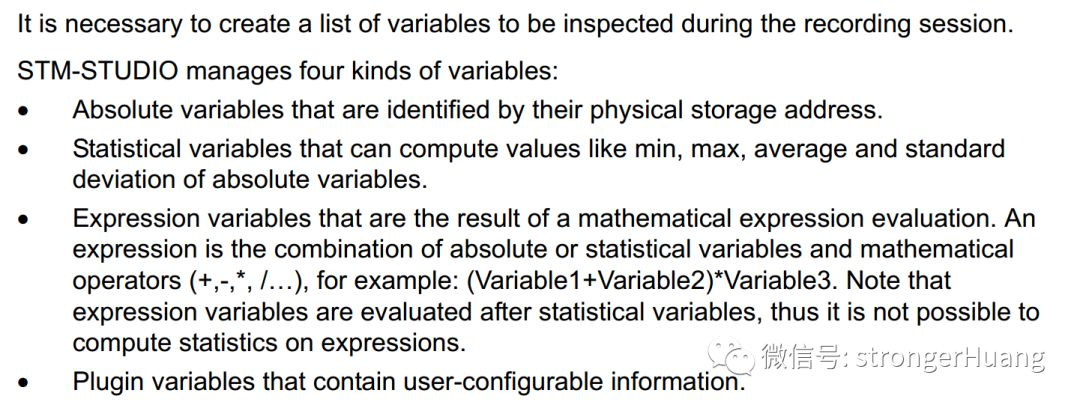

STMStudio可管理四种变量:

1.由物理存储地址标识的绝对变量。

2.能够计算绝对变量的最小值、最大值、平均值和标准差等值的统计变量。

3.表达式变量是数学表达式计算的结果。表达式是绝对变量或统计变量与数学运算符(+，-，*，/…)的组合，例如:(Variable1+Variable2)*Variable3。注意，表达式变量是在统计变量之后求值的，因此不可能计算表达式的统计值。

4.包含用户可配置信息的插件变量。

（为了节约时间，使用有道翻译的句子，大家请结合原文理解）

可以看得出来，局部变量是不支持的。

2.J-Scope

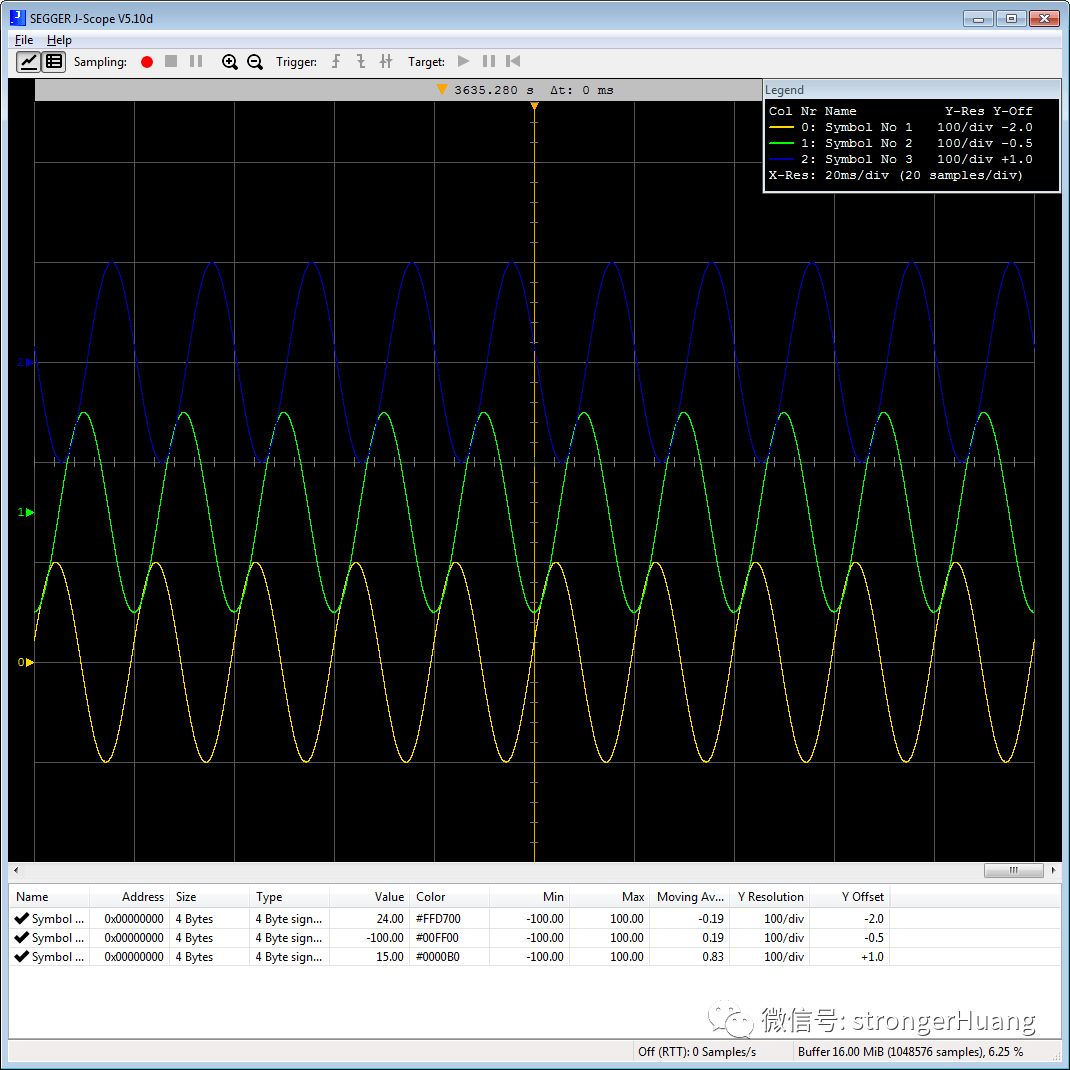

这个STMStudio工具和J-Scope有类似之处，也能查看变量、波形：

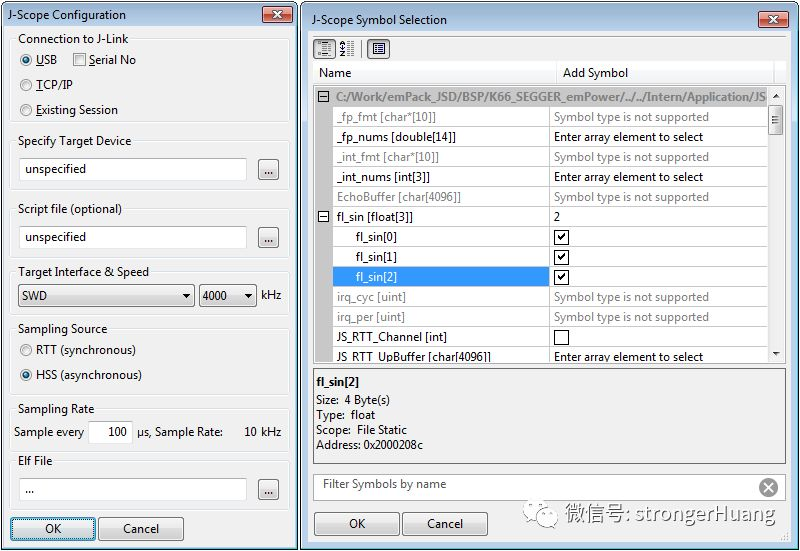

J-Scope也是一个不错的工具，大家可以下载安装试试：

https://www.segger.com/products/debug-probes/j-link/tools/j-scope

2

Keil MDK如何将变量存储在指定内存地址？

不同的编译器，实现的方法可能不同，这里主要结合MDK说下基于AC5和AC6编译，简述其中的方法。

1.针对AC5（ARMCC Compiler version 5.x）

定义一个变量cnt到指定内存地址：0x20008000

uint8_t cnt __attribute__((at(0x20008000)));

2.针对AC6（ARM Compiler 6 (又名ARMCLANG)）

定义一个变量cnt到指定内存地址：0x20008000

uint8_t cnt __attribute__((p(".ARM.__at_0x20008000")));

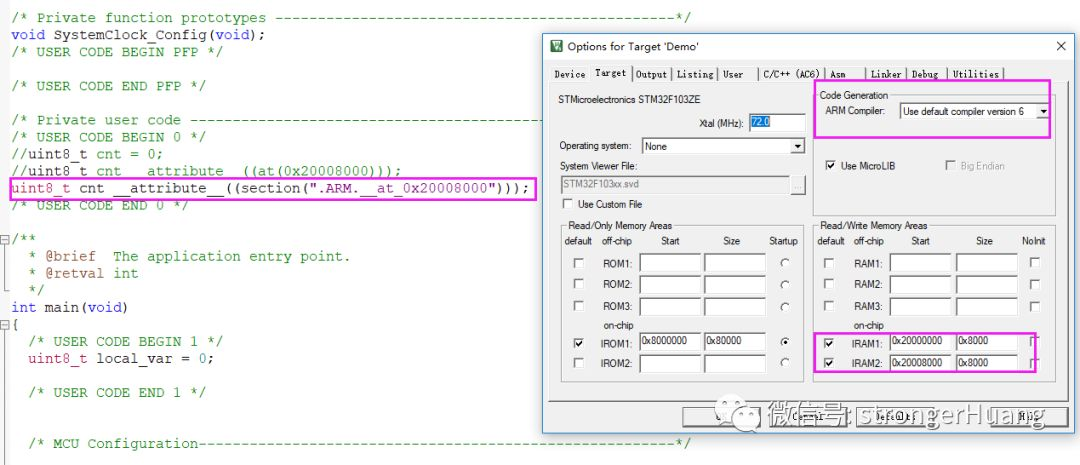

这个地方进行分段：

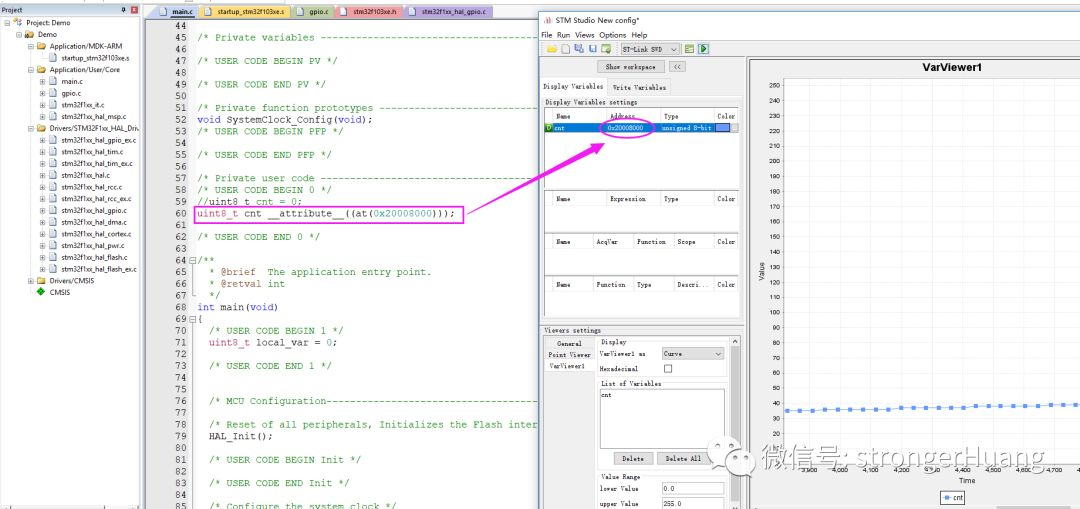

这样指定内存地址，即可使用STMStudio进行查看指定地址变量了：

好了，先写到这里，希望对大家有帮助。
